前言
当capture完成原理图绘制,生成网络表并导入allegro PCB 文件时,出现封装存在但是无法放置元器件的情况,并出现如下提示:
E- Cannot load symbol 'HDMI-19CKT'
E- because WARNING(SPMHUT-127): Could not find padstack SMD_12X104_RECT.
Command框提示:因为找不到焊盘文件,没法加载元件符号。
出现此类原因主要有两种。
Allegro中设置的路径中无法找到焊盘文件
解决方法:在padstack文件拷贝到对应路径的文件夹中来,或者在设置中加入该焊盘所在的路径。

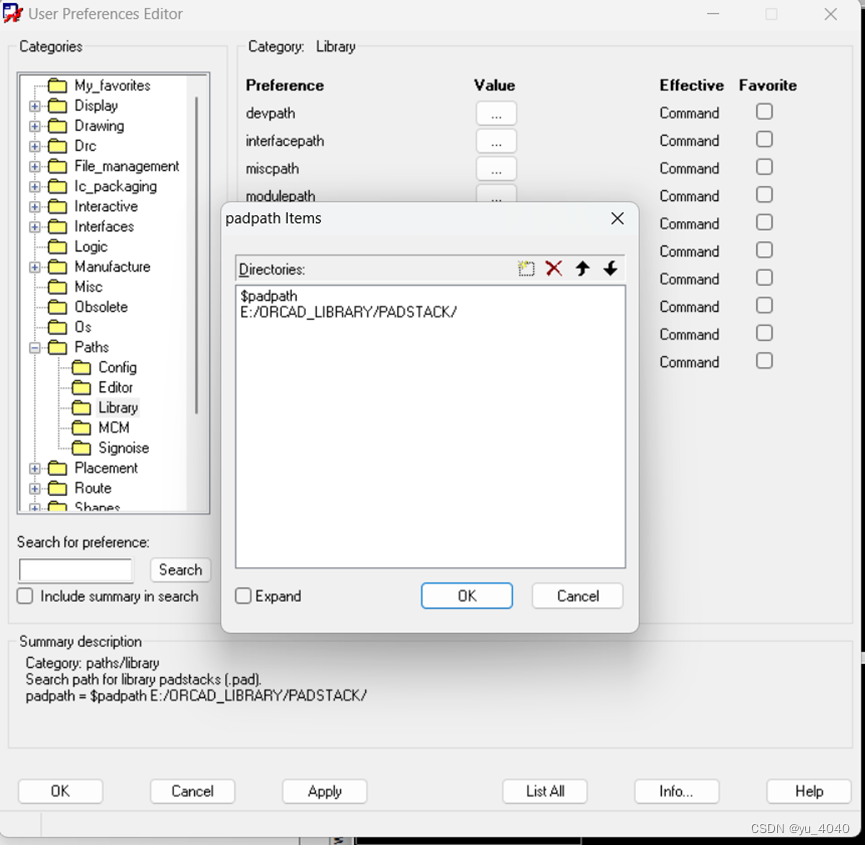

Setup->user preference editor->path->library-padpath
缺少焊盘文件

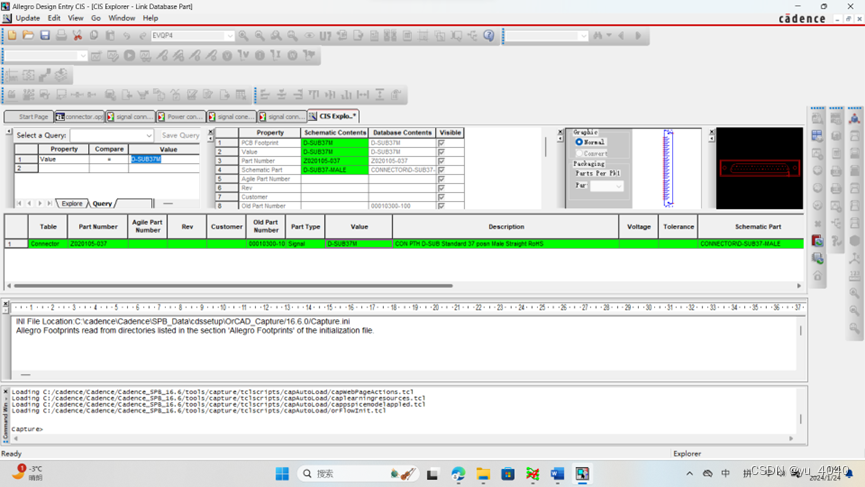

由于使用了在线的cadence cis系统(关于共享元器件信息系统cis,可查看我前期的内容,免费提供用户测试账号登录使用。),在原理图设计进行元器件选取时能已预览到元器件符号和封装,如图所示,所有封装文件是存在的。因此我们需要从封装文件库中提取pad文件。
解决方法
对于不同的封装,我一般采用如下三种方法。
规则焊盘
规则焊盘包括circle圆形,square方形,oblong椭圆形,rectangle矩形,octagon八边形五种焊盘。对于这种规则的焊盘,可采用如下方式生成pad文件。
用PCB editor或者package editor打开元器件封装dra文件,tools-padstack-modify design padstack,选中焊盘文件 edit 在pad design中打开,重新保存相同名字的焊盘文件至设置的焊盘路径即可。
不规则焊盘

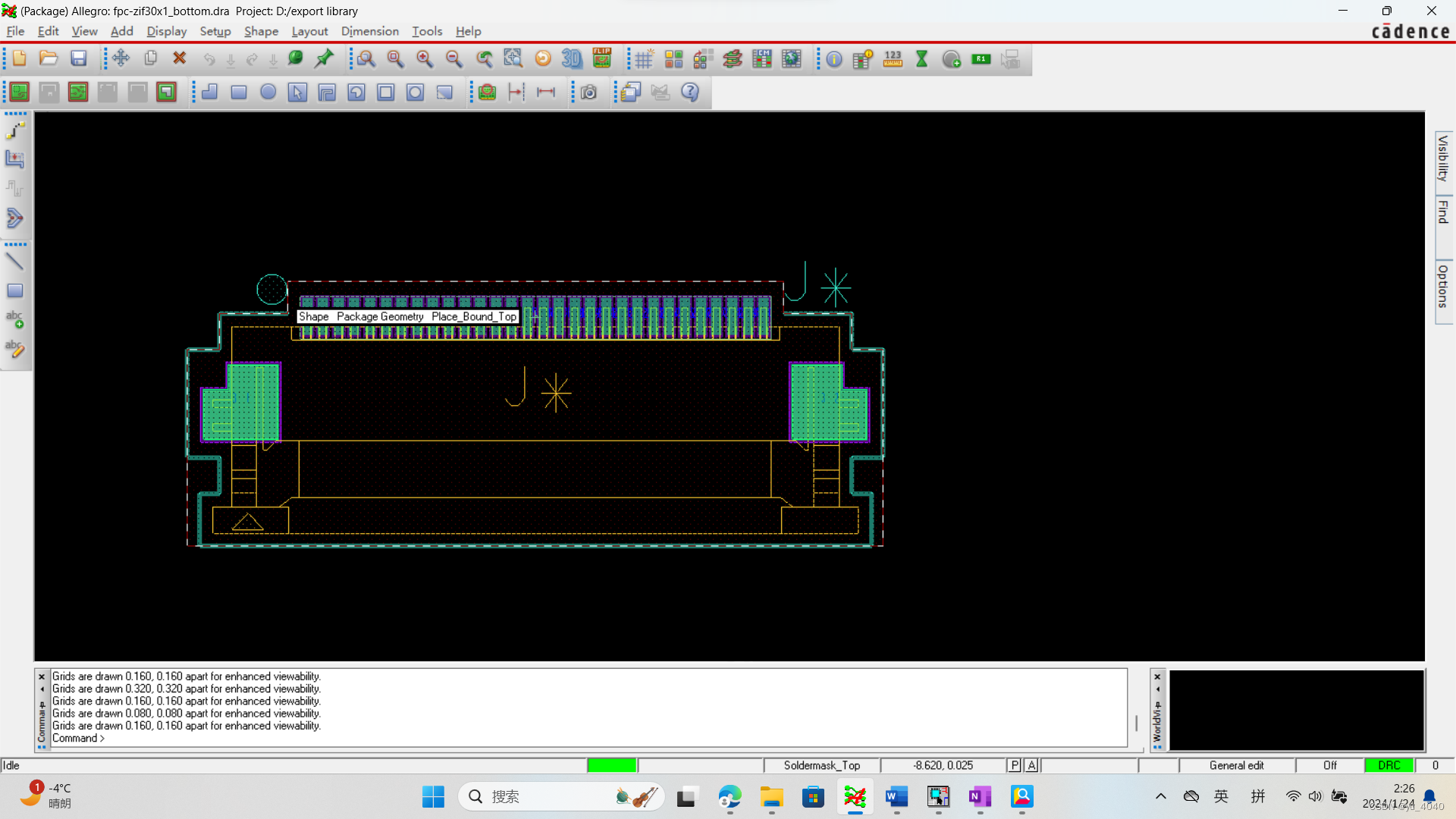

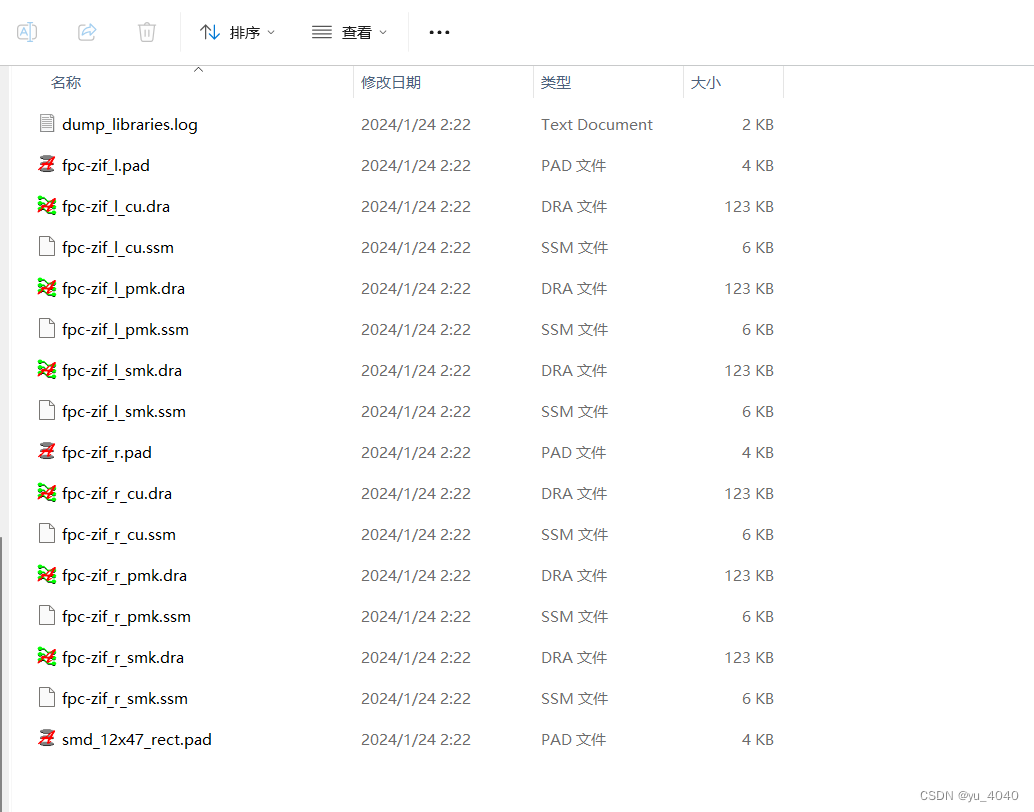

用PCB editor打开元器件封装dra文件,file-export library,设置好路径后,点击export,将会导出对应焊盘文件、shape文件,然后将导出的文件分别拷贝到allegro路径下设置的文件夹。其中pad文件为焊盘文件,ssm和dra文件为shape文件,需放置到psmpath对应路径的文件夹中。
多个封装焊盘缺失
关于多个封装库中均存在焊盘缺失的情况,我们可以采用批处理脚本结合生成脚本的方式来完成。这部分内容我将在下一章节进行展示。关注我,硬件石头哥,欲知后事如何,请听下回分解。
