ArcGIS 矢量数据的空间校正和橡皮页变换

本操作是基于建立位移连接关系，实现矢量数据的空间矫校正。

1：【空间校正】：先使得数据处于编辑状态。

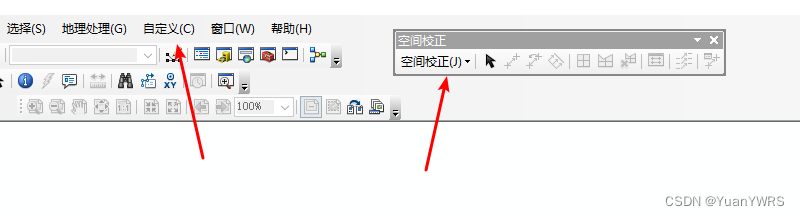

先在【自定义】里找到【工具条】，然后勾选【空间校正】，完成使用工具的加载，如下所示：

当然，首先要大家【空间校正】工具，使用的数据是两个矢量数据。

在【空间校正】操作中，最好使用【折点捕捉】，根据【对应点】，使用【新建链接位移】，然后选取5对【对应位置点】，如下图3所示，

在校正方法里选择【变换-仿射】。

注意，可以打开【链接表】查看选点情况，如果选的点位置差异较大，就需要【删除链接】，最终保留位置比较准确的数据，这样才可以提高空间校正的精度。

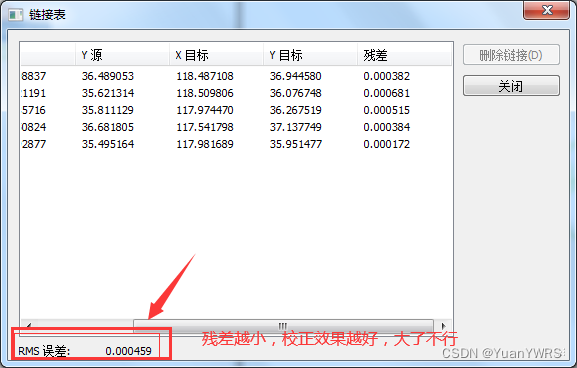

查看【链接表】的左下方的【RMS误差】，残差越小，效果越好，如残差过大，需要删除一些残差较大的点，重新进行链接点的选择。

需要注意的是如果数据比较简单，控制点可以选择少一点，但数据较大，需要选择多一点，并保证残差尽可能的小。

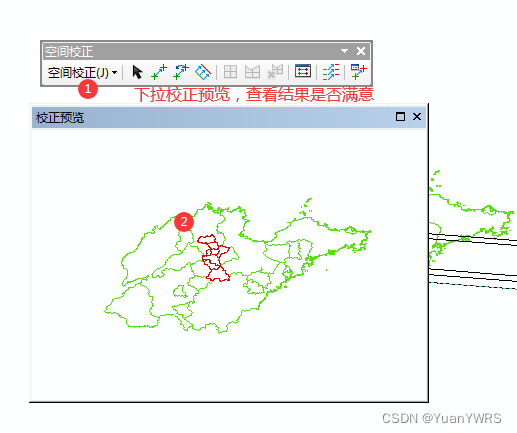

在【空间校正】工具栏里，下拉选项有一个【校正预览】，如果满意就直接保存输出，若结果不满意，需要返回上一个步骤，重新选点进行处理，如下所示：

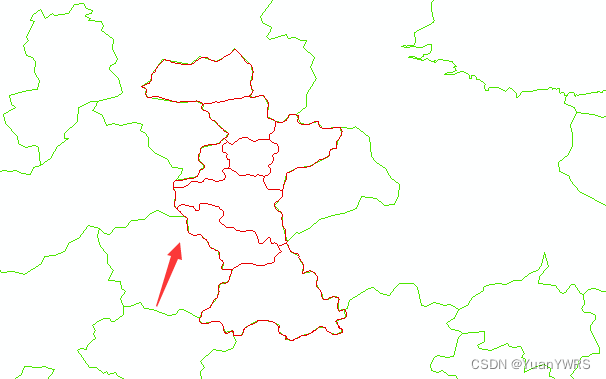

如下图所示，查看空间校正结果，空间校正结果符合要求。

2：【橡皮拉伸】：

需要注意是：仿射变换无法校正变形的线段，需要使用橡皮页变换进行处理。

同样位于【空间校正】工具下，同样数据需要处于编辑状态，如下所示：

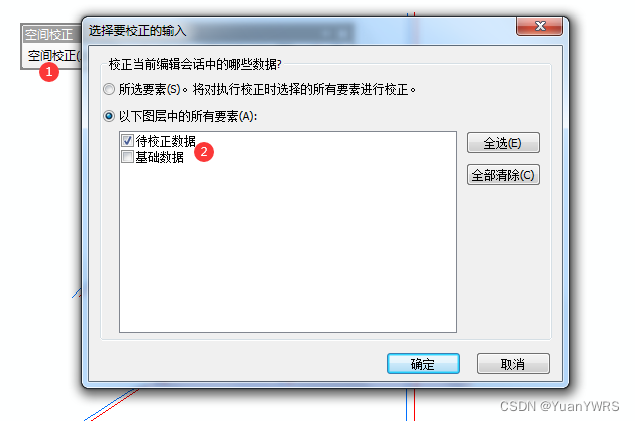

同样操作，设置待校正数据选项，校正方法选择橡皮页变换。

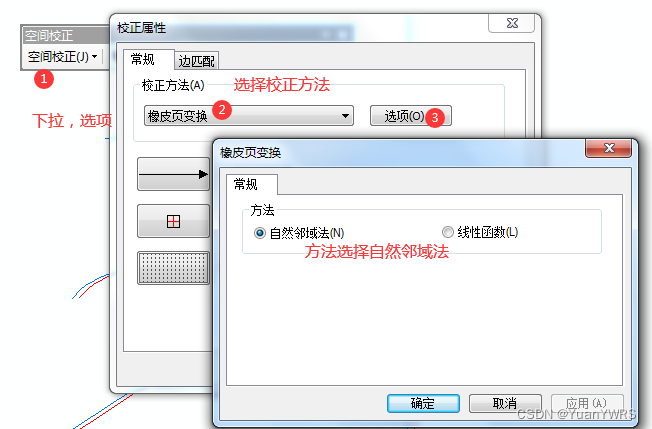

在下拉选项里打开【校正属性】，并且在【常规】下的【校正方法】里选择【橡皮页变换】；

【橡皮页变换】的方法选择【自然邻域法】，然后点击确定。

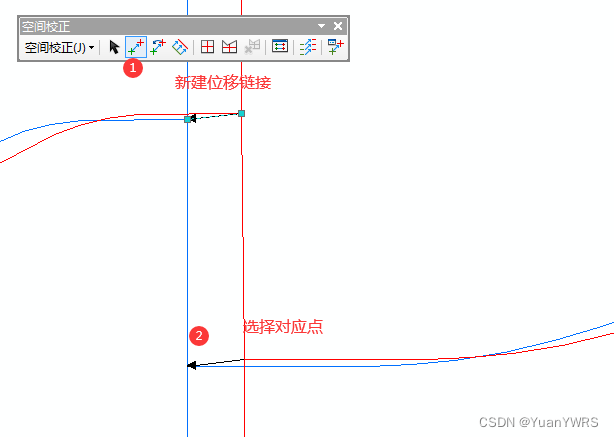

按照下图所示，进行【新建位移链接】和【选择对应点】。

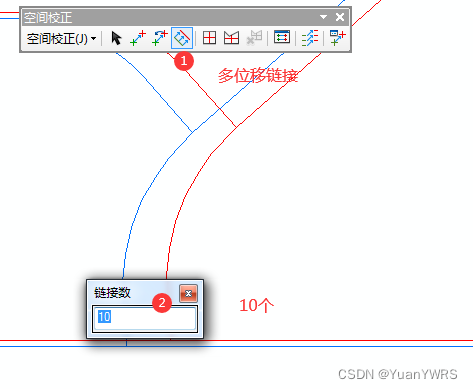

也可以使用【多位移链接】，【链接数】根据需要进行设计，这里设置为【10】。

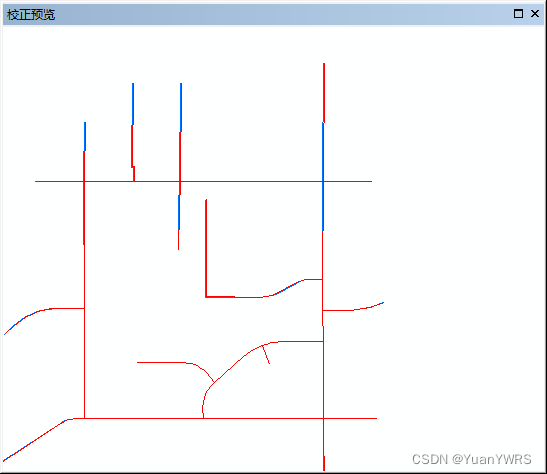

效果如下图所示：

同样校正预览，若满足要求导出数据即可。
