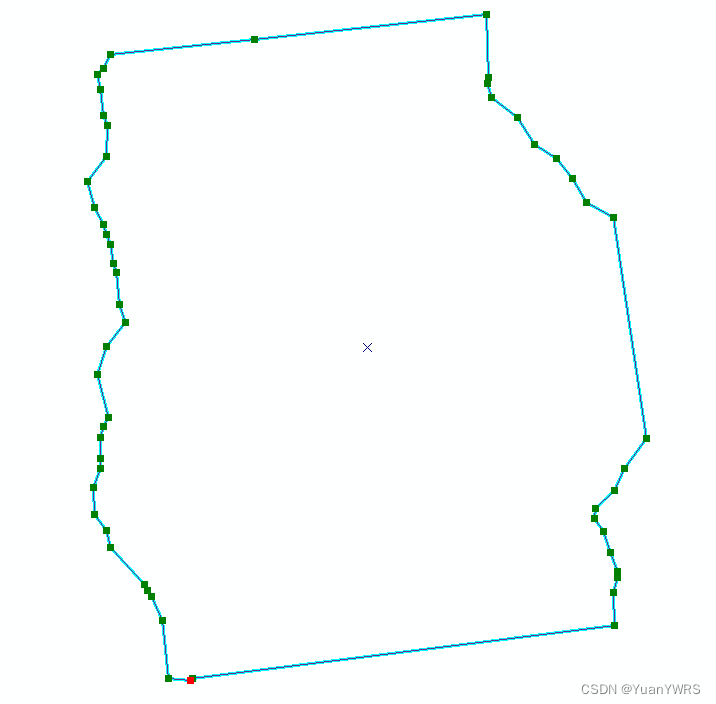

原始数据如下,可以发现,该线数据上有很多折点。
如下所示,线要素上有很多节点都是多余的,本来一条线段使用2个点就可以表达,没必要用2个以上的点,因此需要删除,简化数据的存储。

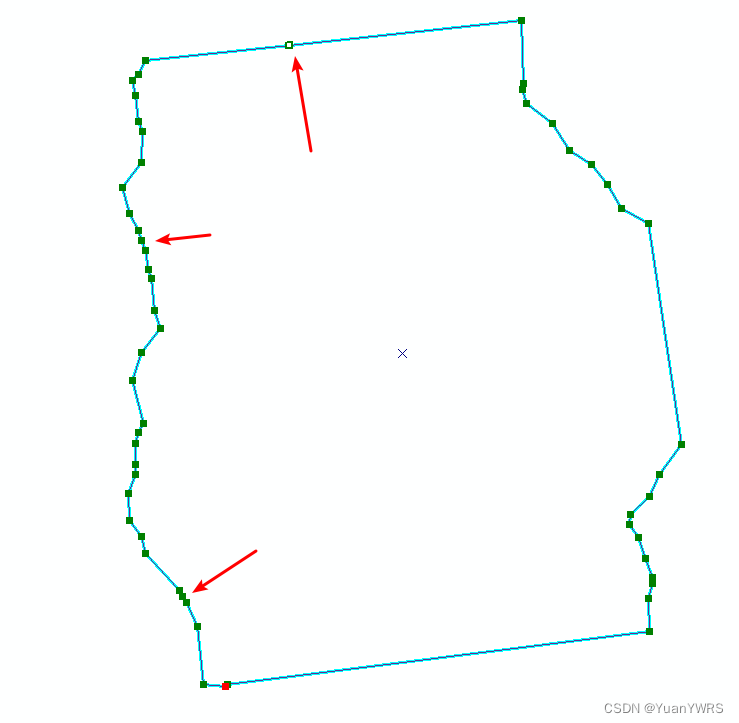

如下箭头所示的区域就是一些多余的节点,可以考虑删除掉。

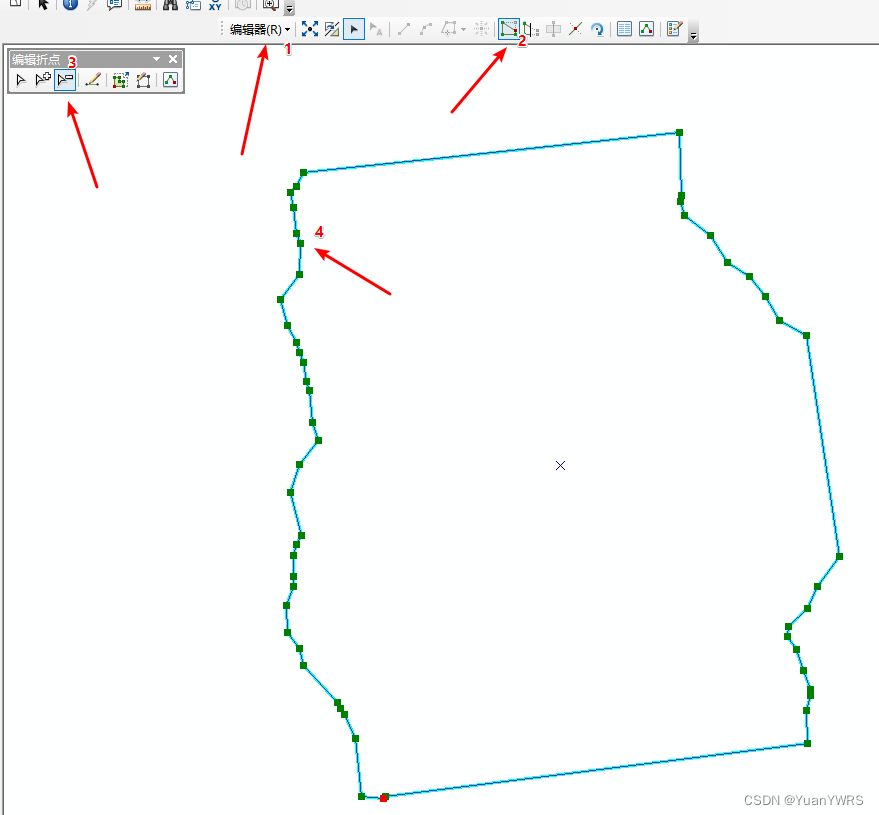

选中线数据后,右键编辑,找到下图所示2处的【编辑折点】工具,然后就会弹出【编辑折点】的工具条,如下3所示,找到删除折点工具,
然后在4处所示的线要素上把需要删除的节点删掉即可。

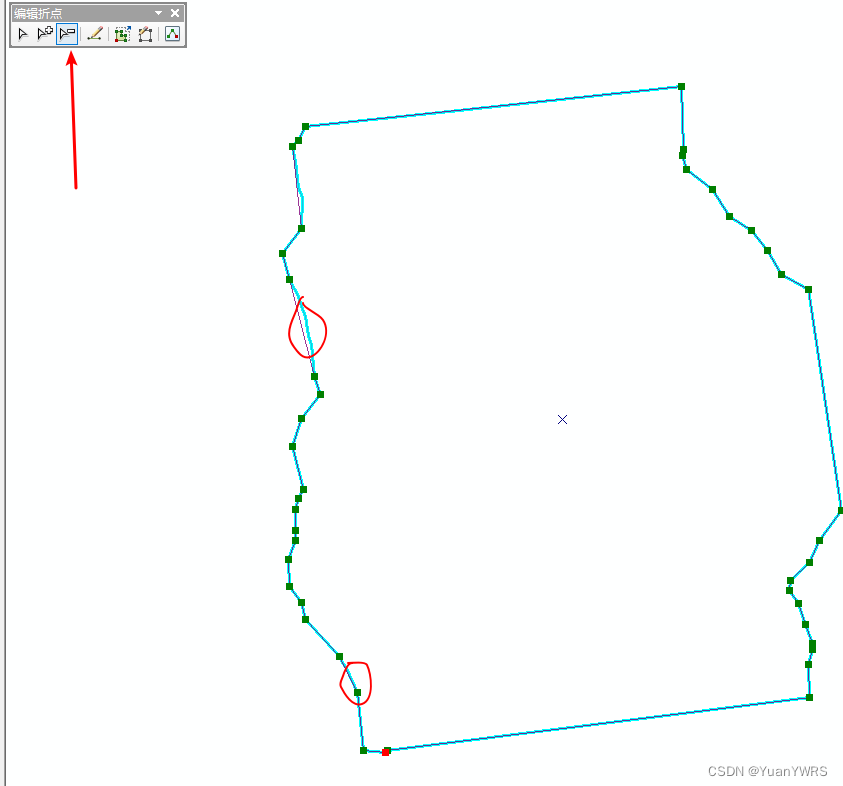

删除多余节点后的结果如下所示:

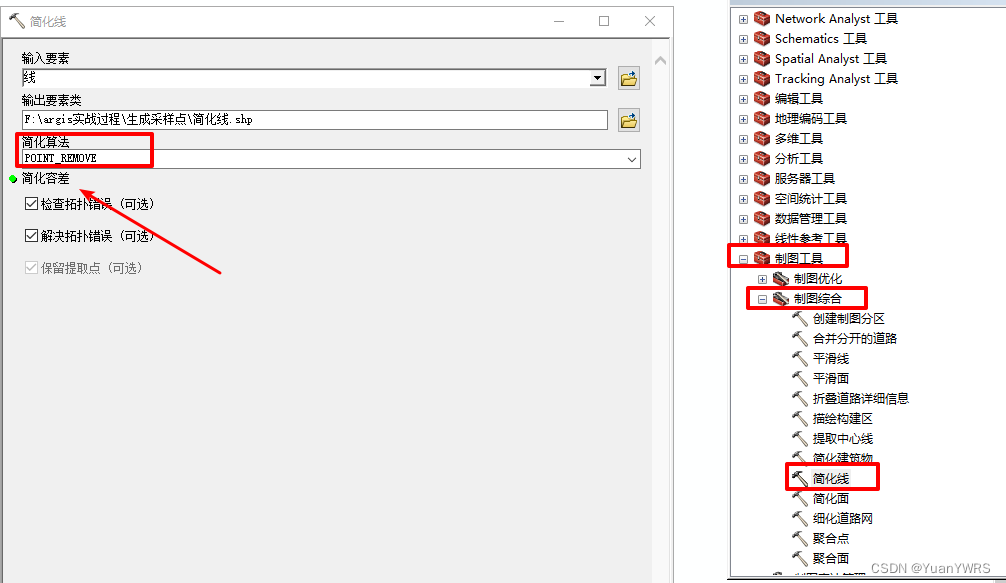

也可以使用【制图工具】下的【制图综合】下的【简化线】工具批量快速删除多余的节点,如下所示进行设置。
