先讲讲怎么回事

不知道怎么的，大概是从19年双十一前，我在家里刷淘宝（天猫、闲鱼等）的时候，图片经常加载的特别慢，家里是北京电信的100M宽带，另外还有一张电信的手机卡，无论宽带还是4G，图片都刷的很慢，网速正常，SpeedTest测试速度都是正常的，其他App也都OK

淘宝app图片加载慢

部分家里使用电信宽带的同事也遇到了类似的问题，但都以为是家里网速的问题，所以也没有向淘宝进行反馈，只是在需要的时候，切成4G使用罢了

今年5月宽带到期，由于淘宝的问题，差点就换了联通的，但由于联通略贵（500M，166/月），电信（200M，600+/年），而且疫情期间，懒得折腾了，直接续费吧

于是就想着怎么解决一下淘宝图片的问题

不能抓包

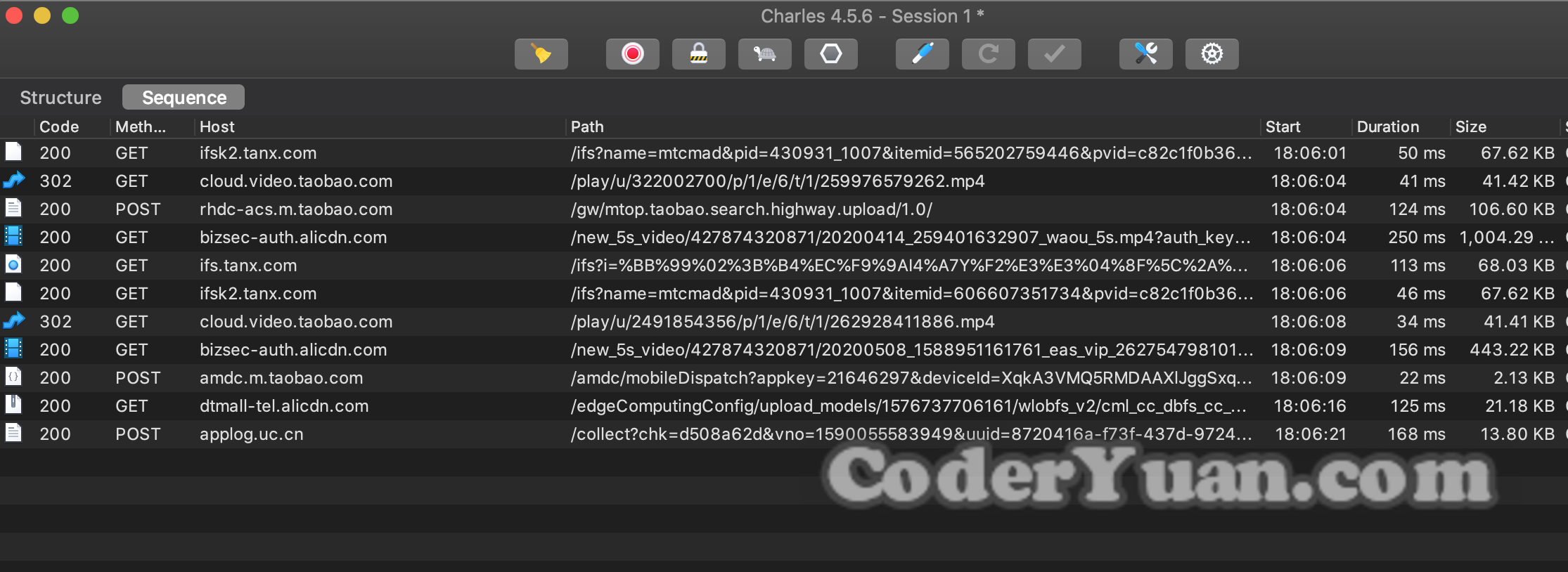

作为一名Android码农，首先想到的办法就是开Charles/Fiddler去抓包看看，但是在挂上代理以后，会发现抓不到大部分的淘宝图片请求，于是猜测是淘宝使用了自己的网络库，或者是做了防抓包处理，所以看来不能直接通过抓包来判断问题所在

抓不出来包

后来在反编译淘宝代码的时候，也验证了这一问题，其底层采用的并非OKHttp或者HttpURLConnection的方法去实现连接，而是使用了基于NDK实现的连接层（后面会讲到）

初步判断是DNS或IPv6问题（其实不是）

DNS：这种问题非常让人首先怀疑DNS出了问题，毕竟这种大厂，都会根据当地网络和服务器负载的实际情况，动态解析域名，选择最优的CDN
IPv6：另外就是回想起19年双十一前，貌似家里网络对IPv6支持进行了升级，会不会是淘宝的CDN对IPv6兼容有问题

于是保证试试看的心态，改了一下路由器的DNS，尝试过的DNS有：百度DNS（180.76.76.76）、阿里云DNS（223.5.5.5）、114（114.114.114.114）

然而发现并没有什么卵用，还是一样的慢……

想想也有道理，这种大厂App一般都会集成HttpDNS能力，随你怎么改DNS，都不会影响人家的解析

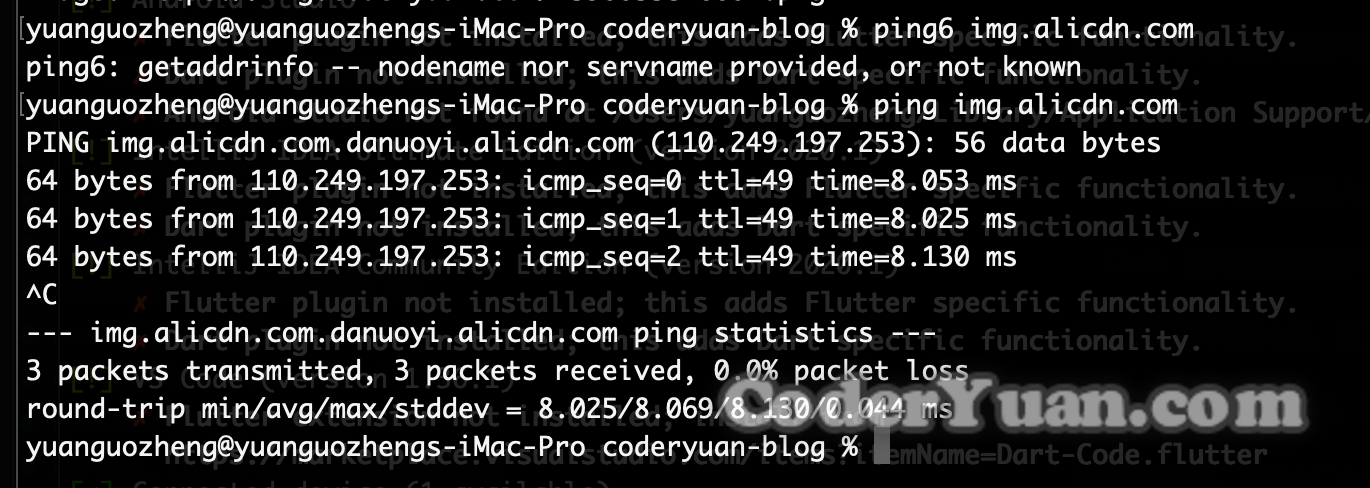

然后就是关掉了IPv6功能，发现还是没用，由于无意间通过Charles抓到几张图片的URL，ping了一下域名，发现其实淘宝的CDN还没有支持IPv6……

cdn不支持ipv6

所以图片问题，和DNS、IPv6，根本没有任何关系！！！

反馈

首先是给淘宝客服反馈：

不知道其他路径能不能有效，反正淘宝App里面的反馈界面就跟摆设一样，没有任何作用！！
反馈给在阿里工作的同学：

问我要了一些信息以后，然后说给相关人员反馈一下，后来也没有动静了，据说很难推动去解决。。。

另外，我觉得，对于这种比较诡异的技术问题，还是得有一些有力的证据，可能才好推

被逼无奈，只好搞逆向

既然通过抓包、调试网络环境，以及正规渠道都无法解决问题，那我只好自己排查了

于是准备好这些工具，准备开干：apktool、dex2jar、VSCode、Android Studio、Xposed，另外就是需要一台ROOT后的Android手机，最好是Nexus或者Pixel

当然，也可以考虑使用VirtualXposed（https://github.com/android-hacker/VirtualXposed），这个工具的优点是不需要ROOT就可以使用Xposed的功能，且每次更新Hook不需要重启手机，但是部分场景不太稳定，个人还是喜欢用ROOT以后的手机去装原版的Xposed，不过需要Android 8.1及以下的系统

上述工具的使用，我就不再多说了，直接寻找突破口

利用LayoutInspector找到ImageView

在一台ROOT后的手机上，是可以利用LayoutInspector抓取任何一个App的View的

抓view

因为经常刷微淘，而且图片也比较多，加载比较慢，这里以淘宝的微淘模块为例，看看它用的类名是什么

找到TNodeImageView

感谢淘宝没有做更深入的类名混淆，微信的部分场景，混淆就做的非常狠，几乎没法看了

于是可以发现这个用于图片显示的类就是TNodeImageView

探究一下TNodeImageView的源码

既然已经定位图片控件，那么可以直接搜Smali文件或者使用Android Studio，在加载使用dex2jar转换而来的Jar包以后，双击Shift搜索（和平时使用Android Studio搜索项目中的类一样）

个人建议首先使用Android Studio或IDEA看Jar包里的源码，如果发现不能被反编译，或者某些App做了防dex2jar转换，再考虑去看Smali，效率高的多，不太推荐用JD-GUI，不如IDEA系列IDE方便

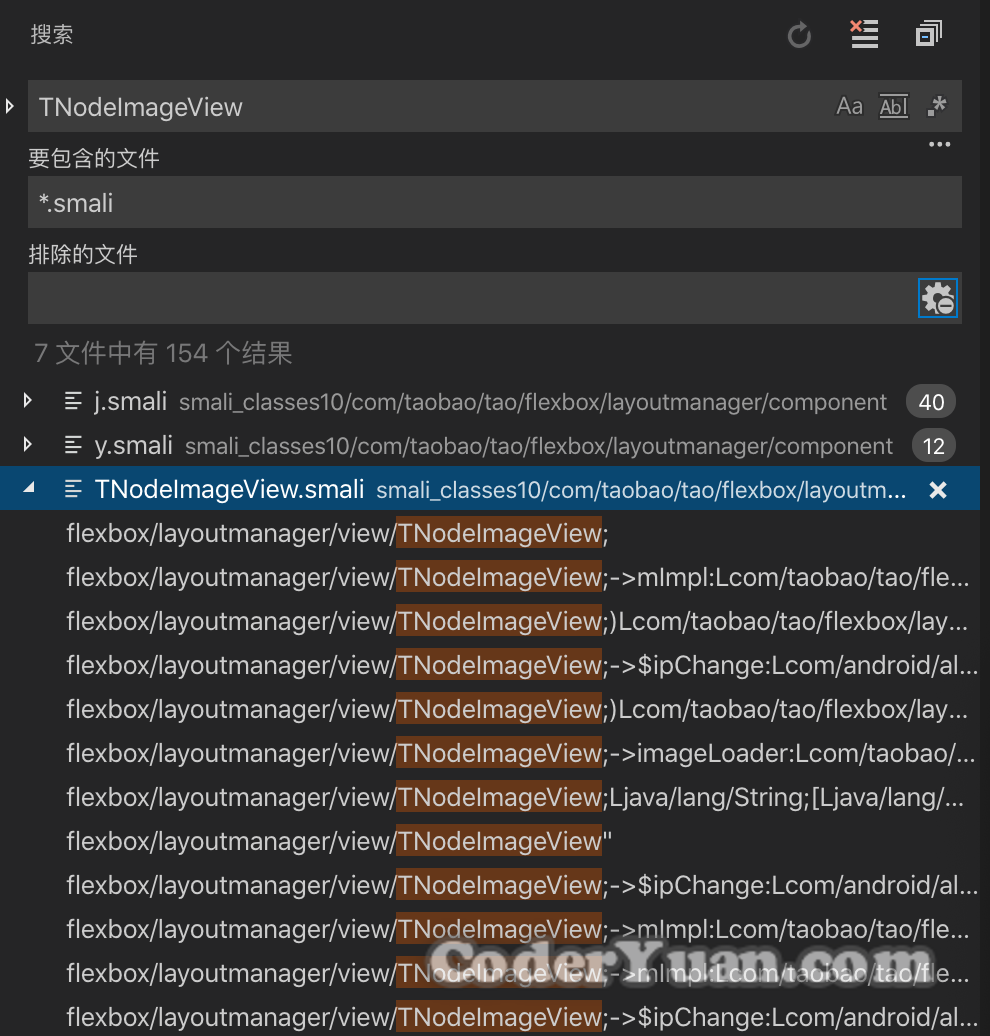

使用VSCode直接搜索Smali文件：

搜索smali

如果使用Android Studio/IDEA，需要把jar包先引入到工程当中：

Idea搜索类名

这里可以发现两个方法：

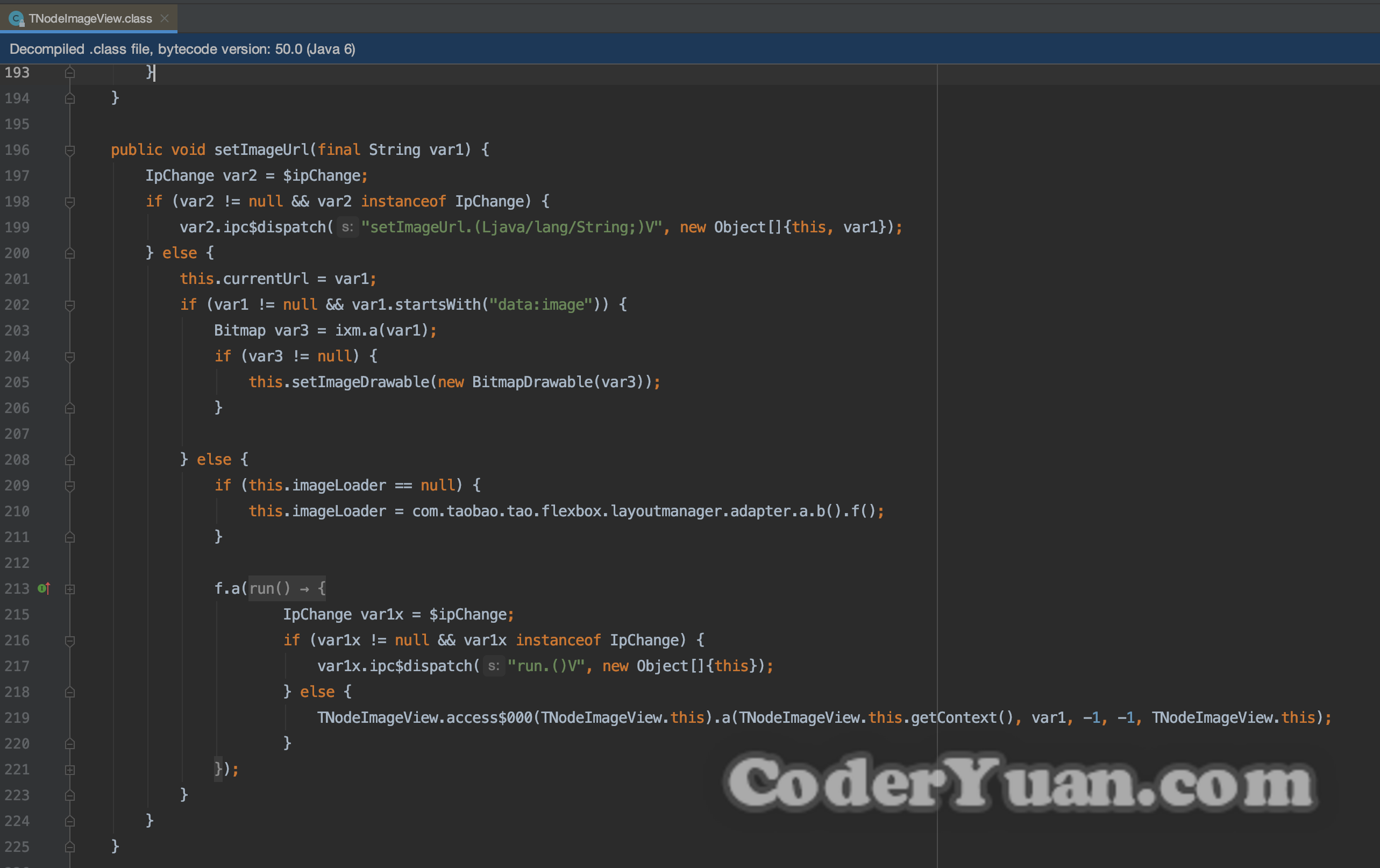

第一个是setImageUrl：

很明显是一个外部调用，用来设置图片URL的方法，断定这里可以获取到图片的URL

阅读TNodeImageView源码

第二个是onImageLoaded：

其参数为一个BitmapDrawable对象，猜测是图片加载框架的回调方法，用来设置解码后的图片

onImageLoaded

尝试修改Smali——放弃

由于找到了图片路径的首个突破口，于是想着修改一下Smali，能够让淘宝直接打印图片URL，然后直接把apk装在手机上测试

经过apktool二次打包和jarsigner的一番折腾，apk是可以装上了

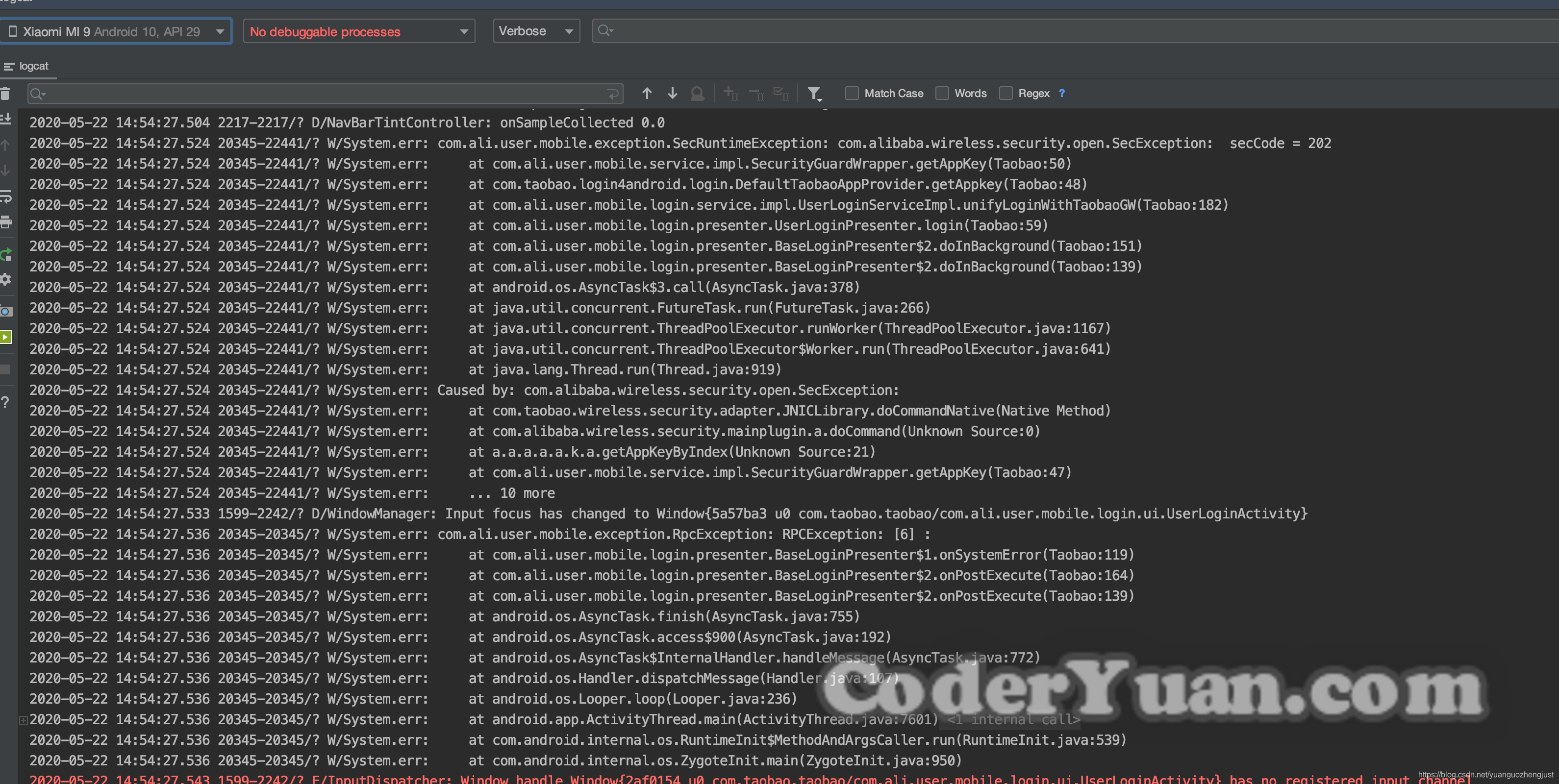

但是发现，很多页面出现白屏，登录也无法使用，并且Logcat会打出一下Security相关的Log

签名校验报错

这就说明淘宝做了签名校验，这个方法不可行……

编写Xposed插件，抓取图片URL

由于以上修改源码的办法行不通，那么只能考虑Hook的办法，目前最流行的Hook技术无非就是Xposed了

关于Xposed，我就不再多说了，自行搜索即可，不过自我推荐一下自己写的一个小工具，可以简化Xposed Hook的开发，https://github.com/yuanguozheng/coderyuan-xposed-hook，如有需要，可以自行拿去使用

以下代码即为利用coderyuan-xposed-hook实现对淘宝App「微淘」模块图片组件（TNodeImageView）的setImageUrl方法Hook

@XPHook(
    pkgName = "com.taobao.taobao",
    applicationName = "com.taobao.tao.TaobaoApplication",
    isUseMultiDex = true
)
class TaobaoHookImpl {


    @HookMethod(
        className = "com.taobao.tao.flexbox.layoutmanager.view.TNodeImageView",
        methodName = "setImageUrl",
        isHookBefore = false,
        paramsCls = [String::class]
    )
    fun hookTNodeImageView(param: XC_MethodHook.MethodHookParam?) {

        param?.args?.forEach {

            if (it != null && it is String) {

                log("TNodeUrl", it.toString())
            }
        }
    }
}
