4054替代型号SM5201 500mA 线性锂离子电池充电器

简介

SM5201

是一款完整的单节锂离子电池采用 恒定电流/ 恒定电压线性充电器。其 SOT 封装与较 少的外部元件数目使得 SM5201 成为便携式应用的理想选择。SM5201 可以适合 USB 电源和适配器电源工作。

由于采用了内部 PMOSFET 架构，加上防倒 充电路，所以不需要外部检测电阻器和隔离二极

 管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。 充电电压固定于 4.2V，而充电电流可通过一个电 阻器进行外部设置。 当充电电流在达到最终浮充电压之后降至设 定值 1/10 或者 20mA 时，SM5201 将自动终止充 电循环。当输入电压（交流适配器或 USB 电源） 被拿掉时，SM5201 自动进入一个低电流状态， 将电池漏电流降至  2uA 以下。也可将 SM5201 置于停机模式，以而将供电电流降至 45uA。

SM5201 的其他特点包括充电电流监控器、欠压 闭锁、自动再充电和一个用于指示充电结束和输 入电压接入的状态引脚

特性

高达 500mA 的可编程充电电流

无需 MOSFET 、检测电阻器或隔离二极管

用于单节锂离子电池、采用 SOT23-5 封装的 完整线性充电器

恒定电流 / 恒定电压操作，并具有可在无过热 危险的情况下实现充电速率最大化的热调节 功能

直接从 USB 端口给单节锂离子电池充电

精度达到± 1% 的 4.2V 预设充电电压

用于电池电量检测的充电电流监控器输出

自动再充电

充电状态输出引脚

1 个充电状态开漏输出引脚

2.9V 涓流充电器件版本

软启动限制了浪涌电流

C/10 充电终止；

采用 5 引脚 SOT-23 封装

待机状态下的供电电流为 45uA

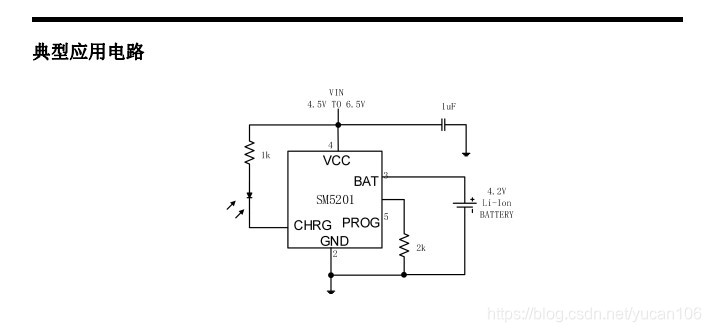

应用范围

蜂窝电话、 PDA 、 MP3 播放器

充电座 蓝牙应用
