Altium Designer22（汉化版）导出装配图

导出装配图的方法有两种：第一种用智能PDF，第二种用装配输出

第一种：智能PDF

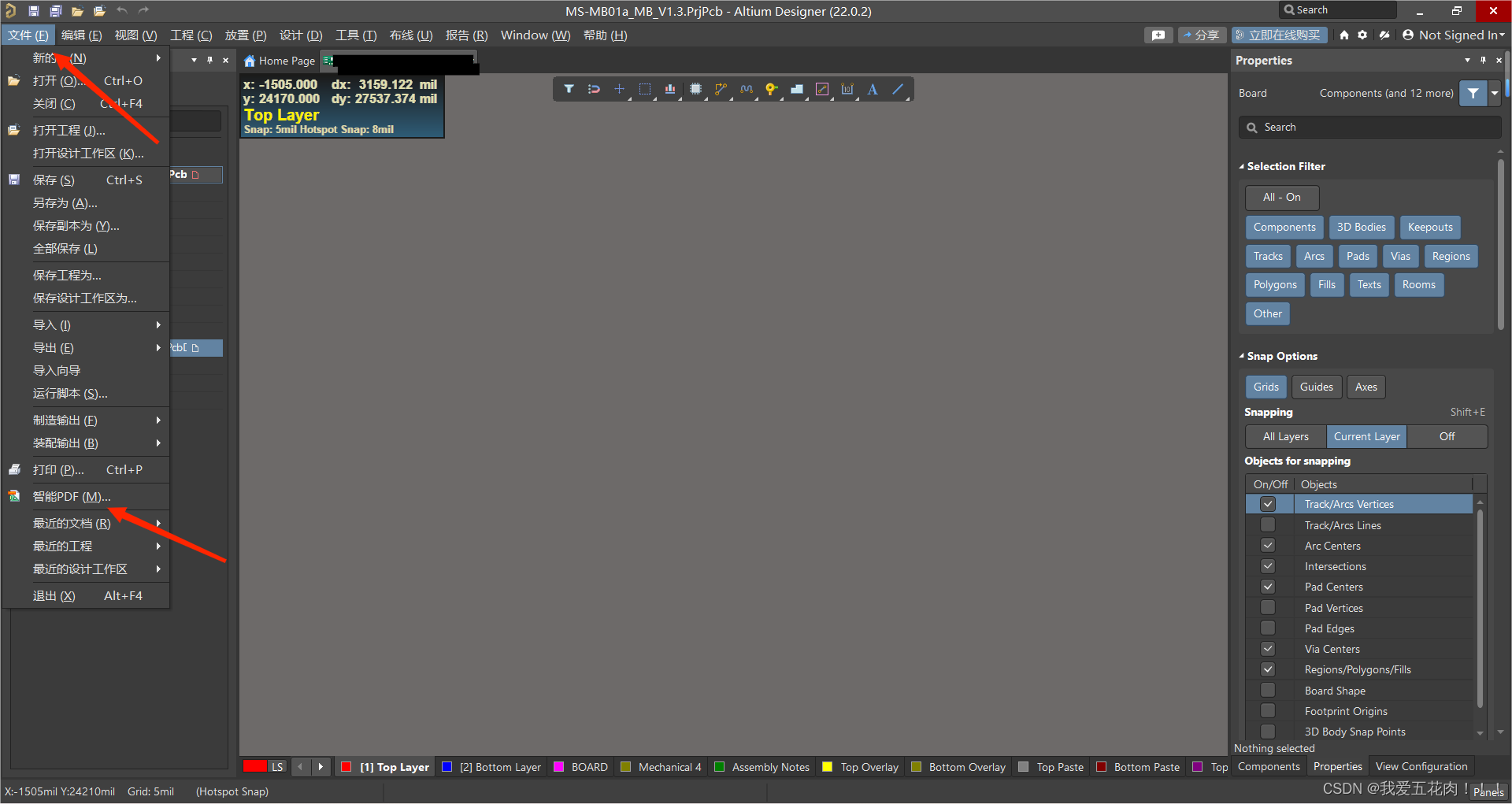

1.点击文件，再点击智能PDF向导

 2.点击下一步

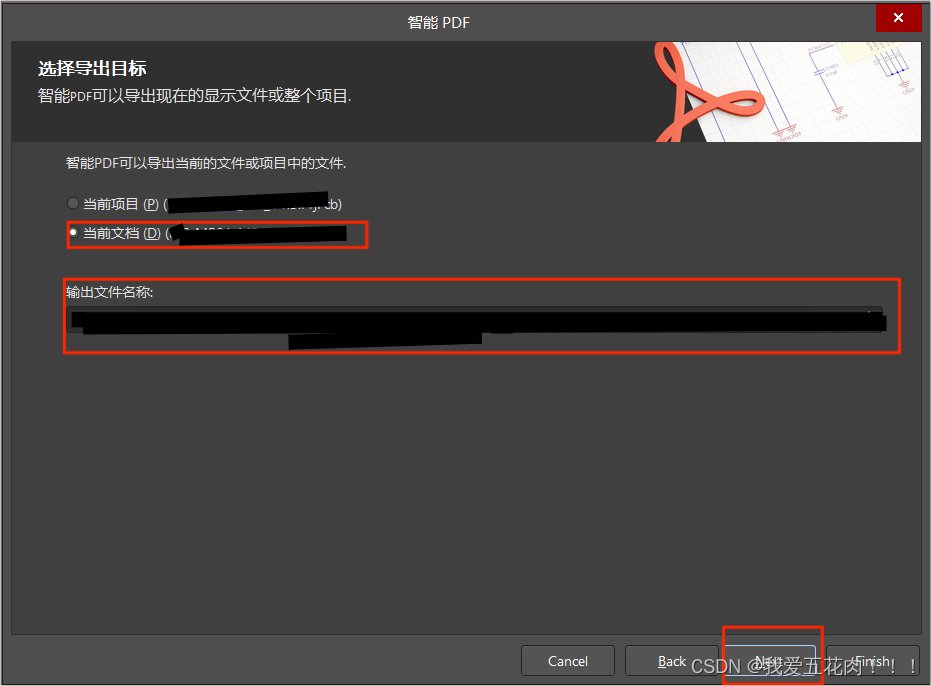

 3.选择当前文档，文件存放位置自行设置，再点击下一步

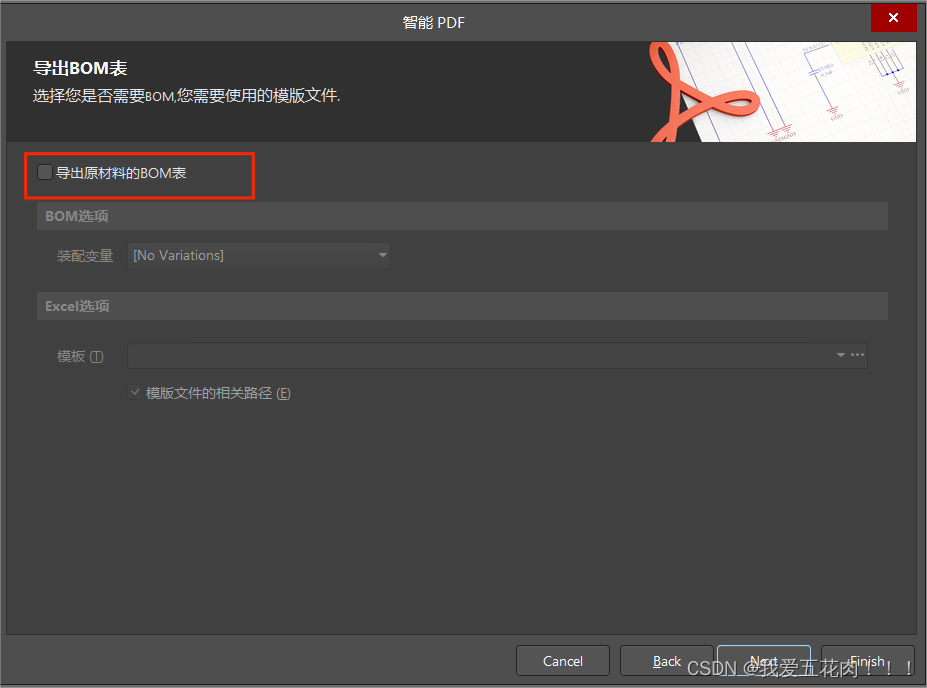

 4.取消勾选导出原材料的BOM表，再点击下一步

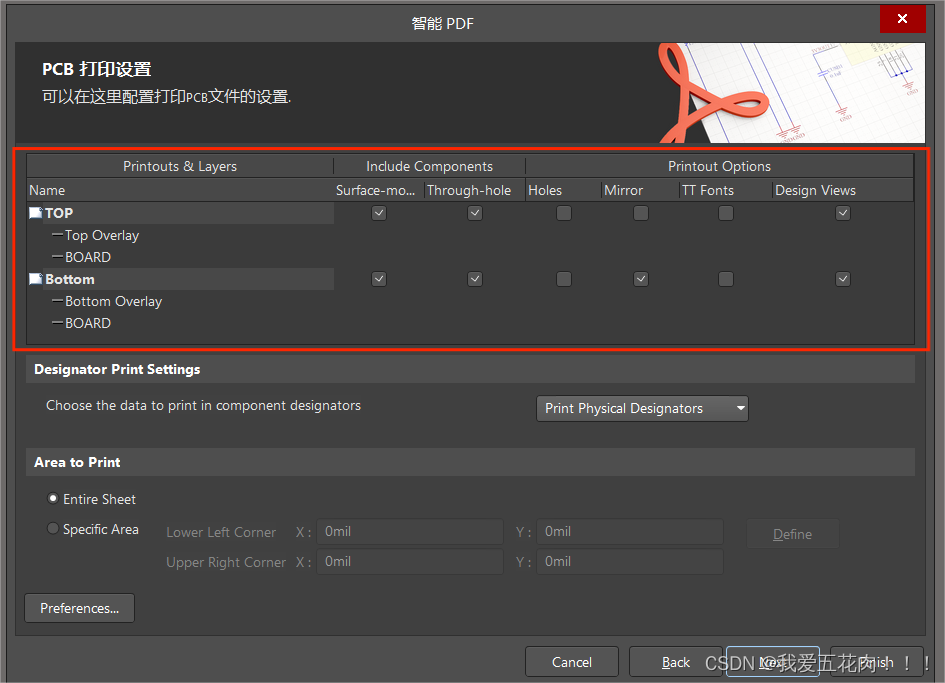

 5.只留丝印层和边框层，其它默认不变，再点击下一步，一定注意底层要镜像。

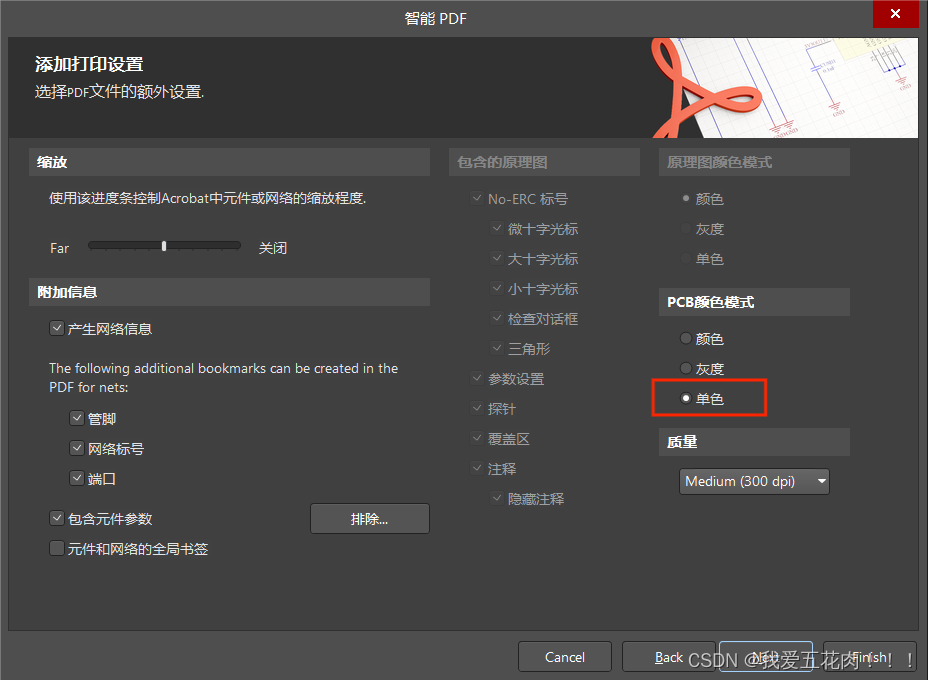

 6.选择单色，再点击下一步

 7.取消勾选，点击finish

1. Create Final                                 创建最终
2. Create Composite                        创建复合
3. Create Power-plane Set               创建电源平面集
4. Create Mask Set                           创建遮罩集
5. Create Drill Drawings                   创建钻孔图形
6. Create Assembly Drawings         创建部件图形
7. Create Composite Drill Guide     创建复合钻孔指南
8. Insert Printout                                插入打印输出
9. Insert Printout Set                        插入打印输出集
10. Insert Drill Printout Set                插入钻孔打印输出集
11. Insert Layer                                插入图层
12. Insert Layer Class                        插入图层类
13. Move up                                        向上移动
14. Move Down                                下移
15. Delete                                                删去
16. Properties                                         属性
17. Preferences                                首选项

第二种：装配输出

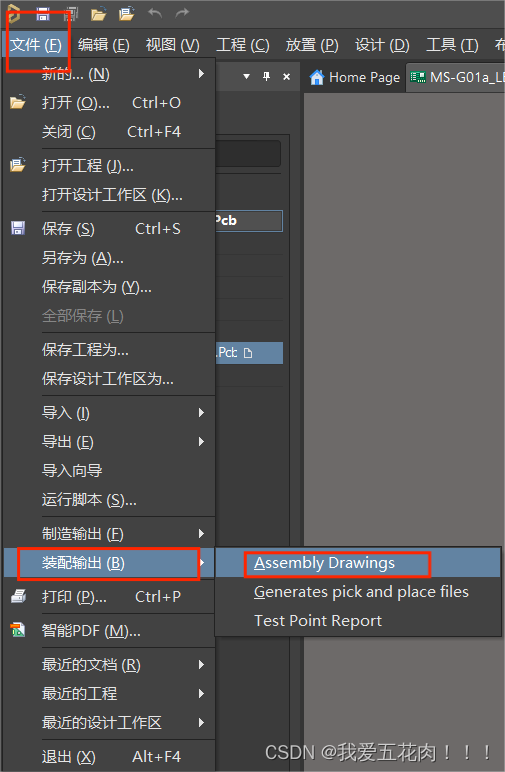

1.点击文件（F），再点击装配输出（B）中Assembly Drawings。

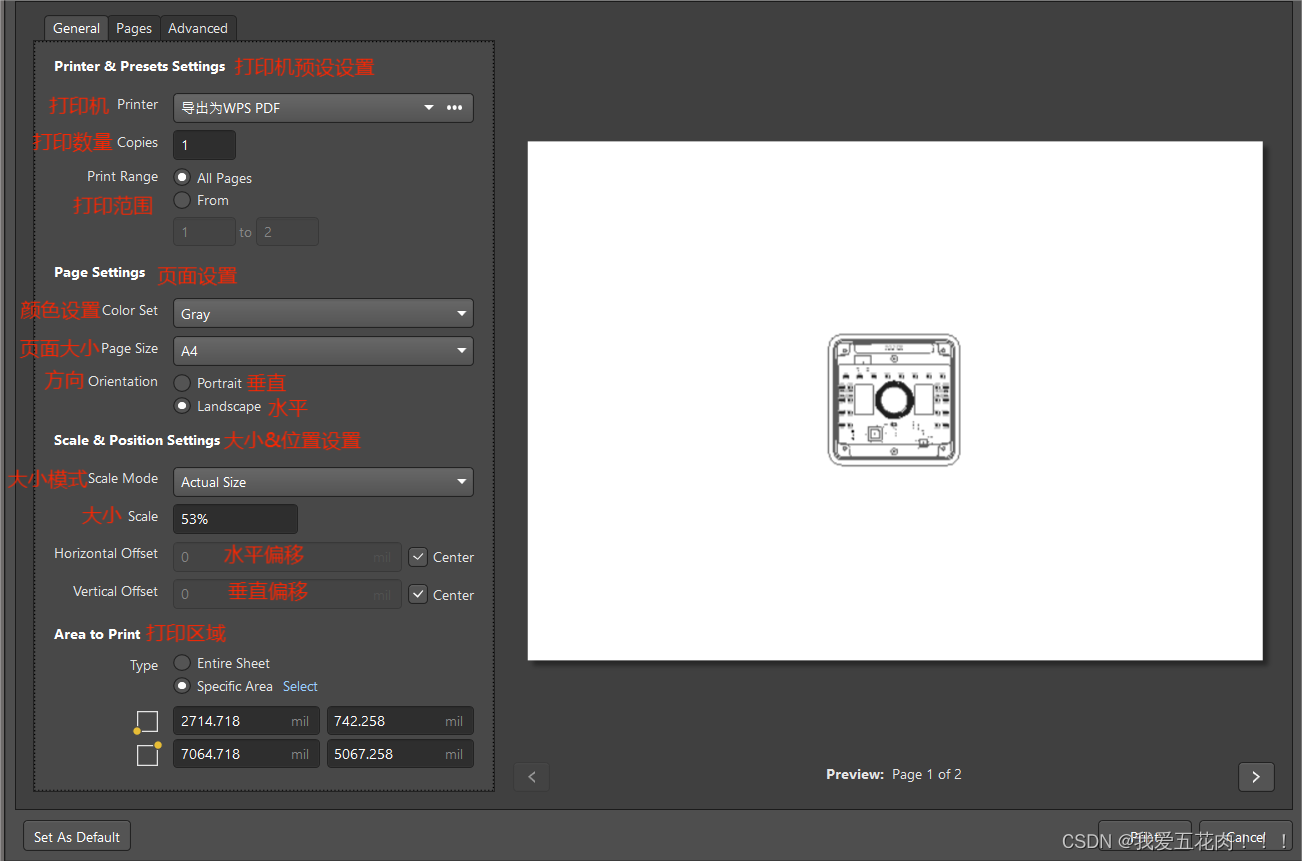

2.通用打印设置。（我的设置是默认）

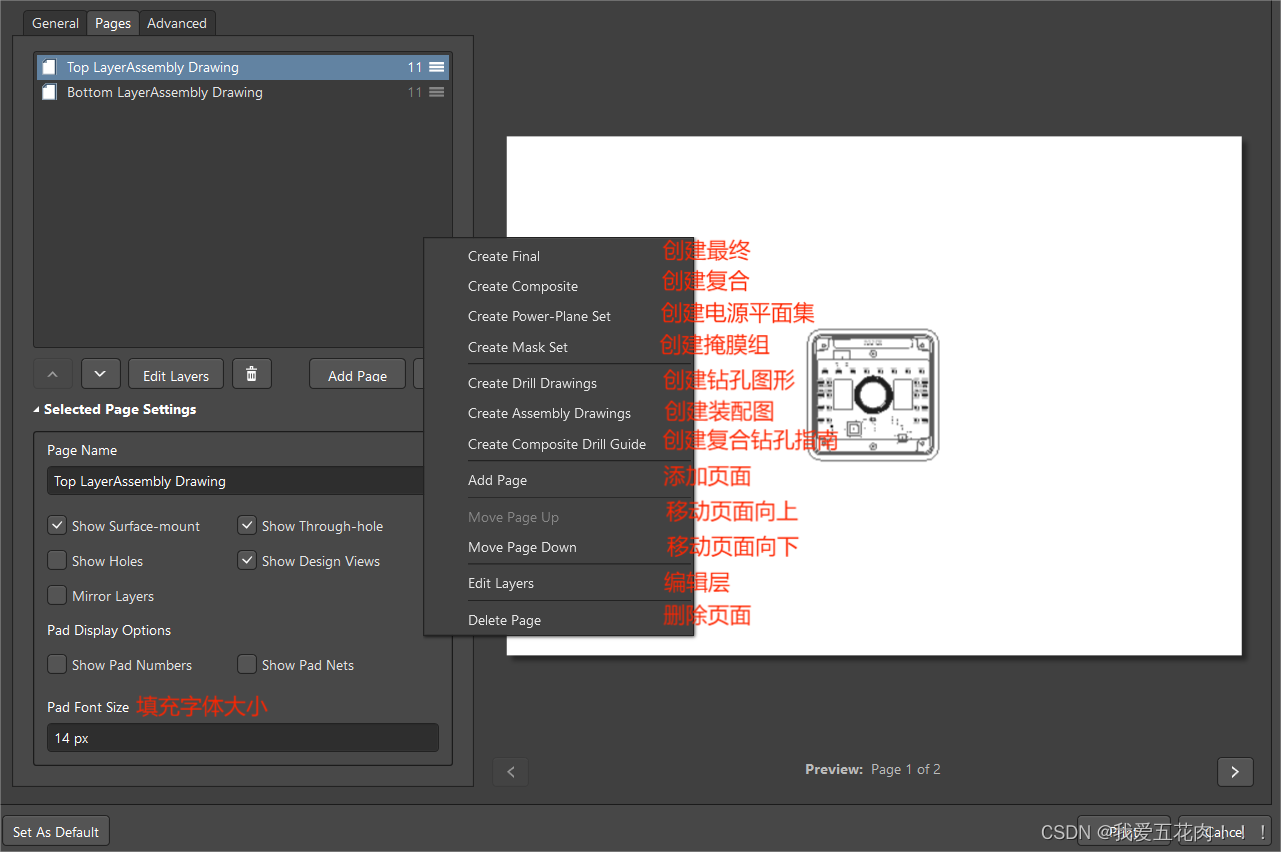

 3.页面设置。（把底层镜像，其它默认就好）

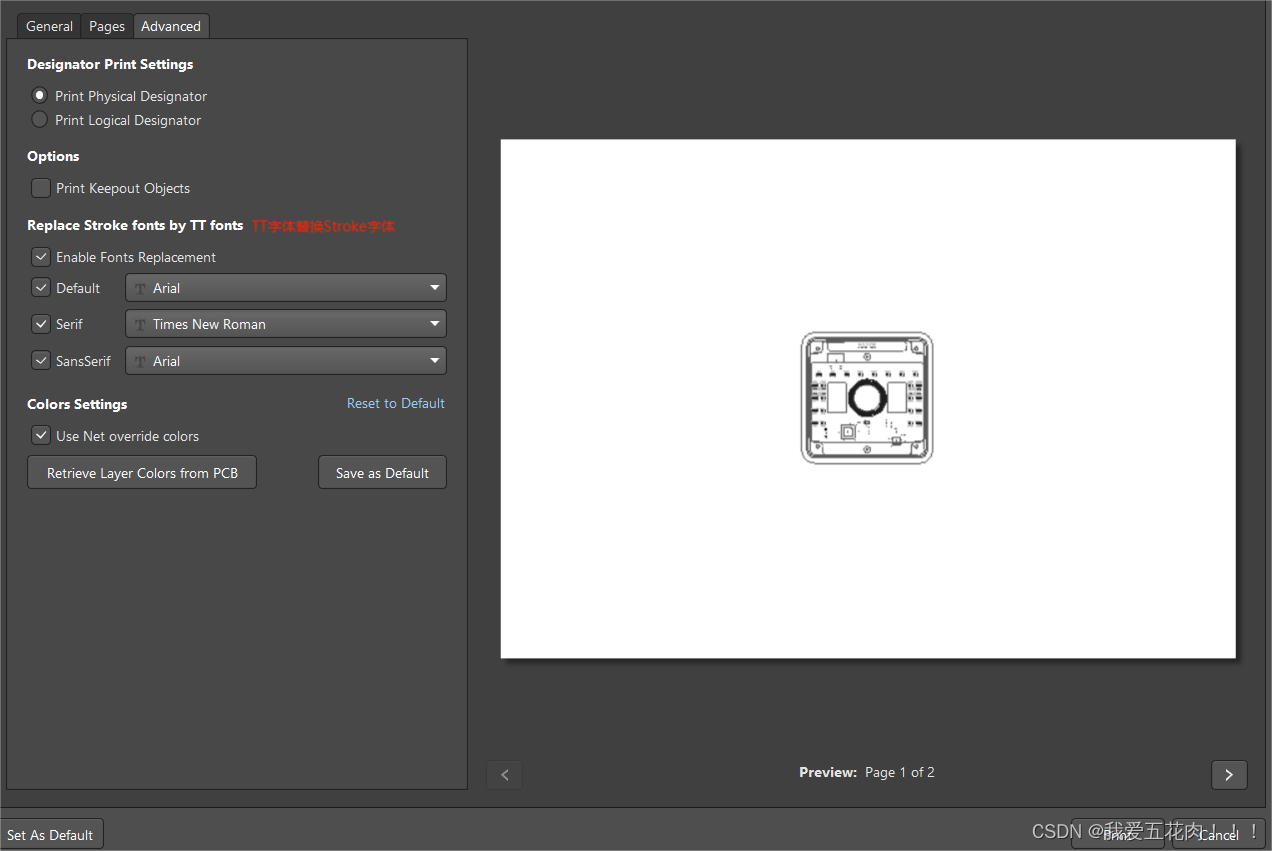

4.高级设置。再点击print（我的是默认）
