Altium Designer如何圆弧走线

最新推荐文章于 2025-03-31 19:04:38 发布
最新推荐文章于 2025-03-31 19:04:38 发布
阅读量7.2w 收藏 40
点赞数 28
分类专栏： Altium Designer学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yueniaoshi/article/details/49687463
版权

网上只说了一点，那就是“shift  +  空格”  改变走线模式，

但是好多人还是不行，我也是如此啊，

下午整了一下午，就是搞不清楚问题出在了哪里，

这不下班了，回来问度娘，看到这个帖子：

http://bbs.21ic.com/icview-604631-1-1.html

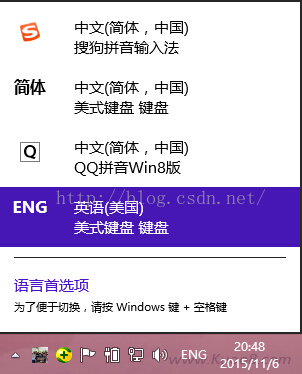

如果因此原因很简单，那就是你的输入法状态不正确，千万不要在搜狗输入法状态下，切换成美式键盘就可以了，O(∩_∩)O哈哈~



【Altium designer】走线、线条绘制多边形如何切换直角 / 45度 / 圆弧
夜半少年的博客
06-05 1万+
1.如果当前处在美式键盘/微软拼音输入法情况下，pcb走线时，按shift+空格键即可切换； 2.安装搜狗等输入法导致无法切换到美式键盘（英语） 确保当前键盘输入法是 美式键盘 或 微软拼音输入法（不要用搜狗输入法，实测过不行），最后在我们pcb走线或线条绘制多边形时，操作快捷键【Shift + 空格】即可实现直角 / 45度 / 圆弧的迅速切换，如下图所示。
