基于74ls85d和74ls194n的四位二进制密码锁。

概要

本文主要采用74ls85d和74ls194n来设计四位二进制密码锁。

整体架构流程

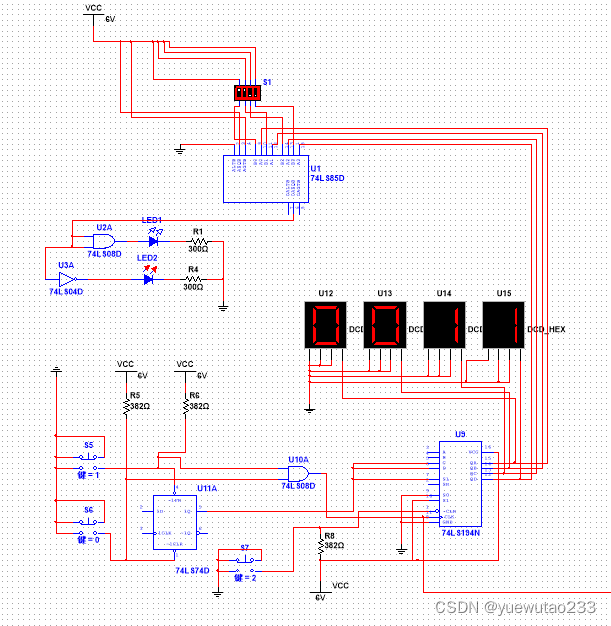

总体仿真图：

整体分为三部分

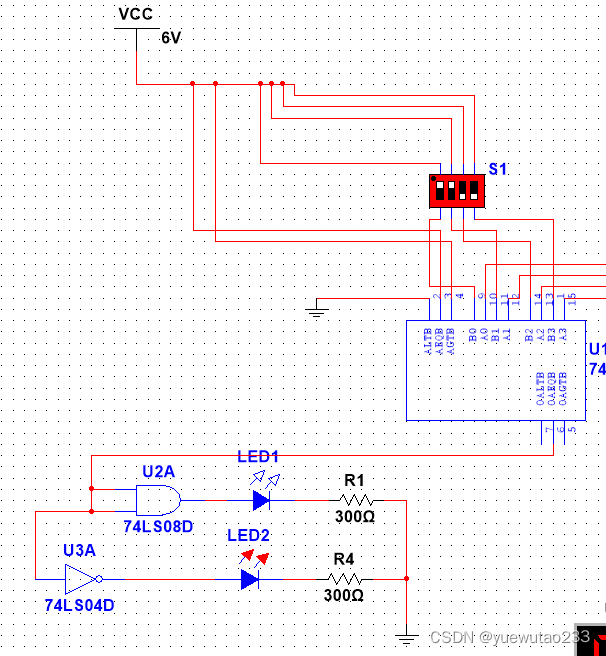

第一部分：
密码设置以及判断并给出信号。

密码检查使用了74ls85d当A0到A3等同于B0到B3时OAEQB输出高电平，LED1点亮。其余时间LED2点亮。
其中设置密码使用了4位拨码开关。

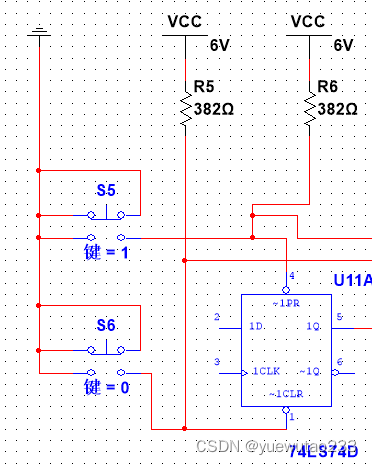

第二部分：
密码输入模块

这部分采用了74ls74d触发器，当按下按键1时接地，PR获得低电平，q输出转化为高电平，然后按键1松开，保持输出1信号。
按下按键2时，CLR接受低电平，同上，Q输出0信号。

第三部分：
用74ls194保存密码

74ls194这里采用左移的模式。按键2为重置按钮。当输入密码时会有一个低电平使74ls08与门A端口输出低电平产生一个低电平脉冲，使输入密码左移一位，来保存输入的密码，数码管来显示保存的密码。

技术名词解释

74ls85：


74ls74d

74ls194：

小结

参考文献：
