ESPHome入门02 - 开关控制 (小白入门 - (继电器控制) 开关卧室灯)

ESPHome入门02 - 开关控制 (小白入门 - (继电器控制) 开关卧室灯)

现在开始正式进入ESPHome的编程 (确切来说只是配置一些参数, 不要担心学不会, 根据教程 一步步来 很容易实现的, 实现一个开关 只需增加几行配置即可)
本节使用开发板是NodeMcu (为了让大家能尽快熟悉各种开发板, 后续教程将更换其他的几种 esp01s D1Mini esp32等)

第一步: 硬件部分

准备

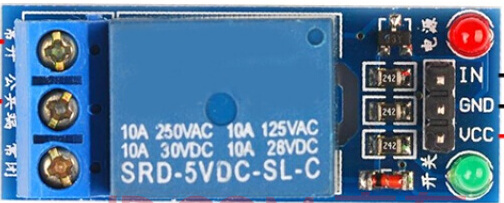

1> 继电器模块 (懂硬件设计的可以自己准备继电器以及驱动电路)

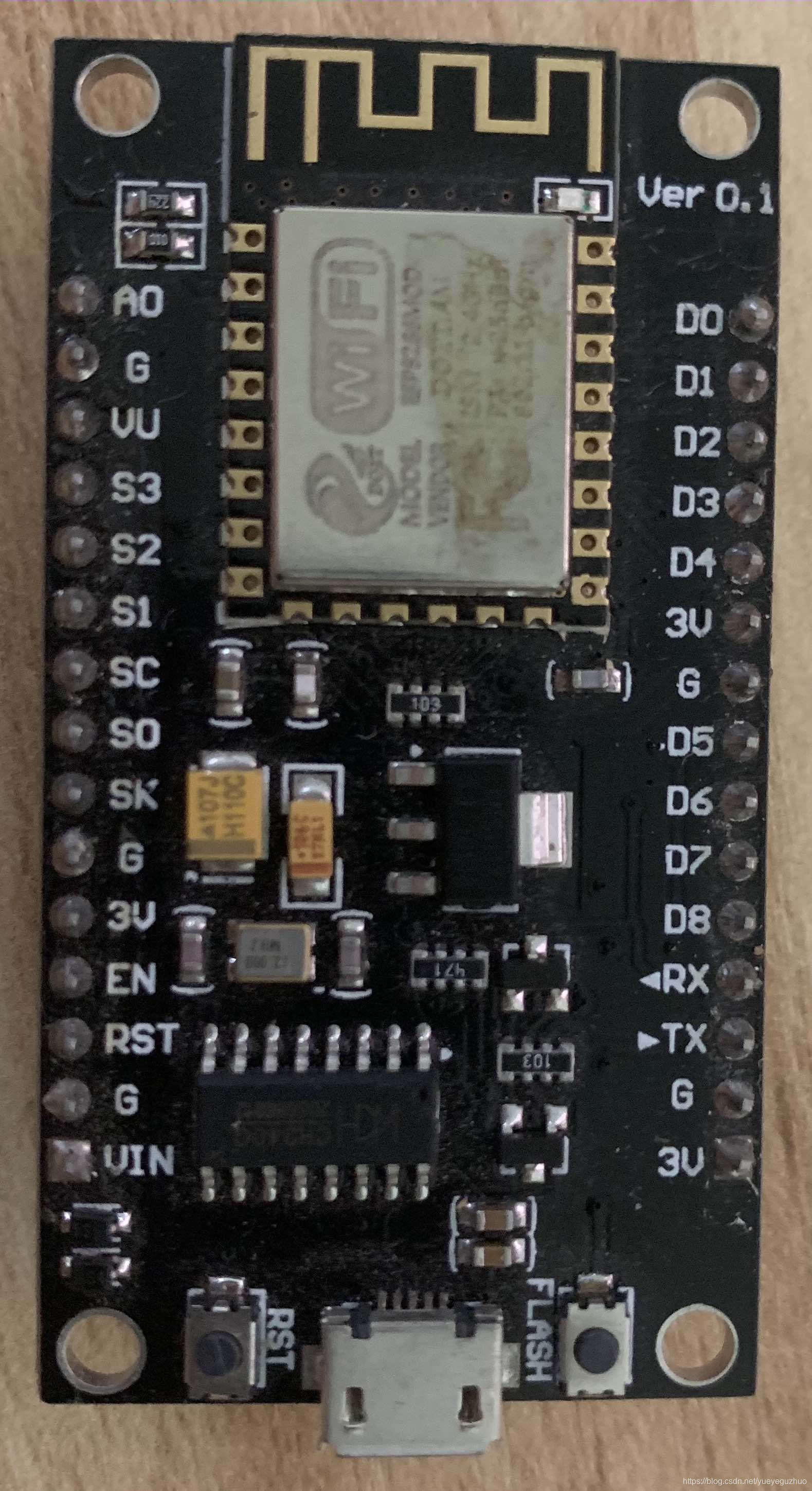

2> 8266开发板(或者核心板) (本节使用NodeMCU为例  其他8266或者8255或者esp32板均可)

在这里插入图片描述
在这里插入图片描述

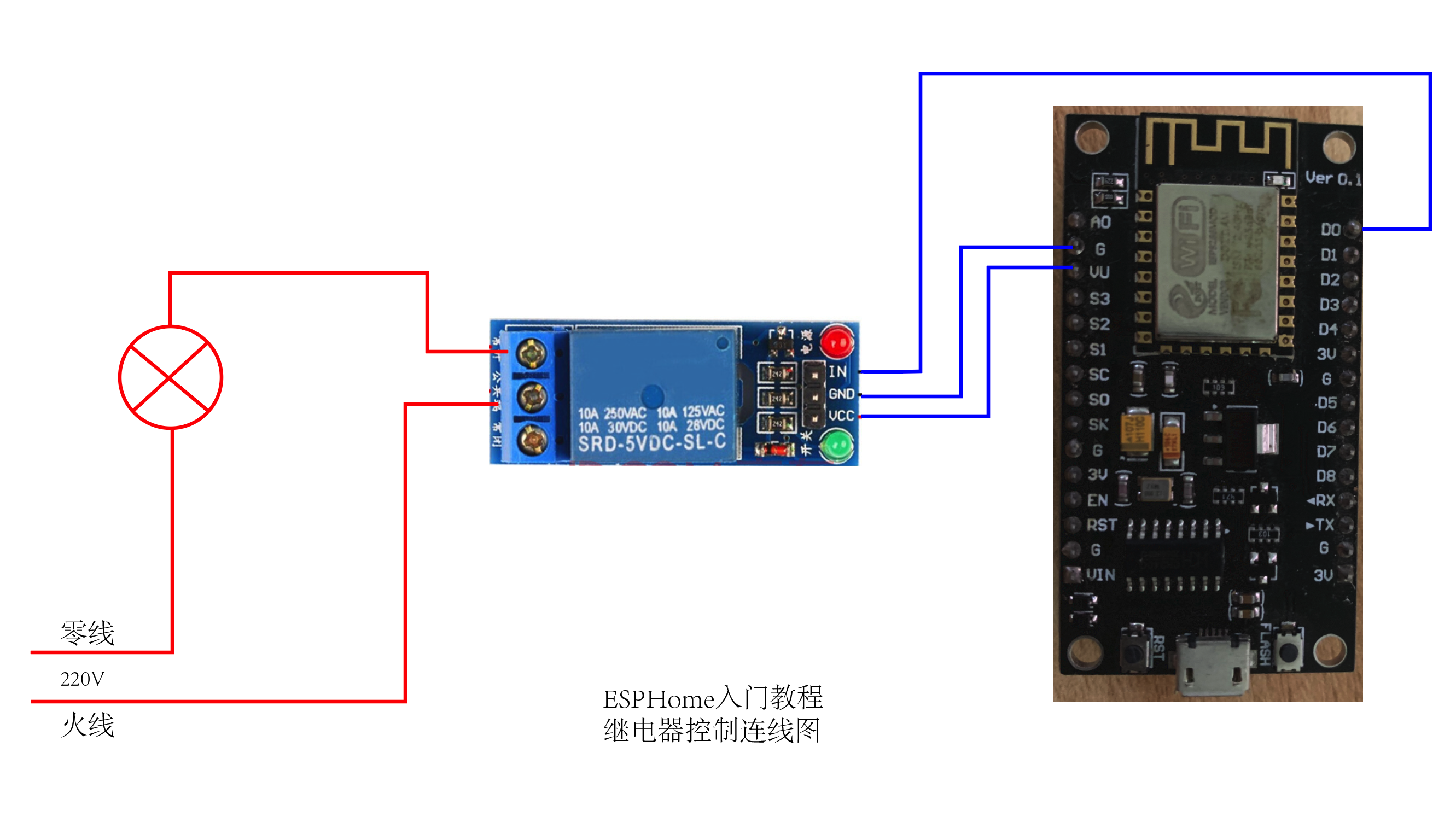

硬件连线

将NodeMcu的D0 <---> 继电器的IN
NodeMcu的VU <---> 继电器VCC (由于继电器需要5V电压, 此端口提供5V电压)
NodeMcu的GND <---> 继电器GND

强电部分连线
火线----> 继电器公共端(COM) ----> 常开端(NC) --> 电灯 <---零线

在这里插入图片描述

第二步: ESPHome编程

启动ESPHome

在终端(命令行) 输入: esphome ~ dashboard
(不能运行的, 参照上篇 )

ESPHome入门01 - 环境安装 (小白入门 - 一种简单的安装方式)

打开ESPHome

浏览器(推荐Chrome)打开: http://127.0.0.1:6052

新建一个节点配置

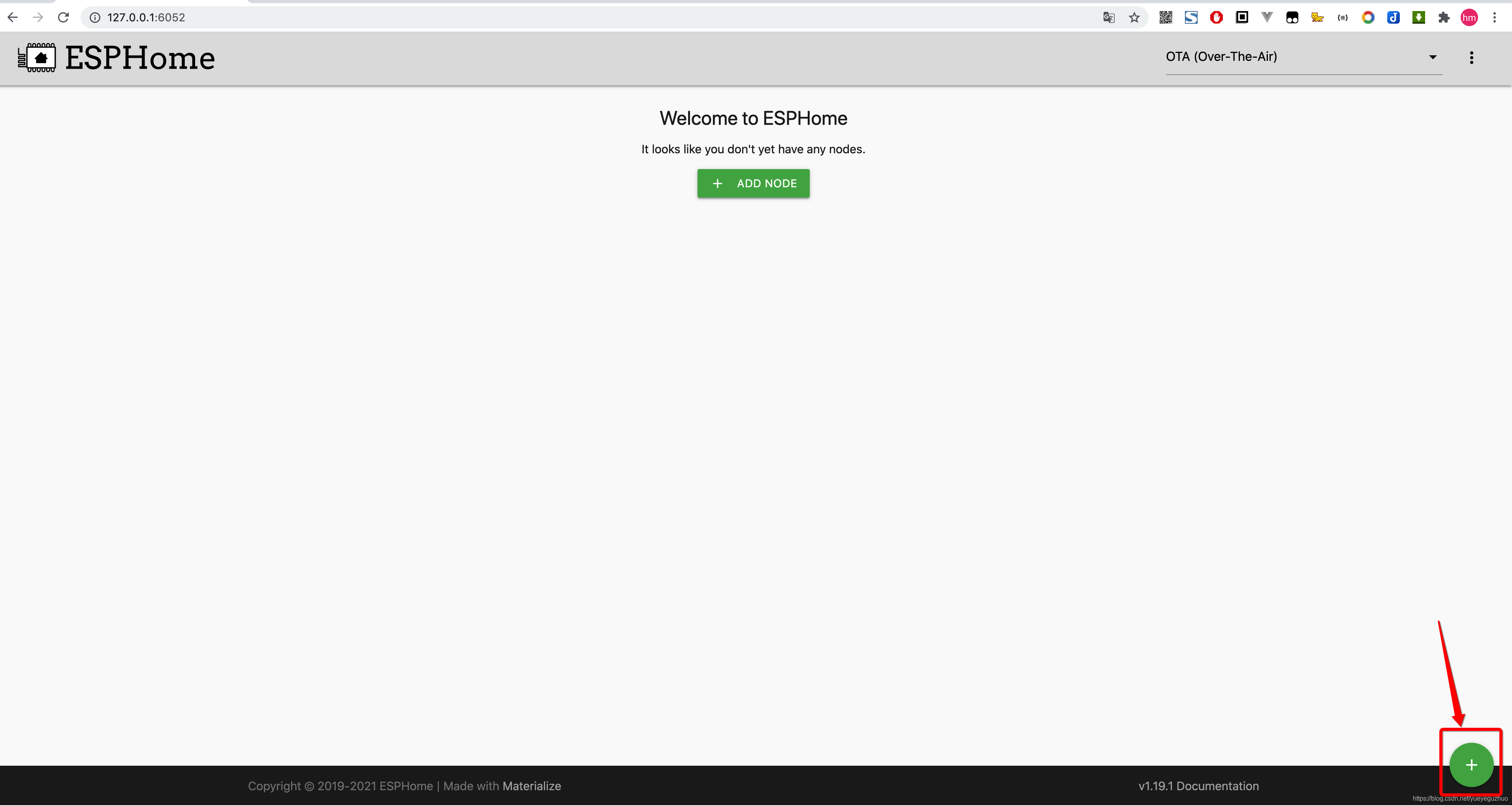

1> 点击右下角的 +

在这里插入图片描述

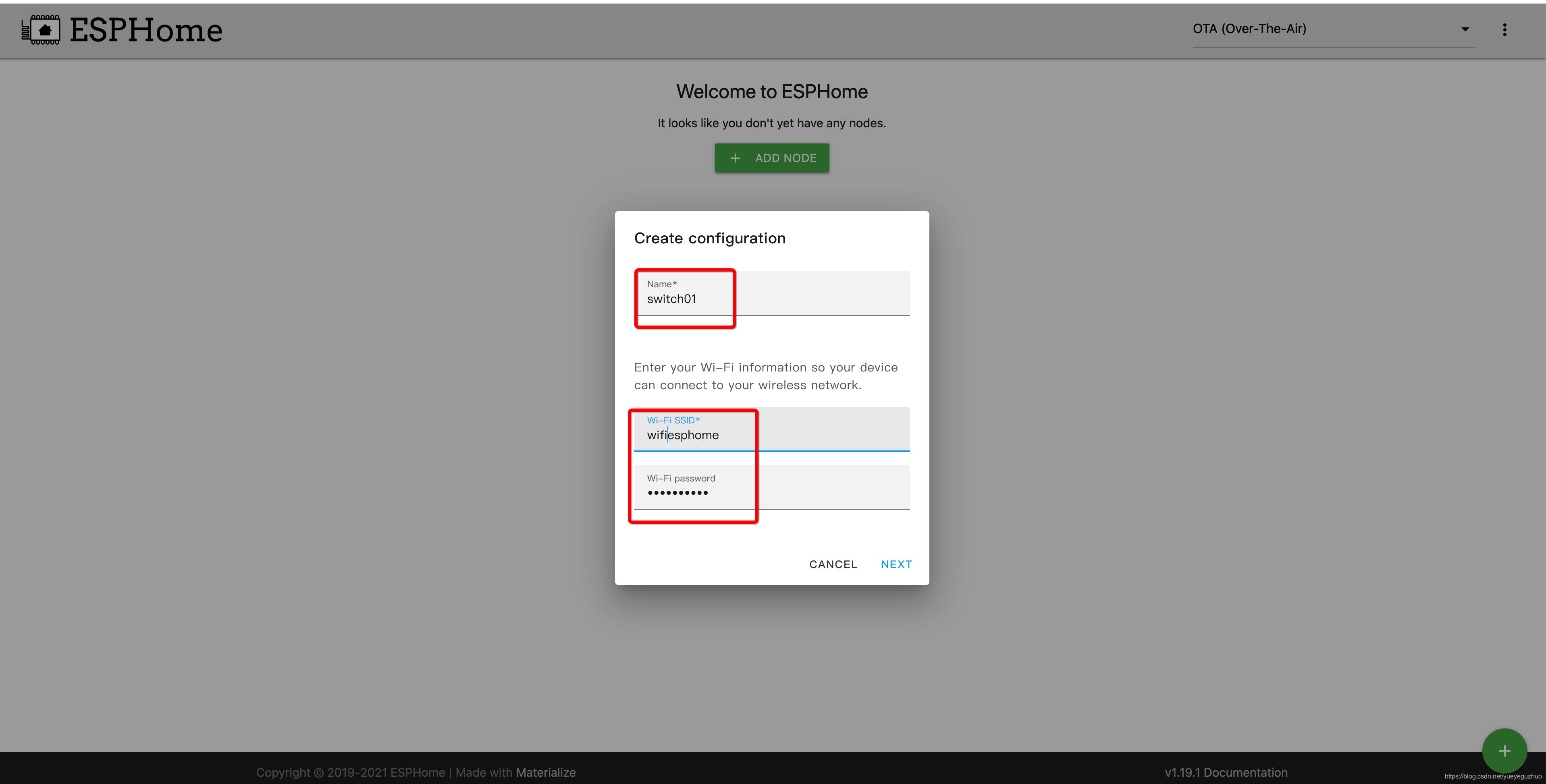

2> 输入设备名字 以及 无线网名字和密码(ESP8266 只支持 2.4G 路由器信号)

在这里插入图片描述

3> 选择开发板型号(本次教程选择NodeMCU)

在这里插入图片描述

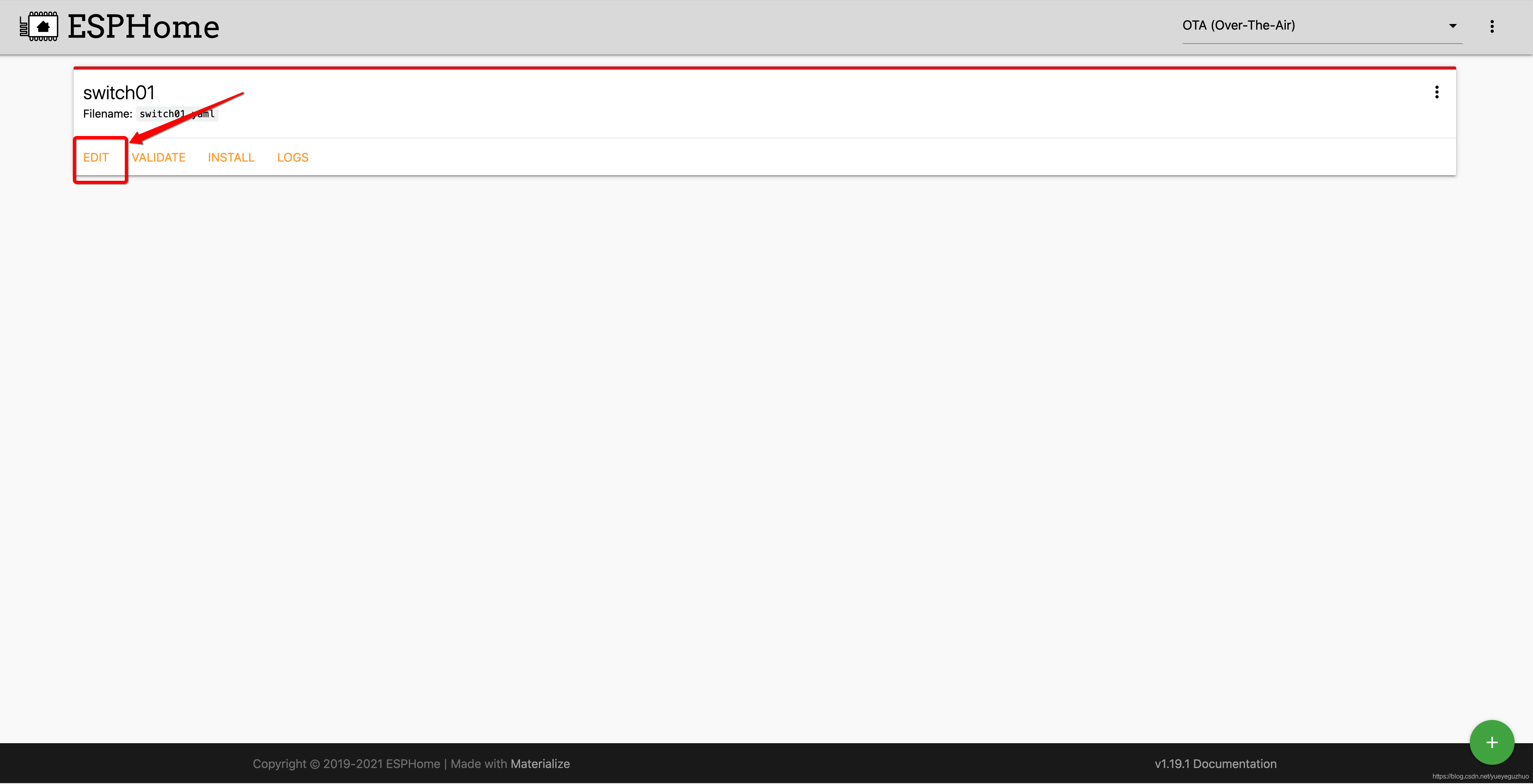

4> 完成后 出现一个节点, 点击 "EDIT"

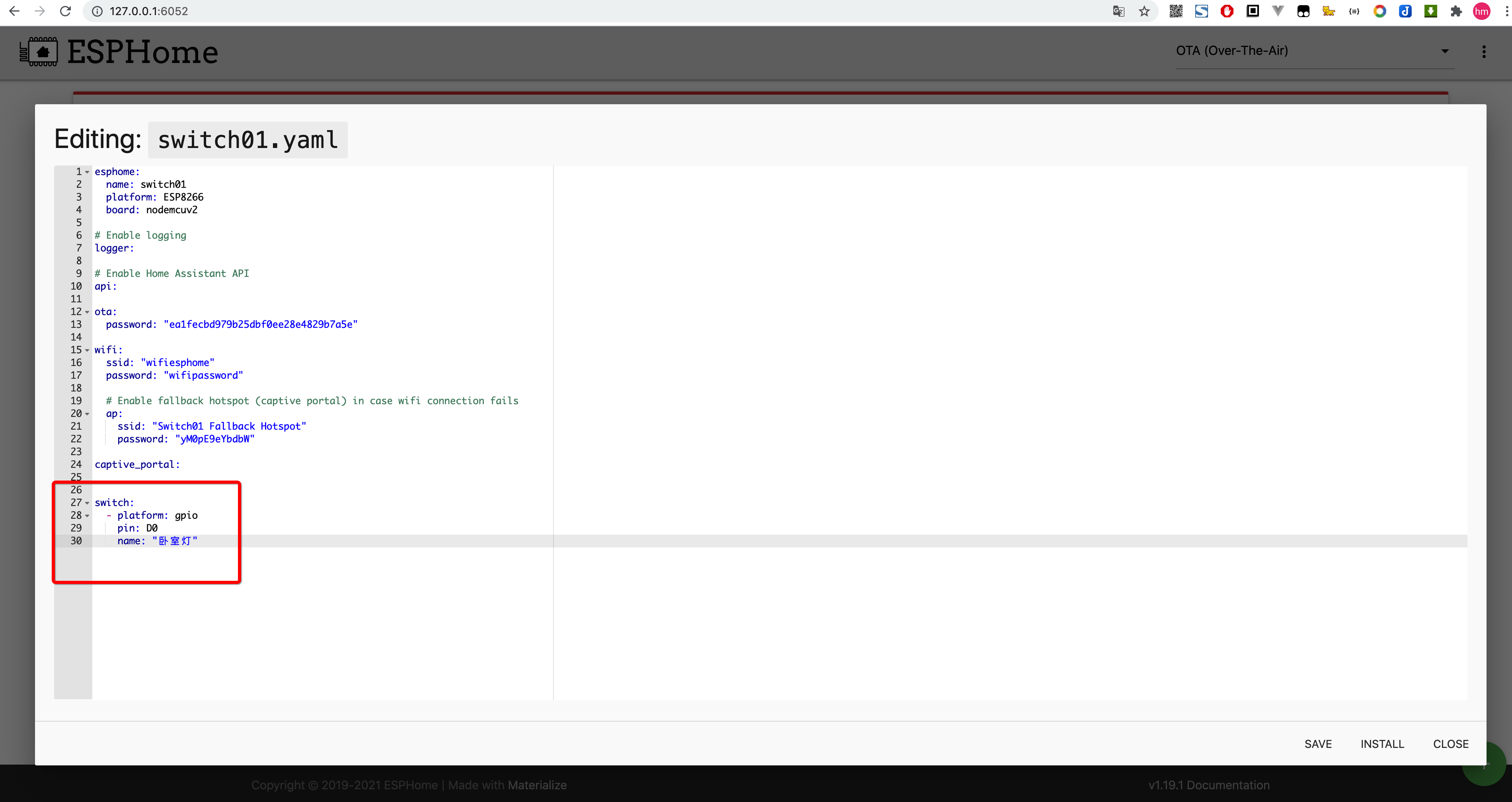

	在文本末尾输入:(具体格式 可以参照图片)

switch:
 - platform: gpio
  pin: D0
  name: "卧室灯"

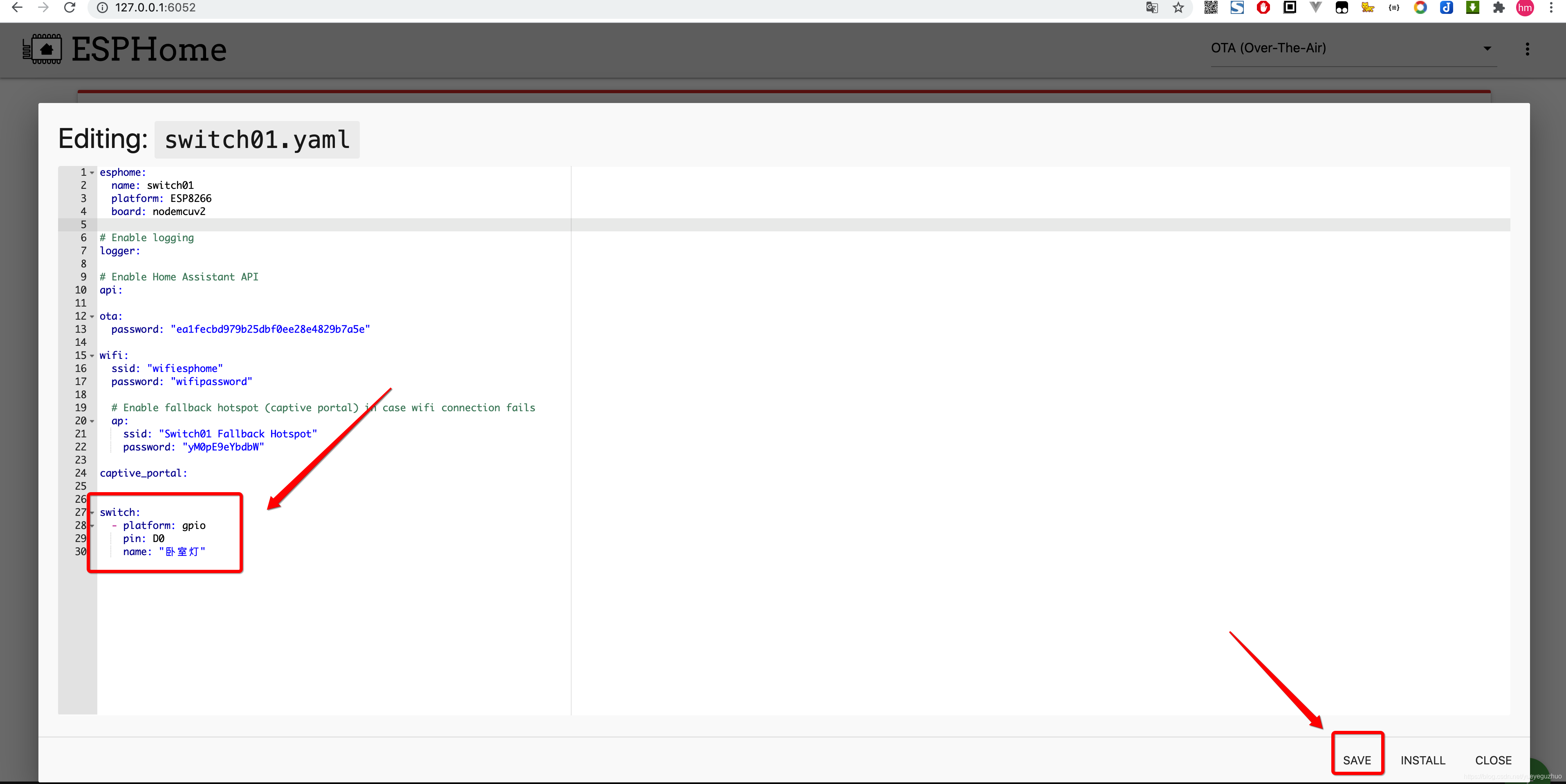

完成后点击 "SAVE"

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

5> 使用数据线连接开发板和电脑

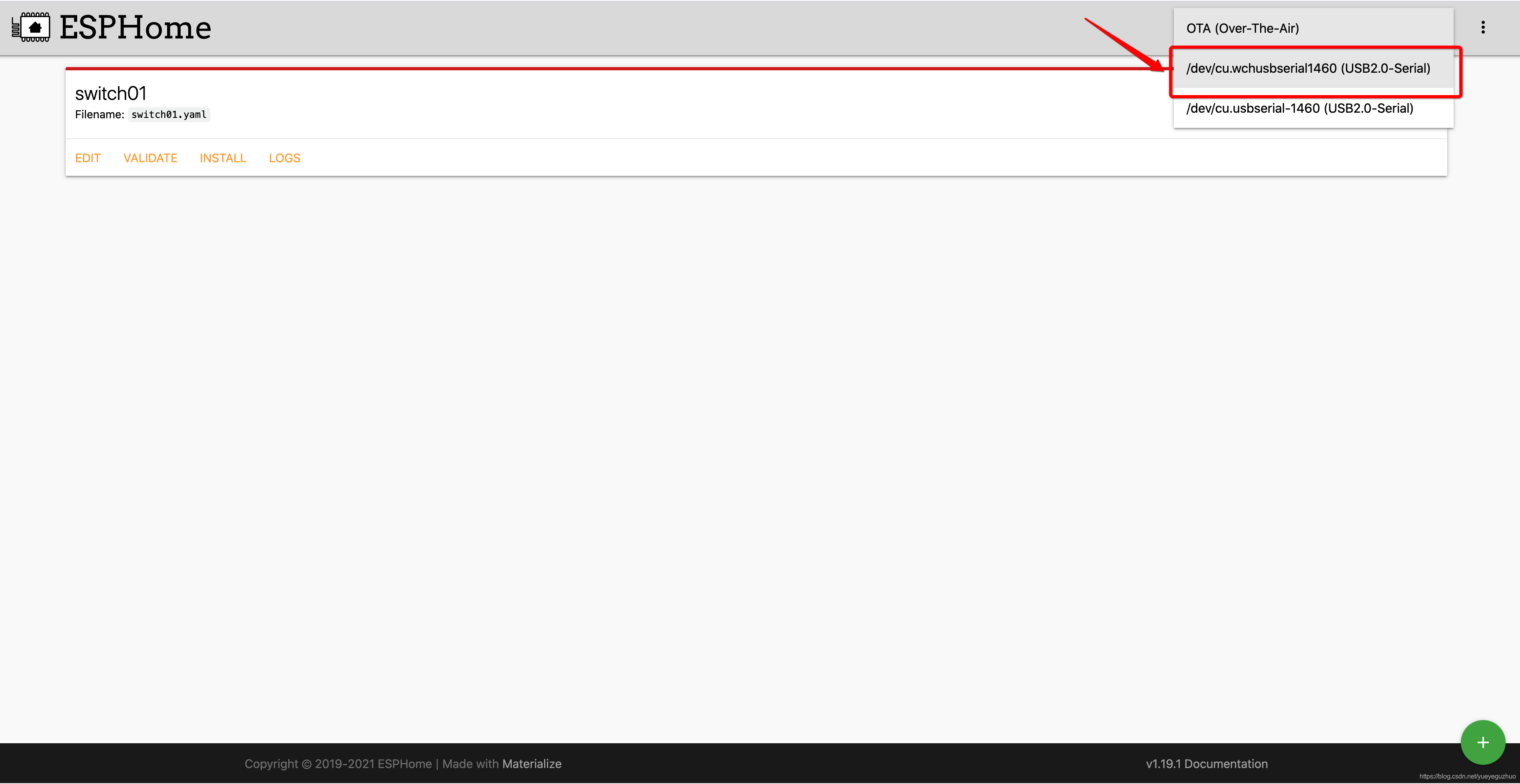

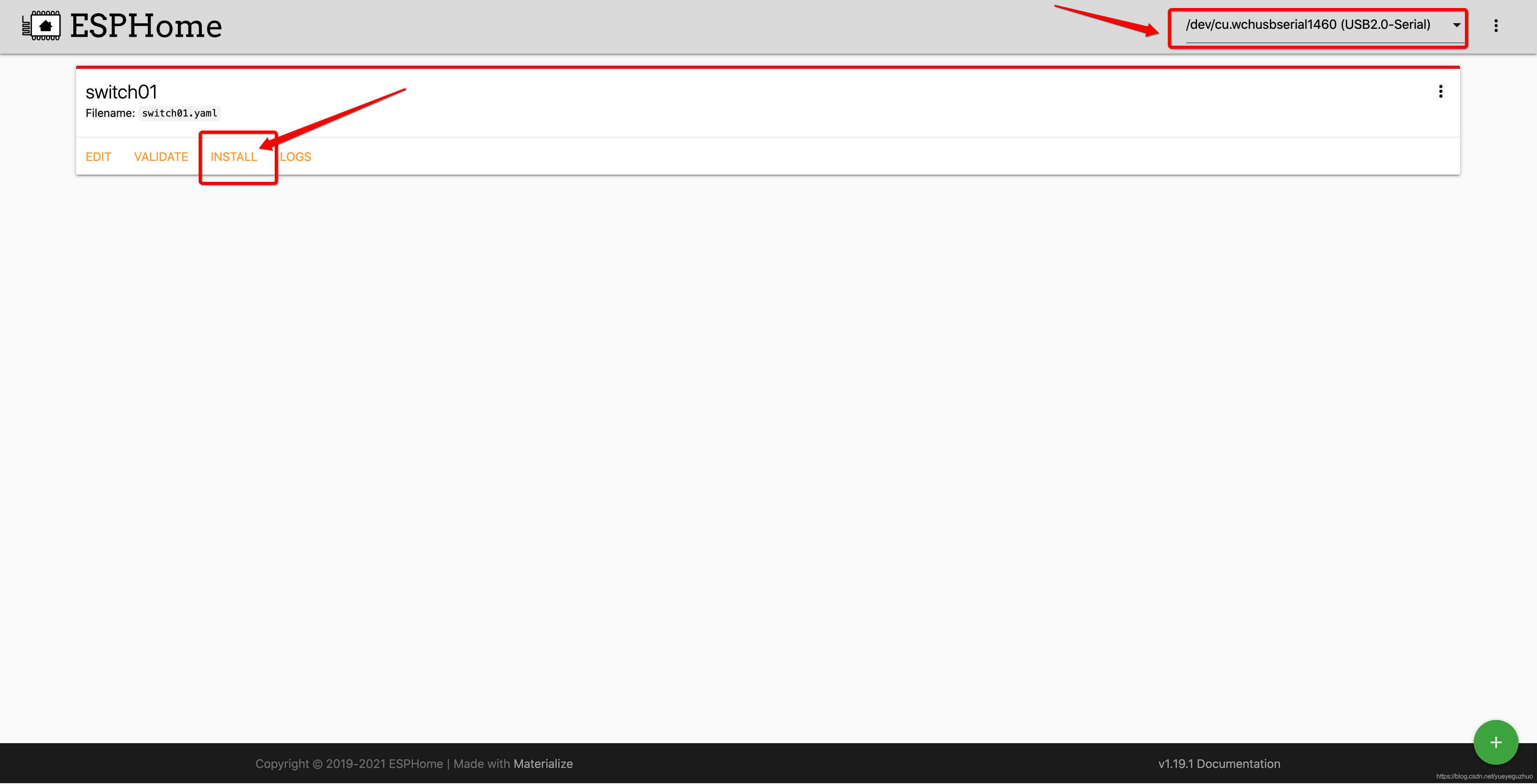

	选择开发板对应的端口(Mac显示为:/dev/xxxxx   Windows用户 COMx  x根据实际情况有所不同)

在这里插入图片描述

6> 下载程序到开发板:
	点击"INSTALL"

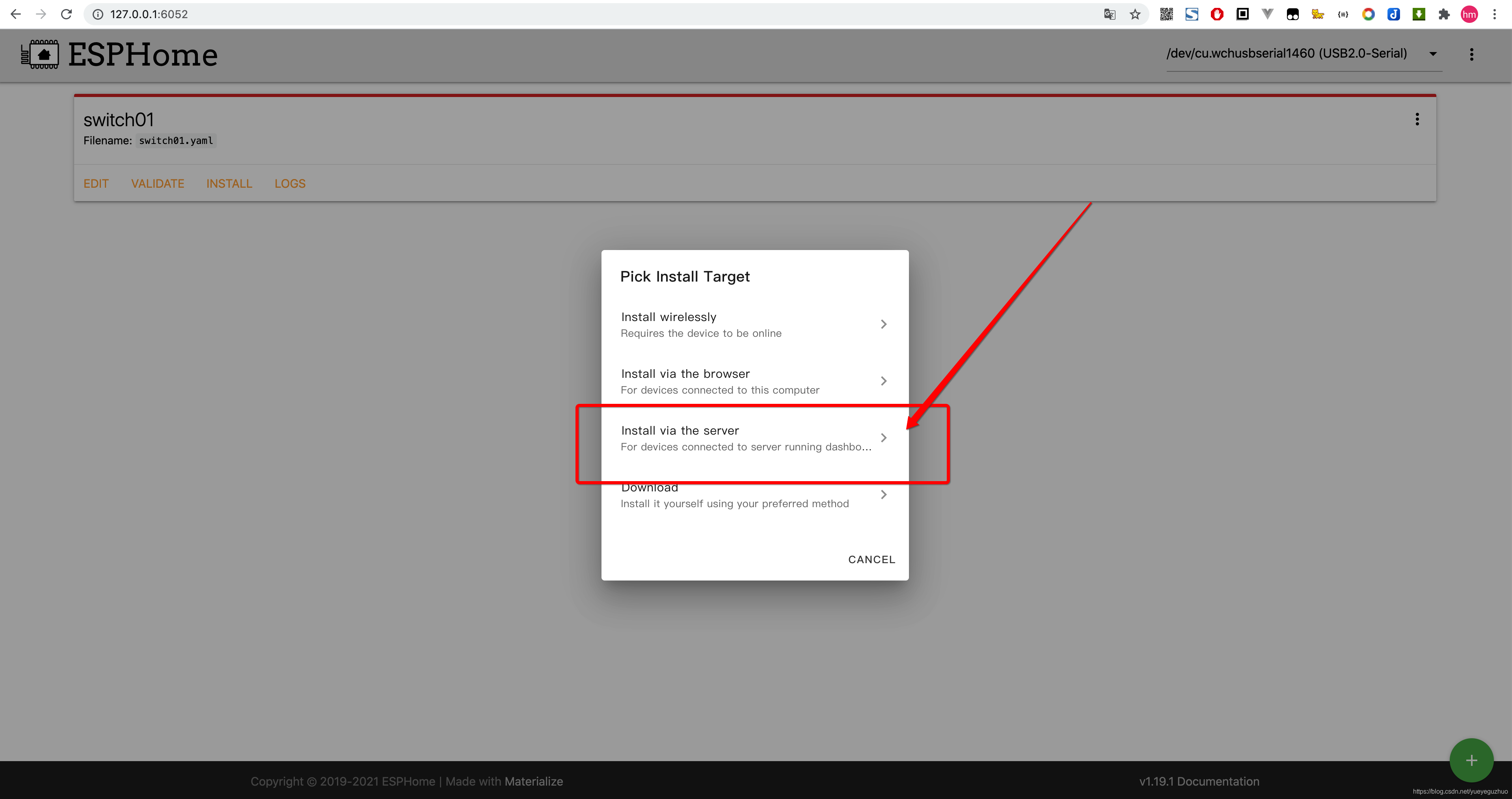

	选择 "Install via the server"

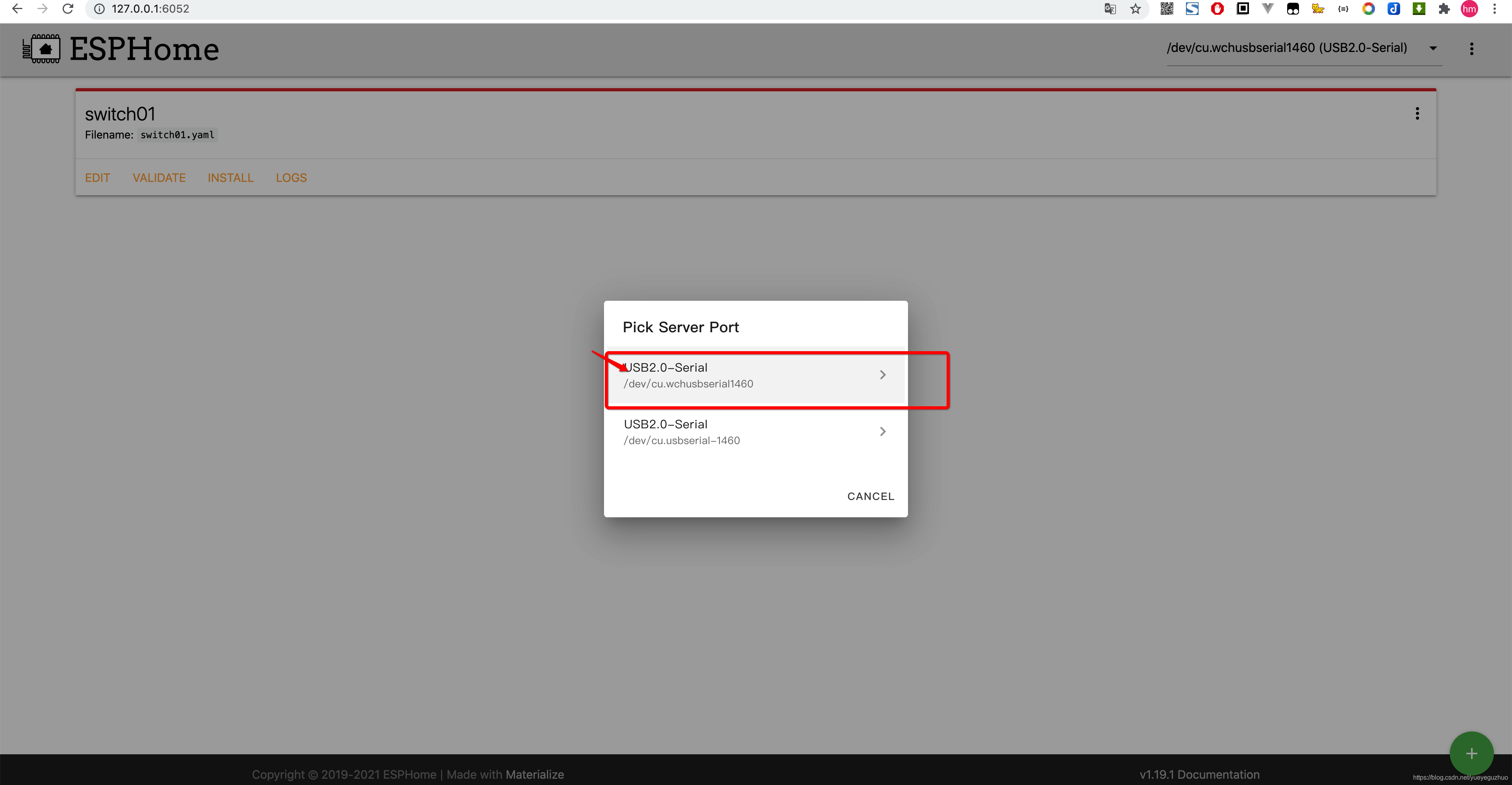

	选择开发板对应的端口(不要选错了)

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

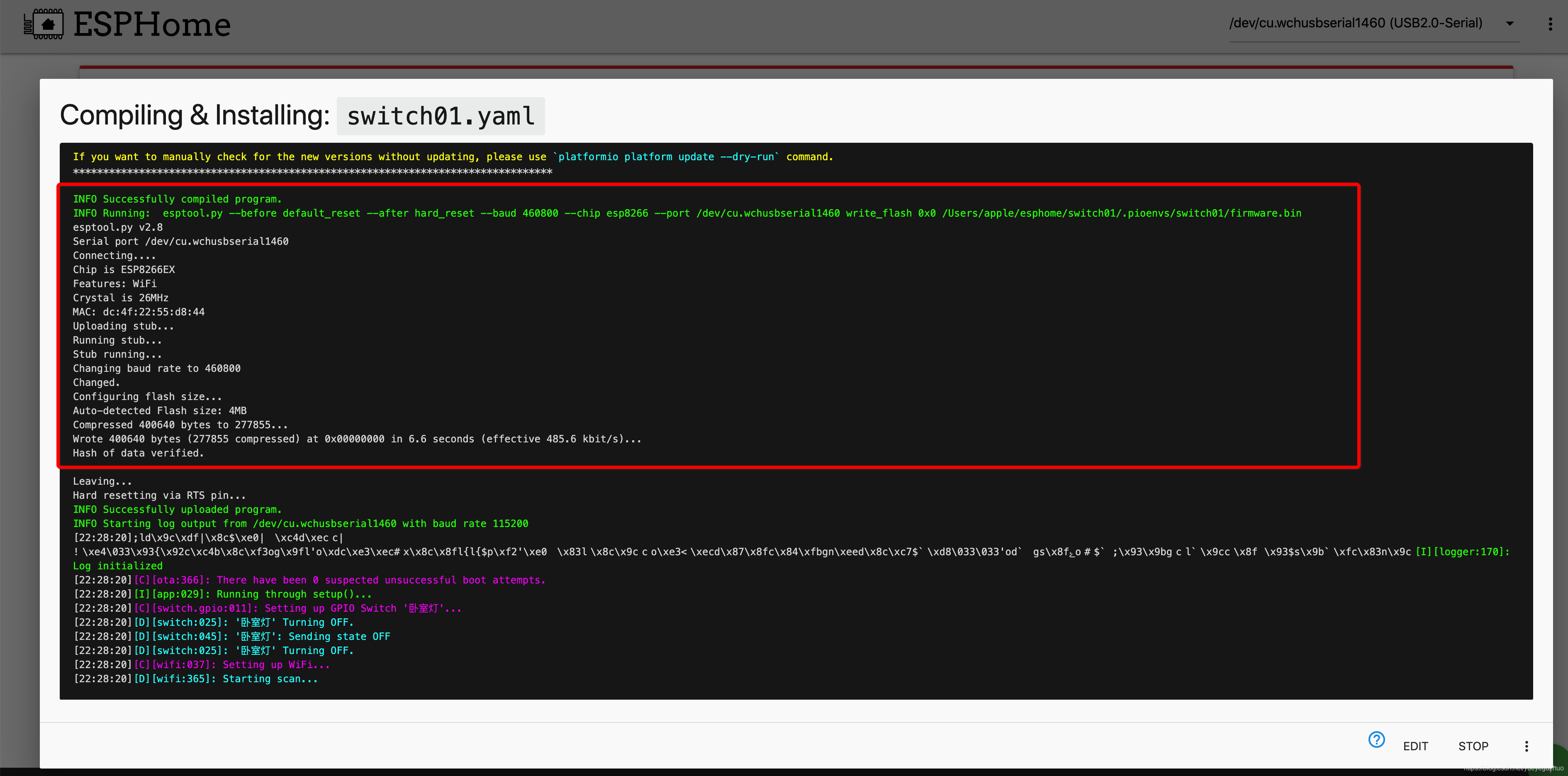

7> 等待下载完成(一般需要几分钟, 网络不好的情况下, 可能会10分钟)

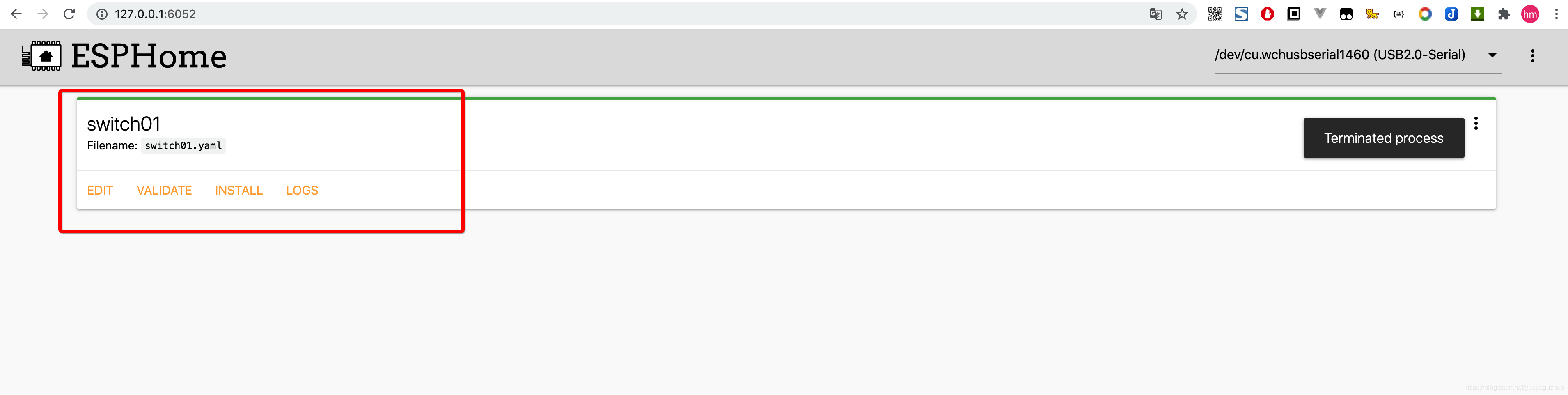

	完成后,等待设备联网

在这里插入图片描述

在这里插入图片描述

测试:

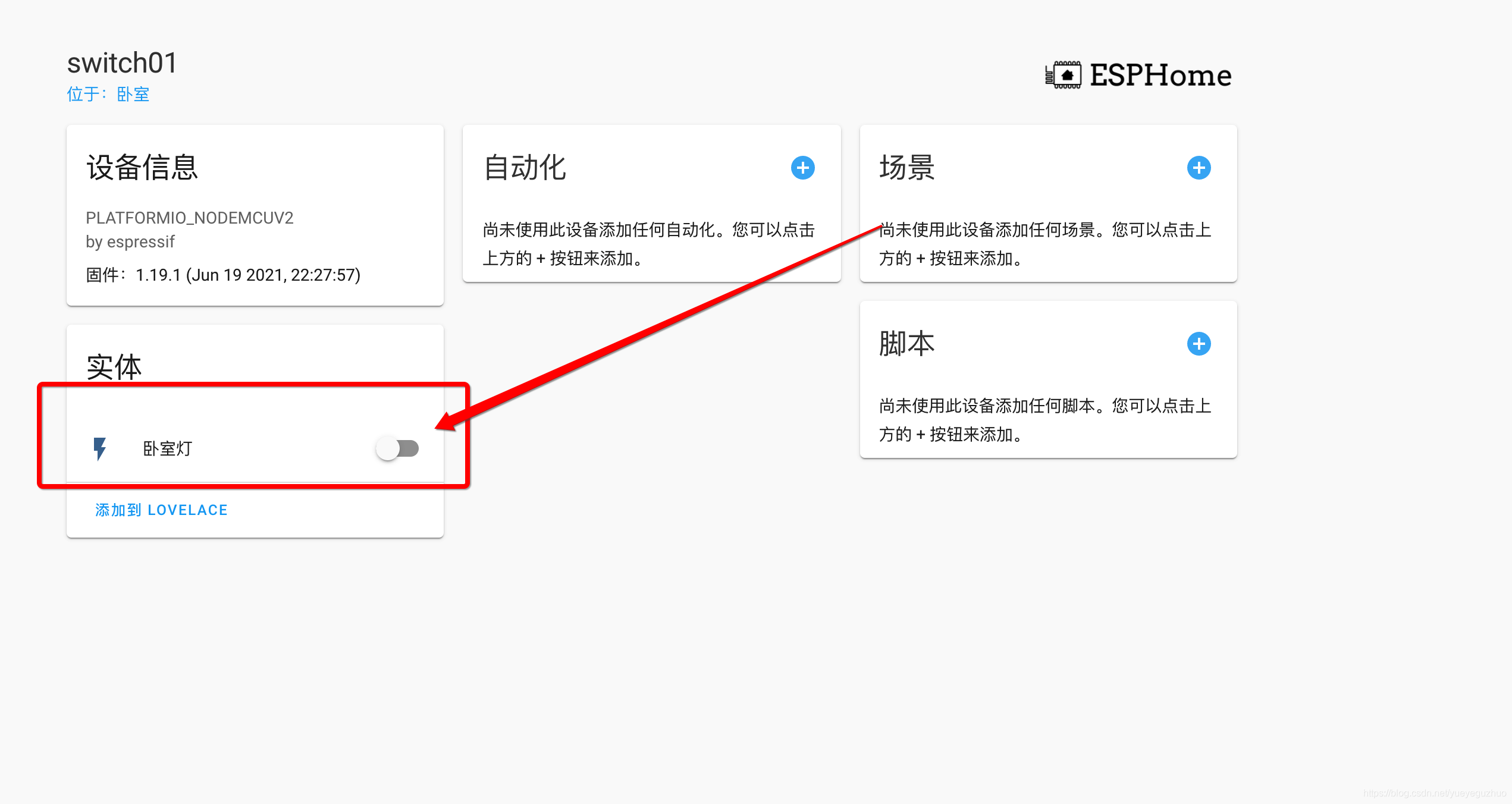

在HomeAssistant 增加esphome集成后, 即可实现远程控制 (HomeAssistant相关安装配置请参考相关官方教程)

在这里插入图片描述
