立创EDA遇到 “PCB导出BOM表，元器件部分缺失” 的解决办法

已于 2025-02-17 10:13:03 修改
阅读量1.1k 收藏 1
点赞数 1
文章标签： pcb工艺 嵌入式硬件
于 2025-02-17 10:06:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yuguoyu123456/article/details/145675750
版权

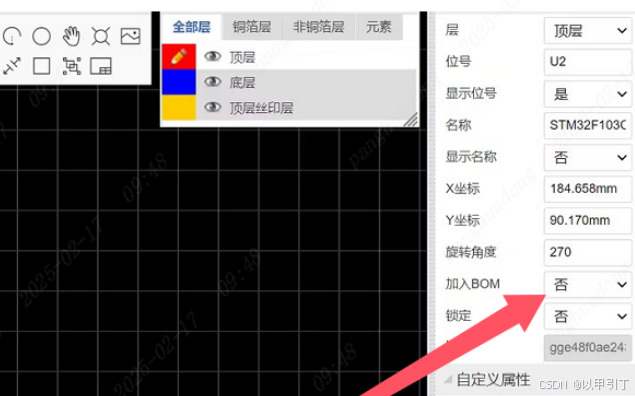

原因：PCB界面部分元件误选了，“不加入BOM——“否””
在这里插入图片描述

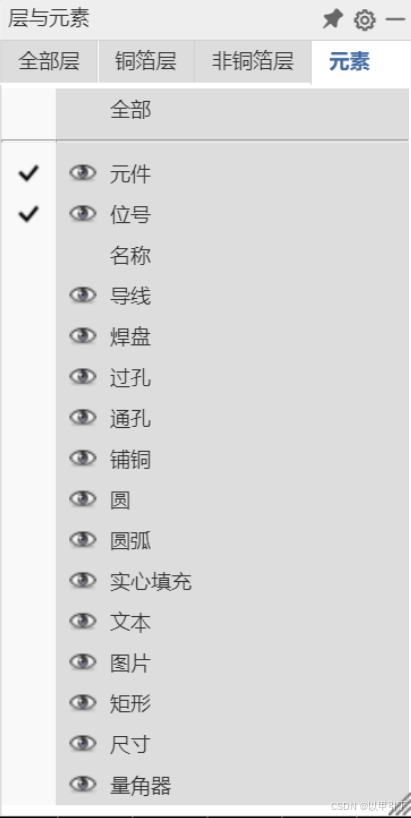

解决办法：①
在这里插入图片描述

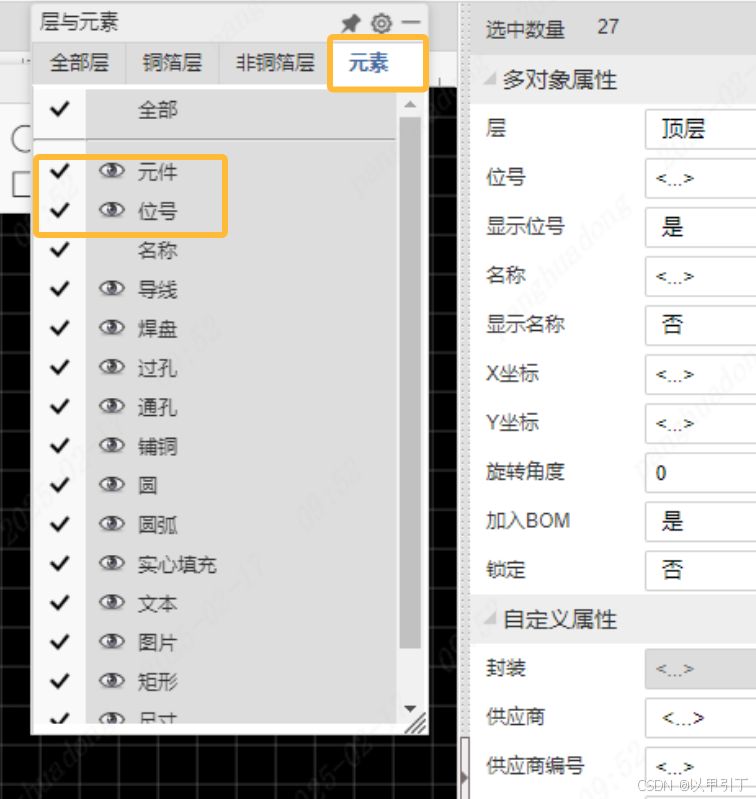

②只保留“元件”+“位号”：
在这里插入图片描述

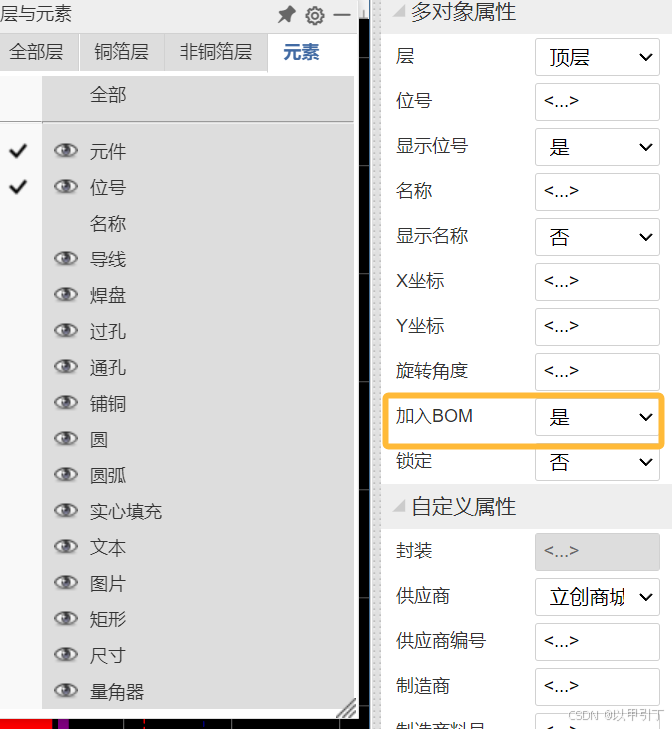

③然后：Ctrl+A全选PCB的所有东西（因为筛选了，所以只有元器件才能被自动选中）—> 右边选项框设置：加入BOM——“是”：
在这里插入图片描述

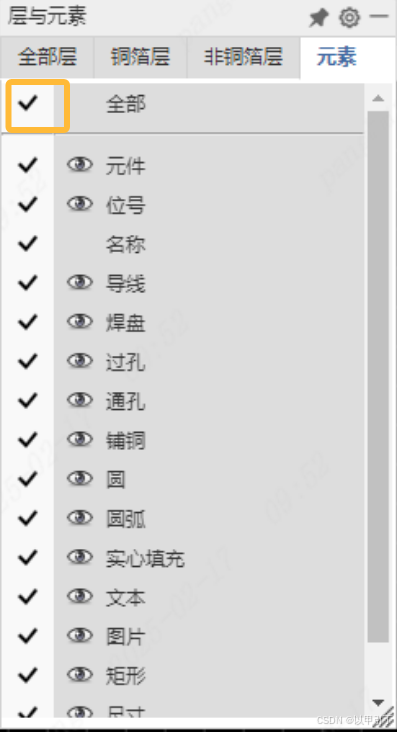

④最后，再复原“元素框”为全选，就可以顺畅导出全部BOM，搞定啦！！！
在这里插入图片描述
⑤ 点赞、留言、收藏、转发，助我秦始皇重回世界巅峰 ！！！
