两线制4-20mA 电路设计原理分析

一、两线制电路的常用形式
图1是4至20mA两线变送器的简化示意图，它通常被称为V-I转换器。设计的变送器有两个没有固定极性的外部输入端子；正极或负极导线可以连接到任一端。这种反向极性保护是通过二极管桥整流完成的。正极提供变送器所需的电源电压，而负极则为回流电流提供路径。

图1
将所有元件替换为理想的对应项(如理想opa)时，将显示一个起始点推导简化传递函数。通过理想OPA的特性，两个输入端U3具有相同的潜力。在这个参考设计中，负输入端被驱动到本地地。理想情况下，没有输入偏置电流流入U3的输入端;因此，通过R2和R1的电流必须等于通过R3的电流，如I3所示。这个KCL方程如图2所示

图2
迭代的一个重要概念是电流循环中静态电流的返回路径。母线电压为发射机的模拟部分提供电源的LDO。这些部分是负责规划当前水平和维护当地地面。的静止电流Iq所有有效元件最终从节点A返回，节点A与通过R5和的电流结合通过电阻R4返回到总线电压(V-)。U3的负反馈保证了两个输入
通过偏置Q1 NPN BJT的基极，OPA的两个终端被驱动到相同的电压。BJT通过R5传导电流，匹配R3和R4之间的电压，其关系如下图3：

图3

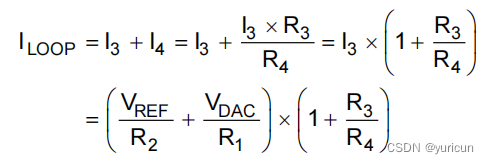

电流I3和I4然后组合形成输出回路电流，如下图4关系：

图4
