华为认证实验：STP的基本配置

本文实验参考来源：《华为HCIA-Datacom认证实验指南》

▲需要领取本书资源，评论区告诉我

一、实验目的

• l 掌握修改交换机STP模式的方法
• l 掌握修改桥优先级，控制根桥选举的方法
• l 掌握修改端口优先级，控制根端口和指定端口选举的方法

二、实验拓扑

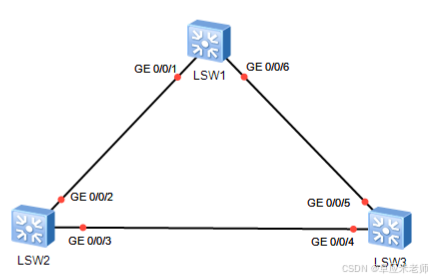

实验拓扑如图所示：

三、实验步骤

1、在交换机LSW1、LSW2和LSW3上开启STP

配置LSW1

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname LSW1

[LSW1]stp mode stp  // STP的模式为STP，默认是MSTP。

配置LSW2

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname LSW2

[LSW2]stp mode stp

配置LSW3

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname LSW3

[LSW3]stp mode stp

2、步骤2 查看STP

查看生成树的状态，以LSW1为例

[LSW1]display stp

-------[CIST Global Info][Mode STP]-------

CIST Bridge         :32768.4c1f-ccea-2663       //自身的桥ID

Config Times        :Hello 2s MaxAge 20s FwDly 15s MaxHop 20 //设备配置的时间参数

Active Times        :Hello 2s MaxAge 20s FwDly 15s MaxHop 20 //设备正在运行的时间参数

CIST Root/ERPC      :32768.4c1f-cc06-69ba / 20000   //当前的根桥ID，与根路径开销

CIST RegRoot/IRPC   :32768.4c1f-ccea-2663 / 0

CIST RootPortId     :128.1 //根端口的protid

BPDU-Protection     :Disabled  //bpdu保护功能，disabled为未开启状态

TC or TCN received  :110 //收到tc或者tcn报文的数量

TC count per hello  :0

STP Converge Mode   :Normal

Time since last TC  :0 days 0h:2m:41s

Number of TC        :12

Last TC occurred    :GigabitEthernet0/0/1

【技术要点】

①显示信息还包括各个接口的状态，在上述输出中已经按ctrl+c结束显示。

②时间参数解释。Hello代表交换机周期发送bpdu的时间，2s一次。Max age默认为20s，非根交换机20s内没收到根桥发送的bpdu，则认为根桥失效，将重新选举根桥。Fwdly默认15s，代表转发延迟，主要用于stp防止临时环路。

查看各交换机上生成树的状态信息摘要

[LSW1]display stp brief

 MSTID  Port                        Role  STP State     Protection

   0    GigabitEthernet0/0/1        ROOT  FORWARDING      NONE

   0    GigabitEthernet0/0/6        ALTE  DISCARDING      NONE

以上输出表明端口的角色、状态、以及保护功能

①role：表示该端口在stp的端口角色，root为根端口、alte为预备端口、desi为指定端口

②stp state：表示该端在stp的端口状态。Forwarding为转发状态、discarding为阻塞状态、listening为侦听状态、learning为学习状态。

③protection：表示该端口开启的保护功能，none表示没有开启。

[LSW2]display stp brief

 MSTID  Port                        Role  STP State     Protection

   0    GigabitEthernet0/0/2        DESI  FORWARDING      NONE

   0    GigabitEthernet0/0/3        DESI  FORWARDING      NONE

[LSW3]display stp brief

 MSTID  Port                        Role  STP State     Protection

   0    GigabitEthernet0/0/4        ROOT  FORWARDING      NONE

   0    GigabitEthernet0/0/5        DESI  FORWARDING      NONE

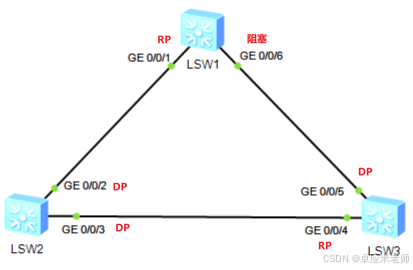

综合根桥ID信息以及各个交换机上的端口信息，可得当前拓扑：

▲端口信息

四、实验调试

（1）把LSW1的优先级改成0，把LSW3的优先级改成4096

LSW1的配置

[LSW1]stp root primary   //把LSW1变成主根网桥

【技术要点】

stp root primary 命令是把交换机的优先级设置为0，相当于命令stp priority 0

LSW3的配置

[LSW3]stp root secondary  //把SW1变成备用根网桥

【技术要点】

stp root secondary 命令是把交换机的优先级设置为4096，相当于命令stp priority 4096

（2）查看交换机LSW2上生成树的状态信息摘要

[LSW2]display stp brief

 MSTID  Port                        Role  STP State     Protection

   0    GigabitEthernet0/0/2        ROOT  FORWARDING      NONE

   0    GigabitEthernet0/0/3        ALTE  DISCARDING      NONE

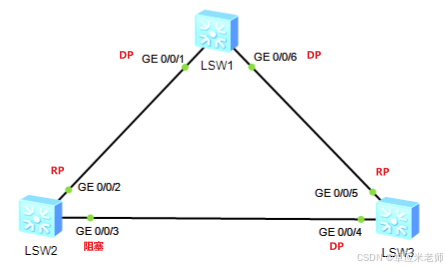

综合根桥ID信息以及各个交换机上的端口信息，可得当前拓扑：

▲端口信息

【技术要点】

交换机选举根桥的过程为：交换机相互之间会泛洪自己产生的BPDU，BPDU包含了本交换机的BID等信息，BID就由交换机的stp优先级和mac地址组成，BID的取值范围为0-65535，默认情况下数值为32768。设备之间互相比较各自的BID，数值越小的越优先。具体过程为，先比较优先级的大小，越小越优先，优先级相同再比较mac地址的大小，数值越小越优先。因此在本例中，当sw1的优先级配置为0的时候，将会成为这个交换网络的根桥。

---
