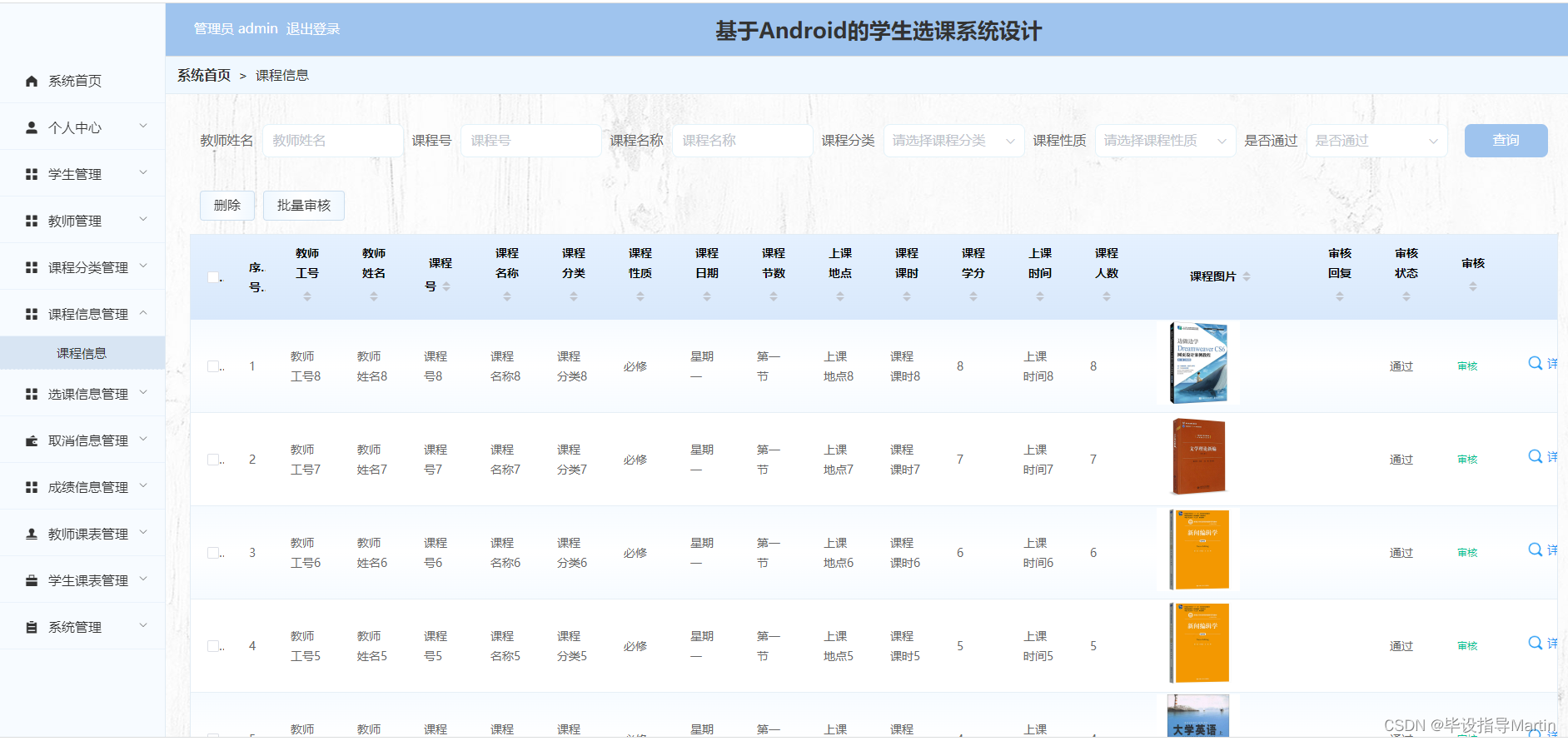

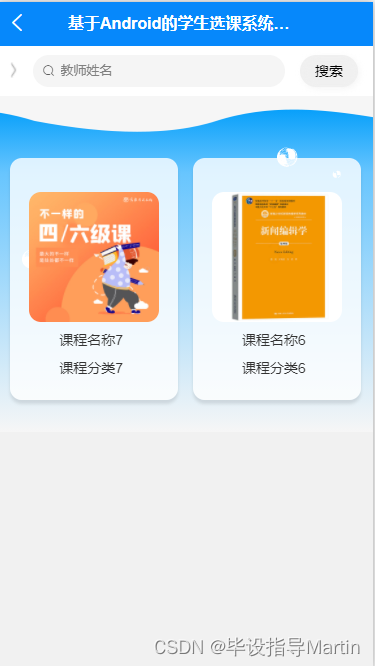

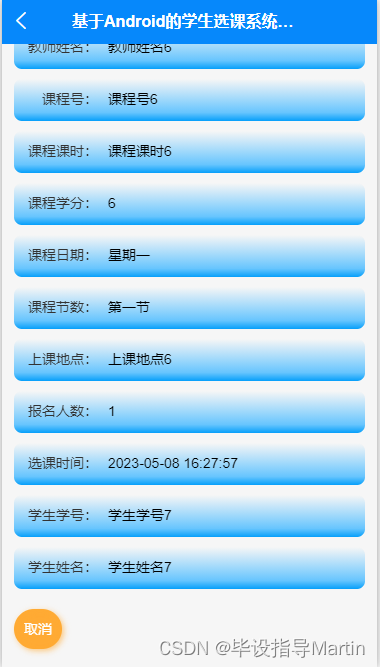

本文围绕学生选课系统展开，介绍了系统的数据库设计，包括使用MySQL数据库的设计原理和具体表结构，如分类表、公告表等。还阐述了系统E - R图设计，用于表示实体、属性和关系。此外，提及了我的课程界面和课程管理界面等的实现，以及系统调试与测试相关内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

注：展示部分文档内容和系统截图，需要完整的视频、代码、文章和安装调试环境请私信up主。

4.3系统结构图

如图4-2是该系统软件的功能结构图。

4.4系统E-R图设计

E-R图（Entity-Relationship Diagram）是一种用于表示实体、属性和实体之间关系的图形化工具，常用于数据库设计和概念建模。

E-R图采用实体（Entity）、属性（Attribute）和关系（Relationship）的概念，以图形的方式描述现实世界中的信息和它们之间的关系。它是一种高级的概念模型，旨在帮助开发人员和设计师更好地理解和规划数据库系统的结构。

在E-R图中，实体表示现实世界中的独立对象或概念，如人、物、事件等。每个实体可以具有属性，描述了实体的特征或特性。属性可以是简单的（如姓名、年龄）或复杂的（如地址、电话号码）。

关系表示实体之间的关联或联系。关系可以是一对一、一对多或多对多的关系，用于描述实体之间的连接方式。关系可以具有自己的属性，称为关系属性，用于描述关系本身的特征。

通过E-R图，可以清晰地展示实体、属性和关系之间的关系，以及它们之间的基本约束。这有助于数据库设计人员了解实体之间的联系，并规划出适当的数据模型，用于存储和管理相关数据。

管理员信息实体包括：编号，用户名，密码等属性，如图4-3所示。

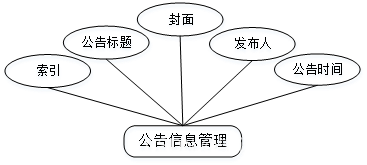

公告实体包括：主键，创建时间，标题，简介，发布时间，封面，内容等属性，如图4-4所示。

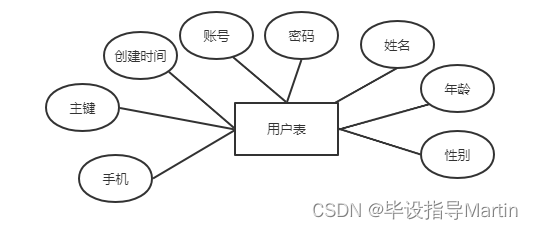

用户表信息实体包括：主键，创建时间，账号，密码，姓名，年龄，性别，手机等属性，如图4-5所示。

4.5数据库设计

4.5.1 设计原理

使用MySQL数据库来进行数据库的设计，主要的过程如下：

（1）确定需求：设计一个学生选课系统。系统需要存储学生，教师和课程的信息，并记录学生选修的课程。需求包括学生（教师）信息、课程信息等表以及学生选课关系。

（2）设计概念模型：根据需求，设计概念模型，表示实体、属性和它们之间的关系。我们可以使用实体关系图（ER图）来表示。

（3）转化为物理模型：将概念模型转化为物理模型，即数据库表的设计。根据实体和关系，确定表的结构、字段和约束。

（4）确定约束和索引：根据需求和性能考虑，确定表的约束和索引。例如，对于学生ID和课程ID字段，可以将其设置为唯一键，以确保数据的唯一性。

（5）设计数据类型和长度：根据实际需求和数据的特性，选择合适的数据类型和长度。例如，年龄可以选择整数类型（int）。

（6）创建表并设置关系：在MySQL数据库中，使用CREATE TABLE语句创建表，并使用FOREIGN KEY约束来设置实体之间的关系。

（7）设计索引：根据查询需求和性能优化考虑，可以为表中的某些字段创建索引。

（8）完善表结构和约束：根据具体需求，可以进一步完善表的结构和约束。

（9）进行测试和优化：在设计完表结构后，进行测试和优化是非常重要的。插入一些测试数据并执行常见的查询操作，确保表的结构和关系正确，并检查性能是否满足需求。根据测试结果，可以进行必要的优化和调整。

（10）文档化设计：最后，将数据库表的设计过程和结构文档化，记录表的结构、字段、约束、关系和索引等信息。这将有助于后续开发、维护和团队协作。

4.5.2 数据库表举例

分类表有以下描述信息。主键（id），创建时间（addtime），课程分类（category）。如表4-1所示。

表4-1分类表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
category	varchar	200	课程分类

公告表有以下描述信息。主键（id），创建时间（addtime），标题（title），简介（description），发布时间（datetime），封面（pic），内容（content）。如表4-2所示。

表4-2公告表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
description	longtext		简介
datetime	date		发布时间
pic	varchar	200	封面
content	longtext		内容

用户表有以下描述信息。主键（userid），创建时间（addtime），账号（accountid），密码（password），姓名（name），年龄（age），性别（sex），手机（tel），头像（pic）。如表4-3所示。

表4-3用户表

字段名称	类型	长度	字段说明	主键	默认值
userid	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
accountid	varchar	200	账号
password	varchar	200	密码
name	varchar	200	姓名
age	int		年龄
sex	varchar	200	性别
tel	varchar	200	手机
pic	varchar	200	头像

配置文件表有以下描述信息。主键（id），配置参数名称（name），配置参数值（value）。如表4-4所示。

表4-4配置文件表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
name	varchar	100	配置参数名称
value	varchar	100	配置参数值

选课信息表有以下描述信息。主键（id）创建时间（addtime）教师工号（jiaoshigonghao）教师姓名（jiaoshixingming）课程号（kechenghao）课程名称（kechengmingcheng）课程分类（kechengfenlei）课程课时（kechengkeshi）课程学分（kechengxuefen）课程日期（kechengriqi）课程节数（kechengjieshu）上课地点（shangkedidian）课程图片（kechengtupian）报名人数（kechengrenshu）选课时间（xuankeshijian）学生学号（xueshengxuehao）学生姓名（xueshengxingming）跨表用户id（crossuserid）跨表主键id（crossrefid）。如表4-5所示。

表4-5选课信息表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
jiaoshigonghao	varchar	200	教师工号
jiaoshixingming	varchar	200	教师姓名
kechenghao	varchar	200	课程号
kechengmingcheng	varchar	200	课程名称
kechengfenlei	varchar	200	课程分类
kechengkeshi	varchar	200	课程课时
kechengxuefen	float		课程学分
kechengriqi	varchar	200	课程日期
kechengjieshu	varchar	200	课程节数
shangkedidian	varchar	200	上课地点
kechengtupian	longtext	4294967295	课程图片
kechengrenshu	int		报名人数
xuankeshijian	datetime		选课时间
xueshengxuehao	varchar	200	学生学号
xueshengxingming	varchar	200	学生姓名
crossuserid	bigint		跨表用户id
crossrefid	bigint		跨表主键id
