需求

在图表加载的时候，默认只显示部分图例，只要图例显示部分，对应的柱图或者折线图也只显示对应的。点击一个按钮显示剩余的图例，或者点击置灰的图例让恢复显示。

核心

在legend里面的字段加个selected，然后设置不需要显示的数据标题：
以官方案例为例：

selected: {'邮件营销': false, '联盟广告': false}

使用按钮切换可以动态改变selected里面对象的键值即可：

this.options.legend.selected = {'邮件营销': false, '联盟广告': false};

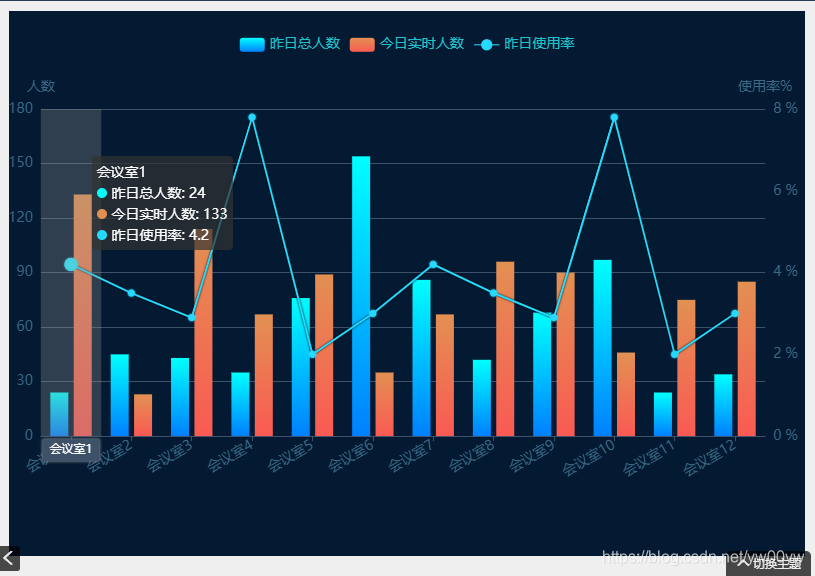

效果

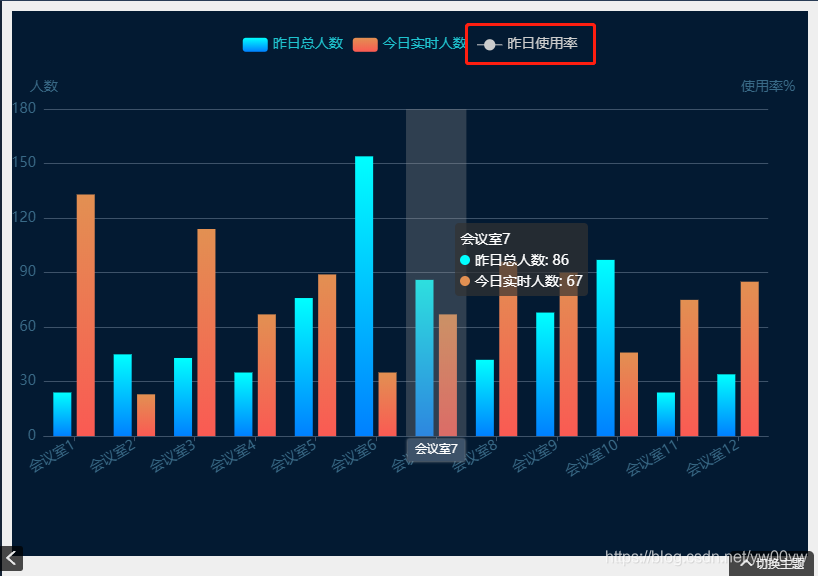

默认不展示折线

代码

option = {
    backgroundColor: '#031A32',
    tooltip: {
        trigger: "axis",
        axisPointer: {
            type: "shadow",
            label: {
                show: true
            }
        }
    },
    grid: {
        left: "4%",
        top: "18%",
        right: "5%",
        bottom: "22%"
    },
    legend: {
        data: ["昨日总人数", "今日实时人数", "昨日使用率"],
        top: "4%",
        textStyle: {
            color: "#1FC3CE",
            fontSize: 14
        },
        selected: {'昨日使用率': false} // 不需要显示的设置为false
    },
    xAxis: {
        data: [
            "会议室1",
            "会议室2",
            "会议室3",
            "会议室4",
            "会议室5",
            "会议室6",
            "会议室7",
            "会议室8",
            "会议室9",
            "会议室10",
            "会议室11",
            "会议室12"
        ],
        axisLine: {
            show: true, //隐藏X轴轴线
            lineStyle: {
                color: "#3d5269",
                width: 1
            }
        },
        axisTick: {
            show: true, //隐藏X轴刻度
            alignWithLabel: true
        },
        axisLabel: {
            show: true,
            textStyle: {
                color: "#396A87", //X轴文字颜色
                fontSize: 14
            },
            interval: 0,
            rotate: 30
        }
    },
    yAxis: [{
            type: "value",
            name: "人数",
            nameTextStyle: {
                color: "#396A87",
                fontSize: 14
            },
            splitLine: {
                show: true,
                lineStyle: {
                    width: 1,
                    color: "#3d5269"
                }
            },
            axisTick: {
                show: false
            },
            axisLine: {
                show: false
            },
            axisLabel: {
                show: true,
                textStyle: {
                    color: "#396A87",
                    fontSize: 14
                }
            }
        },
        {
            type: "value",
            name: "使用率%",
            nameTextStyle: {
                color: "#396A87",
                fontSize: 14
            },
            position: "right",
            splitLine: {
                show: false
            },
            axisTick: {
                show: false
            },
            axisLine: {
                show: false,
                lineStyle: {
                    color: "#396A87",
                    width: 2
                }
            },
            axisLabel: {
                show: true,
                formatter: "{value} %", //右侧Y轴文字显示
                textStyle: {
                    color: "#396A87",
                    fontSize: 14
                }
            }
        }
    ],
    series: [{
            name: "昨日总人数",
            type: "bar",
            barWidth: 18,
            itemStyle: {
                normal: {
                    color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [{
                            offset: 0,
                            color: "#00FFFF"
                        },
                        {
                            offset: 1,
                            color: "#0080FF"
                        }
                    ])
                }
            },
            data: [24, 45, 43, 35, 76, 154, 86, 42, 68, 97, 24, 34]
        },
        {
            name: "今日实时人数",
            type: "bar",
            barWidth: 18,
            itemStyle: {
                normal: {
                    color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [{
                            offset: 0,
                            color: "#E29052"
                        },
                        {
                            offset: 1,
                            color: "#FA5A53"
                        }
                    ])
                }
            },
            data: [133, 23, 114, 67, 89, 35, 67, 96, 90, 46, 75, 85]
        },
        {
            name: "昨日使用率",
            type: "line",
            yAxisIndex: 1, //使用的 y 轴的 index，在单个图表实例中存在多个 y轴的时候有用
            showAllSymbol: true, //显示所有图形。
            symbol: "circle", //标记的图形为实心圆
            symbolSize: 6, //标记的大小
            itemStyle: {
                //折线拐点标志的样式
                color: "#26D9FF",
                borderColor: "#26D9FF",
                width: 2,
                shadowColor: "#26D9FF",
                shadowBlur: 2
            },
            lineStyle: {
                color: "#26D9FF",
                width: 2,
                shadowBlur: 2
            },
            data: [4.2, 3.5, 2.9, 7.8, 2, 3, 4.2, 3.5, 2.9, 7.8, 2, 3]
        }
    ]
}
