PLC：22个基本梯形图和指令表，一图一指令，爱好者必备

大家好我是小豆，有不少朋友问如何学习PLC，学习PLC首先要看懂梯形图，看懂梯形图首先记住指令表，就像我们看电路图，首先认识电气符号，那么今天小豆就给大家一起学习PLC

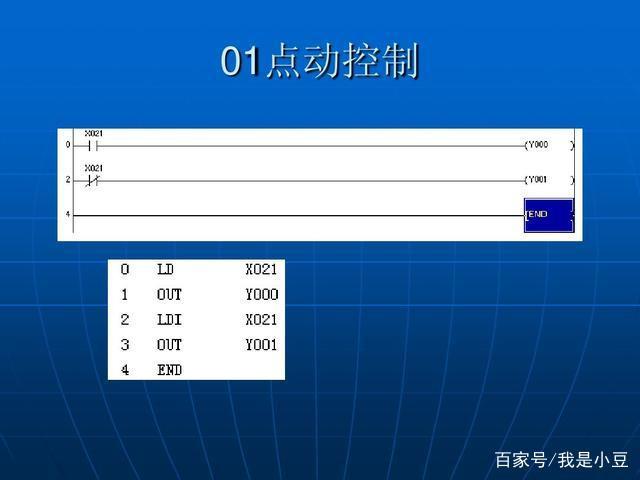

大家看下图点动控制电路，

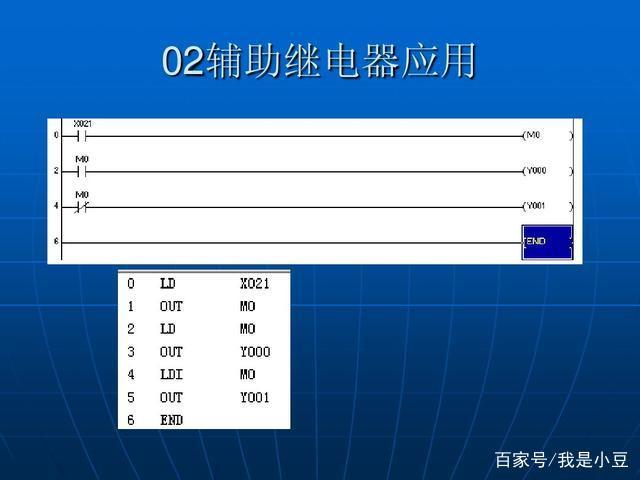

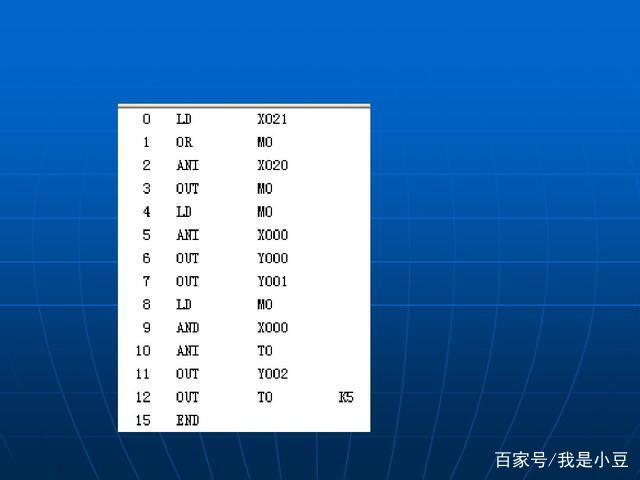

2：辅助继电器

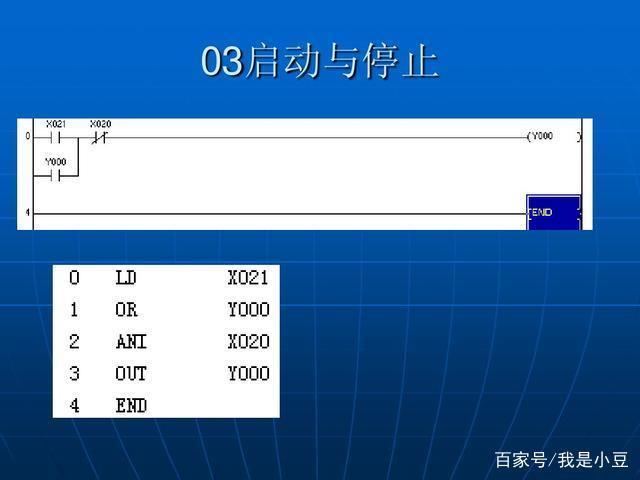

3：启动与停止

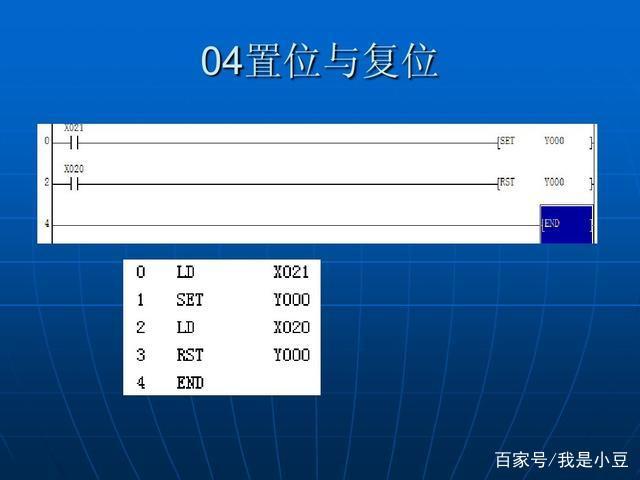

4：置位与复位

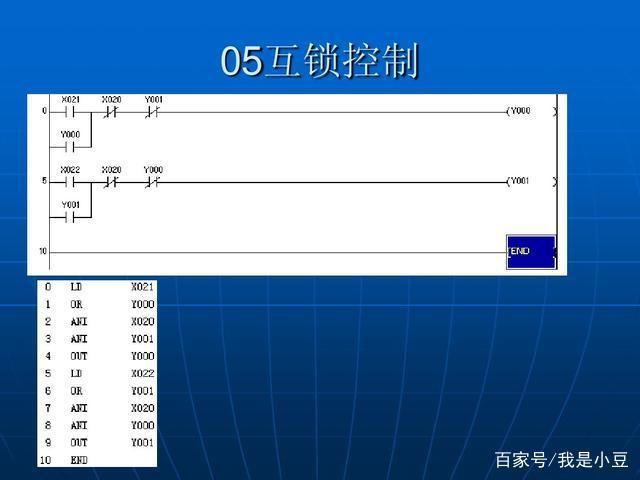

5：互锁控制

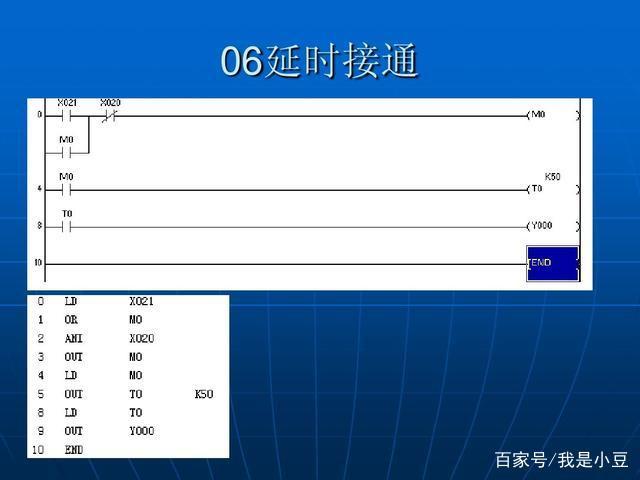

6：延时接通

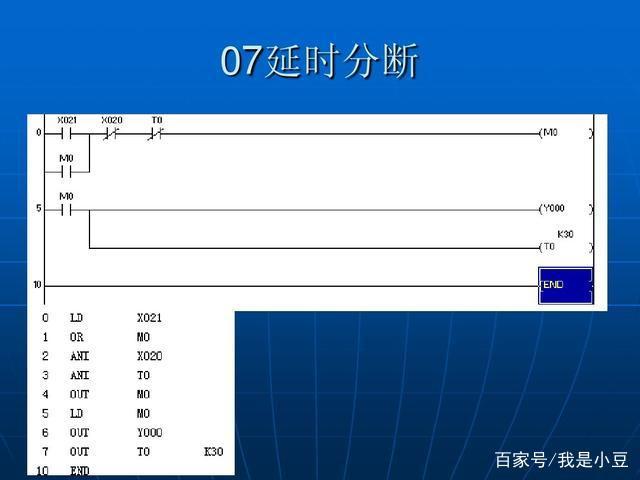

7：延时断开

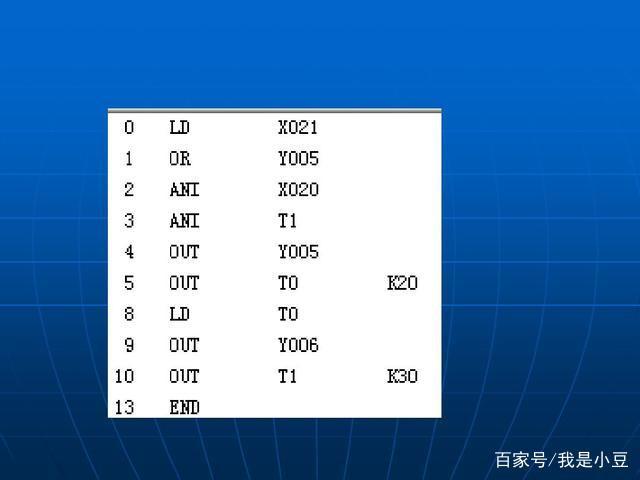

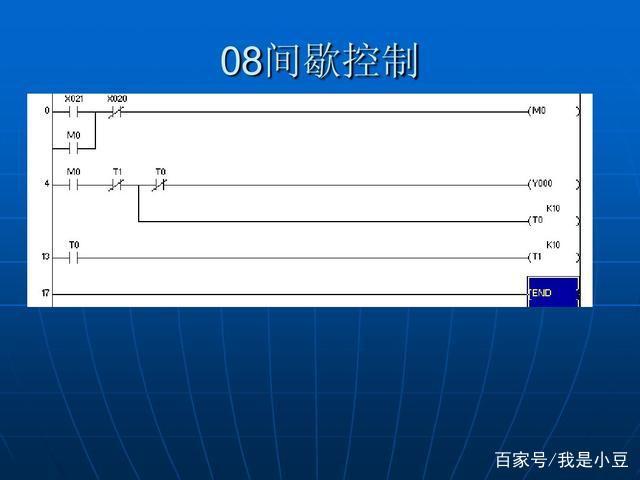

8：间歇控制

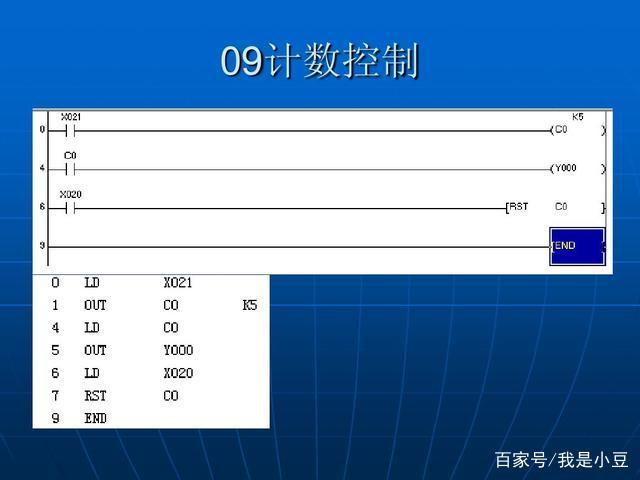

9：计数控制

感谢大家阅读。说的不恰当的地方还请师傅们及时斧正，感谢！欢迎关注：我是小豆，一起交流学习电气电工知识！
