Intel的quartus prime CPLD程序下载指南

Quartus prime 程序下载指南

Intel的quartus prime为用户免费使用，其官方下载地址：

https://www.intel.cn/content/www/cn/zh/software/programmable/quartus-prime/overview.html

英特尔®（前身为 Altera 公司）下载电缆可以用于英特尔 FPGA的电路内重新配置。下载电缆也可以用于MAX® II、MAX  V、MAX 3000A和MAX 7000器件的在系统编程。

采用英特尔 FPGA 下载电缆，将修改后的设计直接下载到器件中，简化了原型开发，连续完成多次设计迭代。可选择的下载电缆类型：ByteBlaster II、USB-Blaster和EthernetBlaster下载电缆

本例使用USB-Blaster下载电缆，使用说明如下：

第一步：安装好Quartus Prime Lite Edition软件；

第二布：以管理员身份运行Quartus Prime Lite Edition软件；

第三步：安装USB-Blaster驱动程序，其驱动程序在Quartus Prime Lite Edition软件安装过程中已装入。

              计算机插入USB-Blaster仿真器，在USB-Blaster插入后会提示自动安装软件，安装完成后查看计算机->管理->设备管理器，显示USB-Blaster仍有黄色惊叹号，需手动安装驱动程序。

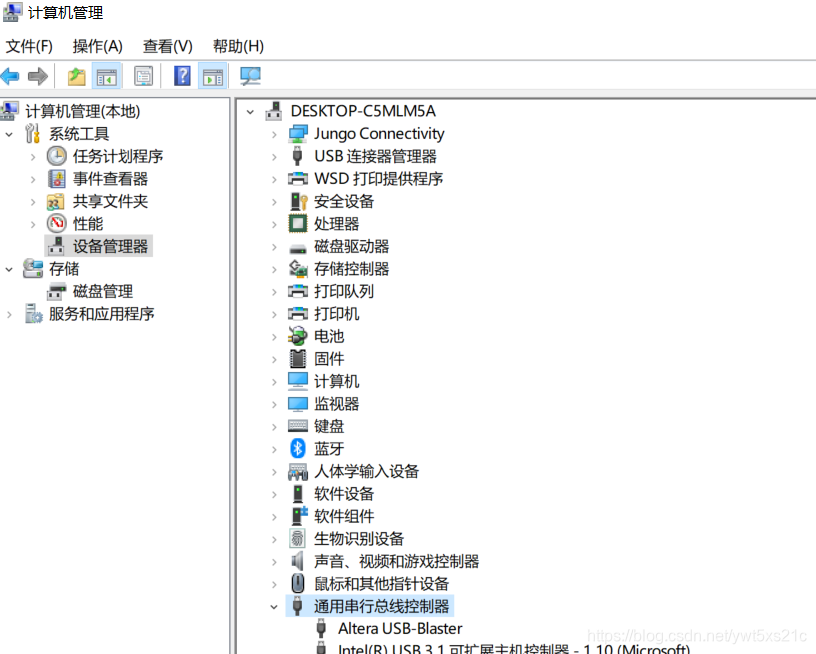

              按步骤手动安装驱动程序，选择搜索Quartus Prime的安装路径，参考本机路径C:\intelFPGA_lite\19.1\quartus\drivers\usb-blaster。需注意usb-blaster有usb-blaster-ii和usb-blaster两个文件夹，根据所用仿真器选择即可。安装完成后查看计算机->管理->设备管理器，显示USB-Blaster工作正常。

第四步：将USB-Blaster仿真器接入目标板，而后给目标板上电。

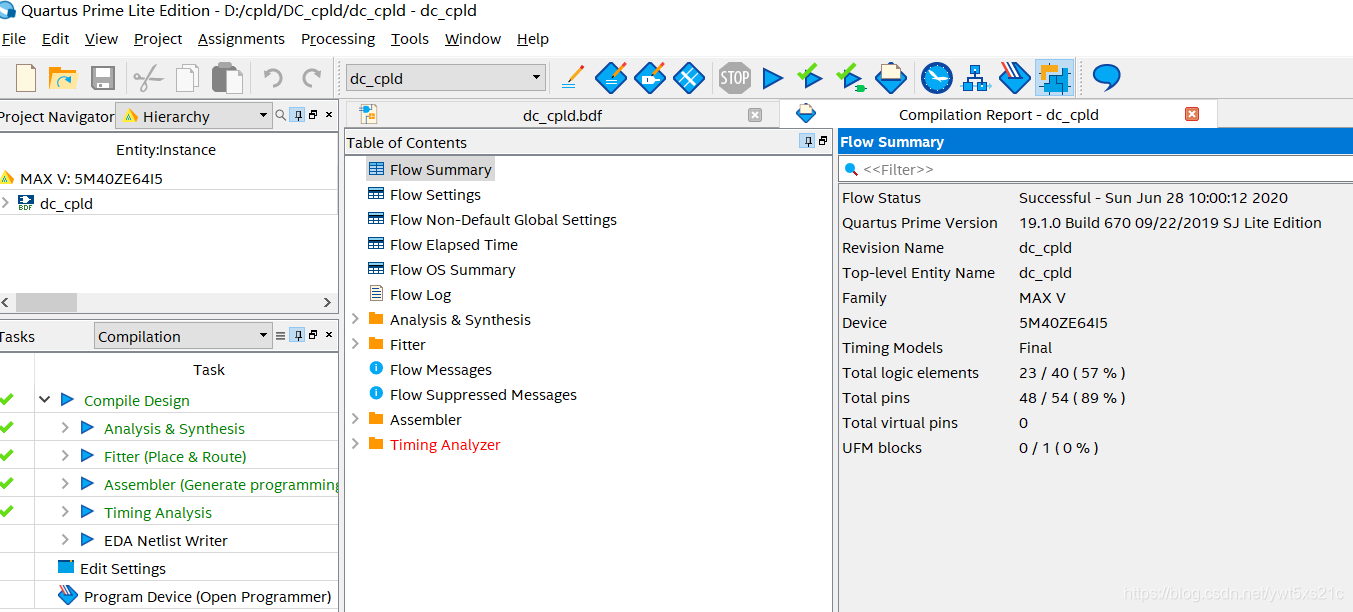

第五步：编译Quartus Prime的CPLD工程，应保证所有项目通过无错误。如下示例：

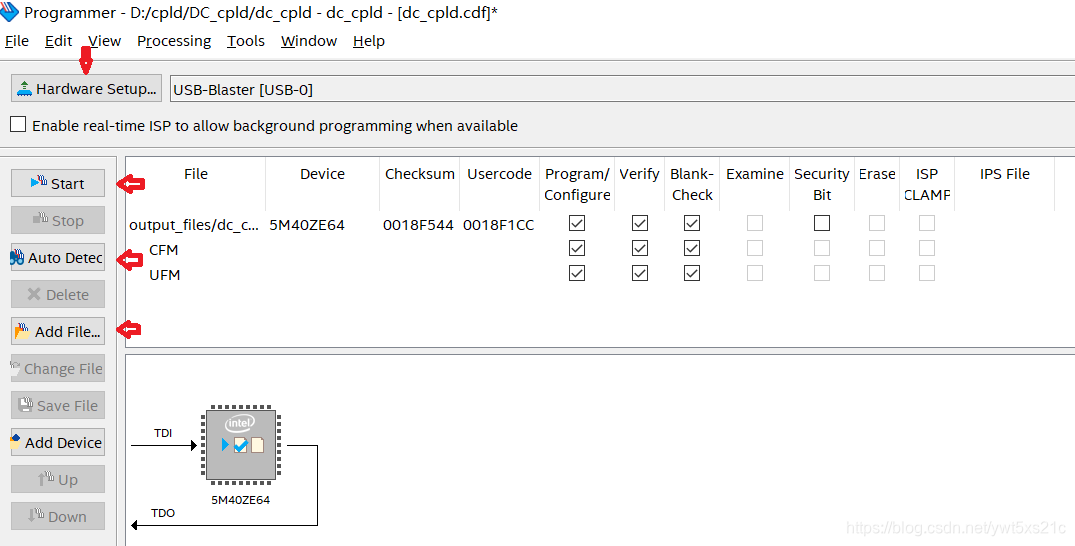

第六步：选择Tools->programmer。在弹出的programmer界面点击进入Hardware Setup，在Currently selected hardware里选择USB-Blaster并Close。此时在programmer界面可选择Auto Detec应能检查到目标器件，可刷出对应器件的编程信息，示例如下：

本例以5M40ZE64为例，可选择Program/Configure,Verify,Blank-Check等项，点击“Start”按钮进行编程。

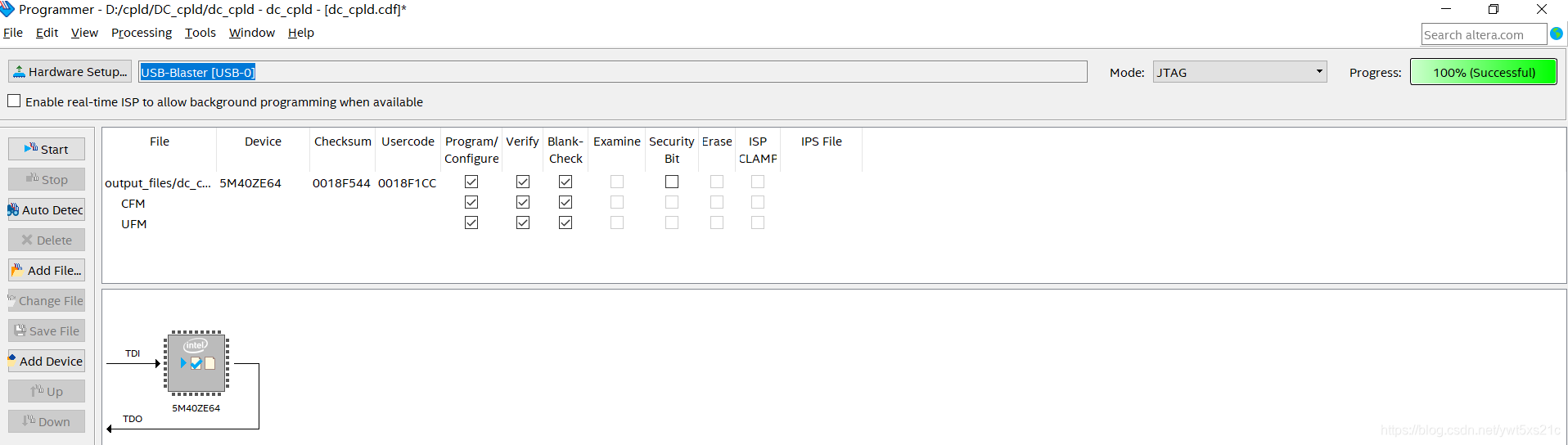

编程成功会在Porgress里提示100%Successful.

当然，在没有工程引导的情况下，也可以在Add File项里添加可编程文件直接进行编程操作。

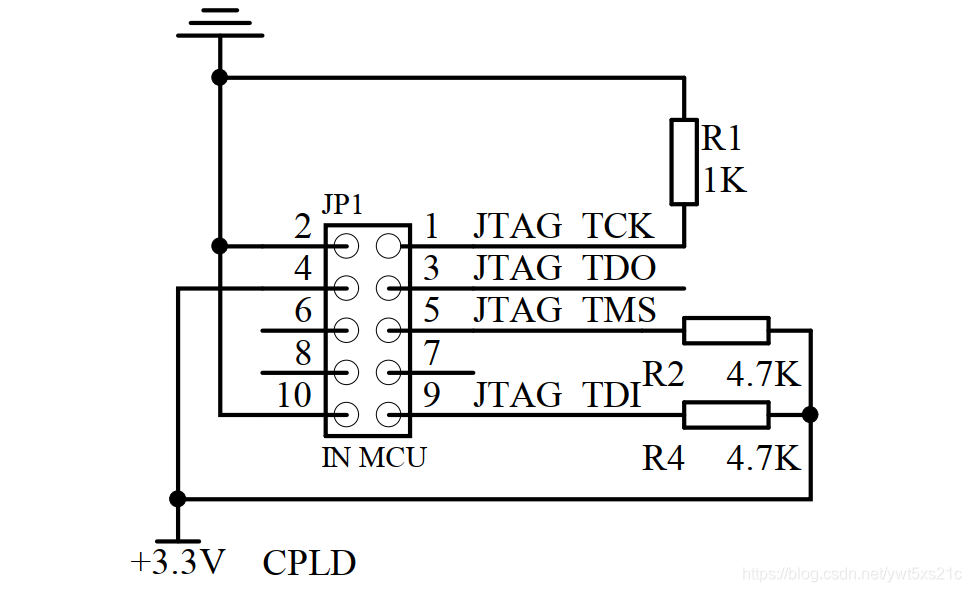

随文附笔者的JTAG接口电路，经测试可用。
