QT Creator生成uml类图

先说方法，使用Doxygen工具，笔者用的虚拟机linux系统下的qt5.7，没找到自带的uml生成类的工具。

1、Doxygen 安装

在 Ubuntu 系统中，执行下面命令安装 doxygen 和 graphviz 软件包。

sudo apt install graphviz    # 用于生成代码关系图
sudo apt install doxygen

2、使用示例

进入工程目录，执行下面命令生成配置文件

doxygen -g Doxygen.config

找到生成的配置文件，用记事本打开，修改配置文件 Doxygen.config，找到以下三项，修改NO为YES，如找不到，可以复制添加。

EXTRACT_ALL            = YES
HAVE_DOT               = YES
UML_LOOK               = YES
RECURSIVE              = YES

 在文件路径下，用命令行运行以下命令，根据代码生成文档

doxygen Doxygen.config

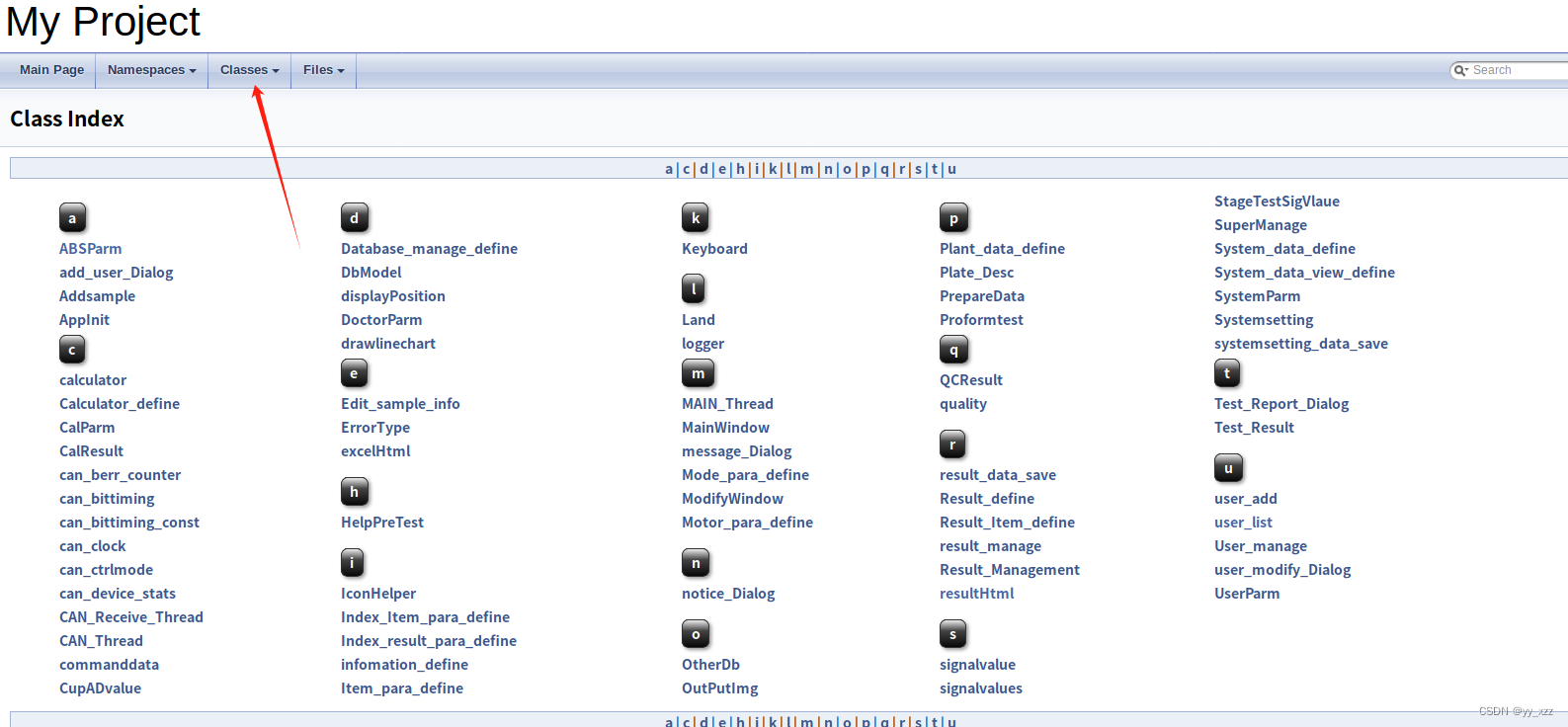

在工程目录下可以看到生成的 html 和 latex 目录，使用网络浏览器（例如 Chrome）打开 html 目录中的 index.html 文件，可以看到如下类似文档页面。

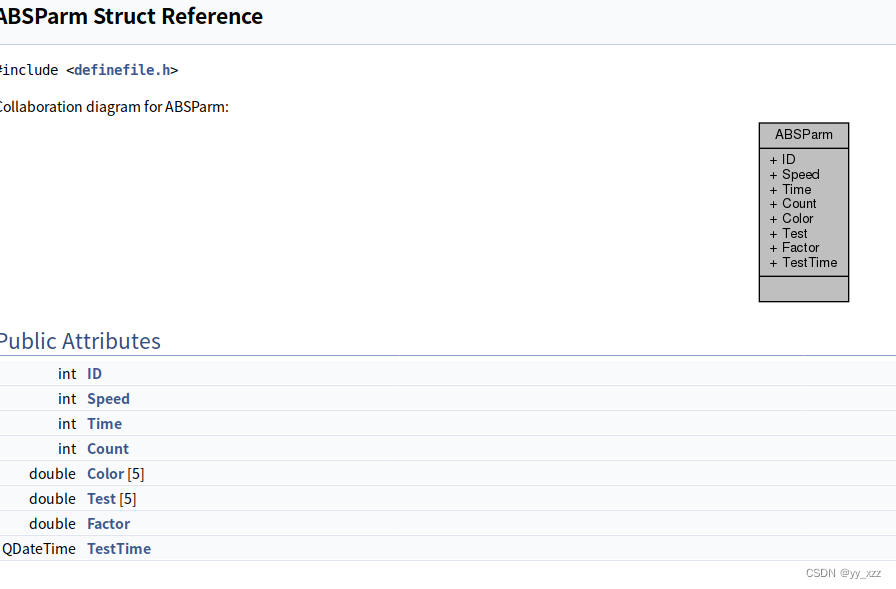

自行选择类，查看类图
