使用vs2019自动生成类图（纯c++项目或者qt项目）

目录

1. vs安装UML插件

2. 生成UML类图

---

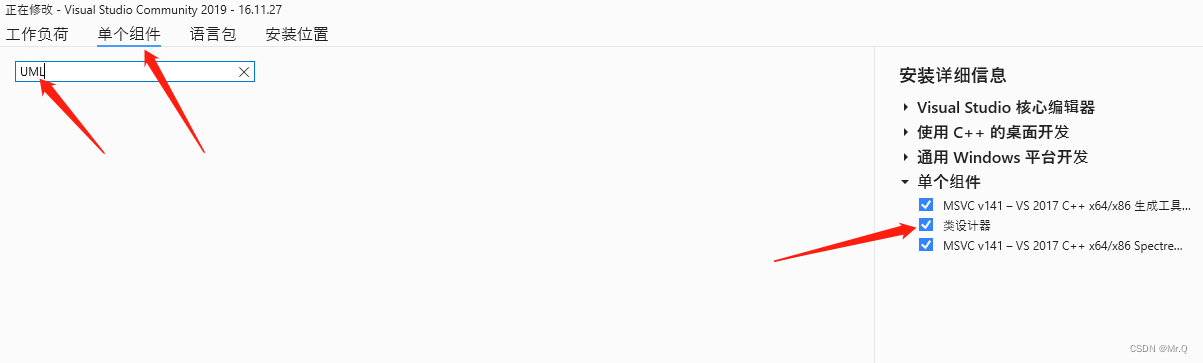

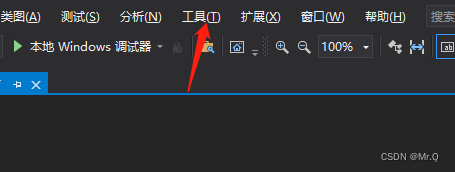

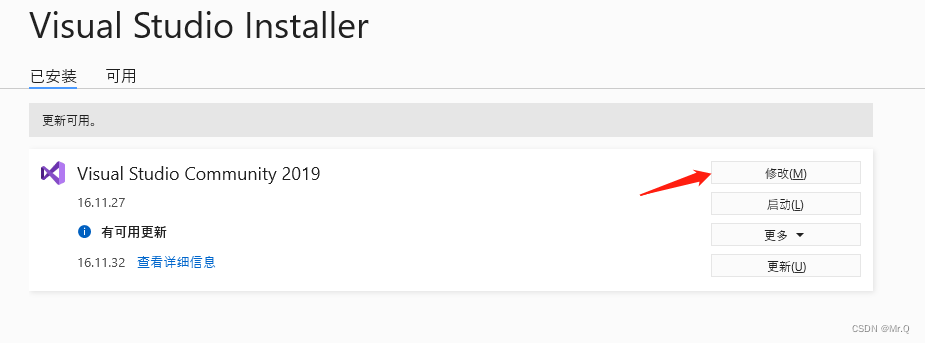

1. vs安装UML插件

2. 生成UML类图

如果是纯c++项目：

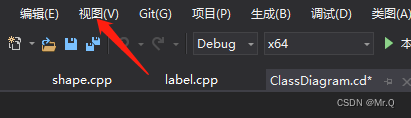

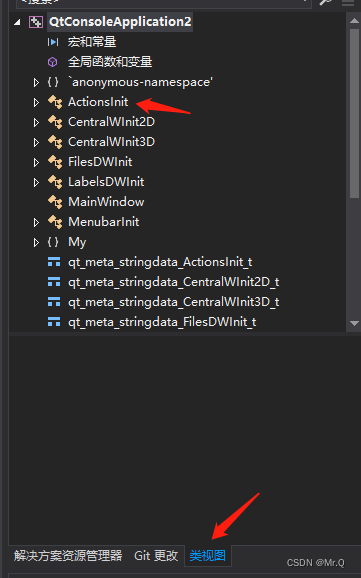

视图 -》类视图 。右击其中一个类，查看类图

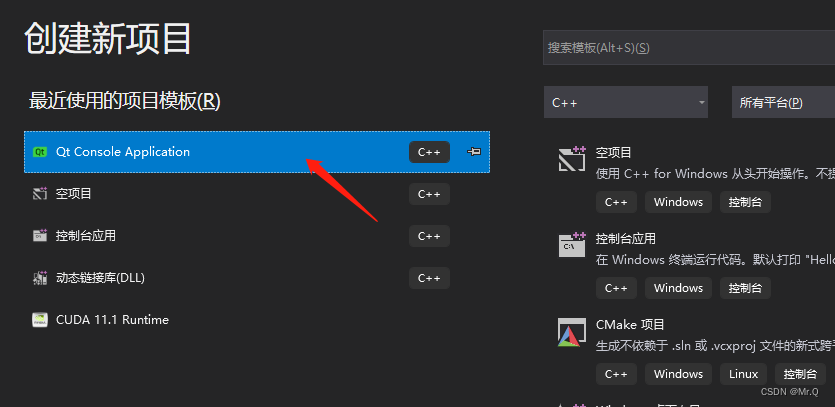

如果是查看已存在的Qt项目，则需要新建一个Qt Console Application

删除自动生成的main.cpp，然后点击项目，添加文件，导入所有的qt源文件即可。然后生成类图和纯c++一样。

问题：

（1）值不在预期范围内

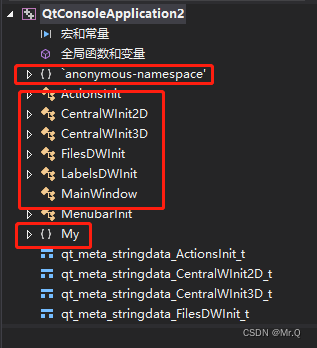

原因是直接右击项目，然后查看类视图时，整个项目包含了多个命名空间，源码不在同一个命名空间内，如下。

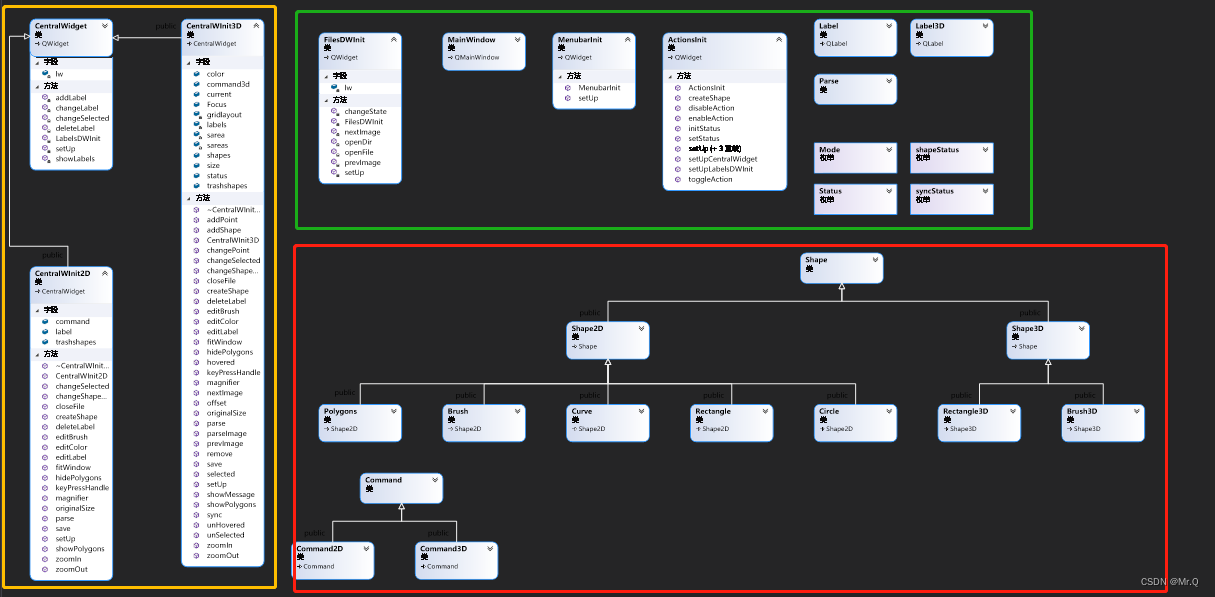

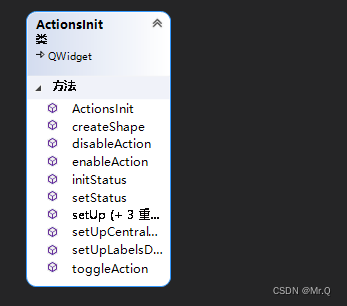

解决办法，分别右击每一个命名空间，查看类视图。上面的生成的类试图如下。
