华为实验5--利用单臂路由实现vlan间路由

实验原理

• 使用vlan技术来隔离二层广播域减少广播的影响，增强网络的安全性和管理性，缺点是也严格隔离了不同vlan之间的任何二层流量，使得不同vlan的用户不能直接互相通信。单臂路由就是解决vlan间通信的一种方法。
• 原理就是通过一台路由器，使得vlan之间的互通数据通过路由器进行三层转发。由于路由器接口有限，不能为每个路由器都配置一个接口。所以在一个路由器的一个物理接口上配置多个逻辑接口，以一当多。

实验目的

理解单臂路由的应用场景
掌握路由器子接口的配置方法
掌握子接口封装vlan的配置方法
理解单臂路由的工作原理

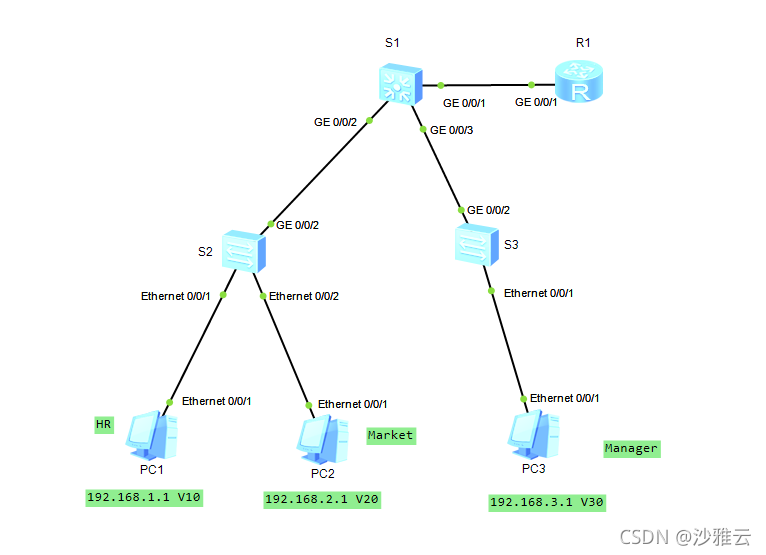

实验拓扑

实验步骤

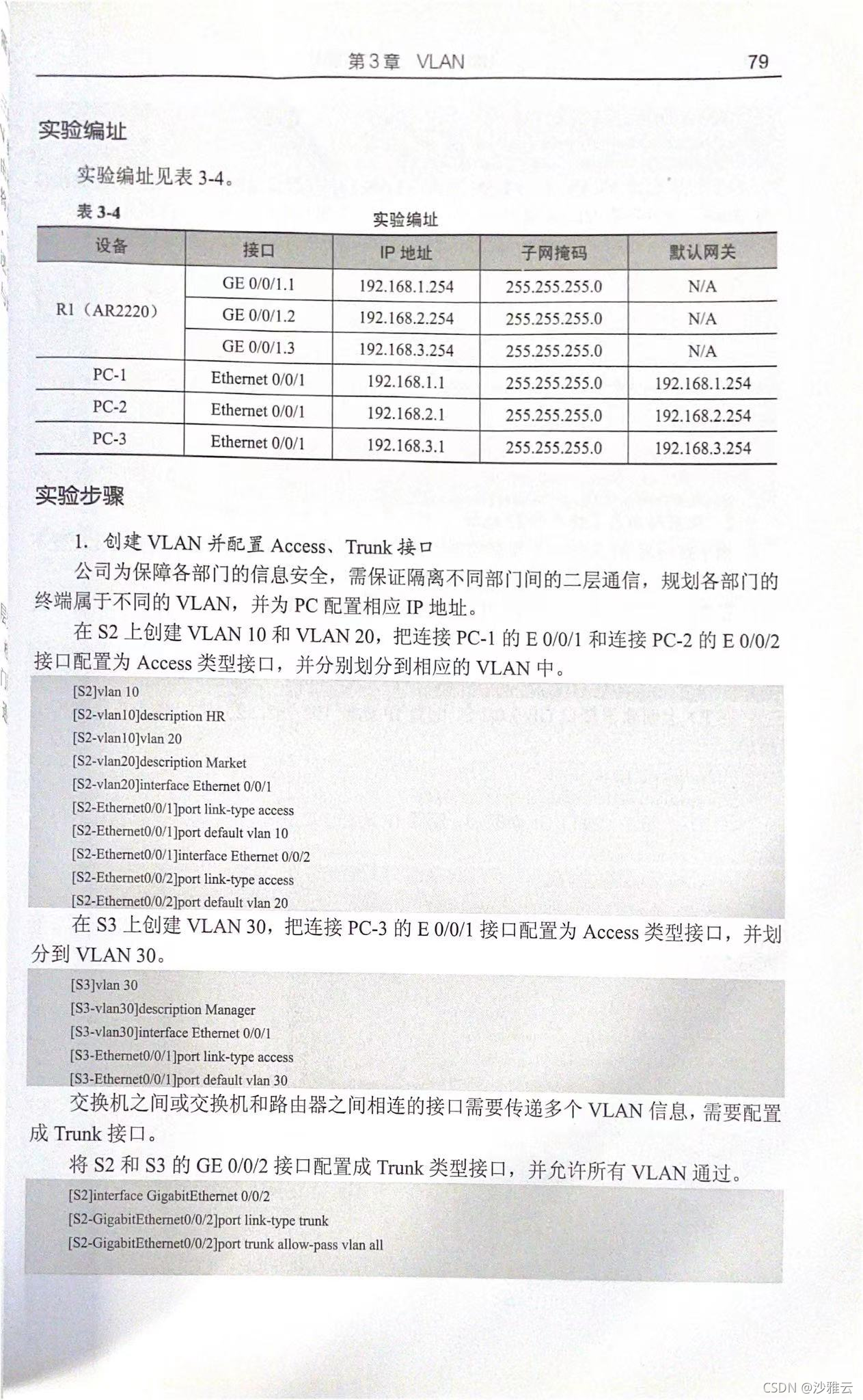

1，配置access和trunk端口

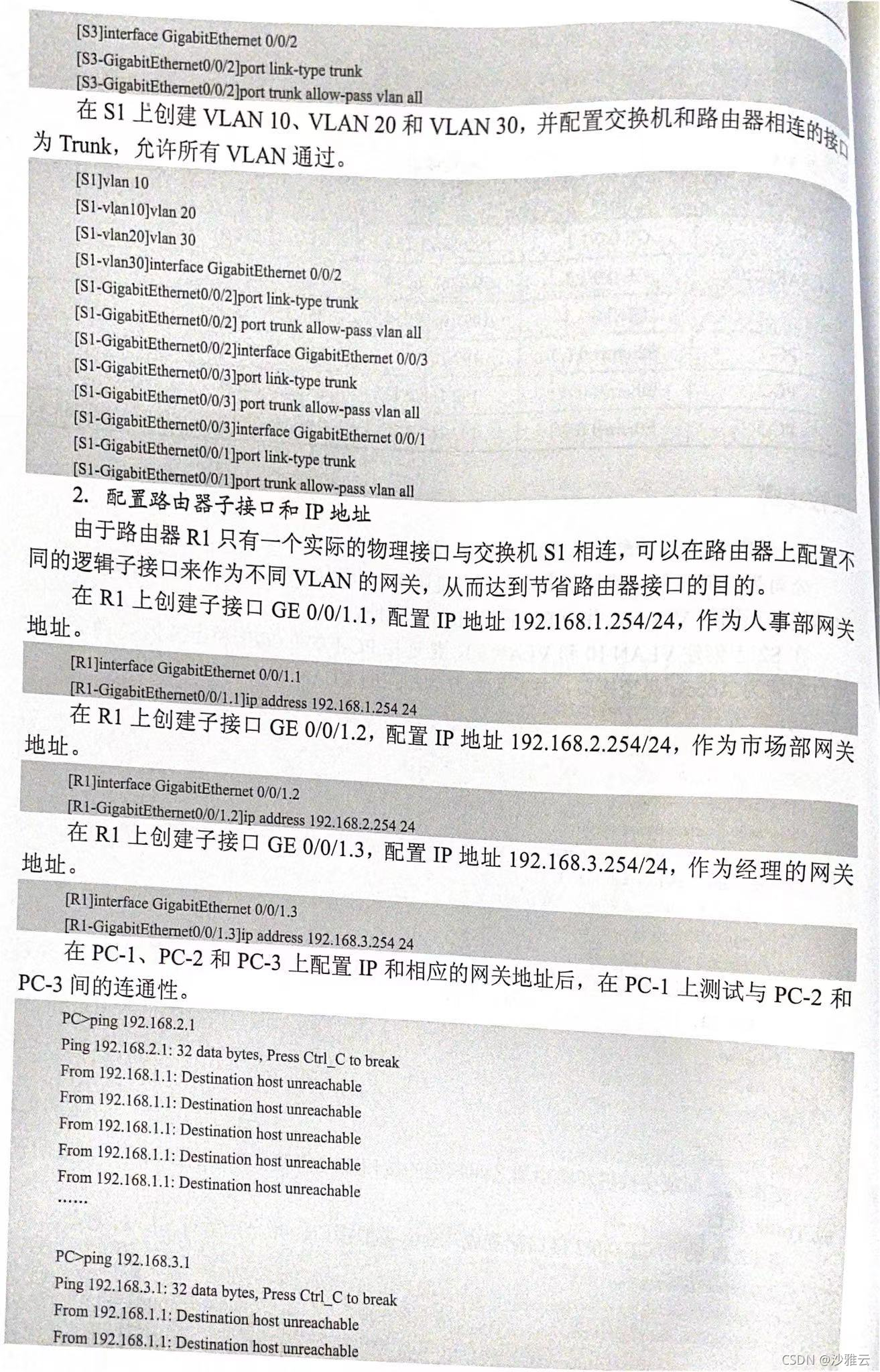

2，配置路由器子接口和ip地址

[R1-GigabitEthernet0/0/1.1
