VLAN间的通信方式有三种：路由器多物理接口，独臂路由，三层交换机。

此文仅介绍-独臂路由

一、独臂路由实现VLAN间通信

实现方法：独臂路由通过在路由器的一个物理接口上配置多个子接口（逻辑接口），实现不同 VLAN 间的通信。每个子接口对应一个 VLAN，并分配一个 IP 地址作为该 VLAN 的网关。

配置思路：

在交换机上，将连接到路由器的端口配置为 Trunk 类型，并允许相关 VLAN 的帧通过。
在路由器上创建子接口，为每个子接口分配一个 IP 地址，并配置 802.1Q 封装。

二、开始配置

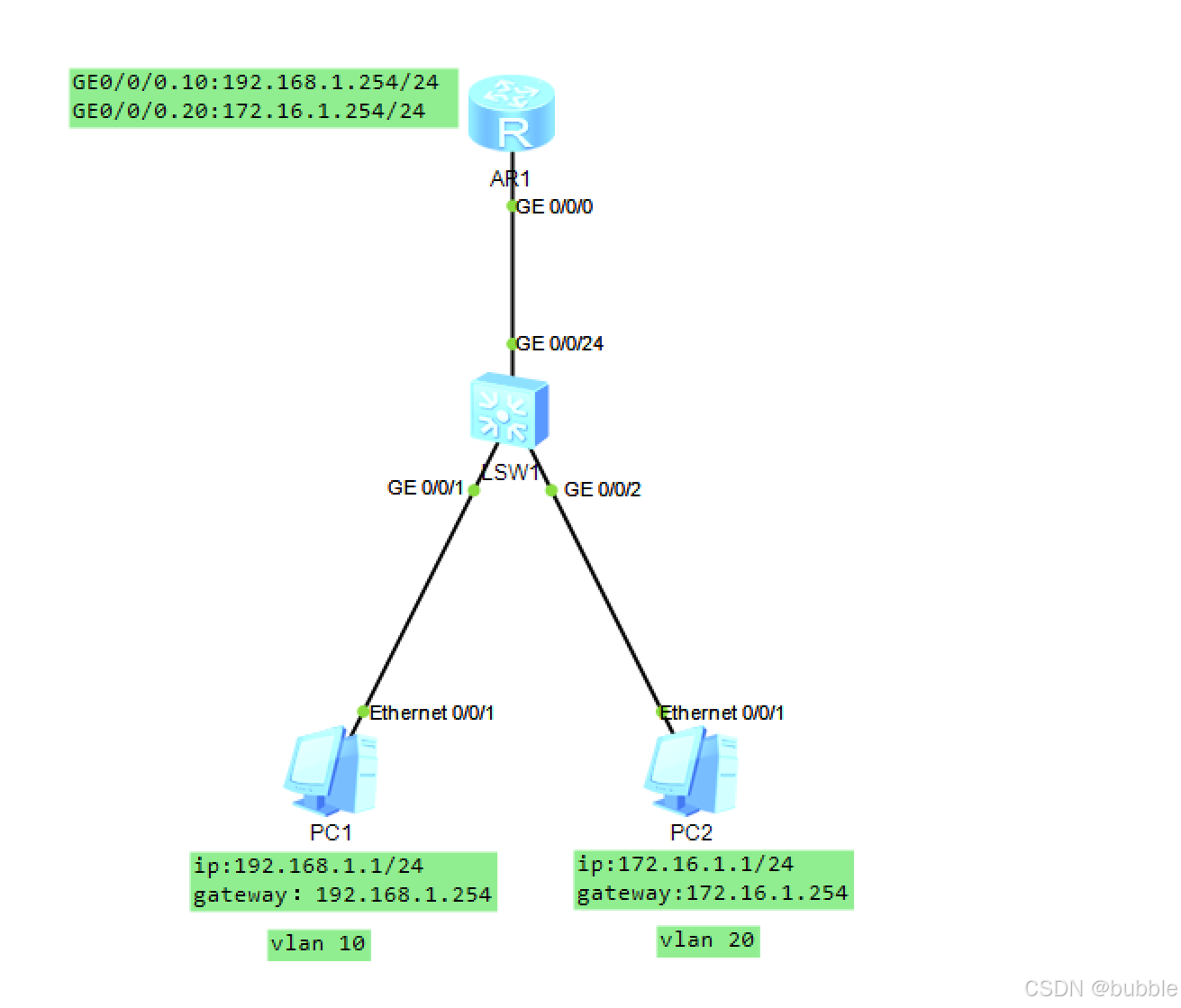

1.先设计一个简单的拓扑图

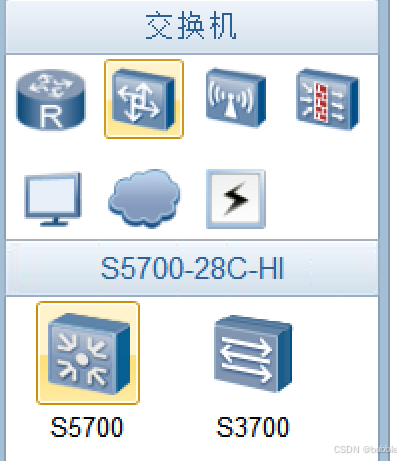

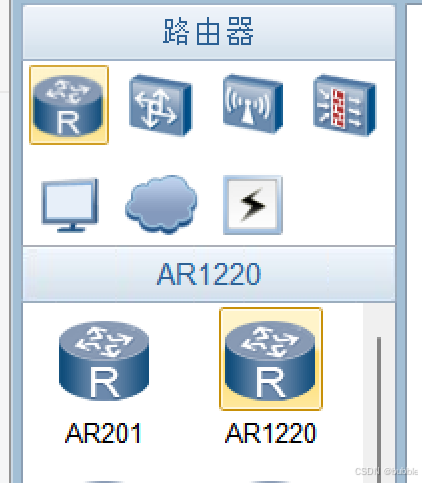

交换机选第一个，路由器选第二个因为第一个路由器没有GE接口

这里简述一下GE接口跟Ethernet接口叭~

GE 接口（Gigabit Ethernet 接口）

传输速率：GE 接口支持 10/100/1000Mbps 自适应传输速率，最高可达 1000Mbps（1Gbps），适用于高速网络环境。
应用场景：通常用于连接需要高带宽的设备，如服务器、高速交换机等。
物理接口：GE 接口可以是电接口（使用 RJ45 连接器）或光接口（使用光纤连接器），具体取决于设备的配置。

Ethernet 接口（以太网接口）

传输速率：Ethernet 接口通常支持 10/100Mbps 自适应传输速率，最高可达 100Mbps，适用于一般网络环境。
应用场景：通常用于连接普通终端设备，如个人电脑、打印机等。
物理接口：Ethernet 接口通常是电接口，使用 RJ45 连接器。

GE接口与Ethernet接口主要区别

传输速率：GE 接口支持更高的传输速率（1000Mbps），而 Ethernet 接口支持较低的传输速率（100Mbps）。
应用场景：GE 接口适用于需要高带宽的场景，如服务器连接；Ethernet 接口适用于一般网络设备连接。
物理接口：GE 接口可以是电接口或光接口，而 Ethernet 接口通常是电接口。

2.在交换机上配置

在交换机上创建VLAN 10和VLAN 20，并划分接口

sys         #进入系统视图
sysname S1    #重命名为S1
vlan 10      #创建VLAN 10
vlan 20      #创建VLAN 20
int g0/0/1    #进入G0/0/1接口
port link-type access    #定义接口链路类型为access
port default vlan 10     #划分到VLAN 10 区域
int g0/0/2
port link-type access
port default vlan 20
int g0/0/24
port link-type trunk
port trunk allow-pass vlan all

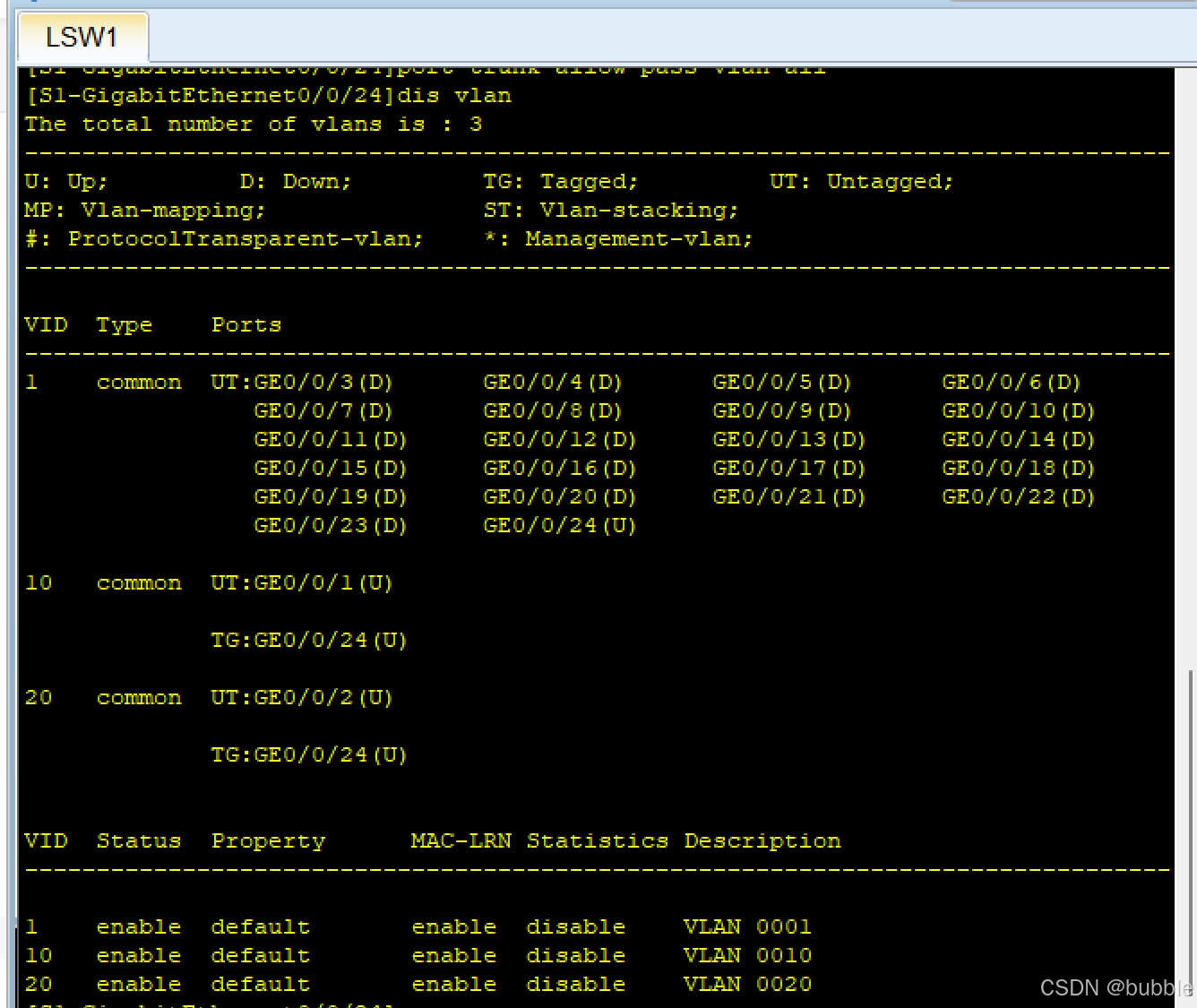

配置好后，用display vlan 查看一下VLAN划分有没有错误

3.在路由器上配置

sys
sysname R1
int g0/0/0.10      #配置子接口 g0/0/0.10
[R1-GigabitEthernet0/0/0.10]ip add 192.168.1.254 24     #配置子接口的 IP 地址
[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10    #配置VLAN封装，该命令表示该子接口将处理 VLAN ID 为 10 的帧
[R1-GigabitEthernet0/0/0.10]arp broadcast enable        #在子接口 g0/0/0.10 上启用 ARP 广播功能，允许该接口响应 ARP 请求
[R1-GigabitEthernet0/0/0.10]int g0/0/0.20               #配置子接口 g0/0/0.20
[R1-GigabitEthernet0/0/0.20]ip add 172.16.1.254 24      #配置子接口的 IP 地址
[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20    #配置VLAN封装，该命令表示该子接口将处理 VLAN ID 为 20 的帧
[R1-GigabitEthernet0/0/0.20]arp broadcast enable        #在子接口 g0/0/0.10 上启用 ARP 广播功能，允许该接口响应 ARP 请求

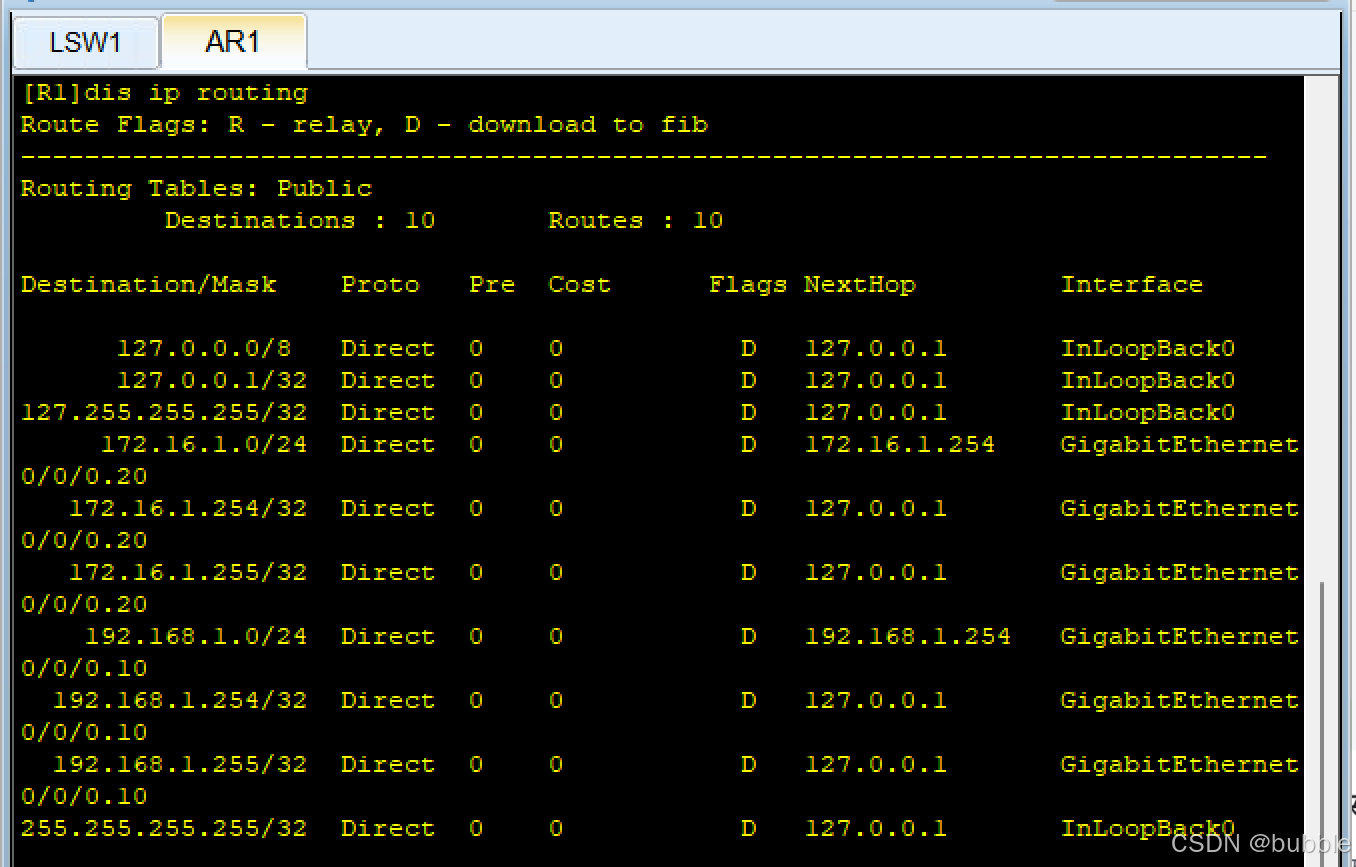

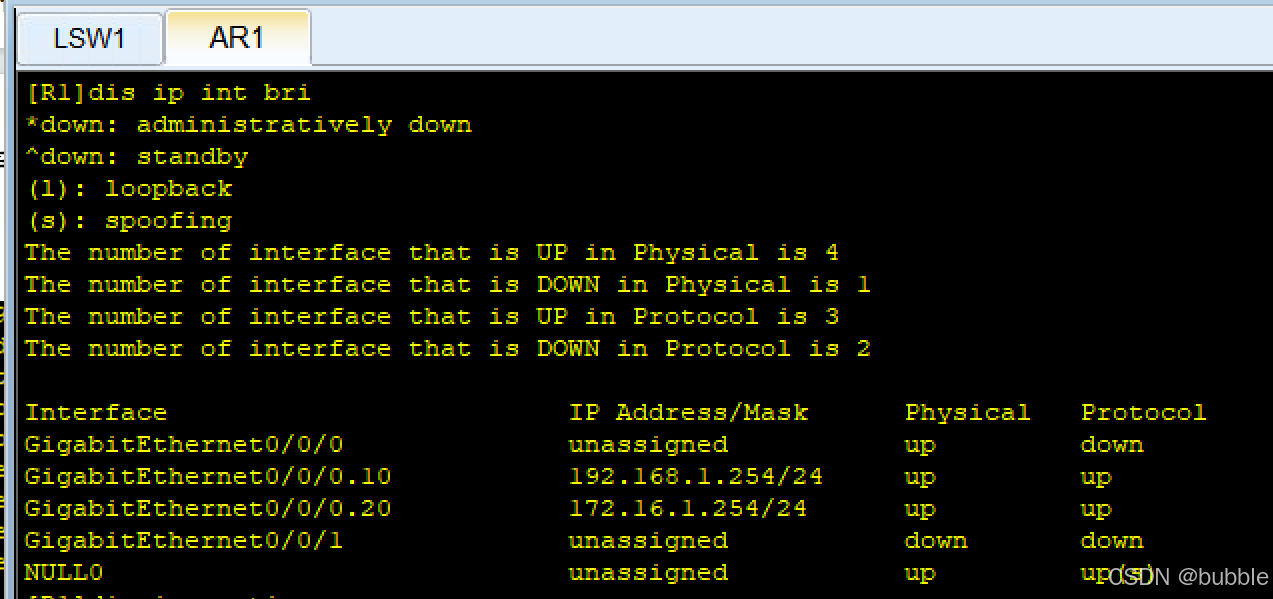

配置好之后，查看一下路由器R1接口信息和路由表

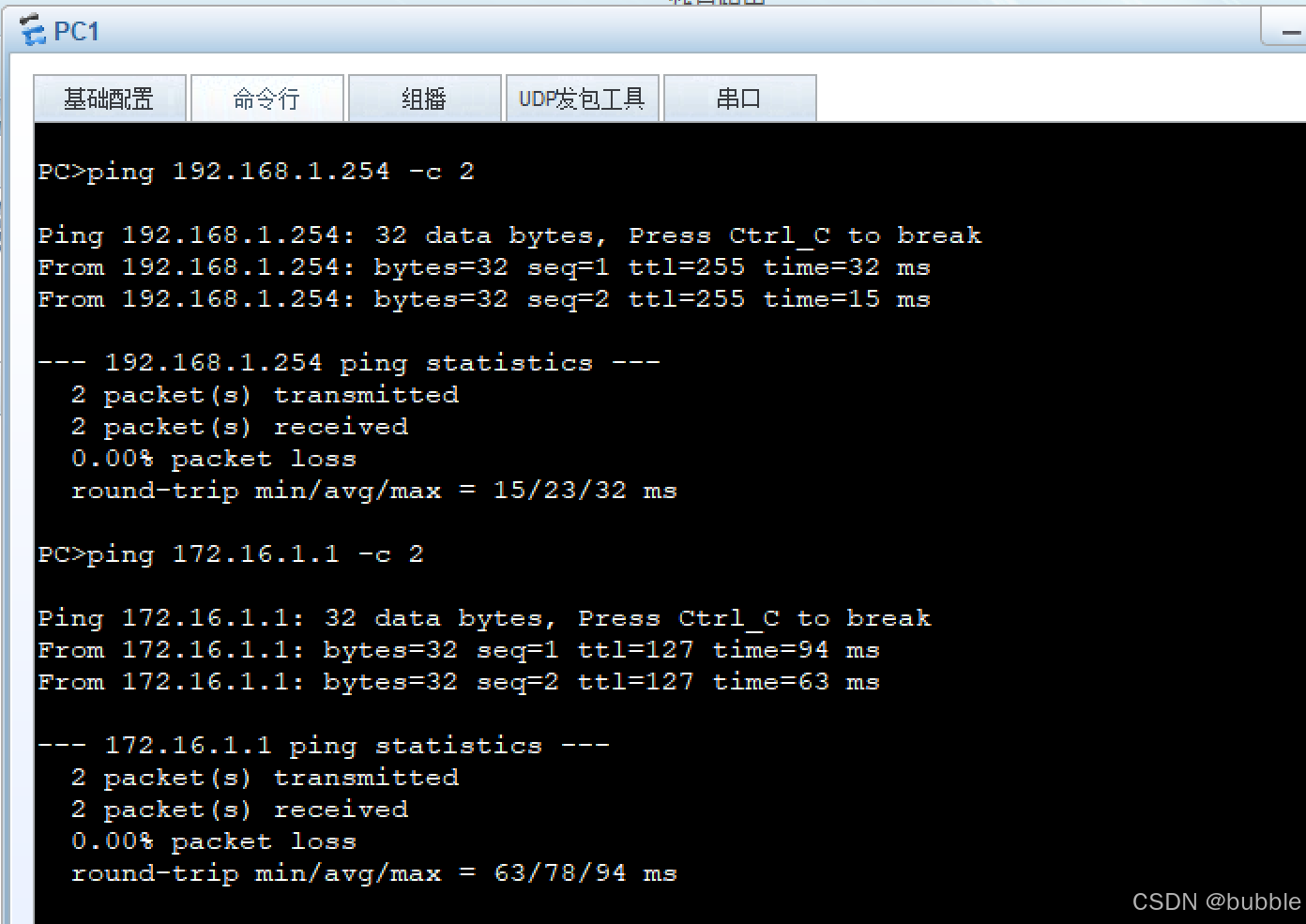

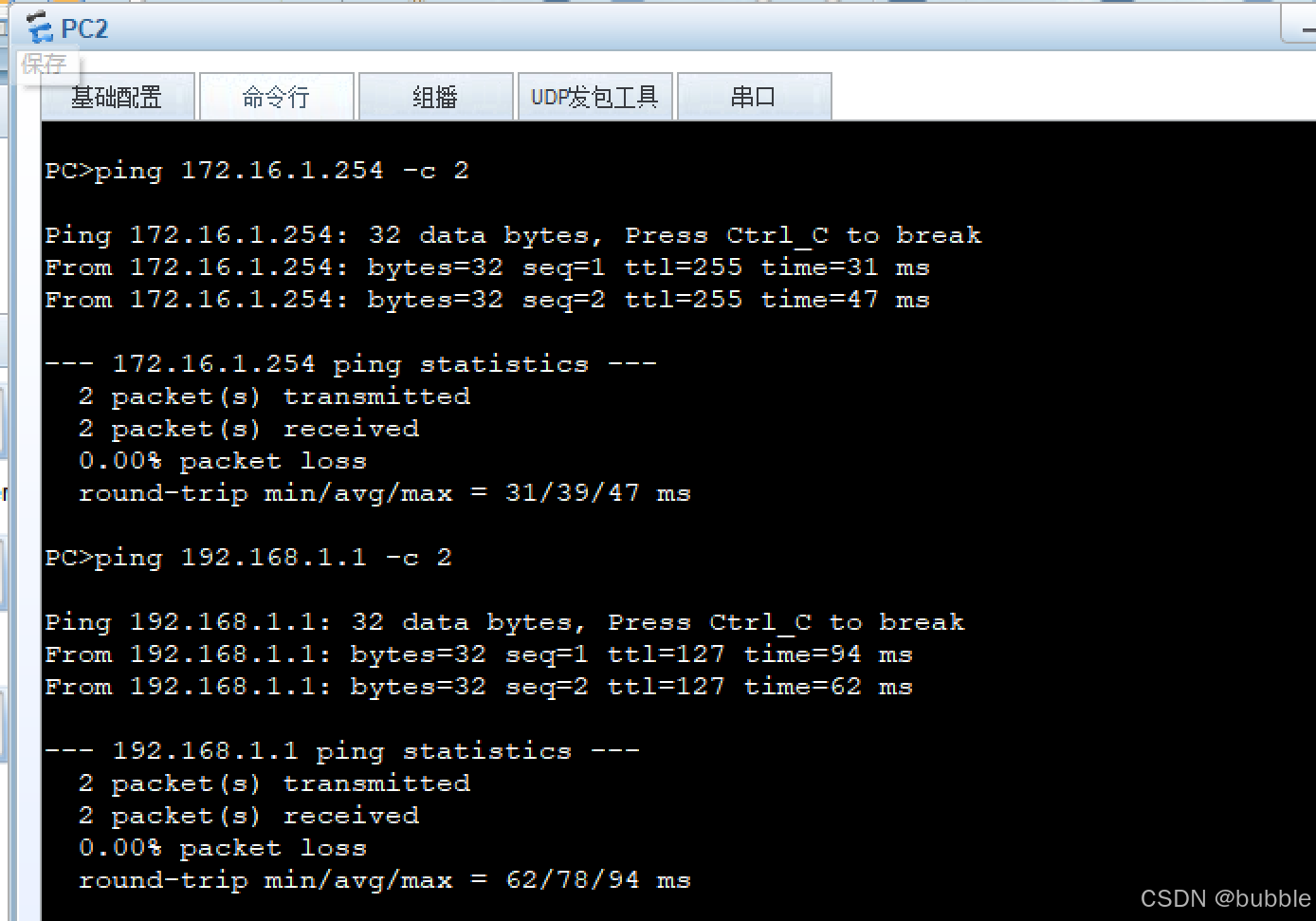

4.测试通信是否成功

测试结果：两台PC机能互相ping通，独臂路由实现VLAN间的通信成功！

三、总结

本实验通过单臂路由实现VLAN间通信，核心要点如下：

交换机配置：创建VLAN 10/20，划分PC端口至对应VLAN，连接路由器的端口设为Trunk（允许所有VLAN通过）；
路由器子接口配置：在物理接口（G0/0/1和G0/0/2）创建逻辑子接口（.10/.20），分别绑定VLAN并配置IP作为网关（192.168.1.254/24和172.16.1.254/24）；
通信验证：PC设置对应VLAN的IP及网关后，跨VLAN互ping成功，验证通过单臂路由实现三层互通。
原理：路由器通过子接口处理不同VLAN的802.1Q标签数据，完成VLAN间路由转发，突破二层广播域限制。
