两电平有源电力滤波器仿真+计算+不低于2小时（同学定制）+谐波检测与控制模块详解，【实战经验】两电平有源电力滤波器仿真计算，谐波抑制效果显著，THD达1.14%。

两电平有源电力滤波器仿真+计算+不低于2小时（同学定制）
01) 并联型+APF有源电力滤波器
02)谐波检测采用基于瞬时无功功率理论的dp变换检测方法；
03)采用电压外环+电流内环双闭环控制；
04) 电压外环：APF直流侧电压采用PI控制，稳定性好（若稳定性较差，会影响补偿效果）；
05) 电流内环：APF电流调节采用滞环控制；
06) 可实现谐波抑制和无功补偿功能；
07) APF补偿后，电网电流THD小于5%；
08) 仿真模型主要涉及三相交流电压模块、非线性负载、信号采集模块、示波器模块、LC滤波器模块、谐波检测模块、控制模块、通用桥模块、低通滤波器模块、坐标转换模块、锁相环模块等。
9) 各个模块分类明确，理解容易。
运行条件：电网电压 220V，频率50hz。

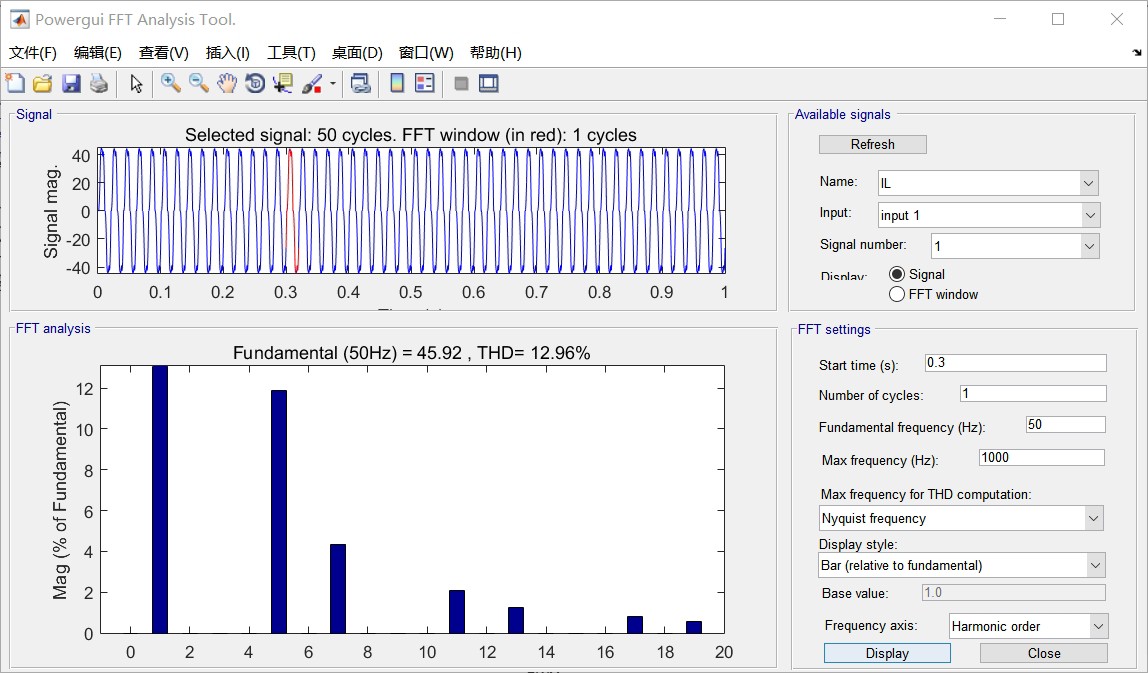

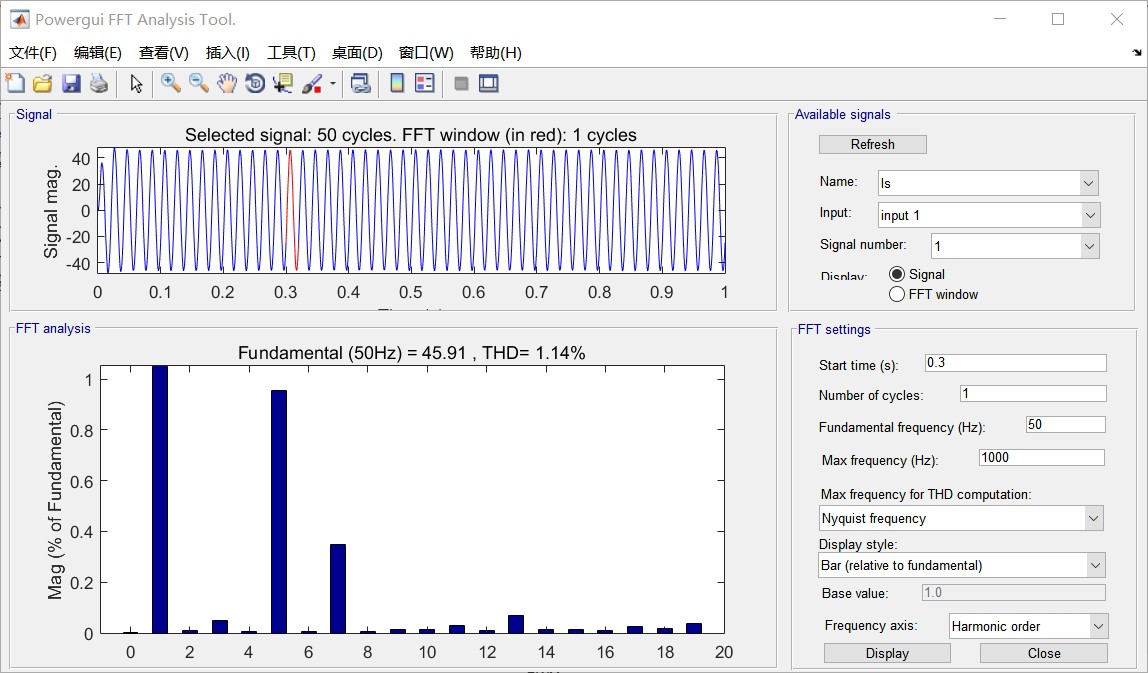

运行效果：APF投入前，电网电流THD为12.96%；APF投入后，电网电流THD为1.14%。

ID:71360720502380797

爸比爸比吽吽

两电平有源电力滤波器是一种常用的电力质量控制装置，能够有效地改善电网的功率因数和谐波失真程度。本文将围绕两电平有源电力滤波器的仿真、计算以及效果分析展开讨论。

在并联型有源电力滤波器中，谐波检测采用基于瞬时无功功率理论的dp变换检测方法。该方法能够准确地检测出电网中的谐波成分，并对其进行合理的补偿。同时，为了确保滤波器的稳定性和控制精度，采用了电压外环+电流内环的双闭环控制策略。

在电压外环中，APF直流侧电压采用PI控制，从而保证了滤波器的稳定性。若稳定性较差，不仅会影响补偿效果，还可能对电网产生不良影响。在电流内环中，采用了滞环控制方式对电流进行调节，使得滤波器能够更好地适应电网的变化。

通过这种双闭环控制策略，两电平有源电力滤波器能够同时实现谐波抑制和无功补偿的功能。在实际运行中，经过APF补偿后，电网电流的谐波失真率（THD）可以降低至小于5%，显著改善了电网的电力质量。

为了验证上述设计方案的有效性，我们对两电平有源电力滤波器进行了仿真模拟。仿真模型主要包括三相交流电压模块、非线性负载、信号采集模块、示波器模块、LC滤波器模块、谐波检测模块、控制模块、通用桥模块、低通滤波器模块、坐标转换模块、锁相环模块等。

通过对仿真模拟的结果进行分析，我们发现在运行条件为电网电压220V，频率50Hz的情况下，APF投入前，电网电流的谐波失真率（THD）为12.96%；而APF投入后，电网电流的谐波失真率（THD）降低至1.14%。这说明两电平有源电力滤波器能够显著地改善电网的谐波失真情况，提升电网的电力质量。

总结起来，两电平有源电力滤波器在电力质量控制中具有重要的应用价值。通过基于瞬时无功功率理论的谐波检测方法和电压外环+电流内环的双闭环控制策略，可以有效地实现电网谐波抑制和无功补偿的功能。仿真结果表明，两电平有源电力滤波器在降低电网电流谐波失真率方面具有显著的效果。这一研究对于优化电网的电力质量具有一定的指导意义。

因此，在电力系统中应用两电平有源电力滤波器有着广阔的前景和实际应用价值，对于提升电网的稳定性和可靠性具有积极的促进作用。随着电力系统的发展，相信两电平有源电力滤波器将在电力质量控制领域发挥越来越重要的作用，并为电网的可持续发展做出积极贡献。
