并联串联混合的电压和电流_详解三相并联型有源滤波器（APF）控制仿真！

APF按照不同的分类方法可大体分为电压型、电流型有源滤波器，并联型、串联型和混合型有源滤波器，三相三线型、三相四线型，两电平、多电平等。

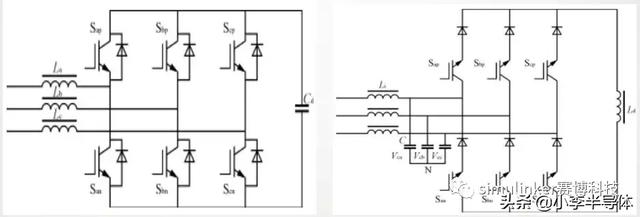

电压型、电流型

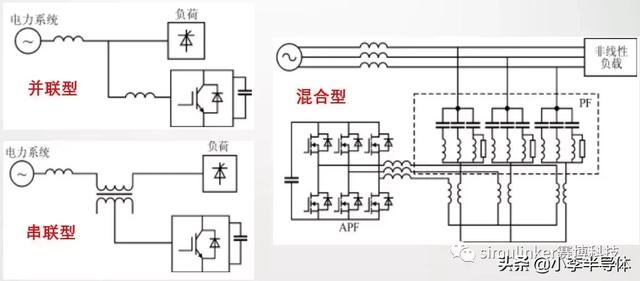

并联型、串联型和混合型

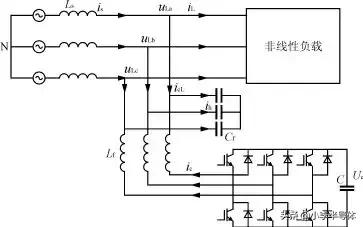

本次主要对并联电压型三相三线有源滤波器进行介绍，该种滤波器电路结构如下：

APF整体结构

补偿原理

有源滤波器是一种用于动态抑制谐波，兼具一定的无功补偿功能的电力电子装置。APF可以对大小和频率变化的谐波进行补偿。APF主要由两大部分构成：指令电流检测部分和补偿电流生成部分；主要工作原理是检测补偿点处电压和电流，通过谐波检测手段，将负载电流分为谐波电流和基波电流，然后将谐波电流反极性作为补偿电流生成部分的控制指令电流，以抵消电路中的谐波成分。通过控制，APF还可以消除指定次数的谐波。

常用的谐波检测方法

APF常用的谐波检测方法有ip-iq法、p-q法、FFT法以及一些智能检测算法等，本文主要对最常用的基于
