无符号数的表示

无符号数：整个机器字长的全部二进制均为数值位，没有符号位，相当于数的绝对值

对于 1001 1100B = 156D

对于占据n个bit位的无符号数，有 $2^n$ 种情况，表示范围为0～ $2^n-1$

1001 1100B B代表二进制（Binary）

156D D代表十进制（Decimal）

9CH H代表十六进制（Hexadecimal）

通常只有无符号整数，没有无符号小数

有符号数表示

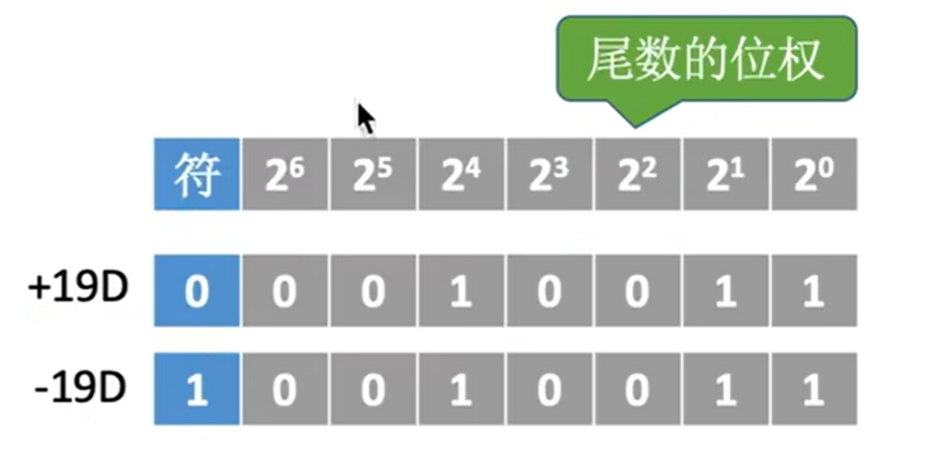

原码

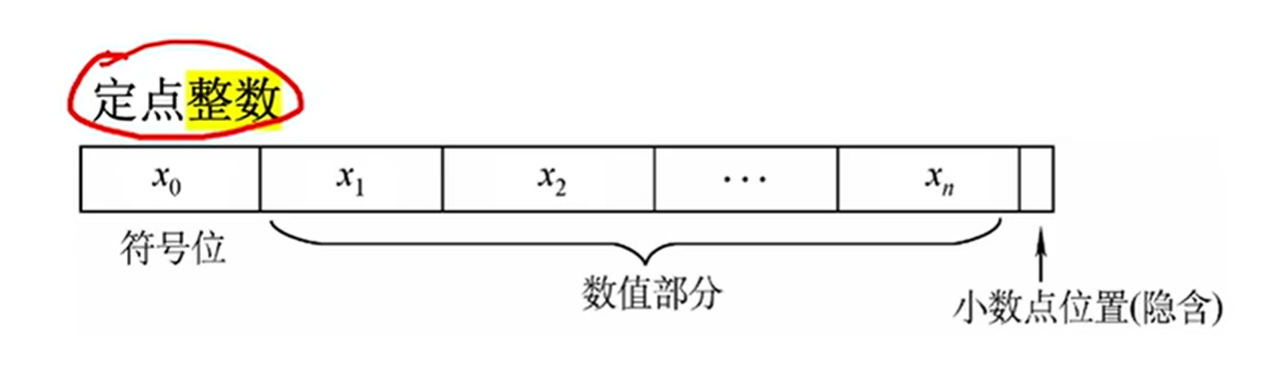

定点整数

小数点在最后隐藏起来

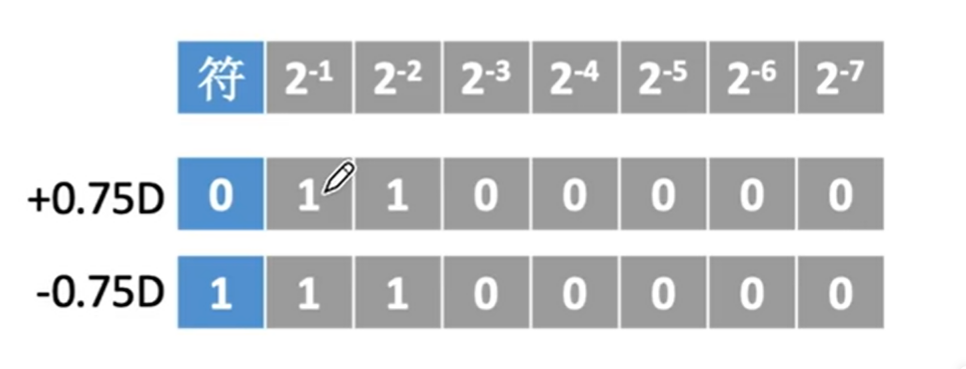

定点小数

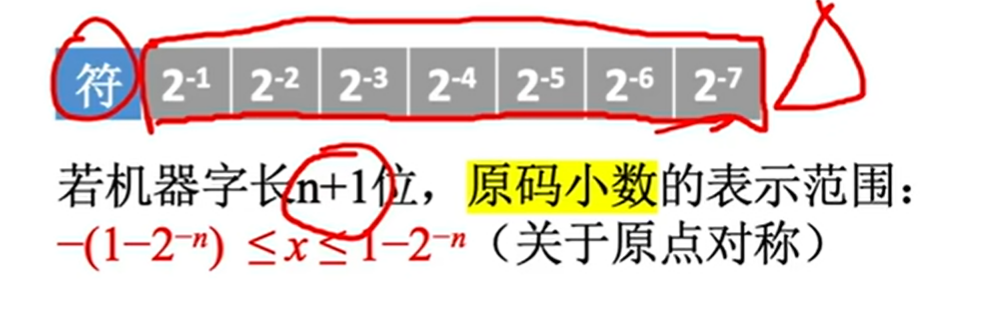

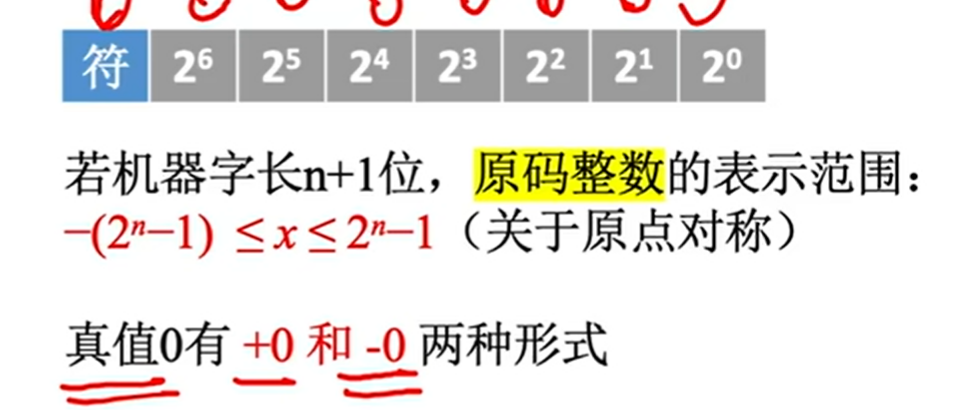

表示范围

定点整数

定点小数

反码

若符号位为0，则反码与原码相同

若符号位为1，则数值位全部取反

整数和小数都一样

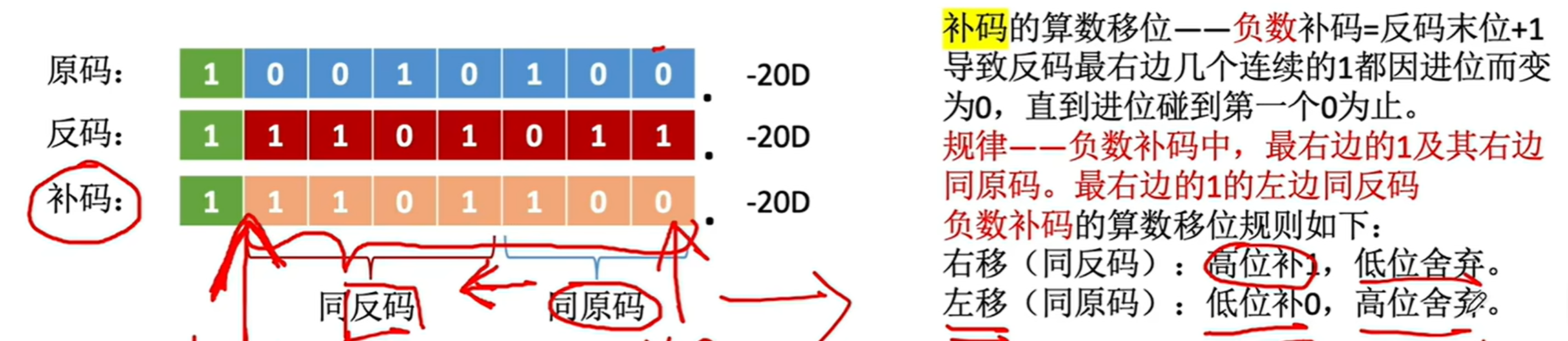

补码

正数的补码 = 原码

负数的补码 = 反码末位 + 1（要考虑进位）

定点整数

原码 00000000
反码 00000000
补码 00000000

原码 10000000
反码 11111111
补码 00000000 （丢弃进位）

我们先来看补码，负数0（11111111）如果+1，会进位，导致变成00000000，就和正数0一样了。说明在补码中+0 -0是一个东西。
那就多出了一种情况还没有表示数值，那我们就用 10000000表示最小的那个数，也就是 $2^n$ 。

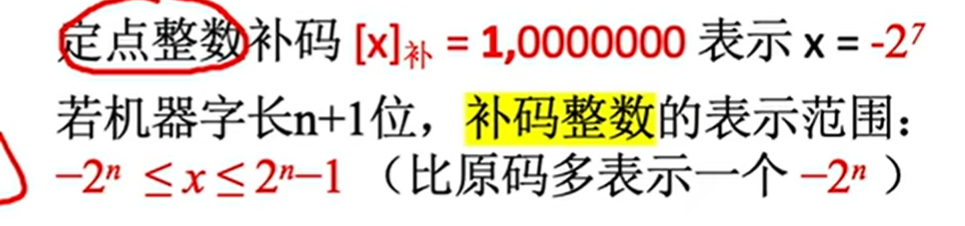

所以对于补码的表示范围

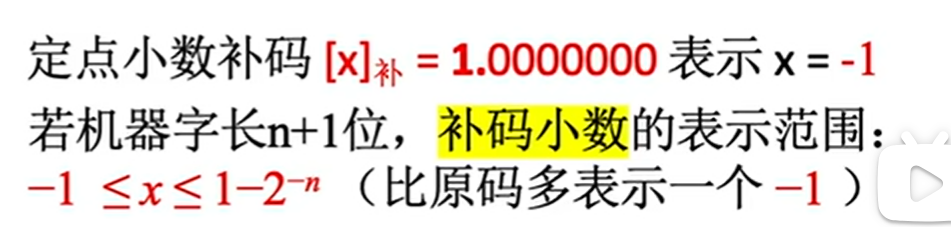

定点小数

转换

对于正数就是本身，没什么好说的

对于负数，无论是原码到补码，还是补码到原码，都是取反+1

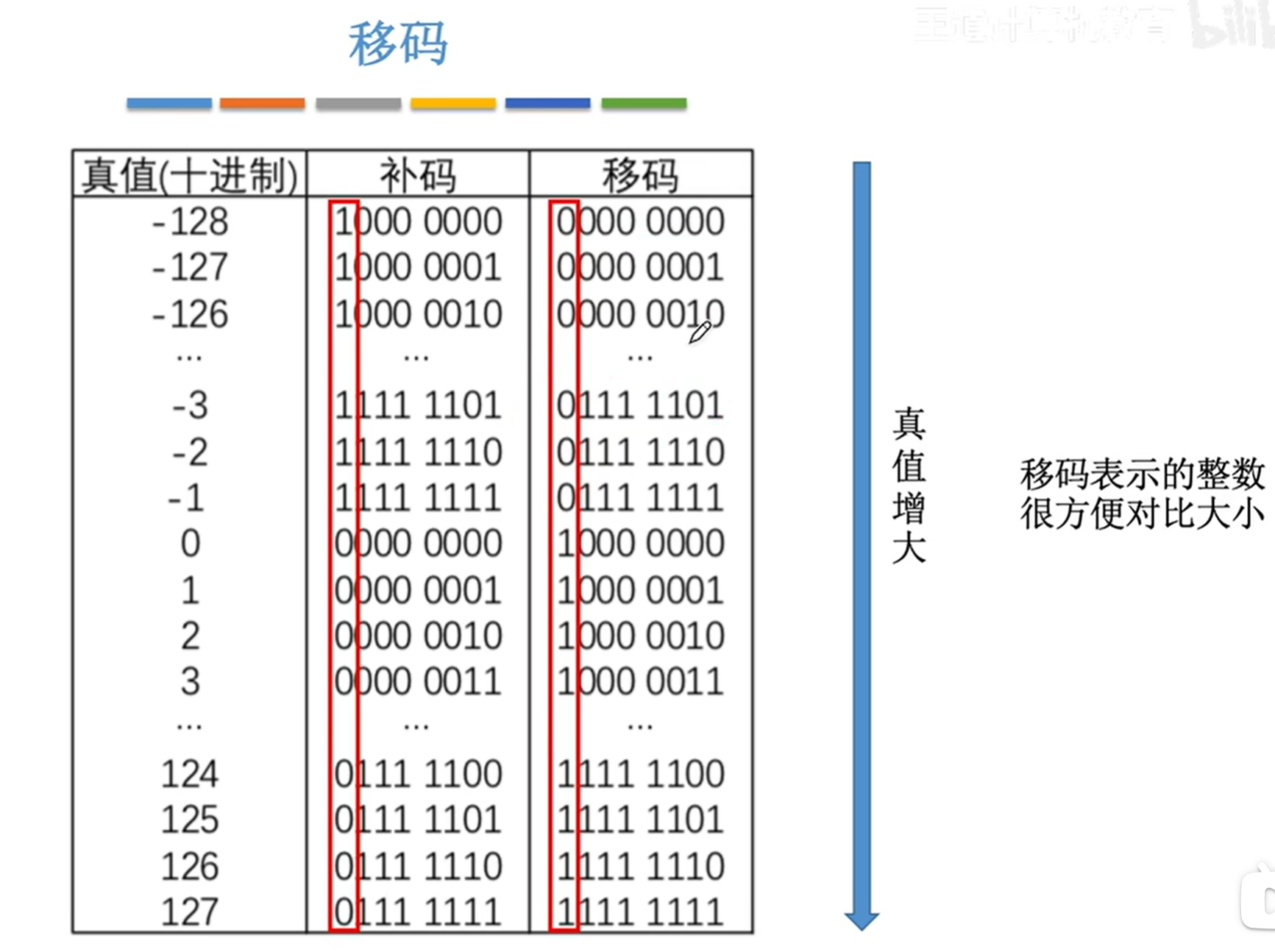

移码

无论正负，在补码的基础上将符号位取反

但是，移码只能用于表示整数

补码0 00000000

移码0 10000000

都是只有一种表示形式

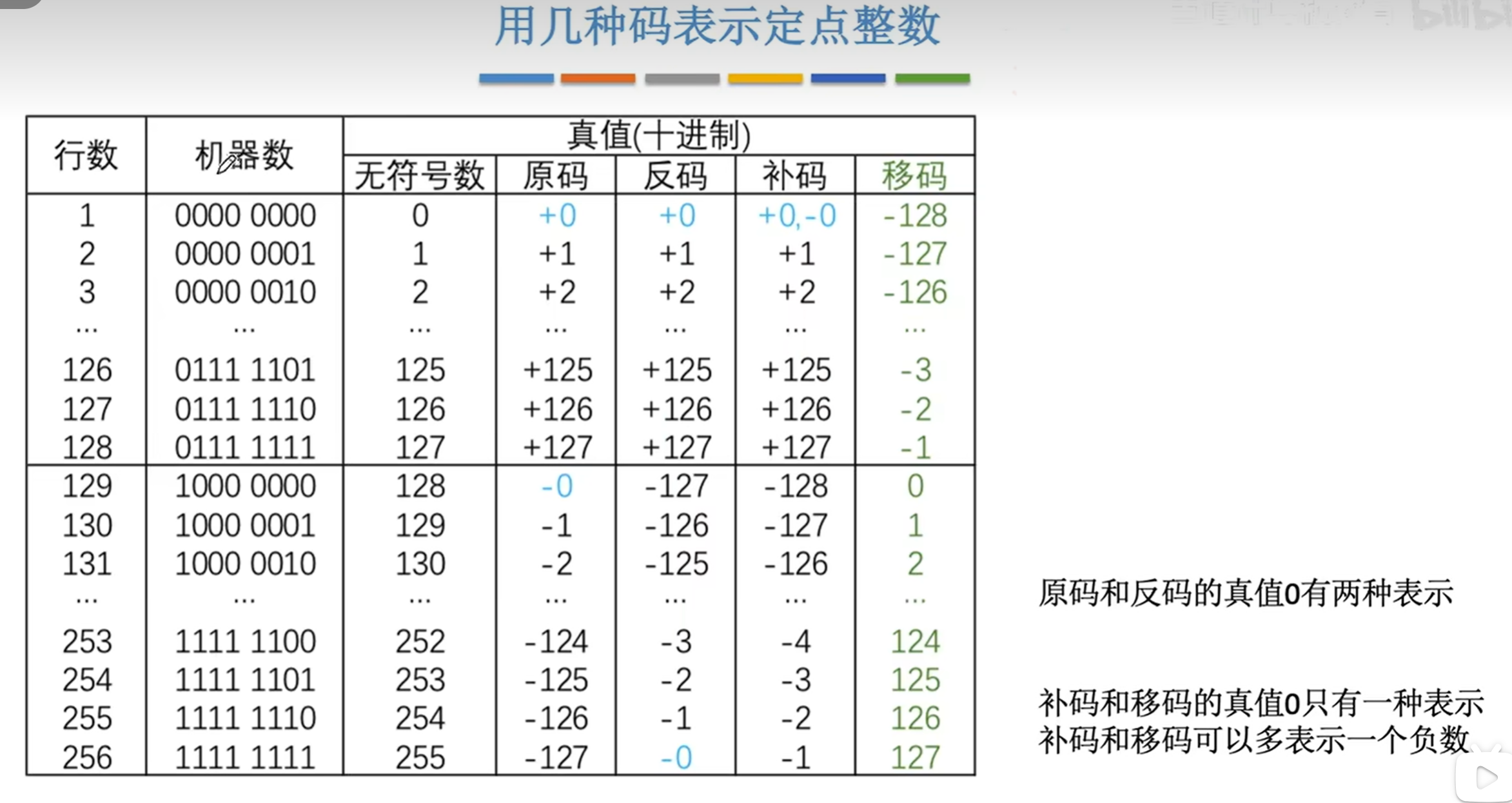

总结

各种码的作用

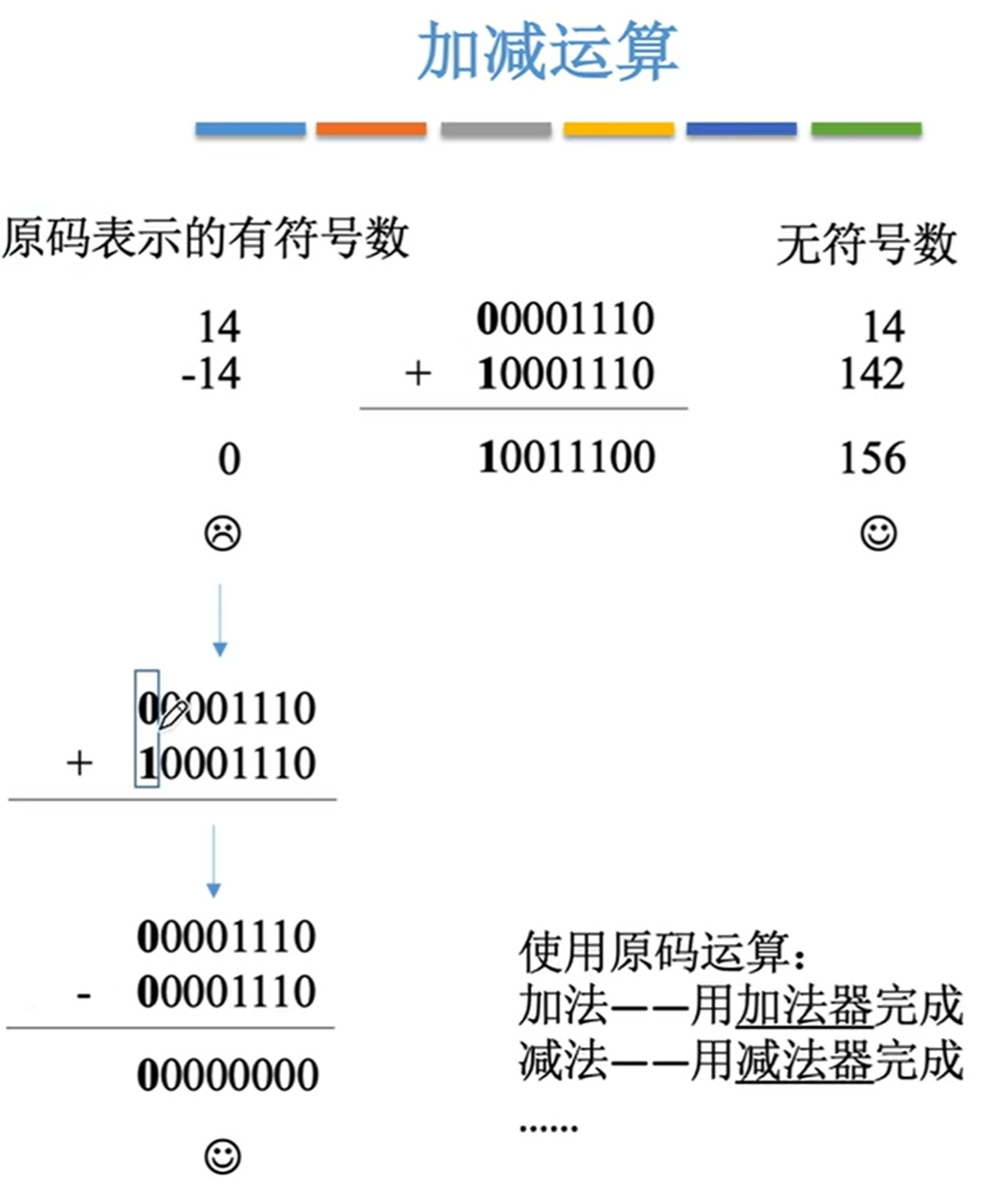

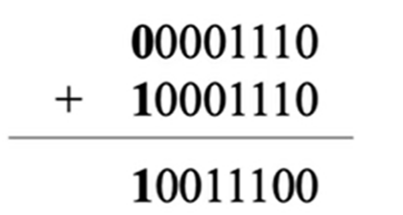

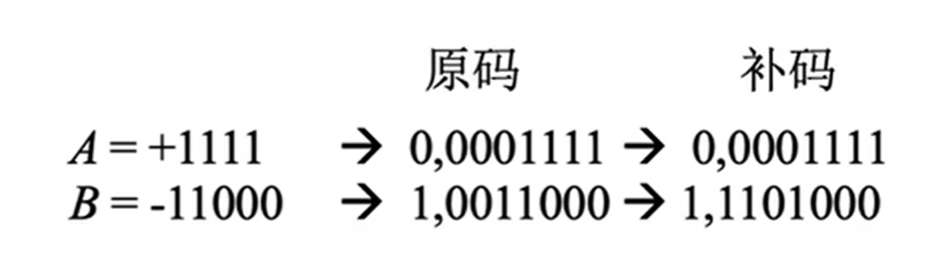

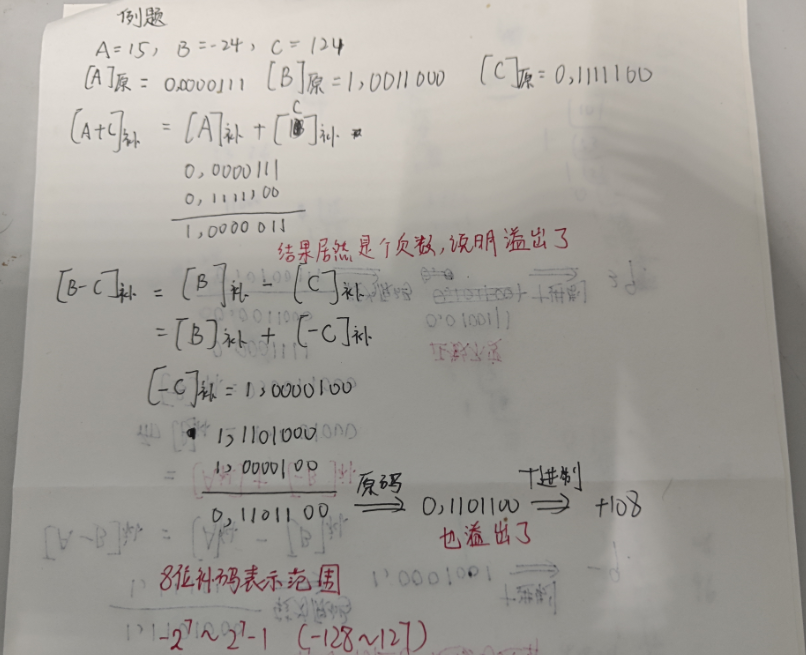

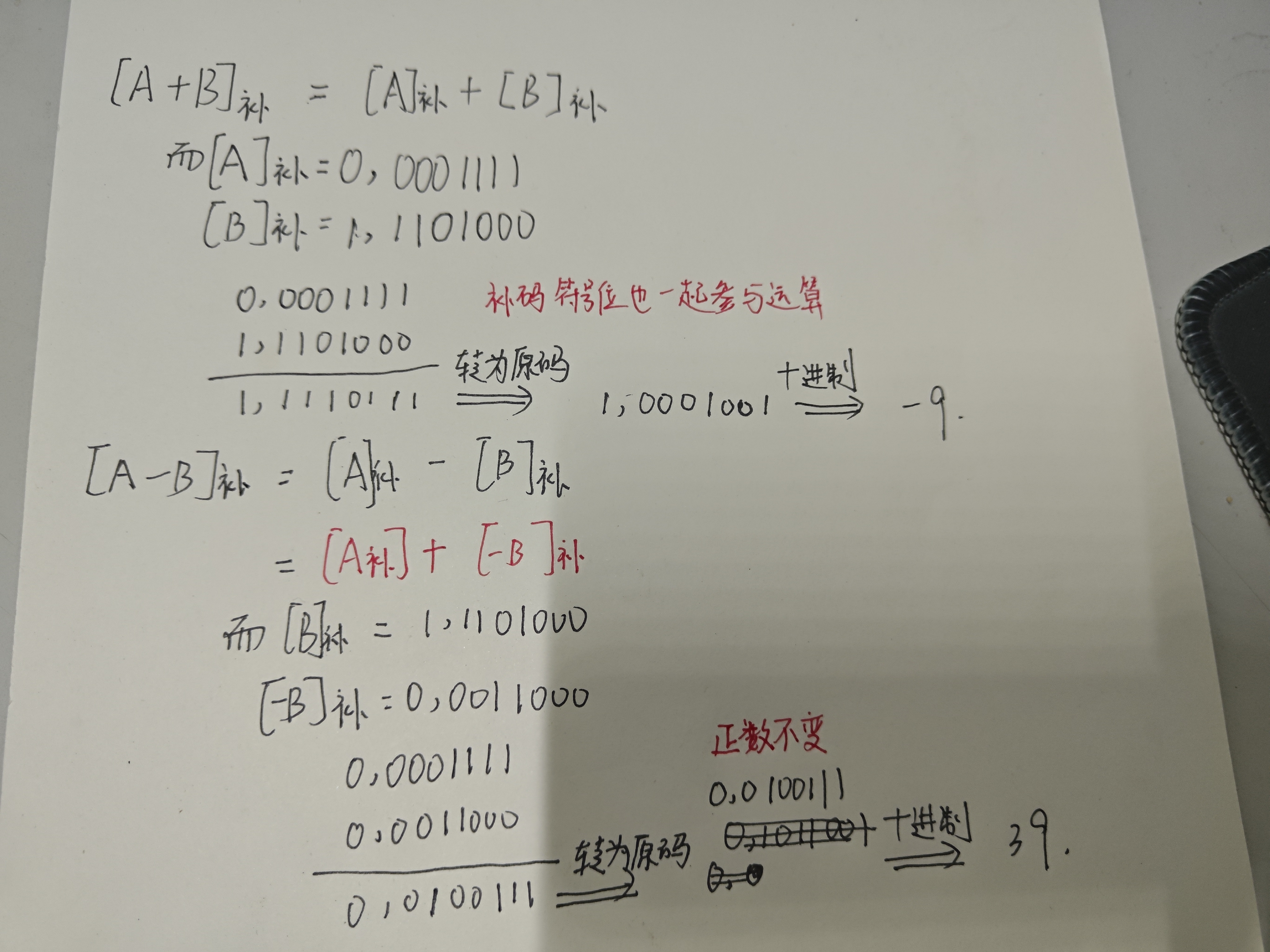

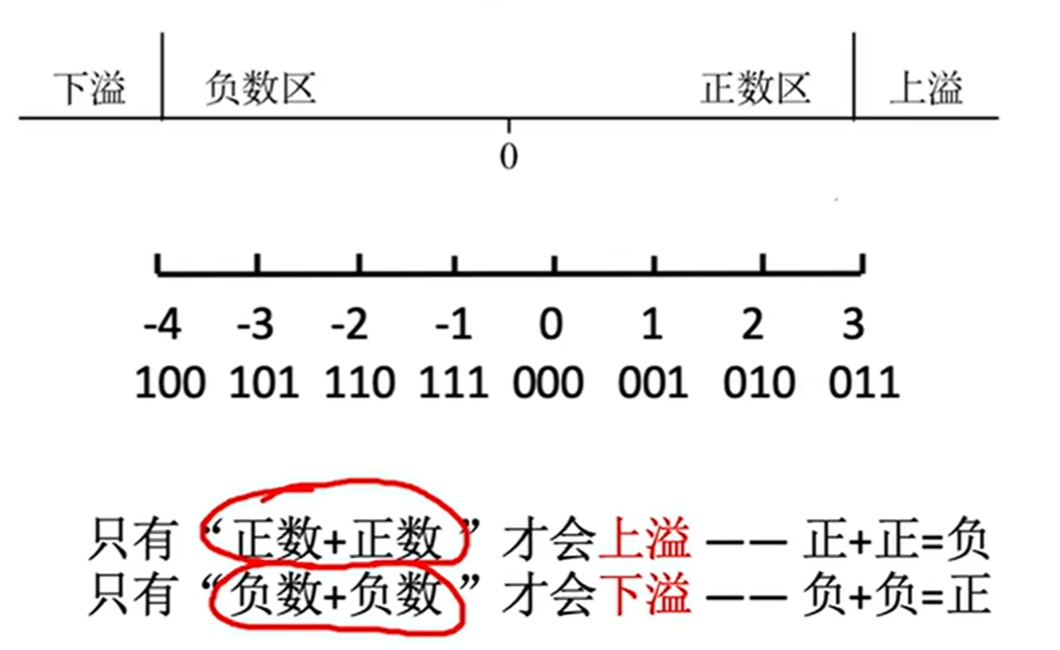

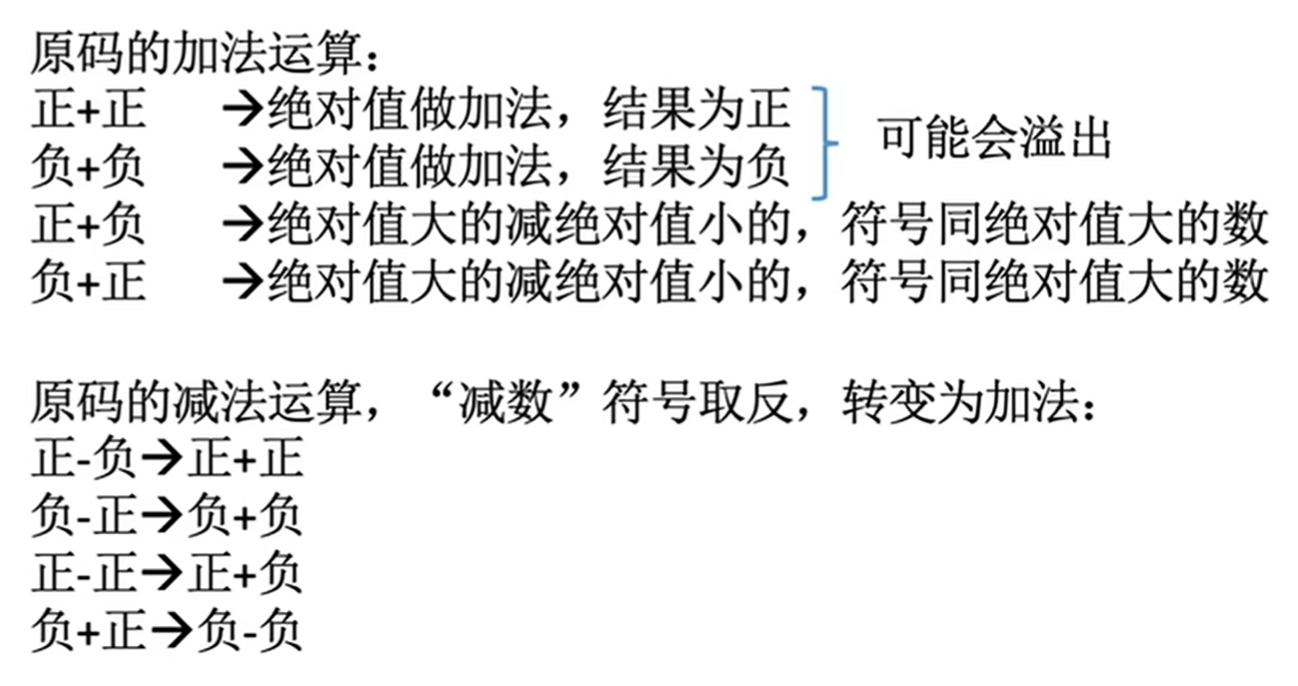

加减运算

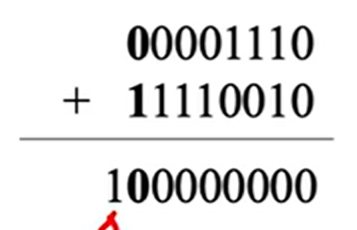

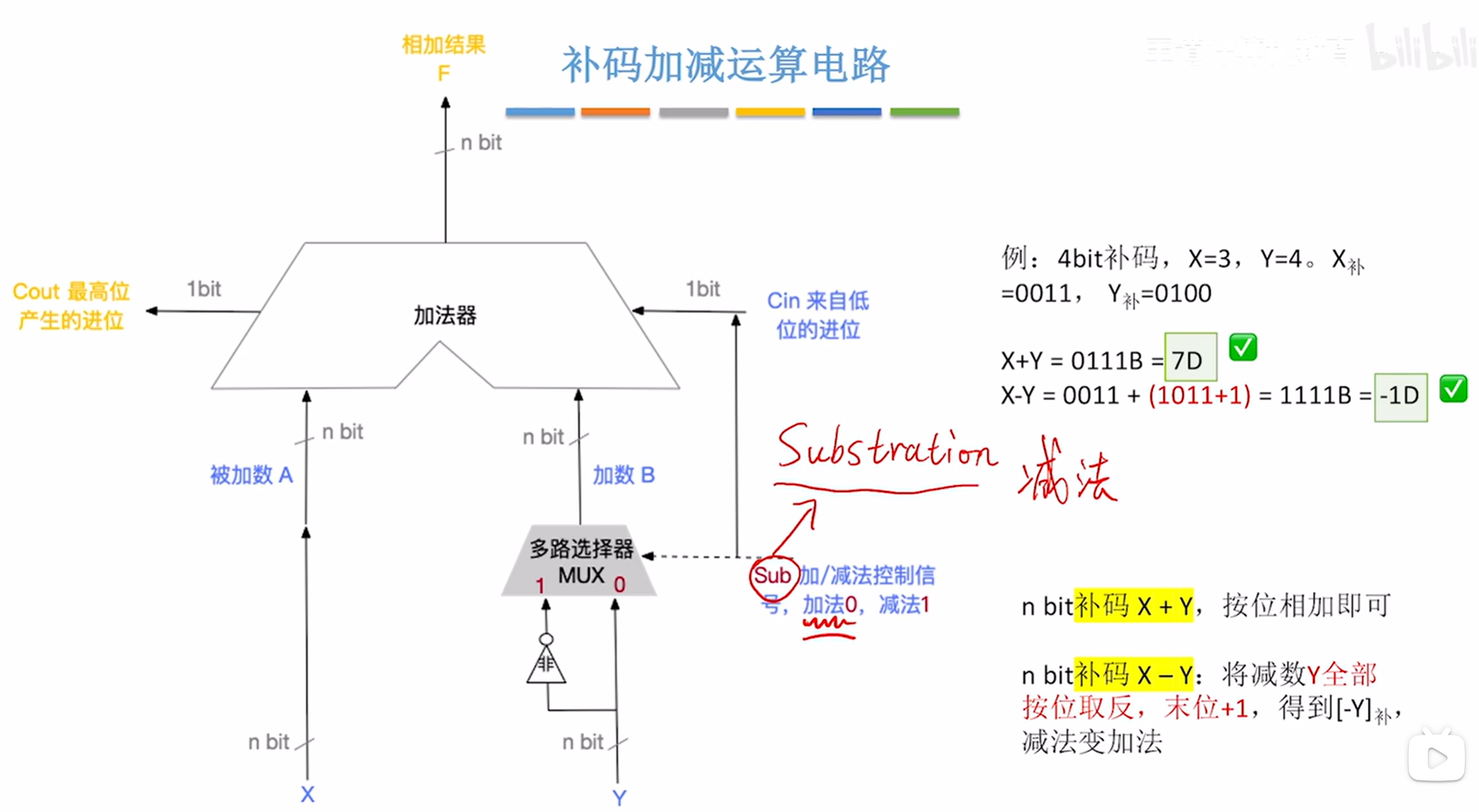

加法代替减法

核心思想：把减法转化成加法（因为减法电路成本高）

前置知识：负数的模

-3 mod 12 = 9
-3 = (-1)*12+9

-15 mod 12 = 9
-15 = (-2)*12+9

(mod 12)把所有整数分为12类（余数是0～11）
mod 余数相同的数是同一类，是等价的

对于计算机而言，一个字节是8bit，所以计算机天然的就mod $2^8$ ，所以对于一个负数，我们把它 mod $2^8$ (本质就是找他的补码)，就可以转化成正数了

C语言强制类型转换

#include <stdio.h>
#include <stdlib.h>

int main() {
    // C语言定点整数都是用补码存储的

    // 无符号数与有符号数，不改变数据内容，改变解释方式
    short x=-4321;
    unsigned short y=(unsigned short)x;
    printf("%d\n",x);
    printf("%d\n",y);

    // 长整数变短整数：高位截断，保留低位
    int a=165537,b=-34991;
    short c=(short)a,d=(short)b;
    printf("%d\n",c);
    printf("%d\n",d);

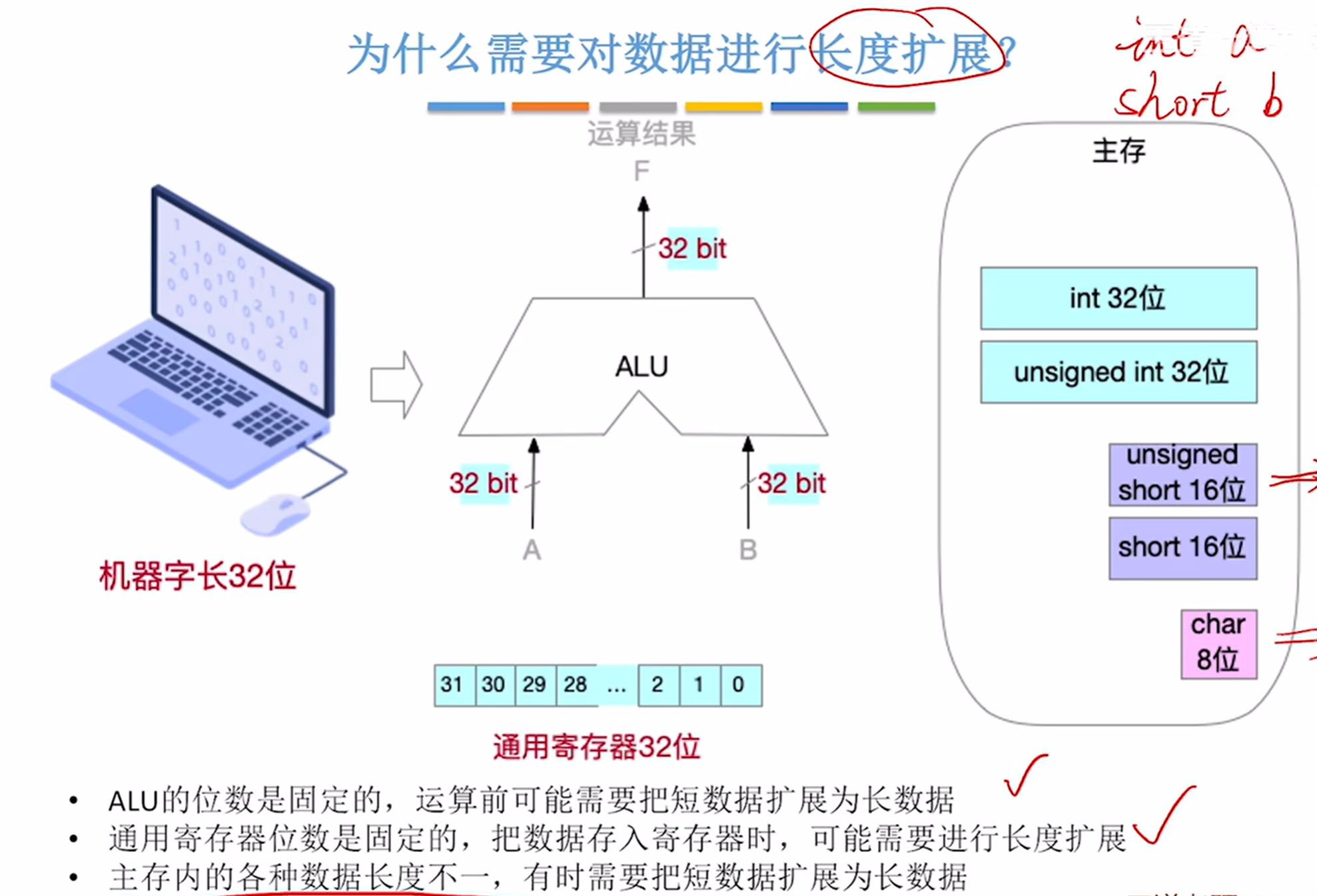

    // 短整数变长整数：符号扩展
    x=-4321;
    int m=x;
    unsigned short n=(unsigned short)x;
    unsigned int p=n;
    printf("%d\n",m);
    printf("%d\n",n);
    printf("%d\n",p);


}

对于拓展，正数和无符号数补0，负数补1

数字电路复习

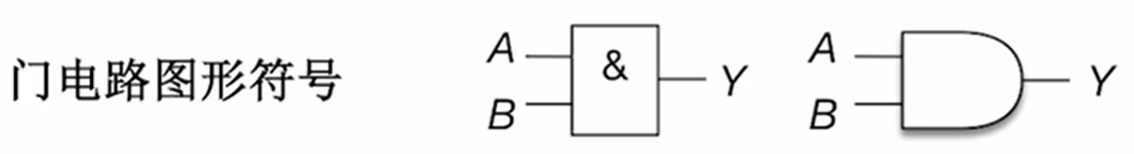

与门

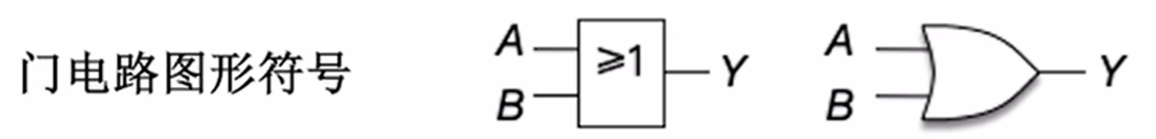

或门

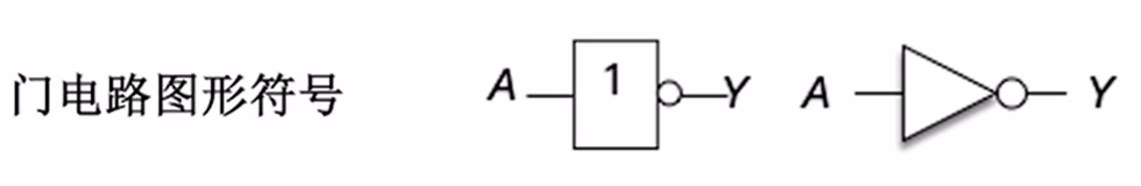

非门

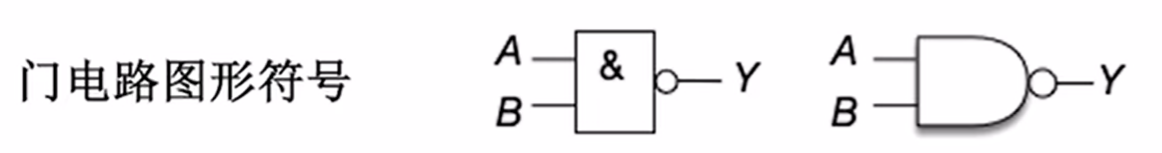

与非

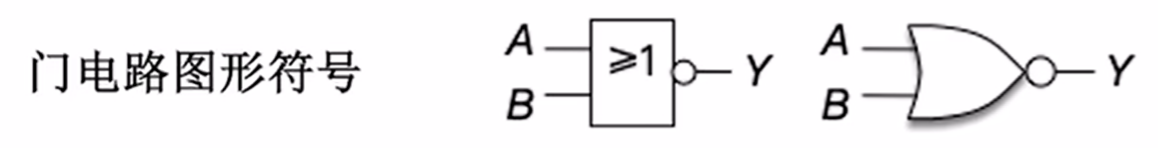

或非

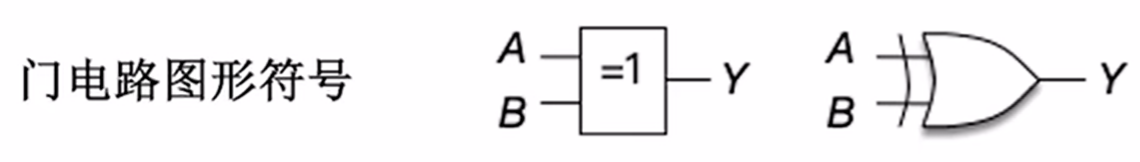

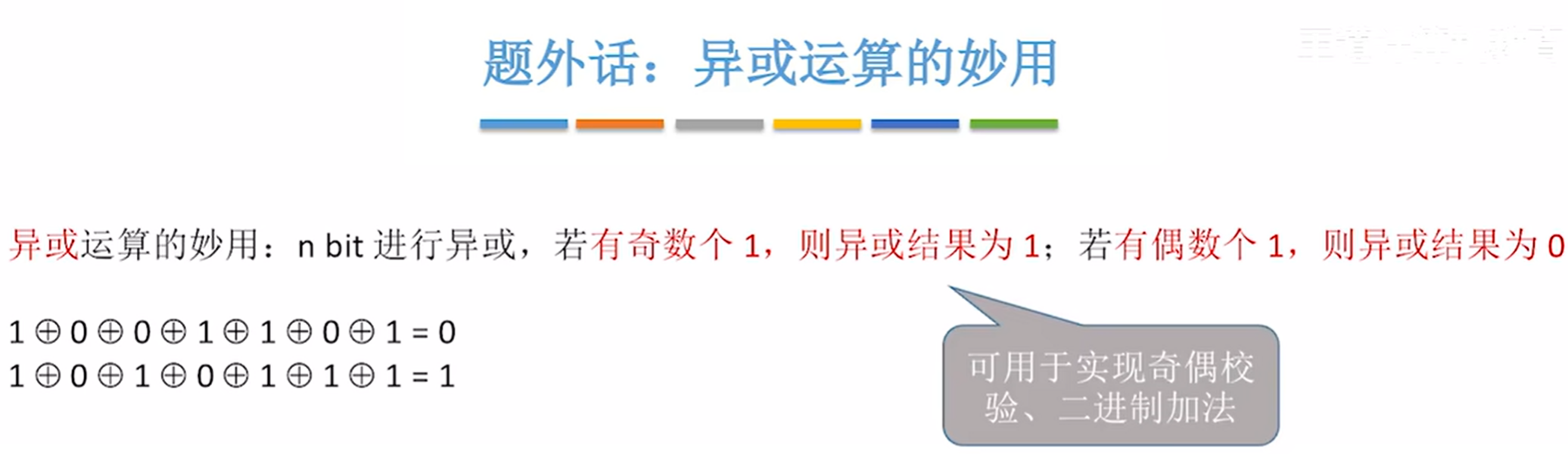

异或

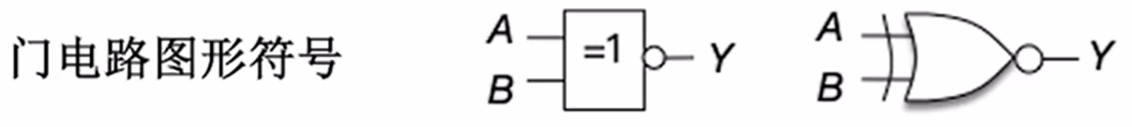

同或

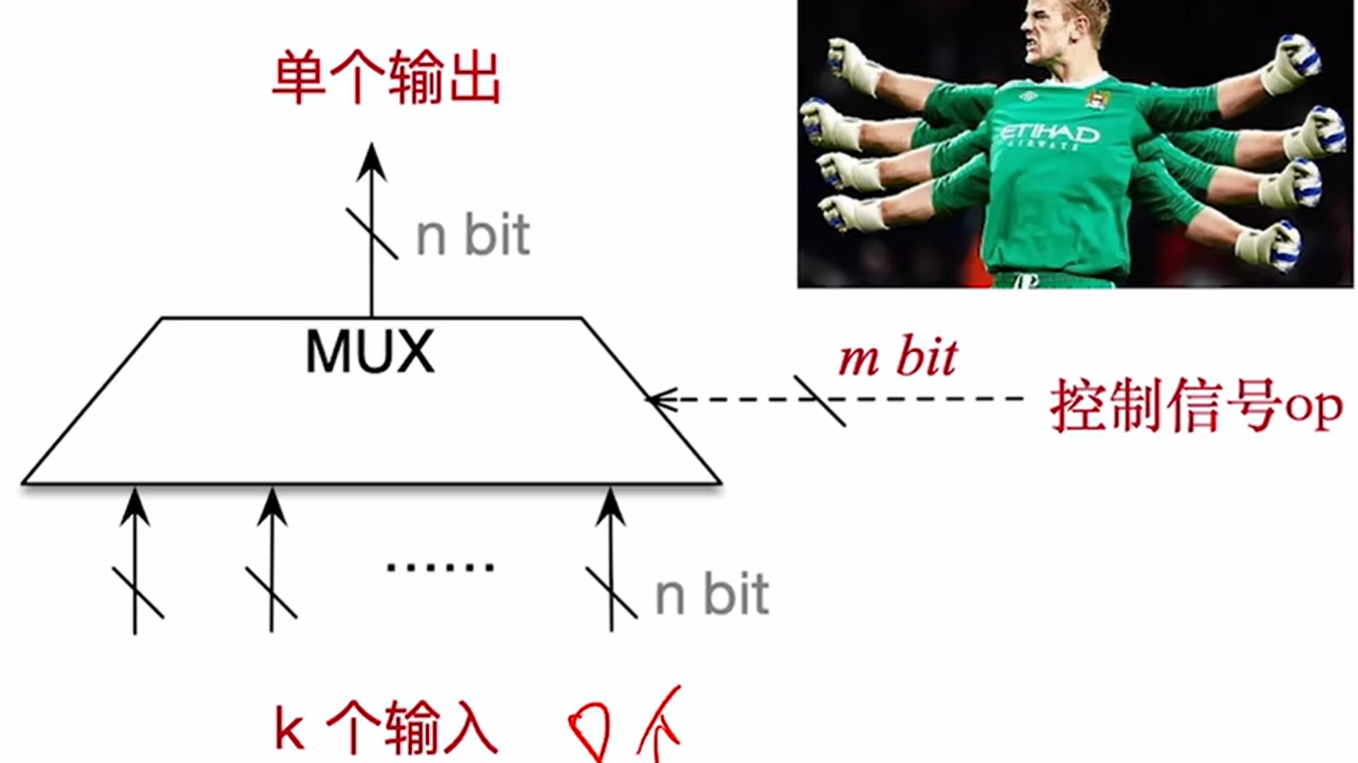

多路选择器（multiplexer,MUX）

电路的守门员。在多个输入数据中，只允许其中一个数据通过

如果说输入数据有8个，那么控制信号只需要 8bit 就可以了

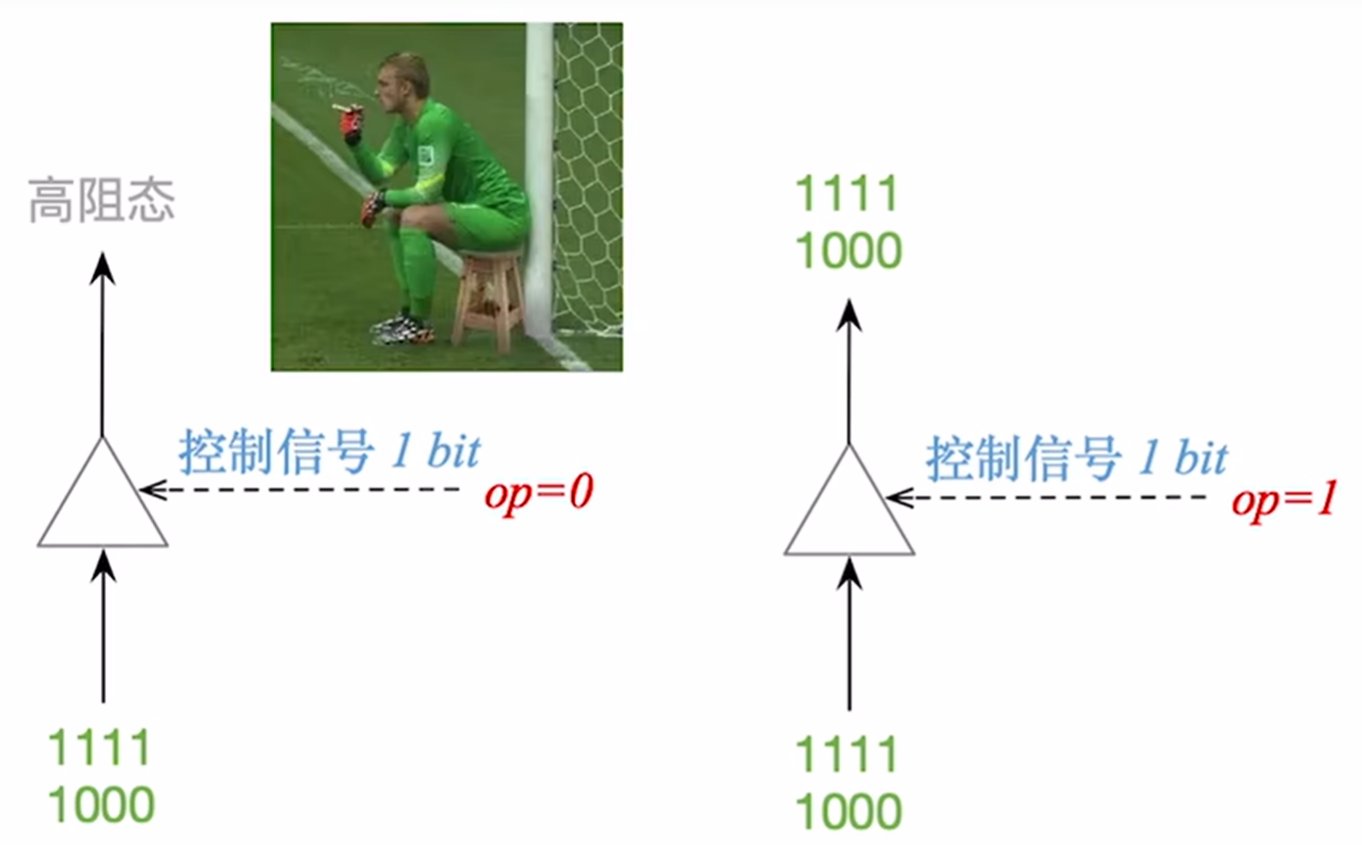

三态门

根据控制信号决定是否让数据通过

区分非门和三态门要看是不是有控制信号！！！

加法器

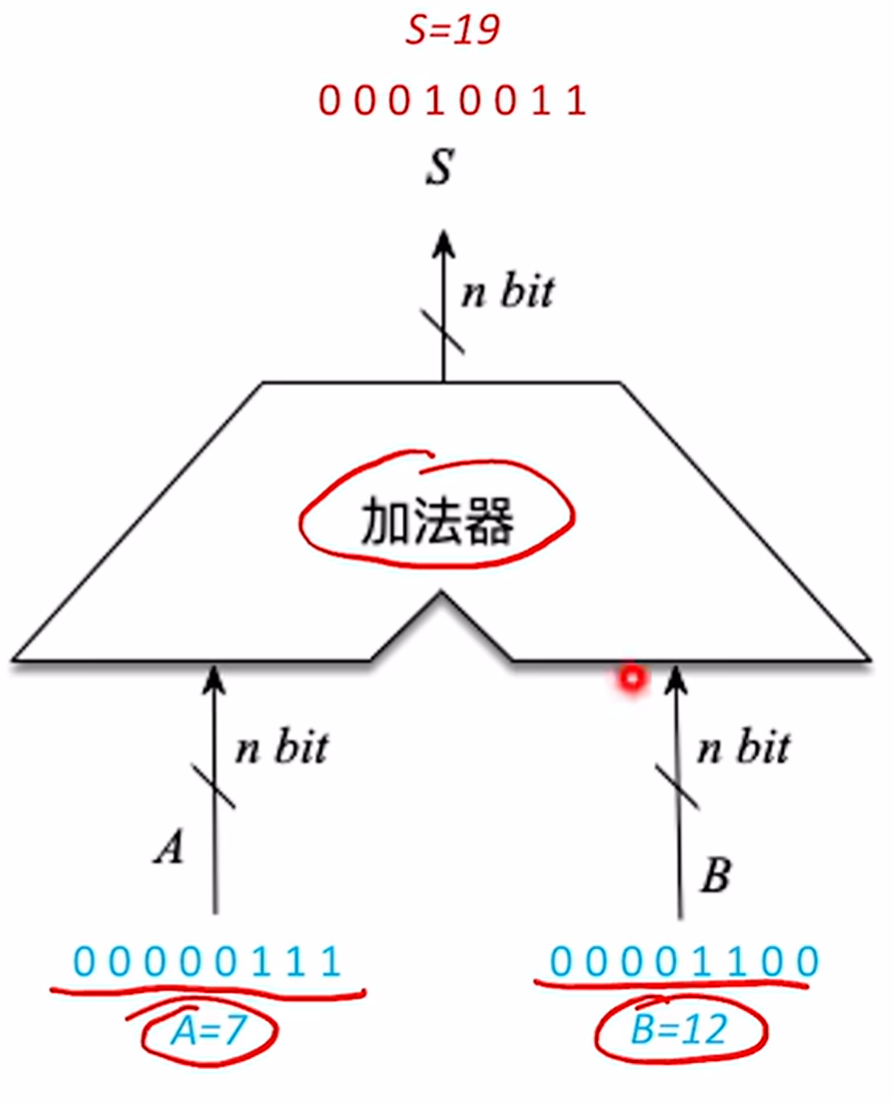

加法器的基本结构

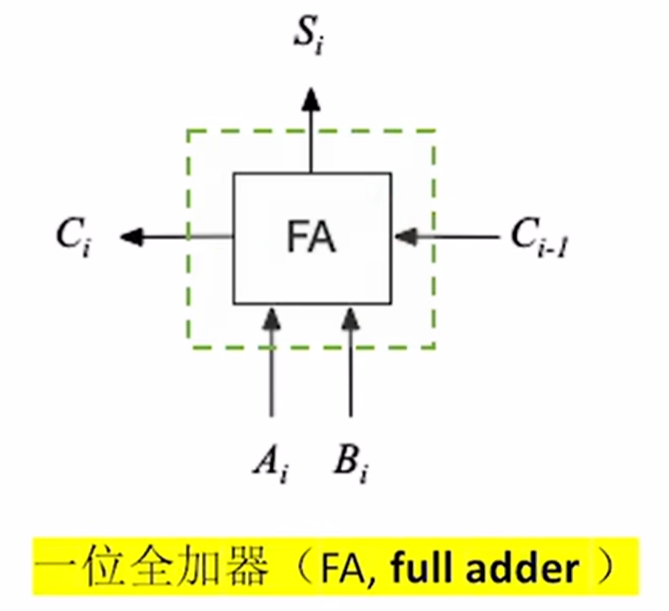

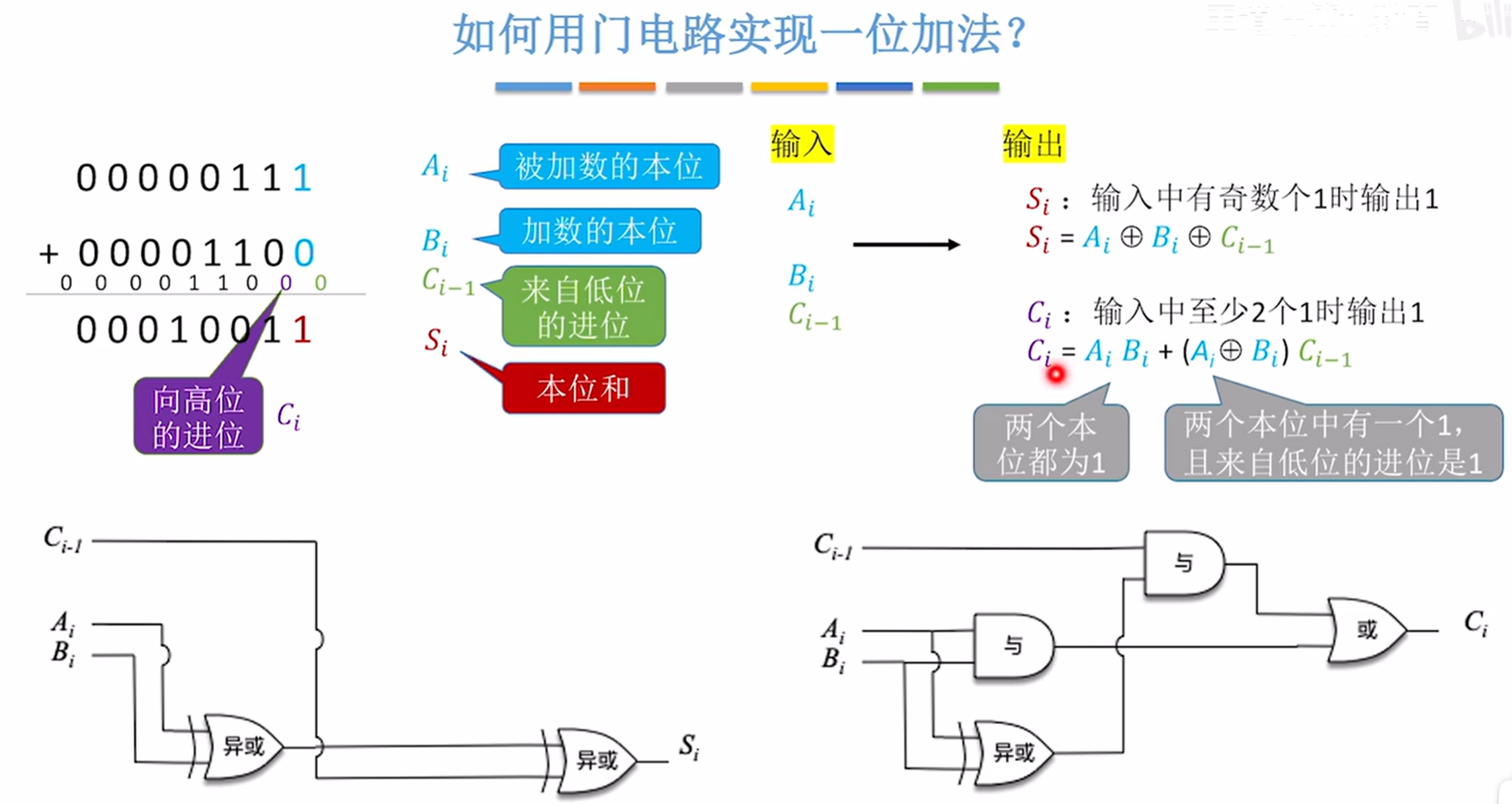

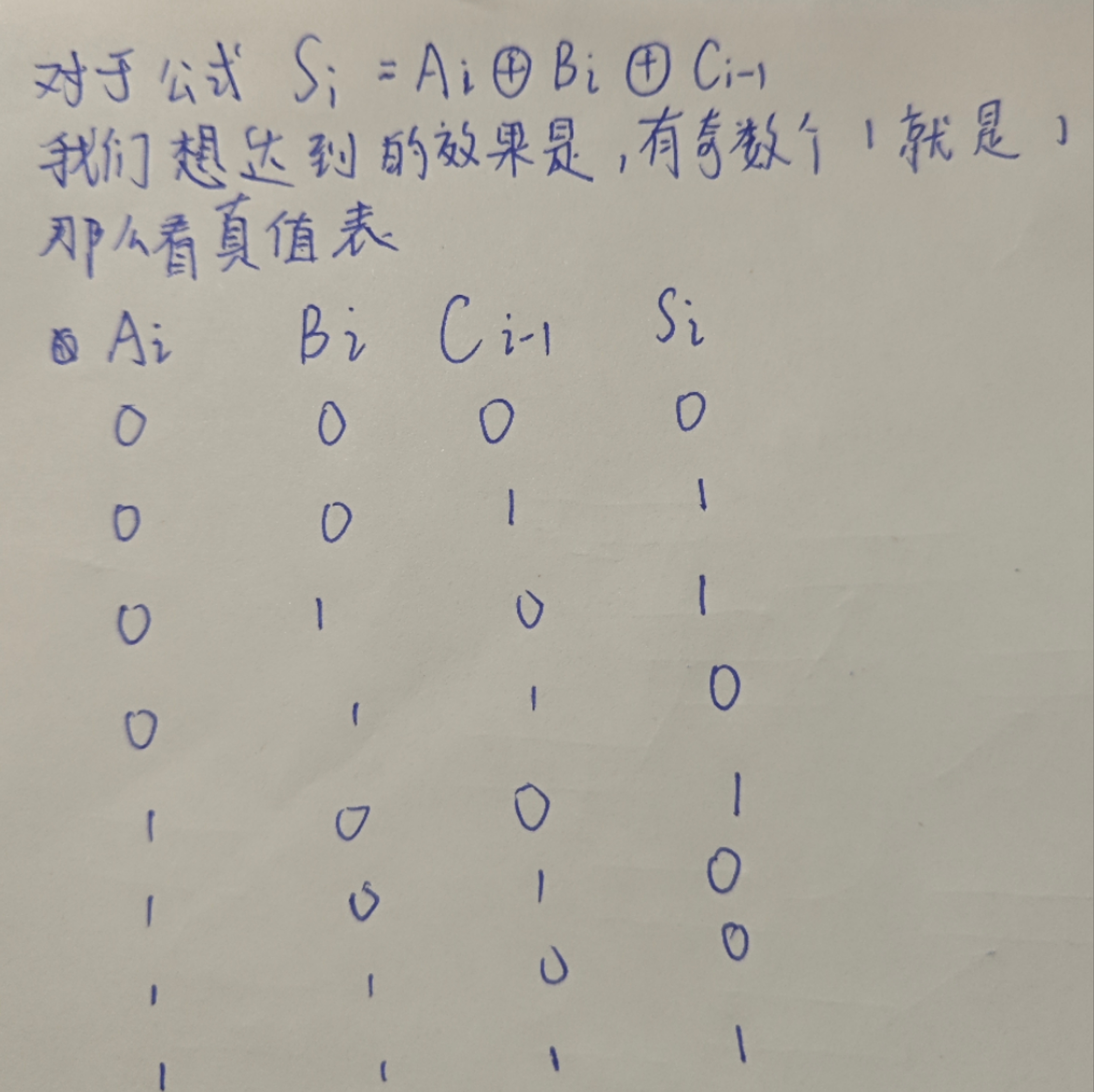

一位加法器

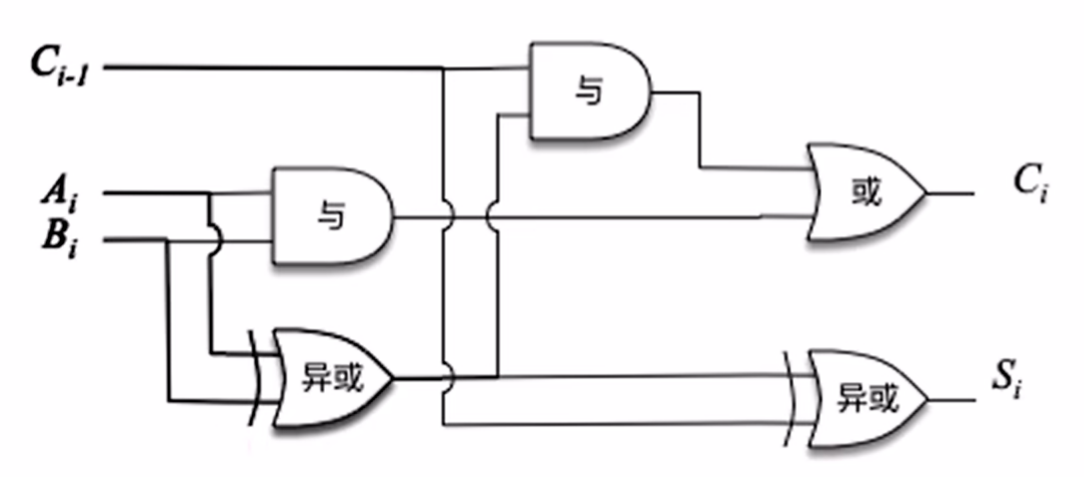

合并后

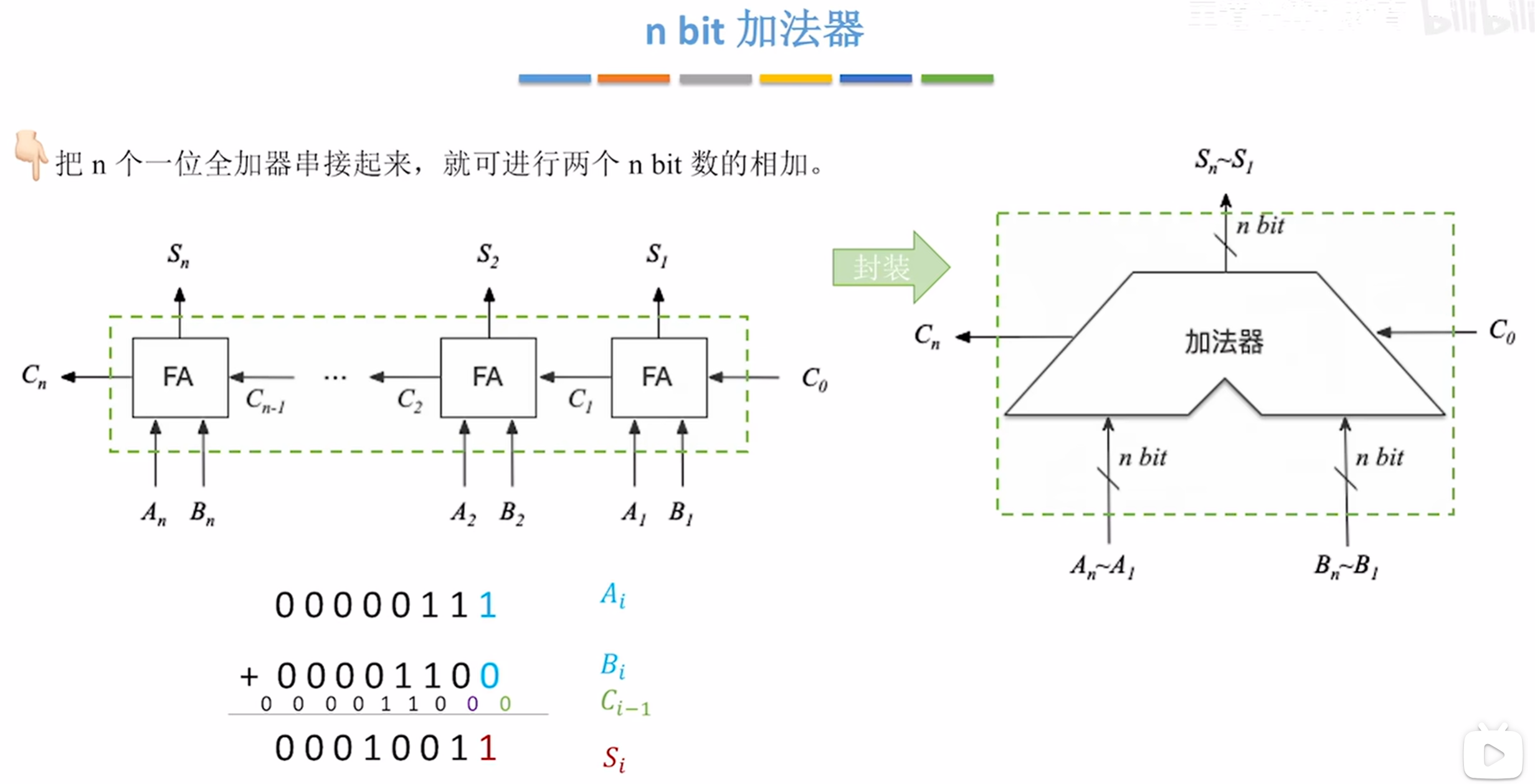

n bit 加法器

现在这个加法器叫做串行进位并行加法器**（串行体现在进位，并行体现在这n个bit是一起输入的）**

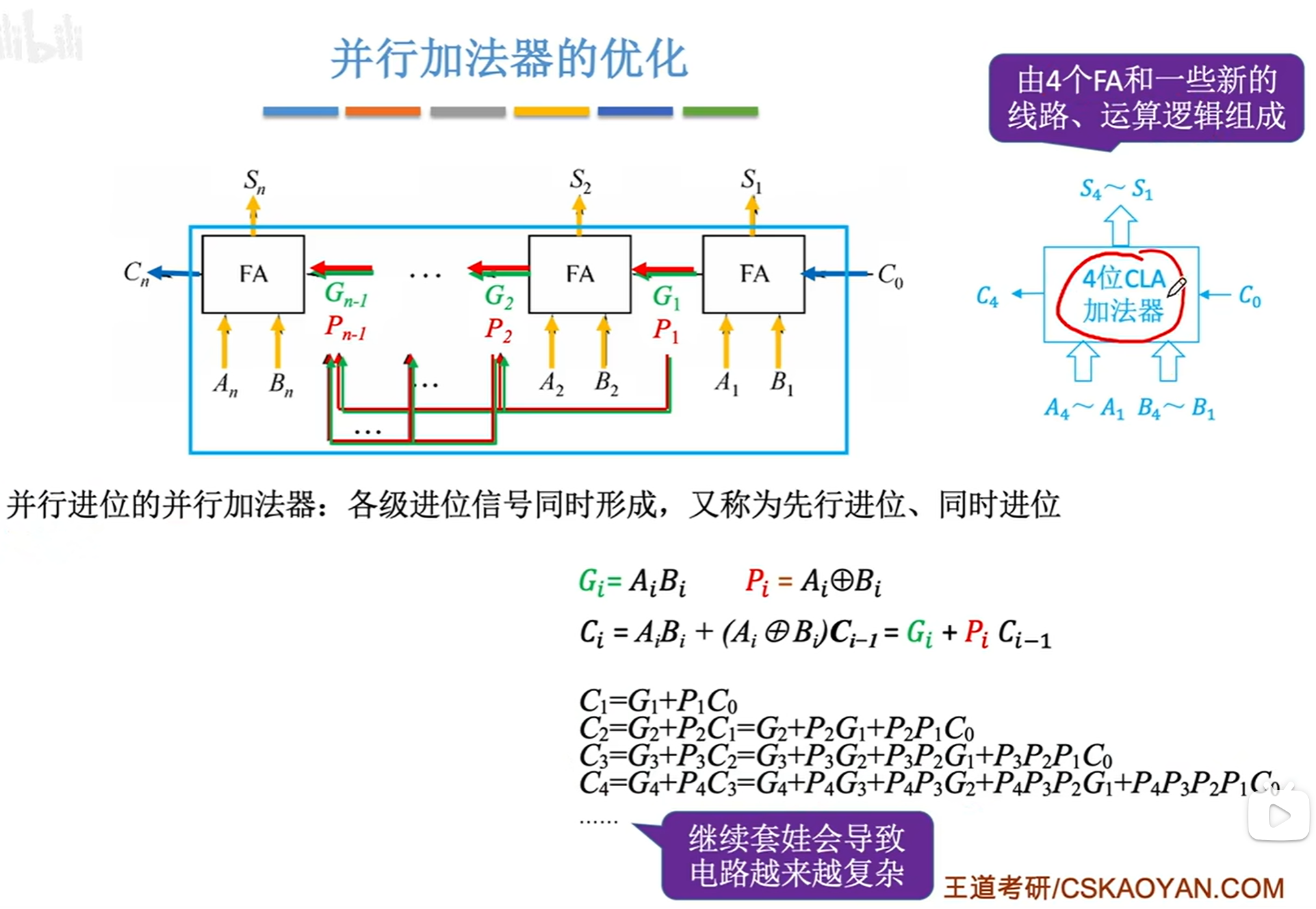

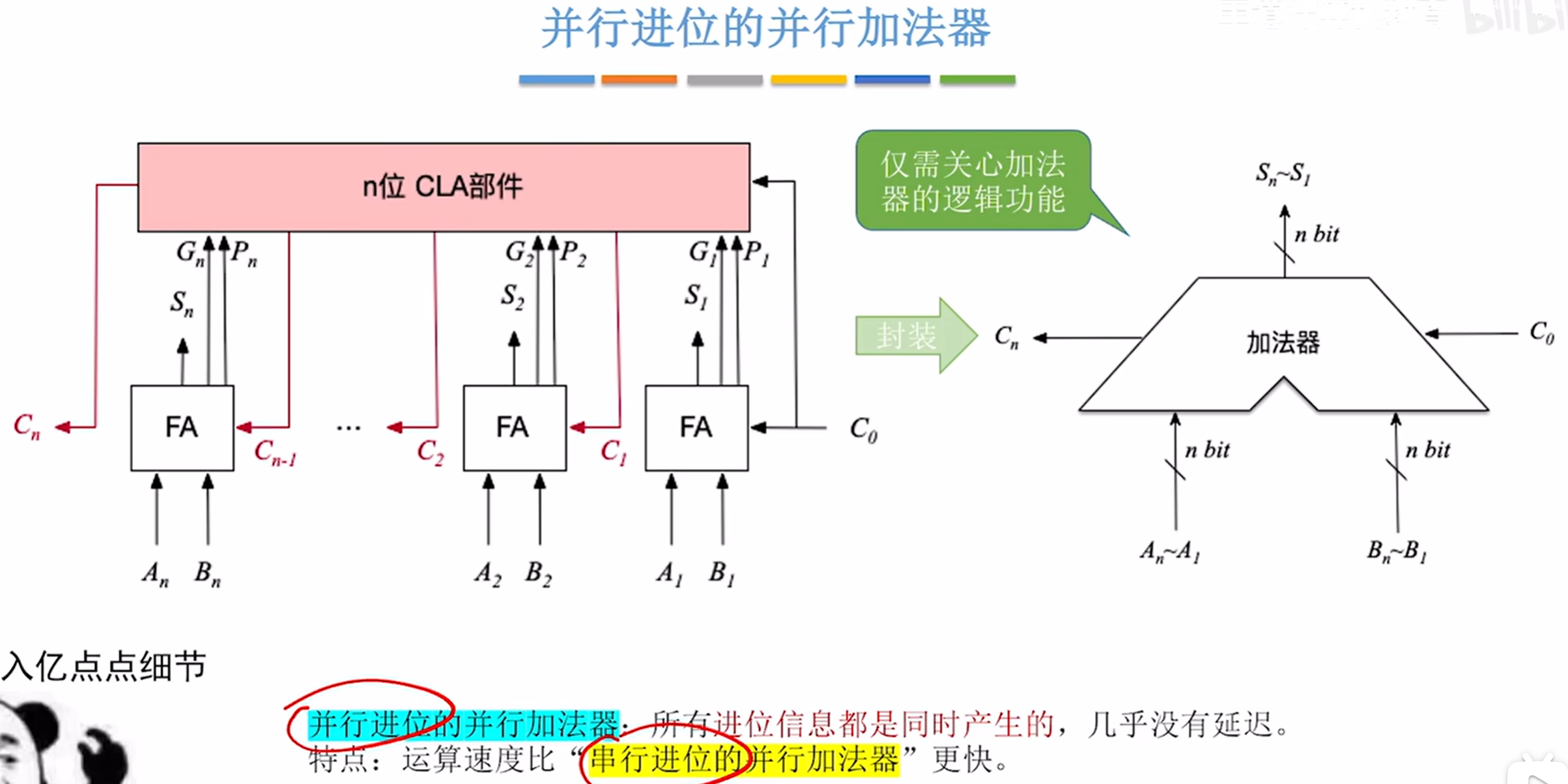

显然，并行进位的并行加法器效率更高

CLA部件解析

每一个进位其实都在输入的时候准备好了，那么其实每个位的进位信息几乎是同时产生的。那么代价是什么？电路会非常复杂，所以通常采用每四个加法器使用一个CLA部件。

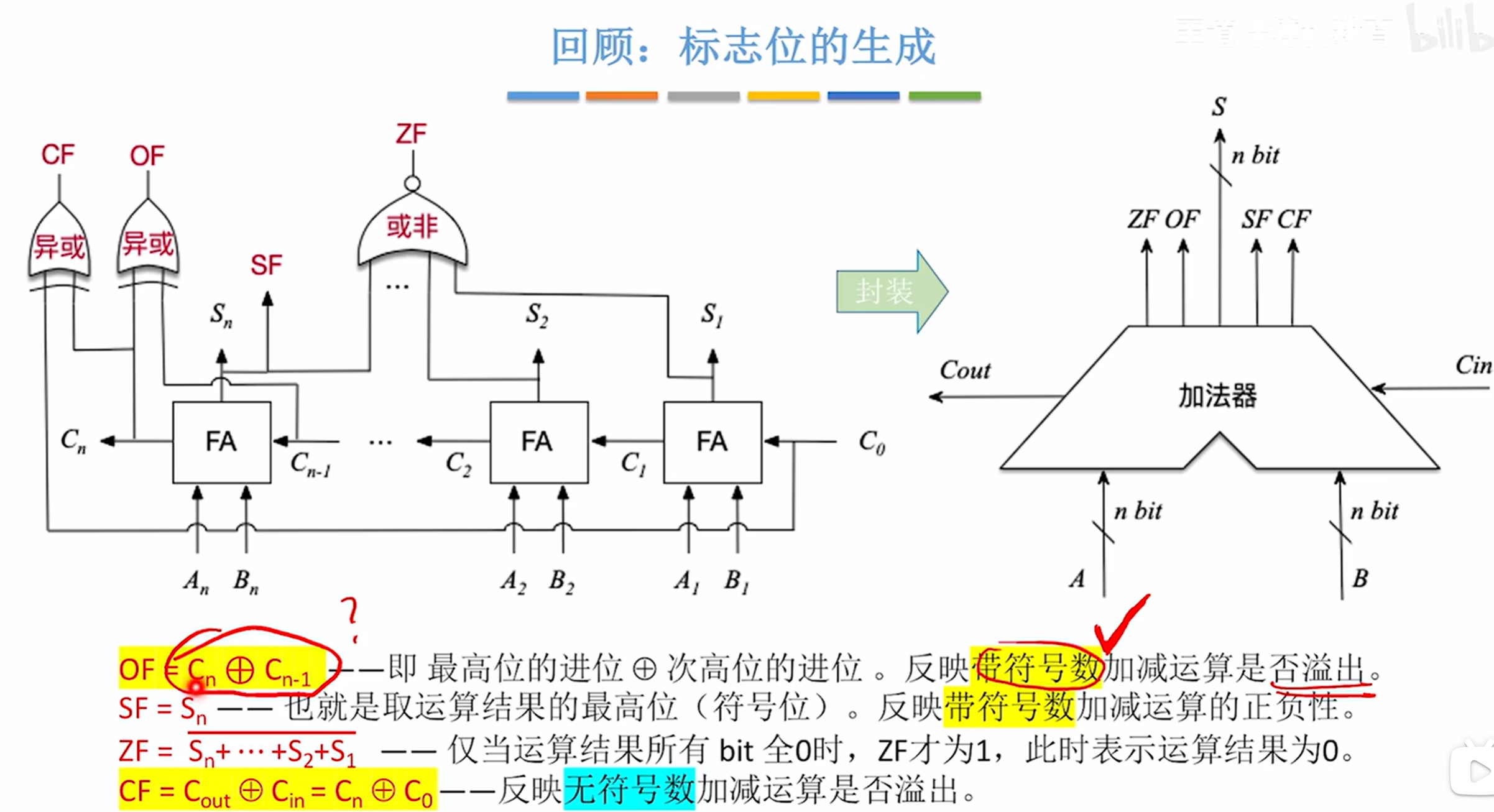

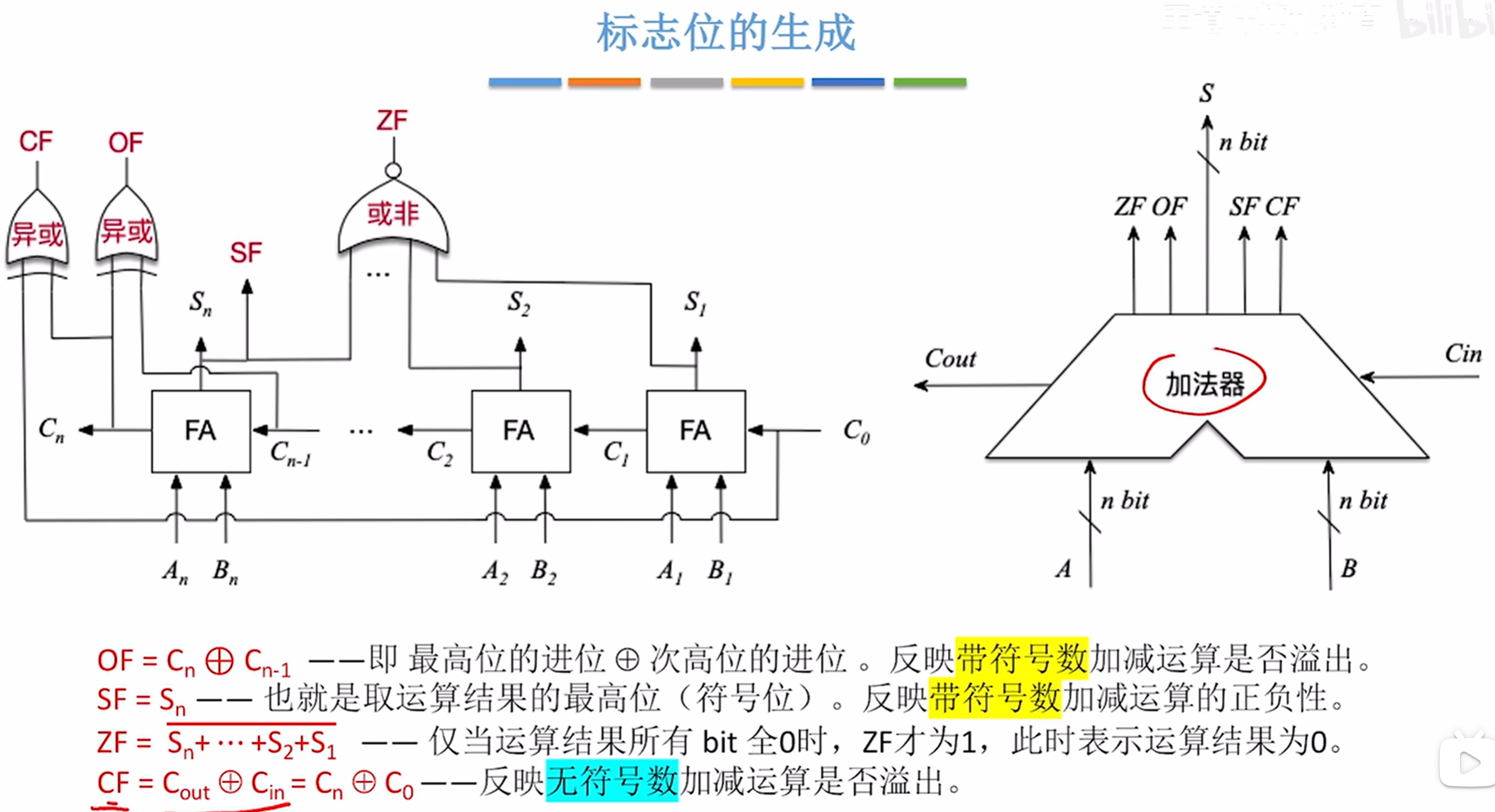

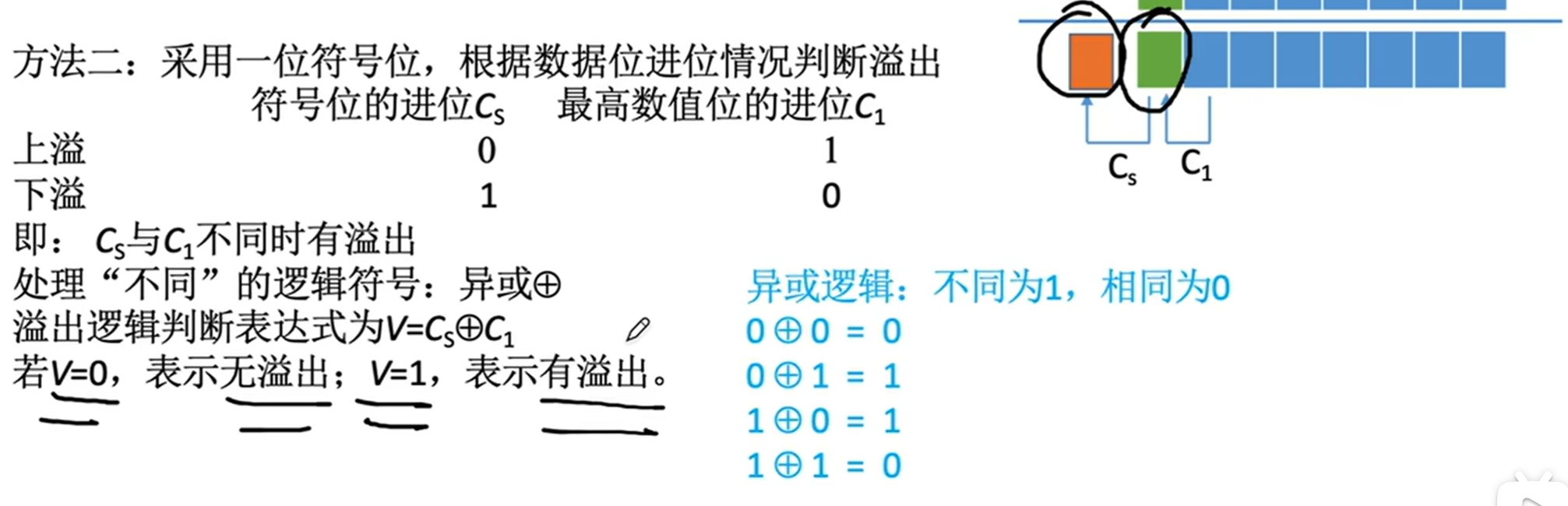

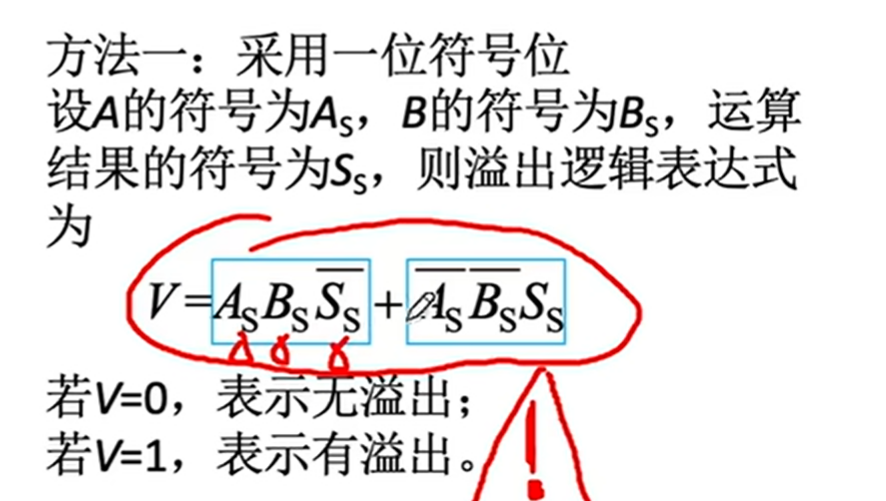

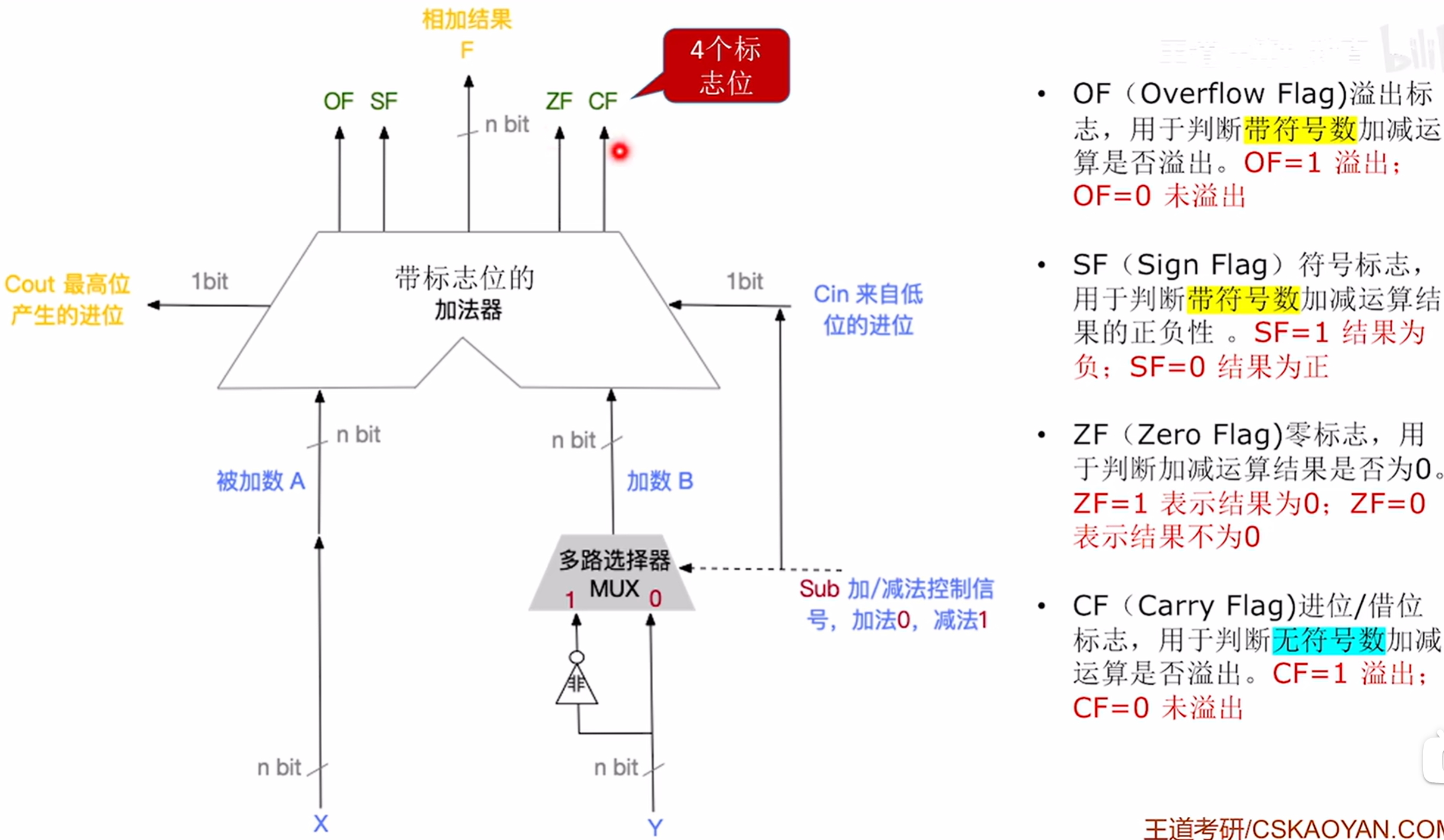

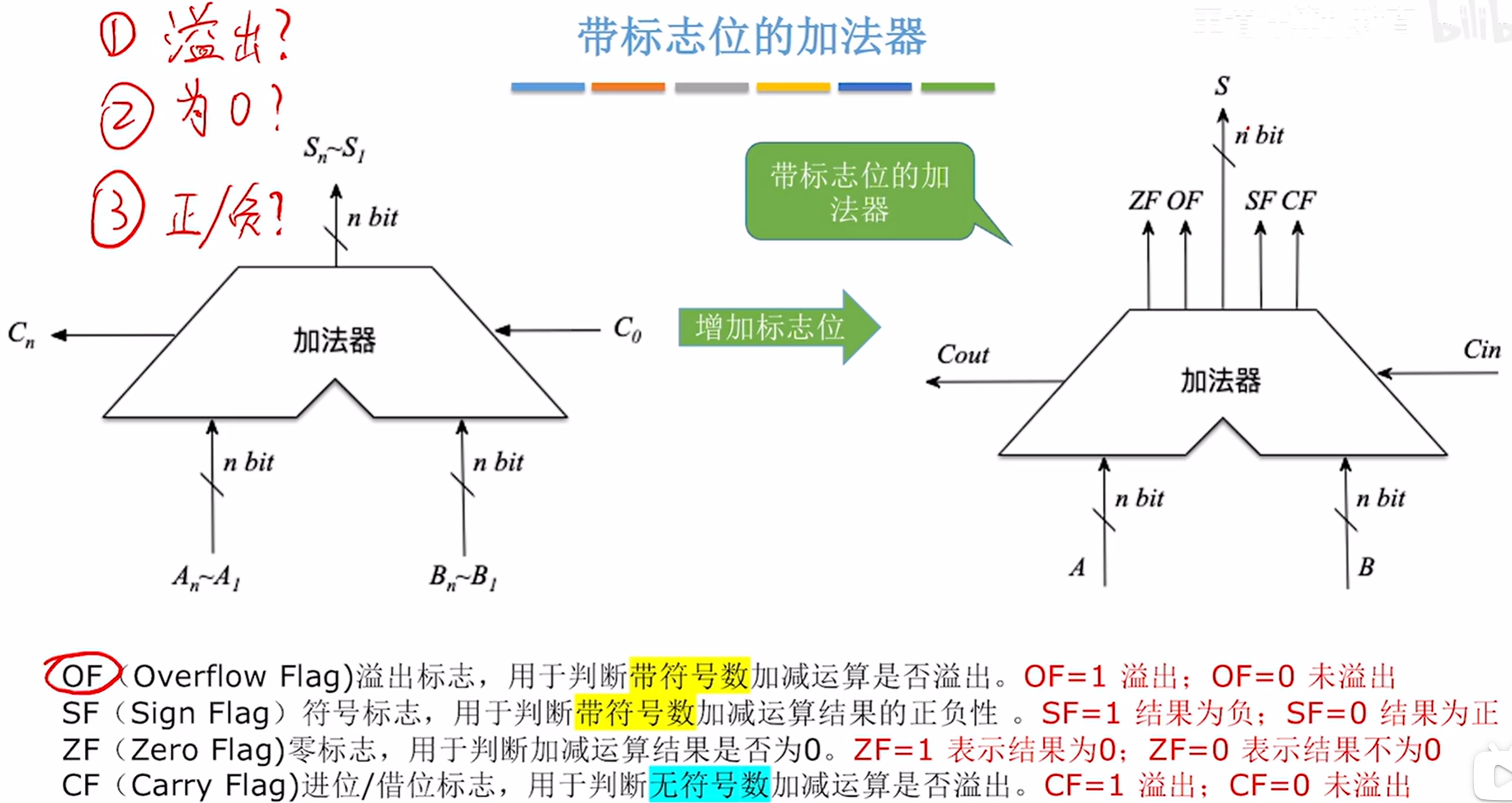

带标志位的加法器

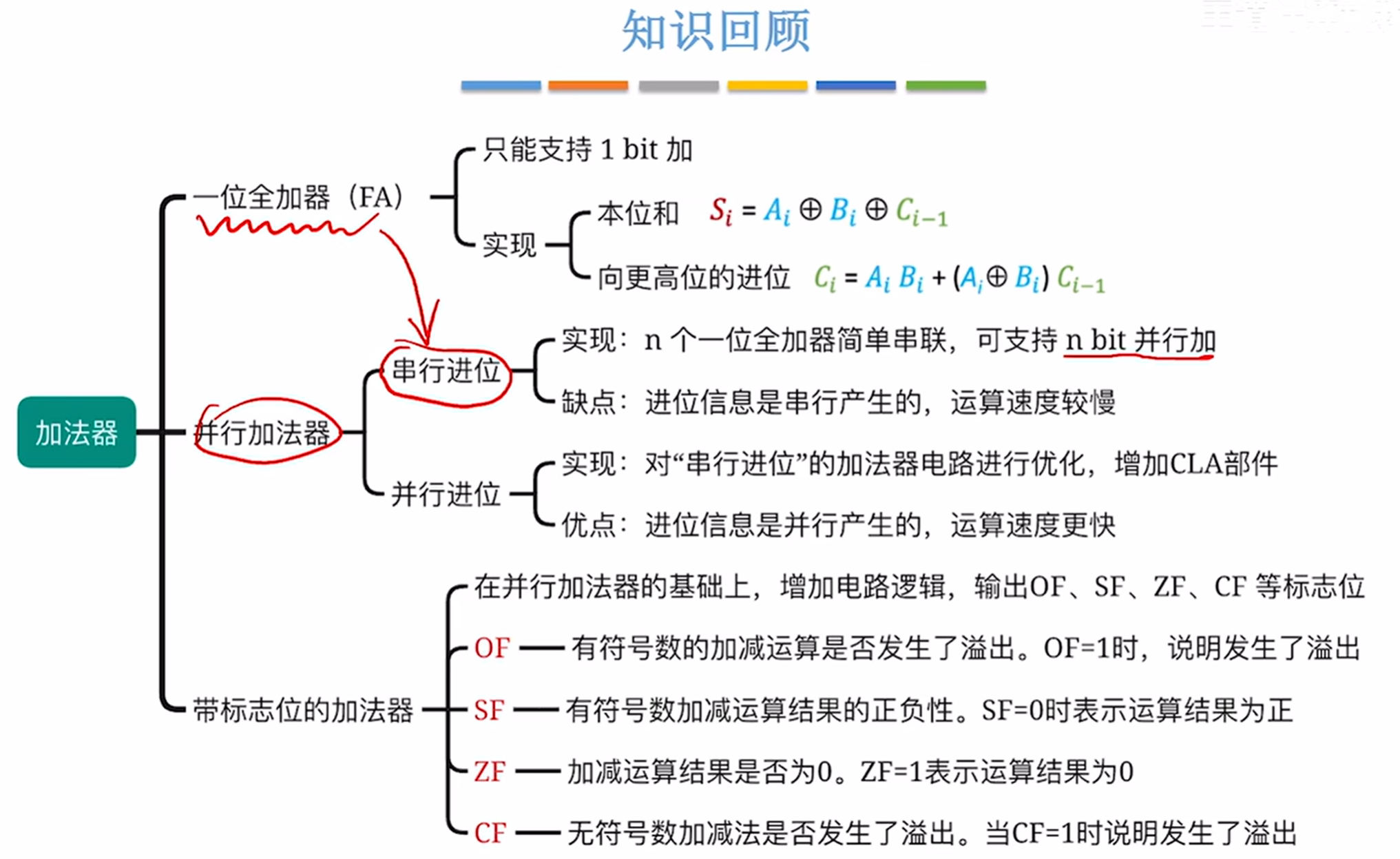

总结

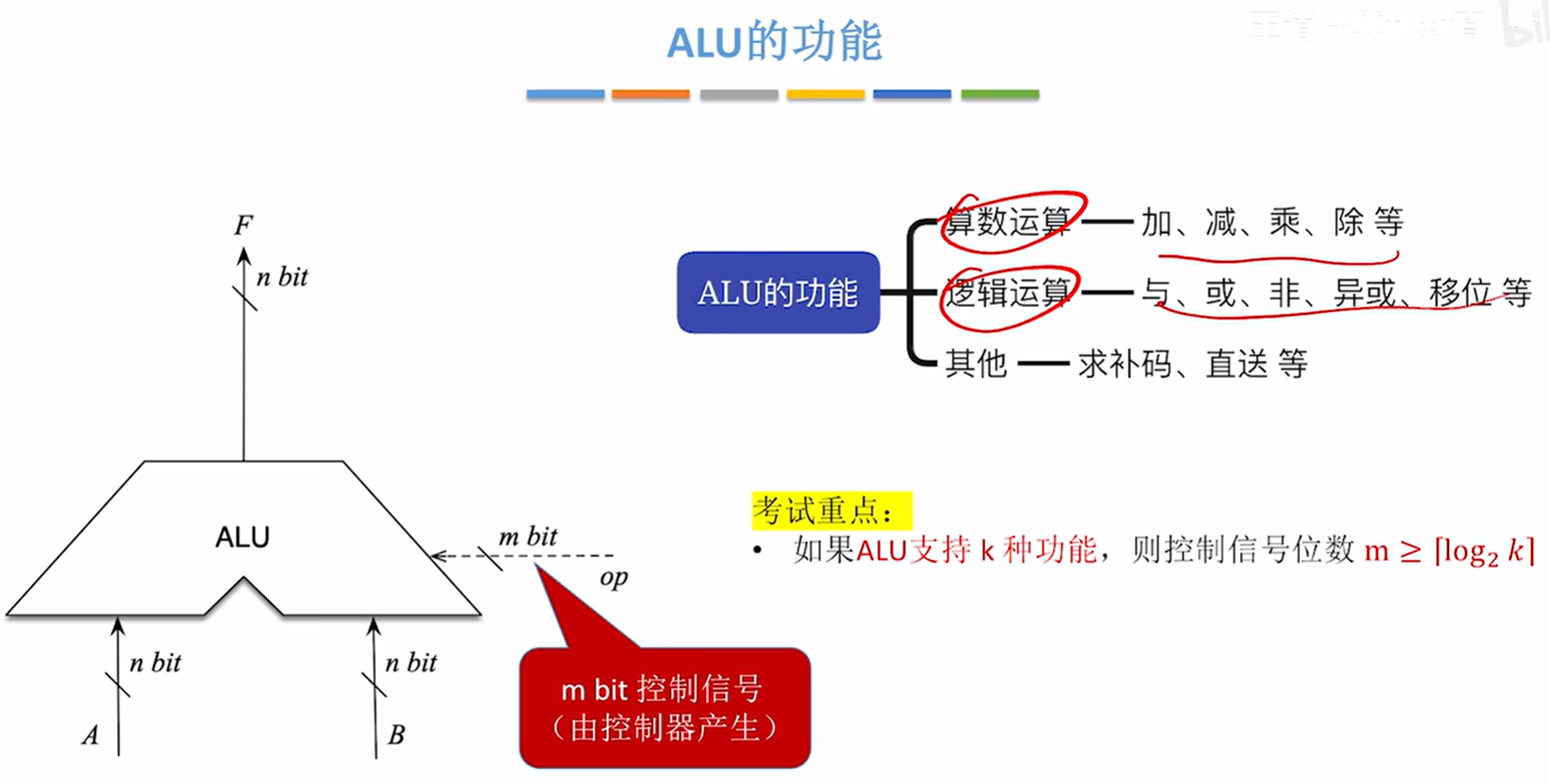

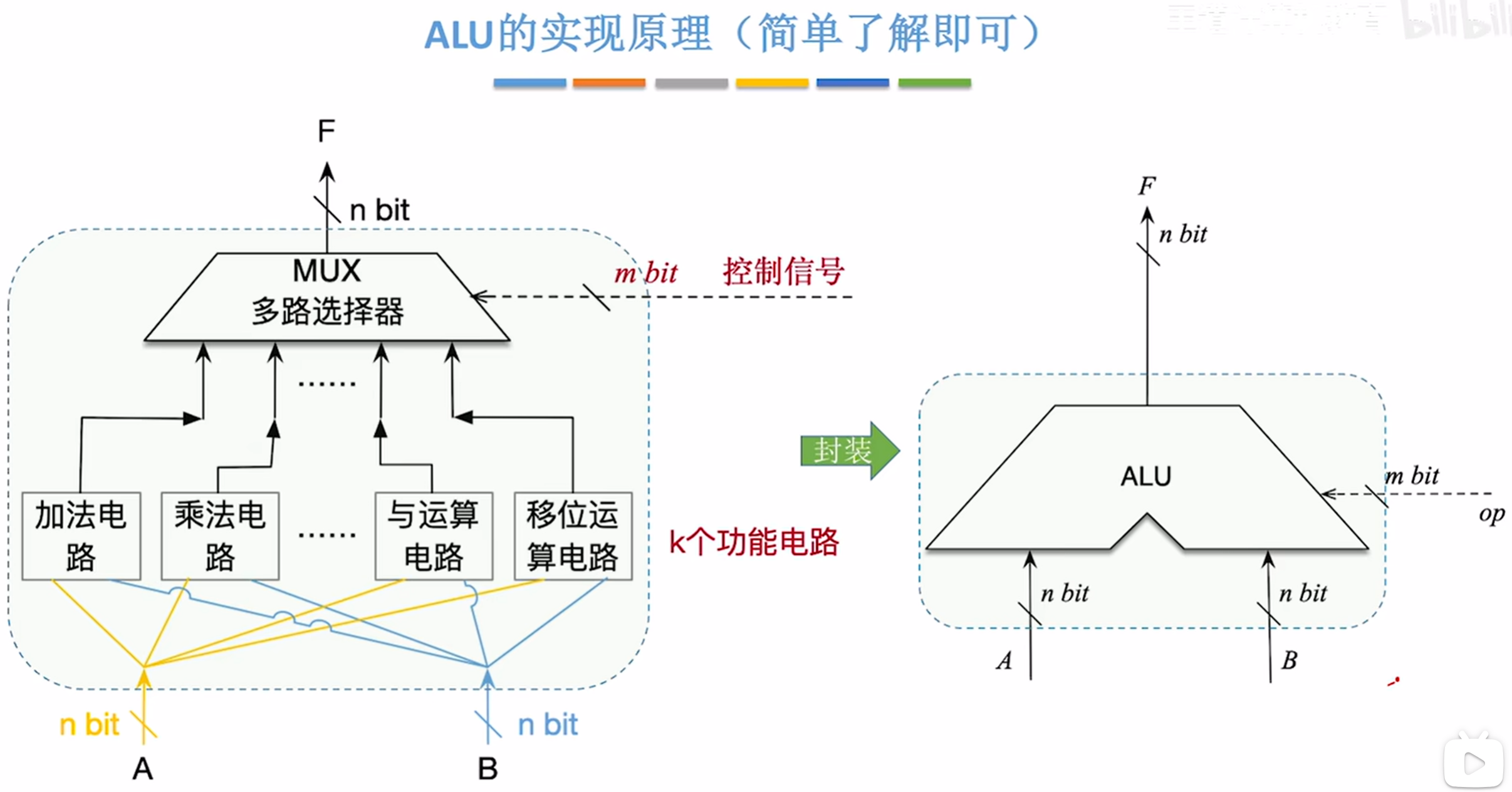

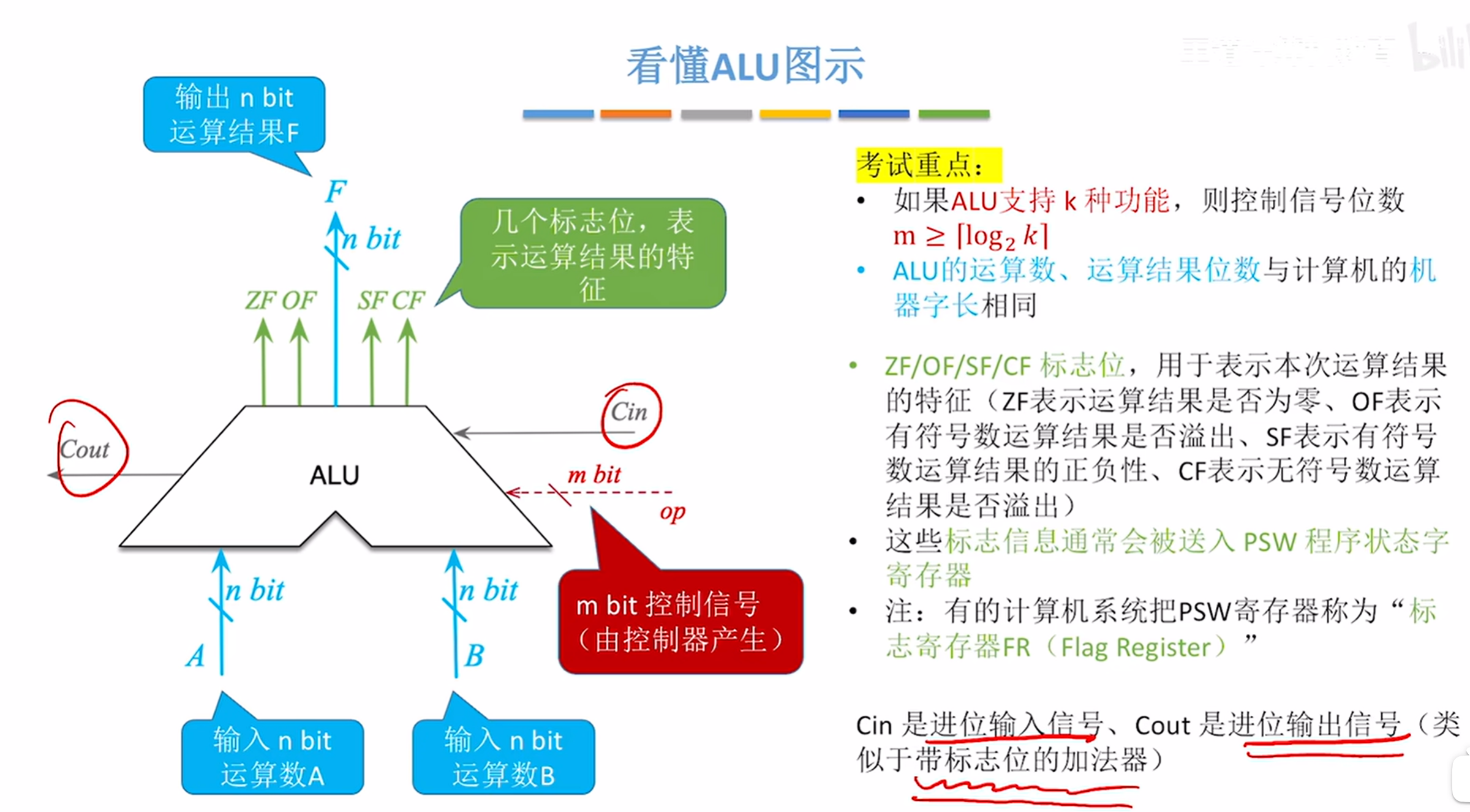

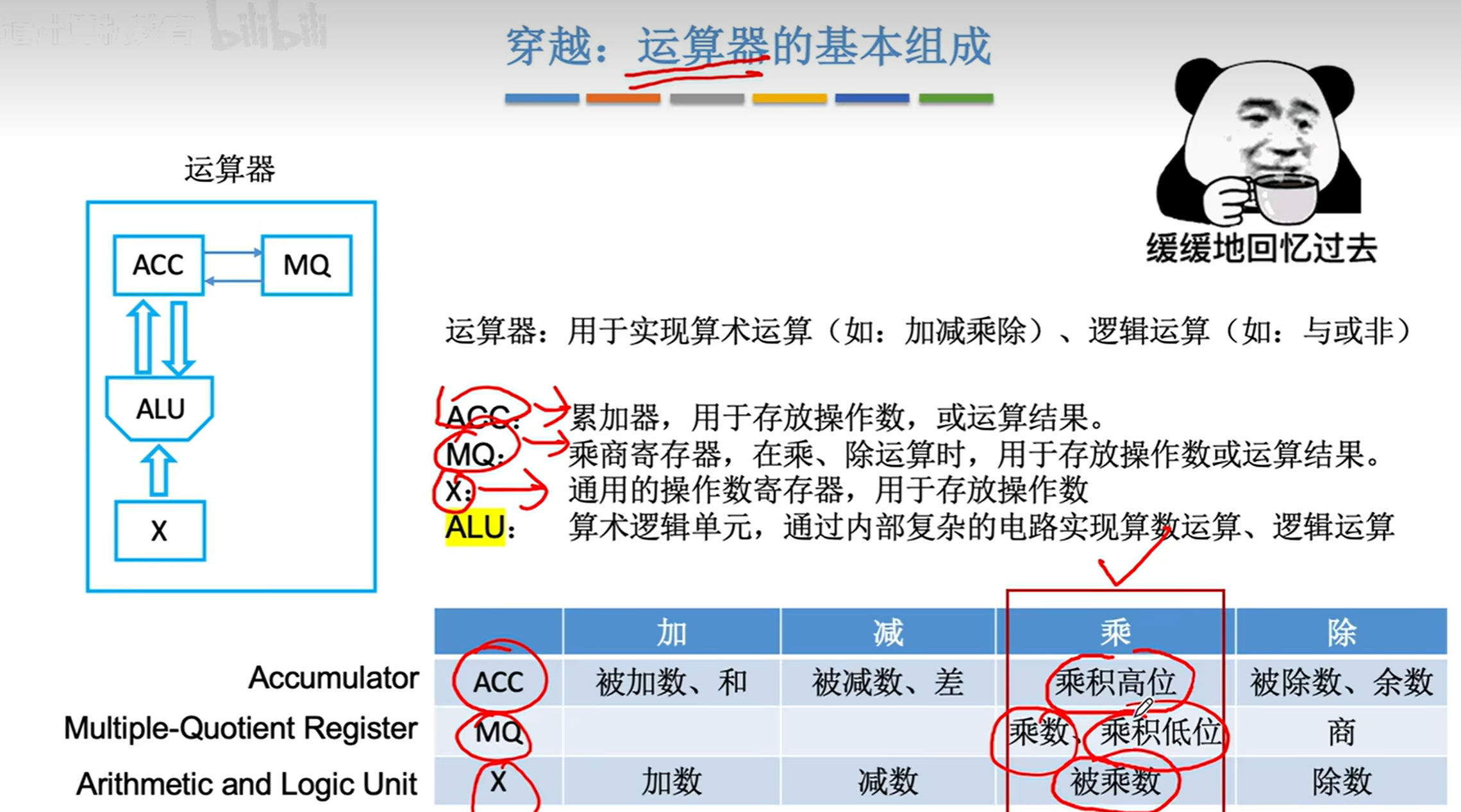

ALU

CPU由控制器，运算器组成

控制器负责解析指令

运算器负责对数据进行处理

ALU是运算器的核心

而加法器又是ALU的核心，因为加减乘除运算都需要基于加法来实现

机器字长（Machine Word Length）是指计算机处理器（CPU）能够一次性处理或存储的二进制位数（bit）。它通常决定了计算机的数据处理能力、寄存器的大小、内存寻址范围以及指令集架构。

机器字长的常见值：

8位（bit）：早期的计算机，如Intel 8080
16位（bit）：如Intel 8086
32位（bit）：如Intel 80386、Pentium系列
64位（bit）：现代CPU，如Intel Core i系列、AMD Ryzen

机器字长的影响：

数据处理能力：较长的字长可以一次处理更多的数据，提高计算速度。
内存寻址能力：字长决定了CPU的寻址范围，例如：
32位CPU最多寻址 2³² = 4GB 的内存
64位CPU最多寻址 2⁶⁴ = 16EB（Exabyte），远超当前计算需求

指令长度：大多数CPU的指令长度与字长相关，影响指令的执行效率。
寄存器大小：寄存器的大小通常等于字长，影响计算的精度和速度。比如一个寄存器的宽度就是64bit也就是8个字节

在现代计算机中，64位架构已成为主流，但某些嵌入式系统和老旧设备仍可能使用32位甚至16位架构。

事实上，正是ALU的输入输出bit位数决定了机器字长
