本文详细介绍了基本电路和占空比可调的脉冲电路的设计原理与计算方法。通过公式解析，读者可以深入理解脉冲电路的工作机制，以及如何通过调整电阻值来改变电路的占空比。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

目录

1.基本电路：

计算方式：

2占空比可调的脉冲电路：

计算方式：

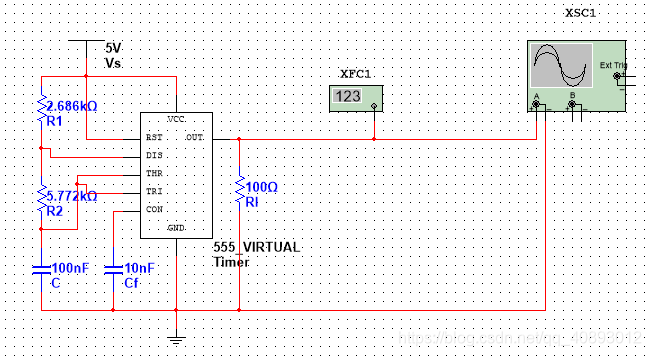

1.基本电路：

计算方式：

F = $\frac{1.44}{(R_{1}+2R_{2})*C}$ $T_{H} = 0.693*(R_{1}+R_{2})*C$ $T_{L} = 0.693*R_{2}*C$

占空比 = $\frac{T_{H}}{T_{H}+T_{L}}$ *100%

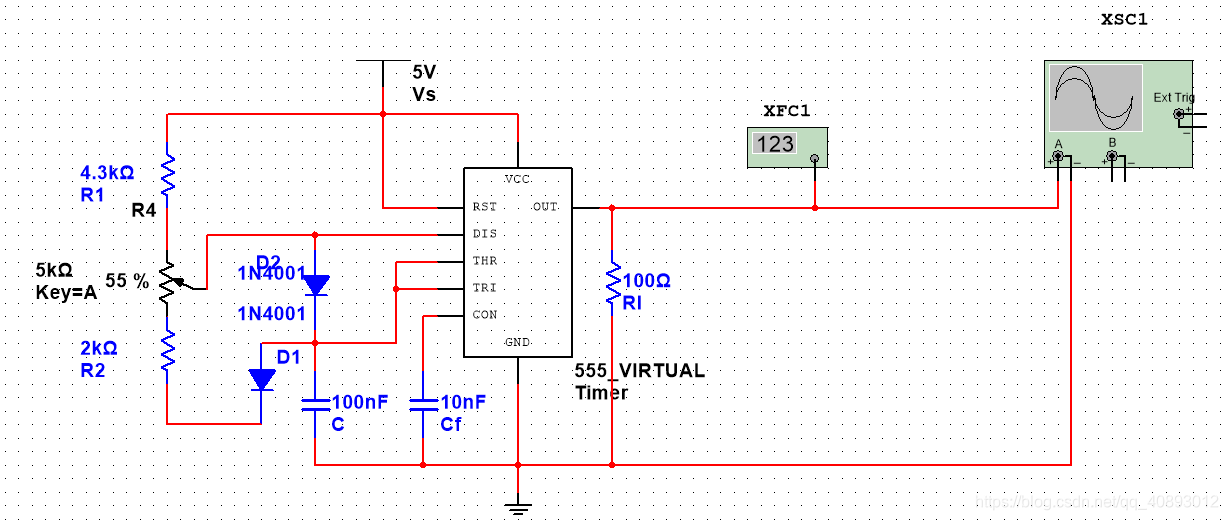

2占空比可调的脉冲电路：

计算方式：

$F = \frac{1.443}{(R_{A}+R_{B})*C}$ $D = \frac{R_{A}}{R_{A}+R_{B}}$ 其中 $R_{A}$ 为可调电阻上半部分+ $R_{1}$ ， $R_{B}$ 为可调电阻下半部分+ $R_{2}$ 。
