0.96寸OLED屏显示（IIC通信）

一、0.96寸OLED简介

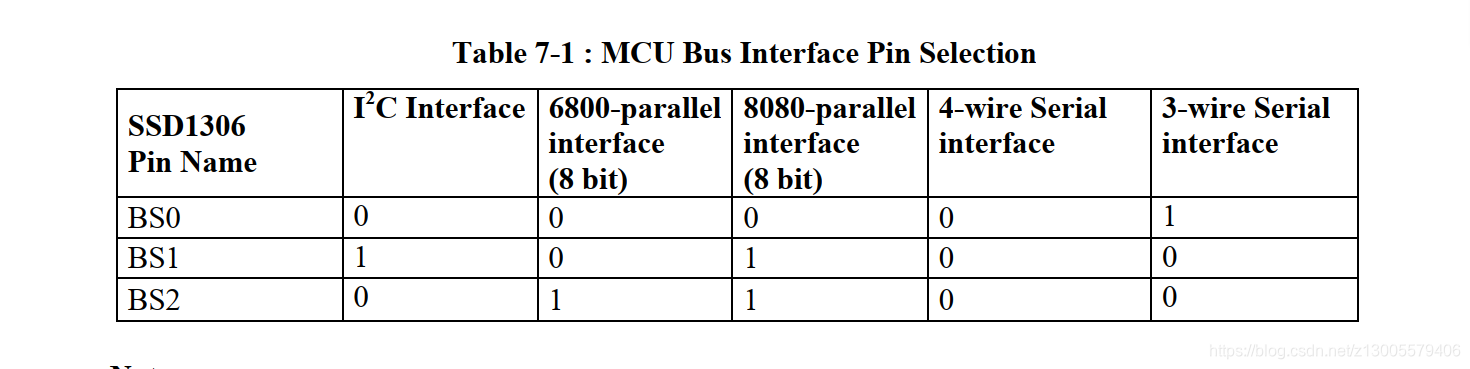

0.96寸OLED屏内部驱动IC为SSD1306；兼容6800、8080两种并行接口方式,3线或 4线的串行SPI接口方式和 IIC 接口方式。配置哪种模式，需要根据BS0、BS1和BS2这三个管脚的电平逻辑来设置的。
在这里插入图片描述

二、SSD1306IIC通信时序

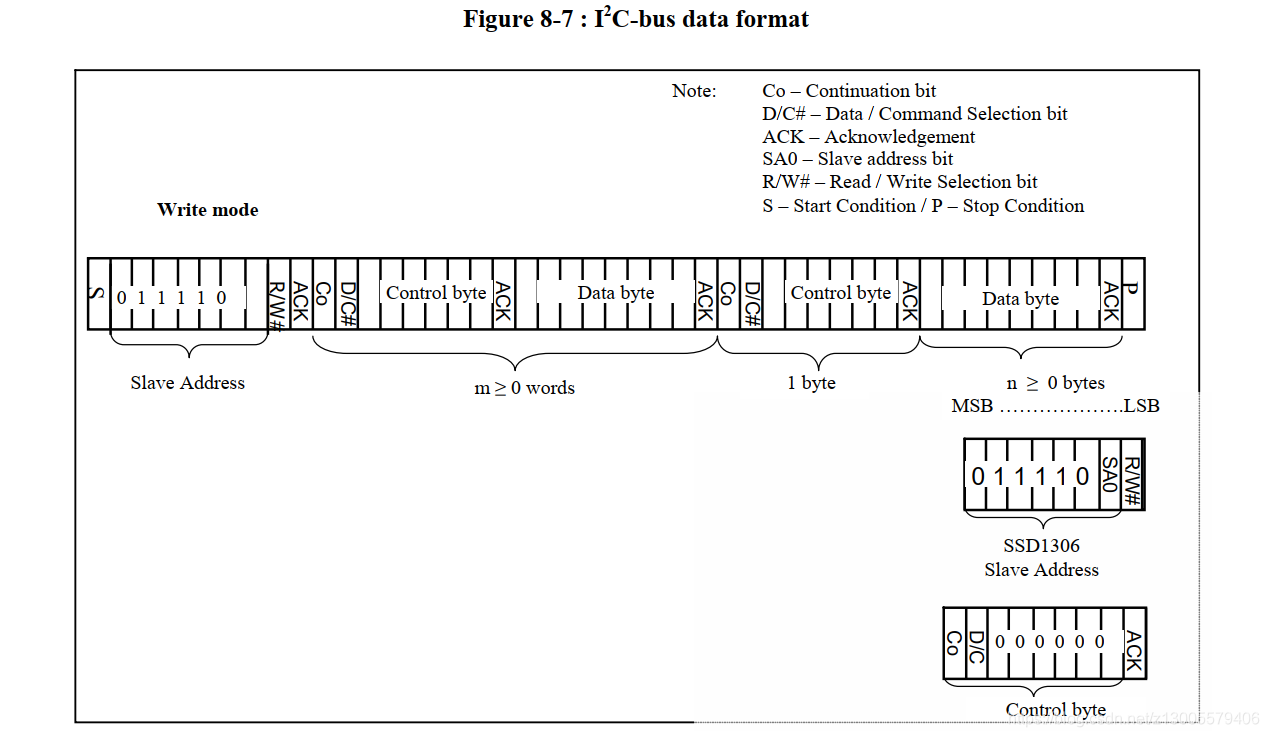

在这里插入图片描述由上图可知，SSD1306 IIC通信时序为：
1、起始信号。
2、主机发送从机地址Slave Address。
3、主机等待应答，从机应答。
4、主机发送控制字节Control byte。
5、主机等待应答，从机应答。
6、发送数据/命令。

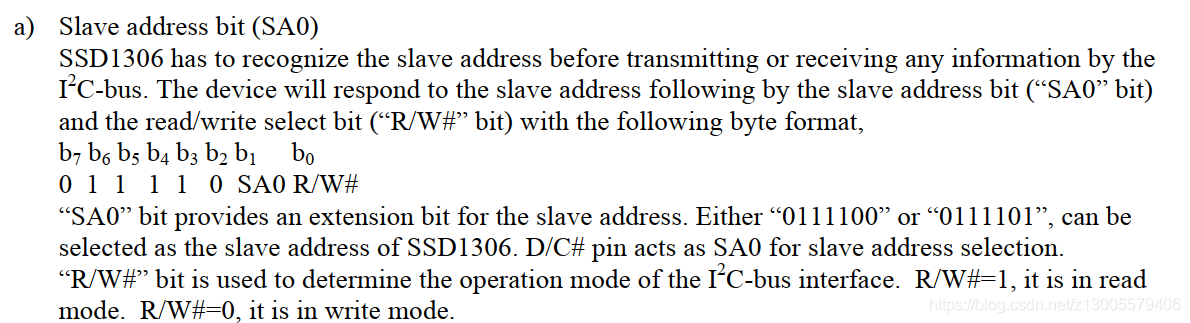

Slave Address：SSD1306在发送或接收任何信息之前必须识别从地址IIC总线，设备将响应从地址后面的从地址位(“SA0”位)和读写选择位(“R/W#”位)，其字节格式如下:
b7 b6 b5 b4 b3 b2 b1 b0
0 1 1 1 1 0 SA0 R/W#
D/C引脚作为从地址选择的SA0的控制引脚，通常接地，所以从地址高七位为0111100。我们控制OLED显示时主要是向SSD11306写数据/命令，选择写模式，R/W=0。所以完整的从机地址为01111000即0x78。
在这里插入图片描述

Control byte：控制字节由Co位和D/C#位组成。Co=0，控制字节后传输的信息仅包含1Byte；Co=1，控制字节后传输的信息可包含连续的 n Byte。D/C＃位是数据/命令选择位。D/C=1，SSD1306接收到的字节充当数据；D/C=0，SSD1306接收到的字节充当命令。

/**********发送命令函数**********/
void Write_IIC_Command(u8 command)
{
	OLED_IIC_Start();
	OLED_IIC_Writebyte(0x78); //发送从地址0x78
	OLED_IIC_Wait_Ack();
	OLED_IIC_Writebyte(0x00); //控制字节，传输单个字节充当命令
	OLED_IIC_Wait_Ack();
	OLED_IIC_Writebyte(command); //发送命令
	OLED_IIC_Wait_Ack();
	OLED_IIC_Stop();
}
/**********发送数据**************/
void Write_IIC_Data(u8 data)
{
	OLED_IIC_Start();
	OLED_IIC_Writebyte(0x78);
	OLED_IIC_Wait();
	OLED_IIC_Writebyte(0x40); //控制字节，传输单个字节充当数据
	OLED_IIC_Wait();
	OLED_IIC_Writebyte(data);//发送数据
	OLED_IIC_Wait();
	OLED_IIC_Stop();
}
