## SOGI-FLL-PLL

简述SOGI原理及程序实现。
SOGI主要有两种：一种是基波频率固定的SOGI，另一种是结合锁频环（FLL）实现频率自适应的SOGI。

1.基波频率固定的SOGI，其结构框图如图所示。

SOGI的功能就是产生两个完全正交的信号v’和qv’，理想情况下v’等于v,err为0。为了探究SOGI的效果我们可以根据框图列出以下传递函数。

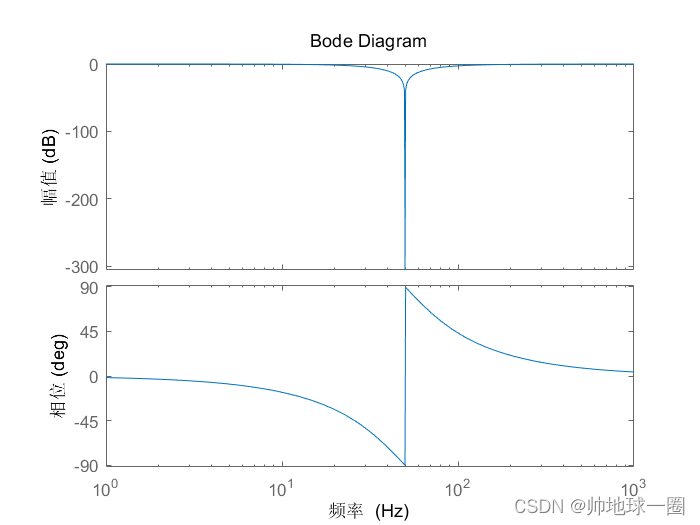

s代表90度相位，则从上式可以发现，v’会超前qv’90度。把s=jw0代入，err为0，当s等于其它值时，err均不为0，且偏离越远误差越大。如伯德图所示，只有在基波频率处，对err有无穷小增益，此为SOGI的选频特性。

这意味着在使用这种SOGI时必须知道输入对象的频率，且频率不能变化太大，否则SOGI将无法准确跟踪。不过电网频率的波动一般不大，可以用于电网琐相。
2.带锁频环的SOGI，老规矩，先上结构框图

可以看到和原来的区别就是加了一个FLL，把原来乘固定的w0变成了乘w’。频率的偏差会造成err泛滥，用err反过来调节频率，err不停，调频不止，从而达到频率自适应。不要问我FLL怎么来的，问就是站在巨人的肩膀上从天而降来的，对我而言这只是一个工具，如果你知道它的前世今生可以给我分享一下它的故事。整个框图看着就两个系数，k和另一个看着很牛但叫不上名字的符号，k可以根据典型二阶系统的最佳工业系数，将其定为根号2，另外一个如果你没意见的话就是46，如果有意见的话就自己画画伯德图按照你的喜好拿捏它。

3.无论使用哪种方法，经过SOGI之后，想必已经拿到了准确的两个正交分量v’和qv’或者也可以说是alpha/beta静止坐标系下的两个分量，但最终我们想要的还是输入信号的角度信息。

从图中我们可以发现，想要角度的话可以简单的通过arctan(qv’/v’)进行求解，显然这比较简单粗暴不够闭环，当然也不否认这是一种行之有效的办法。如果不想这么直接了当的话，也可以找个PLL（锁相环）来牵线搭桥，PLL控制框图如下。

至于锁相环的原理和参数设计推导暂时不讨论。上传了一个m文件进行简单的参数设计。

4.最后是SOGI-FLL的程序实现，后项差分，不使用PLL。当然你也可以根据传递函数采用喜欢的方式进行离散，得到更适合自己的程序。

#define Sogi_k		1.414
#define FLL_gain	-46

typedef struct
{
	float *input;
	float errv ;
	float v_p;
	float qv_p_temp ;
	float qv_p ;
	float w_p;
	float errf ;
	float Mag_2 ;
	float phase ;
	float cos ;
	float mag ;
	float Ts;
}SOGI;

volatile SOGI FLL;
memset((void *)&FLL,0,sizeof(FLL));

FLL.errv = *(FLL.input) - FLL.v_p;
FLL.v_p = FLL.w_p*(Sogi_k*FLL.v_p - FLL.qv_p)*FLL.Ts + FLL.v_p;
FLL.qv_p_temp = FLL.qv_p_temp + FLL.v_p*FLL.Ts;
FLL.qv_p = FLL.w_p*FLL.qv_p_temp;
FLL.errf = FLL.errv*FLL.qv_p;
FLL.Mag_2 = FLL.v_p*FLL.v_p + FLL.qv_p*FLL.qv_p;
FLL.w_p = FLL.w_p + FLL.w_p*Sogi_k*FLL.errf*FLL_gain*FLL.Ts/(FLL.Mag_2 + 0.1);
if(FLL.w_p < sogi_w_min)FLL.w_p = sogi_w_min;
FLL.phase = atan2(FLL.qv_p,FLL.v_p);
FLL.cos = cos(FLL.phase );
FLL.mag = sqrt(FLL.Mag_2 );
