PLC_博图系列☞基本指令“或”运算

PLC_博图系列☞基本指令“或”运算

关键字： PLC、 西门子、 博图、 Siemens 、 或

背景介绍

这是一篇关于PLC编程的文章，特别是关于西门子的博图软件。我并不是专业的PLC编程人员，也不懂电路，所以如果你希望从这里学习PLC编程技术，可能会有些失望。然而，因为工作需要，我开始了解PLC编程，特别是西门子的博图软件，并记录了这些经验。随着我国工业4.0的推进，相信会有更多的人从事类似的工作。如果这篇文章能对你有所帮助，欢迎点赞和关注我❥(^_-)。

>=1:“或”运算

说明

可以使用指令“或”运算来查询两个或更多指定操作数的信号状态，并根据“或”运算的真值表评估这些信号状态。

如果有一个操作数的信号状态为“1”，则满足条件，并且该指令返回结果“1”。如果所有操作数的信号状态都为“0”，则不满足条件，并且该指令生成结果“0”。

说明

满足以下条件时， 操作数处的指令将显示为“未激活”：

• “或”运算指令的输入与多个数据类型为 String、WString 或 Variant 的比较操作（如，CMP ==）互连时。
• “或”运算指令的结果（“TRUE）”，取决于相同类型（数据类型 String、WString 或 Variant）且信号状态为“TRUE”的比较操作。

结果：在线模式中，该互连的以下比较操作（数据类型 String、WString 或 Variant）将显示为“未激活”。

示例：

操作数 1：“CMP ==”指令（数据类型 String）返回信号状态“FALSE”。CMP == 显示为“激活”。

操作数 2：“CMP ==”指令（数据类型 String）返回信号状态“TRUE”。CMP == 显示为“激活”。

操作数 3：“CMP ==”指令（数据类型 String）返回信号状态“TRUE”。CMP == 显示为“未激活”。

操作数 4：“CMP ==”指令（数据类型 INT）返回信号状态“TRUE”。CMP == 显示为“激活”。

“或”运算的结果：信号状态“TRUE”。

参数

参数	声明	数据类型	存储区	存储区	说明
			S7-1200	S7-1500
<操作数>	Input	BOOL	I、Q、M、D、L 或常量	I、Q、M、D、L、T、C 或常量	操作数表示要查询其信号状态的位。

示例

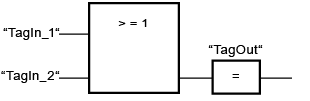

以下示例说明了该指令的工作原理：

如果操作数“TagIn_1”或“TagIn_2”的信号状态为“1”，则输出“TagOut”将置位。

真值表

下表列出了两个操作数进行“或”运算得到的结果：

第一个操作数的信号状态	第二个操作数的信号状态	逻辑运算结果
1	0	1
0	1	1
1	1	1
0	0	0

**注：**以上部分内容来之博图V16帮助文档。

---
