STM32 USB AUDIO系列 （一） 48k采样率 0进2出 16bit

---

前言

使用STM32F407基于CubeMX搭建的简单USB AUDIO 1.0。
该工程只有扬声器输出，没有麦克风输入。
采样率为48k，2通道，2字节模式，16bit。

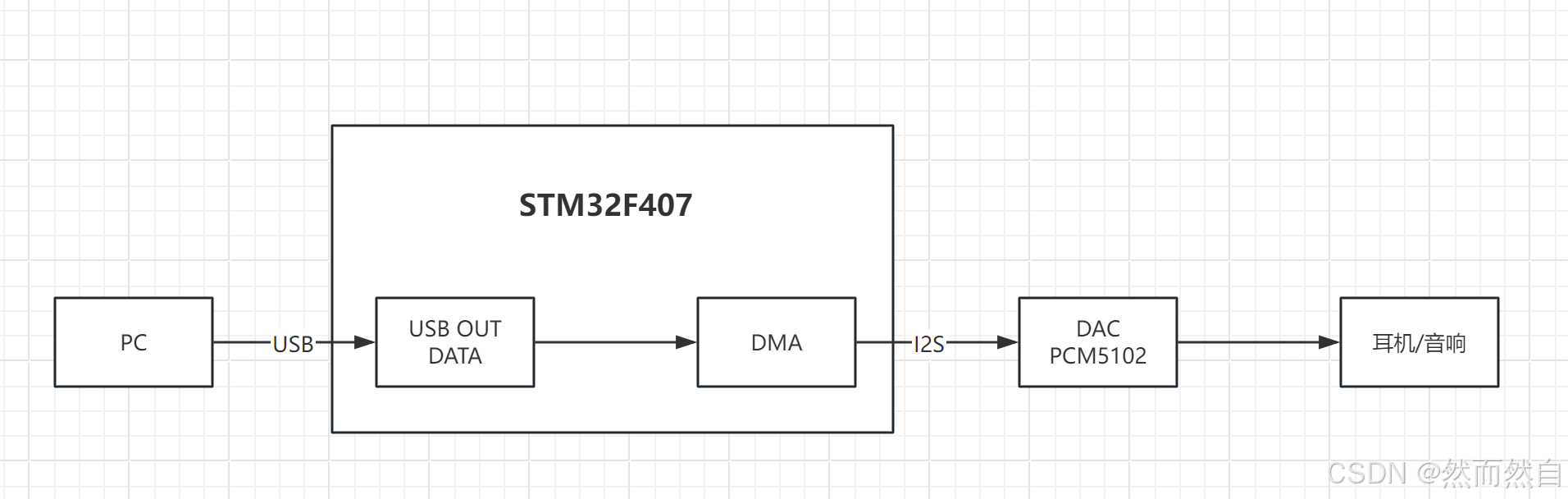

USB接收PCM音频流数据存放在缓冲区，再用DMA通过I2S发送音频流数据到DAC芯片进行解码，最后输出模拟信号到耳机或音响等设备。

---

一、开发环境

开发板：正点原子STM32F407ZGT6最小系统板
芯片：STM32F407ZGT6
CubeMX版本：6.13.0
keil 5版本：V5.41.0.0
ARM Compiler:V5.06

二、CubeMX配置

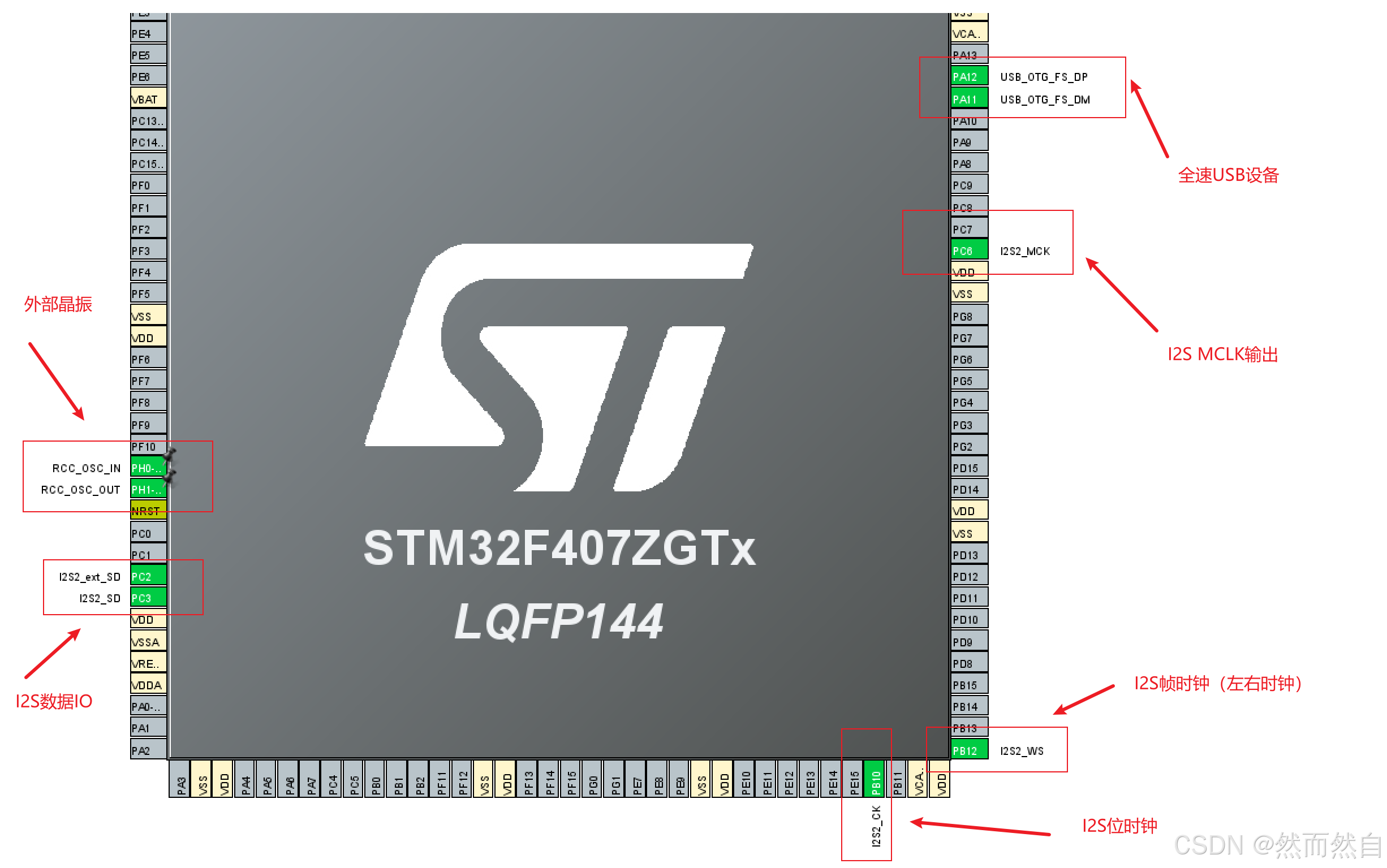

1.IO配置

根据实际使用的芯片和开发板分别配置晶振，usb,i2s相关引脚，以下是正点原子STM32F407ZGT6最小系统板的配置

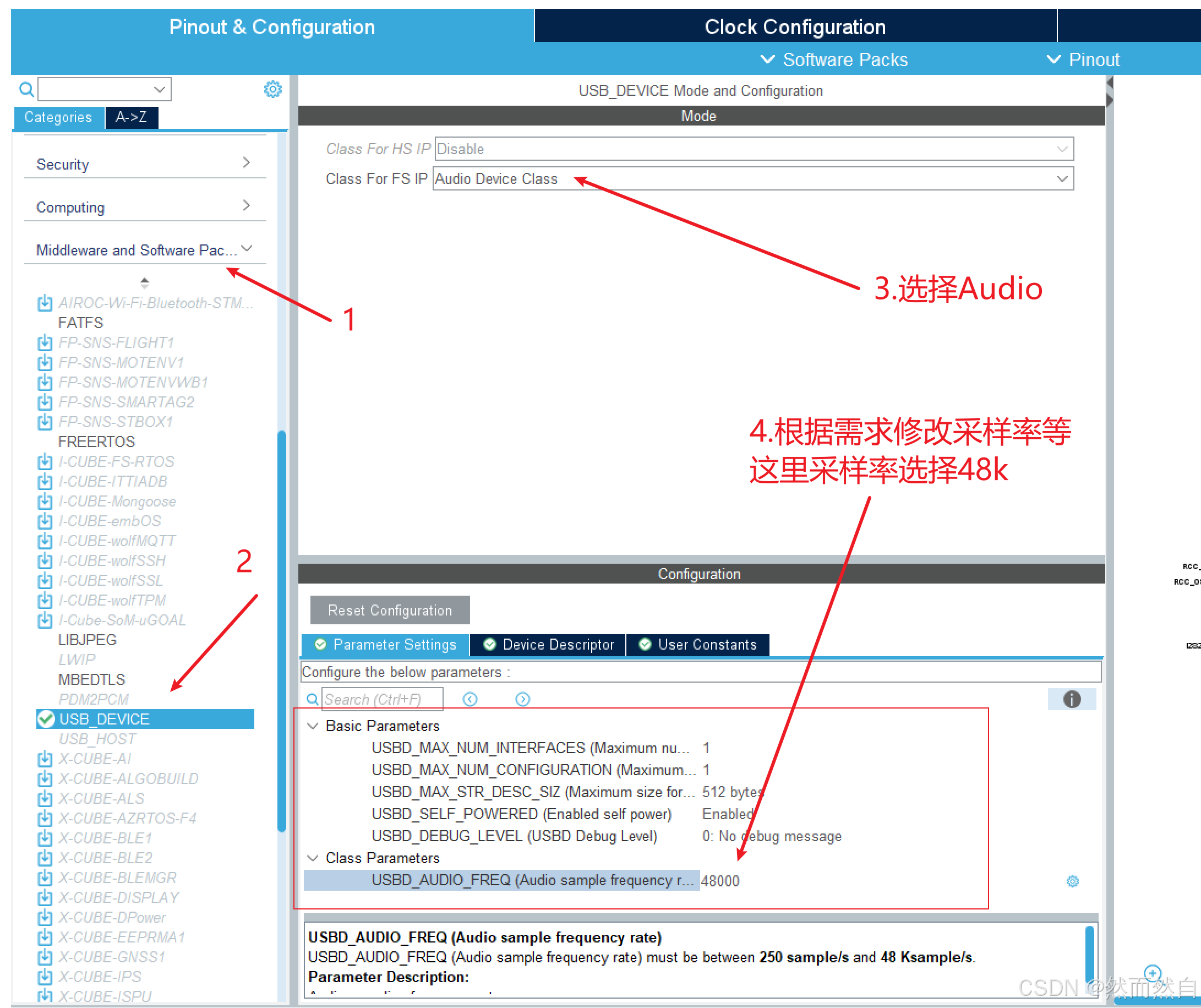

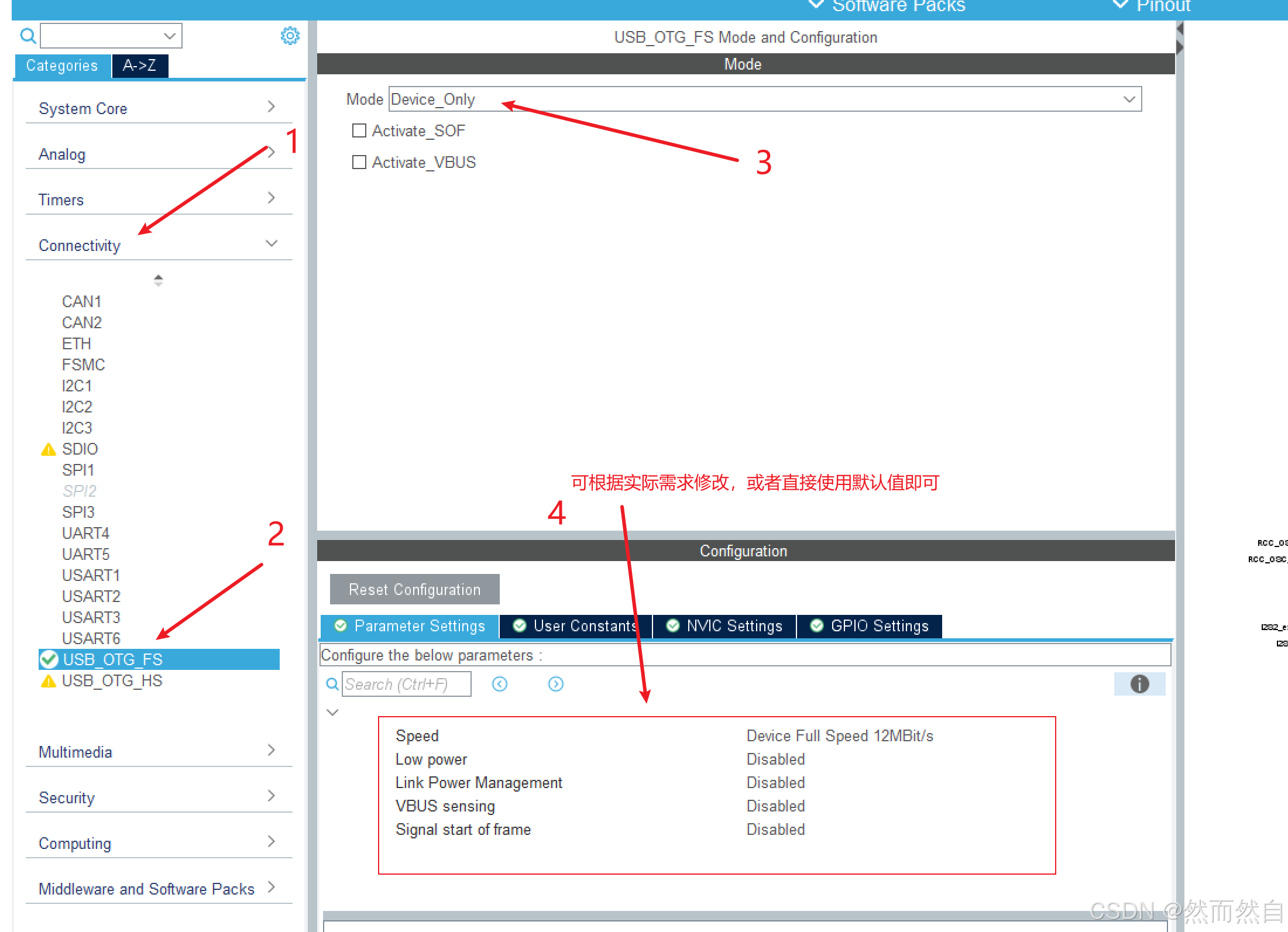

2.USB配置

打开USB FS功能

选择CubeMX自带的软件包

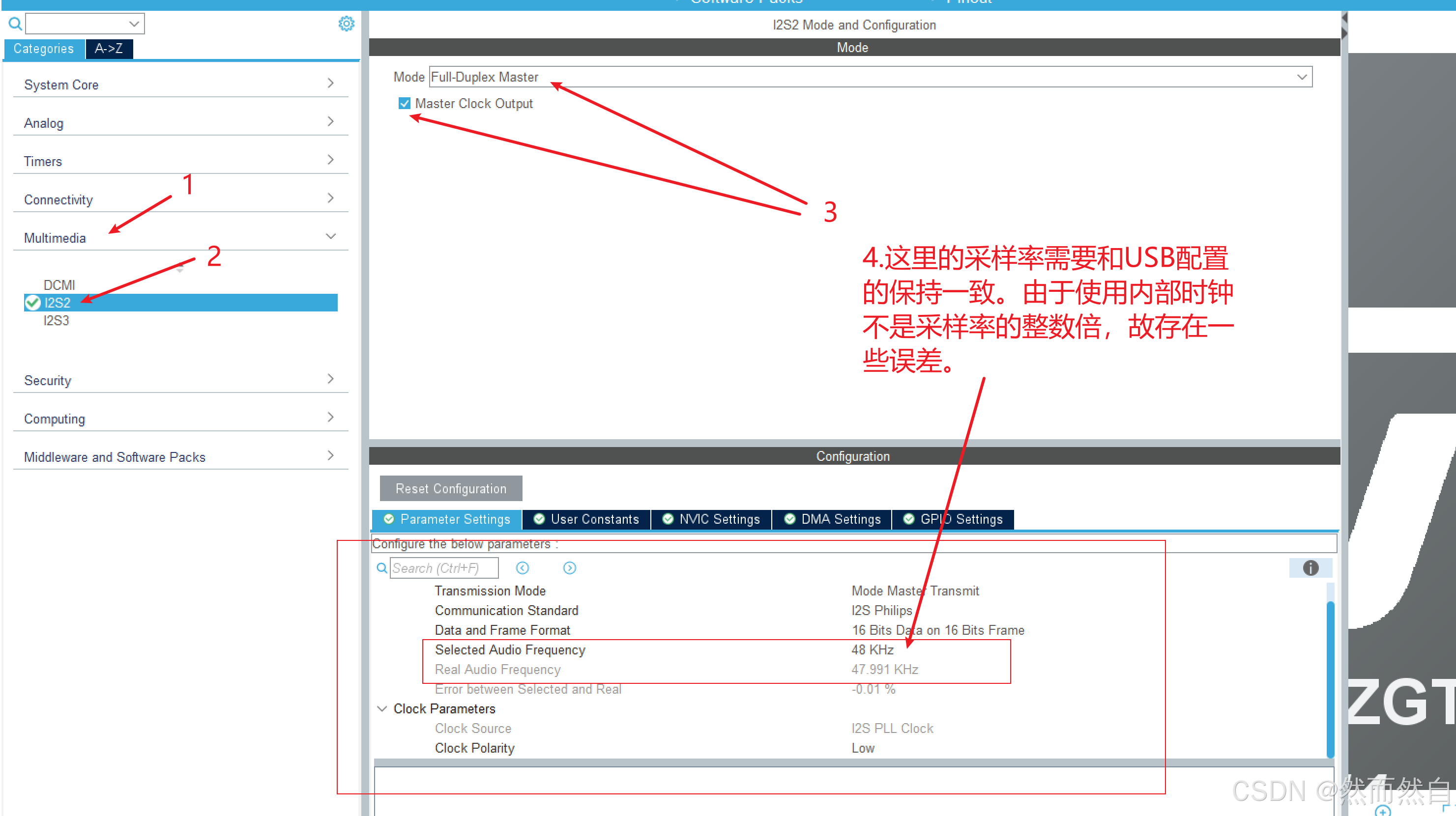

3.I2S配置

配置I2S，采样率需与USB配置的采样率一致。
CubeMX生成的usb audio数据默认是16bit，故这里也选择16bit。
这里选用PLL时钟，会存在一些误差。（这里显示误差较大的往下看时钟树配置）

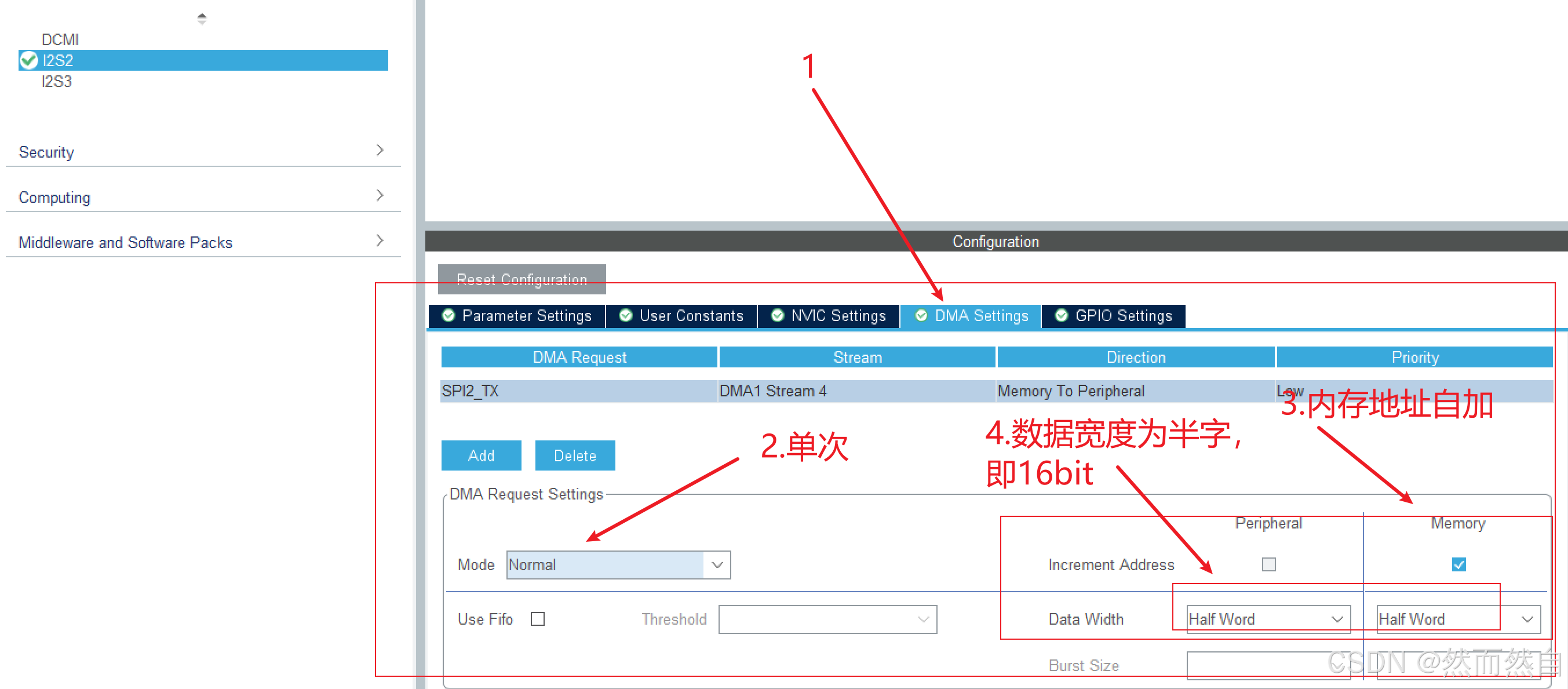

配置DMA

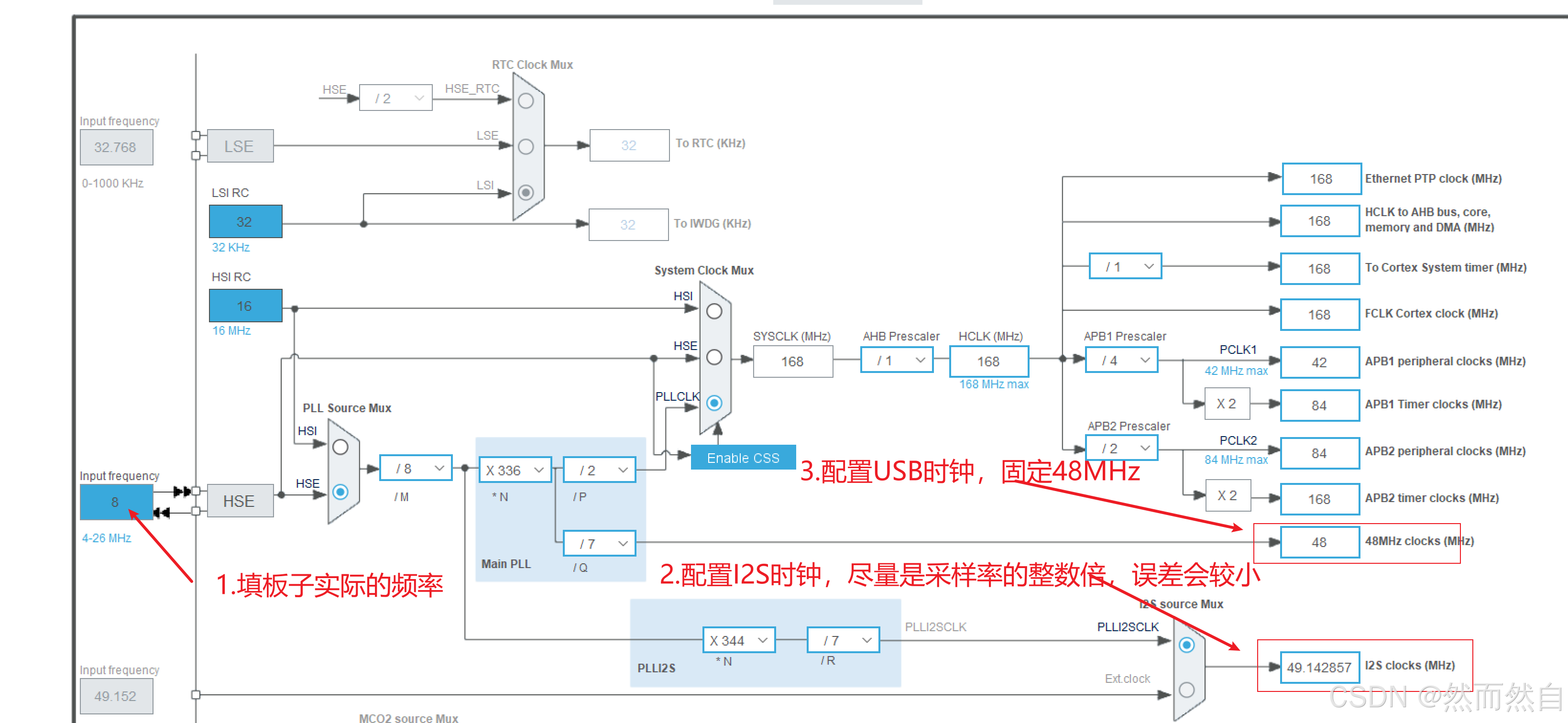

4.时钟树配置

先配置好I2S的时钟，尽量是采样率的整数倍，误差会比较小。
可以先关闭USB功能，然后I2S时钟填采样率的整数倍，CubeMX会自动配置最接近的值。
I2S时钟配置完后再配置USB时钟。

5.keil工程修改

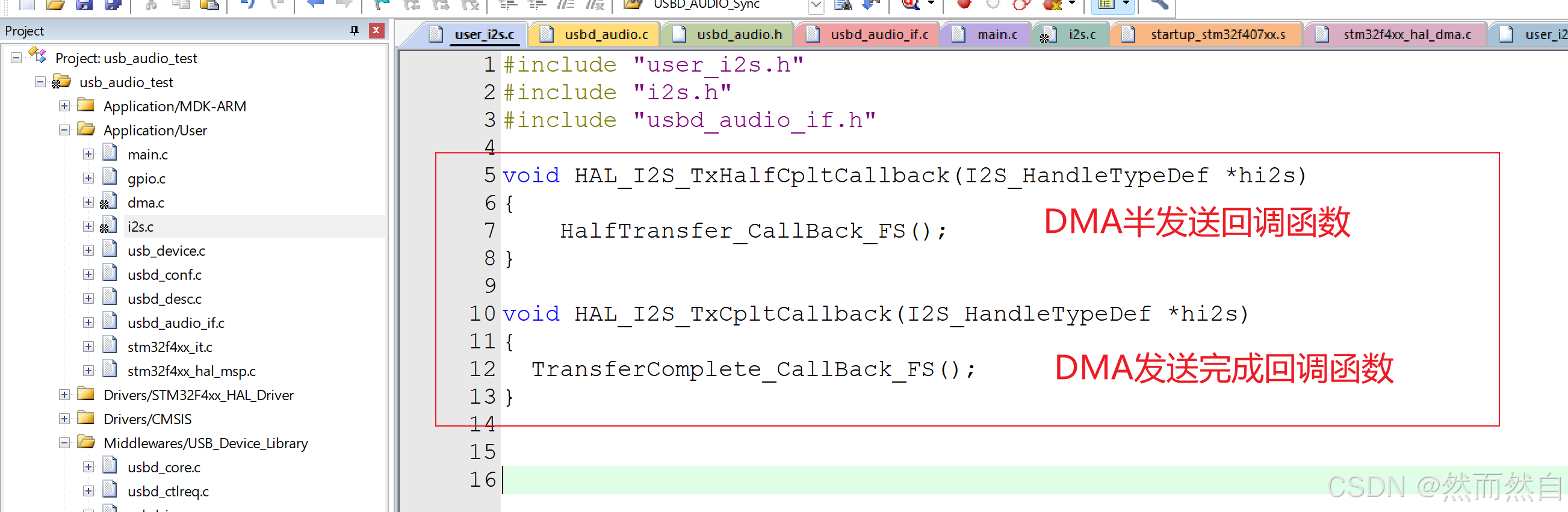

5.1 重定义DMA半发送和发送完成回调函数并调用HalfTransfer_CallBack_FS和TransferComplete_CallBack_FS

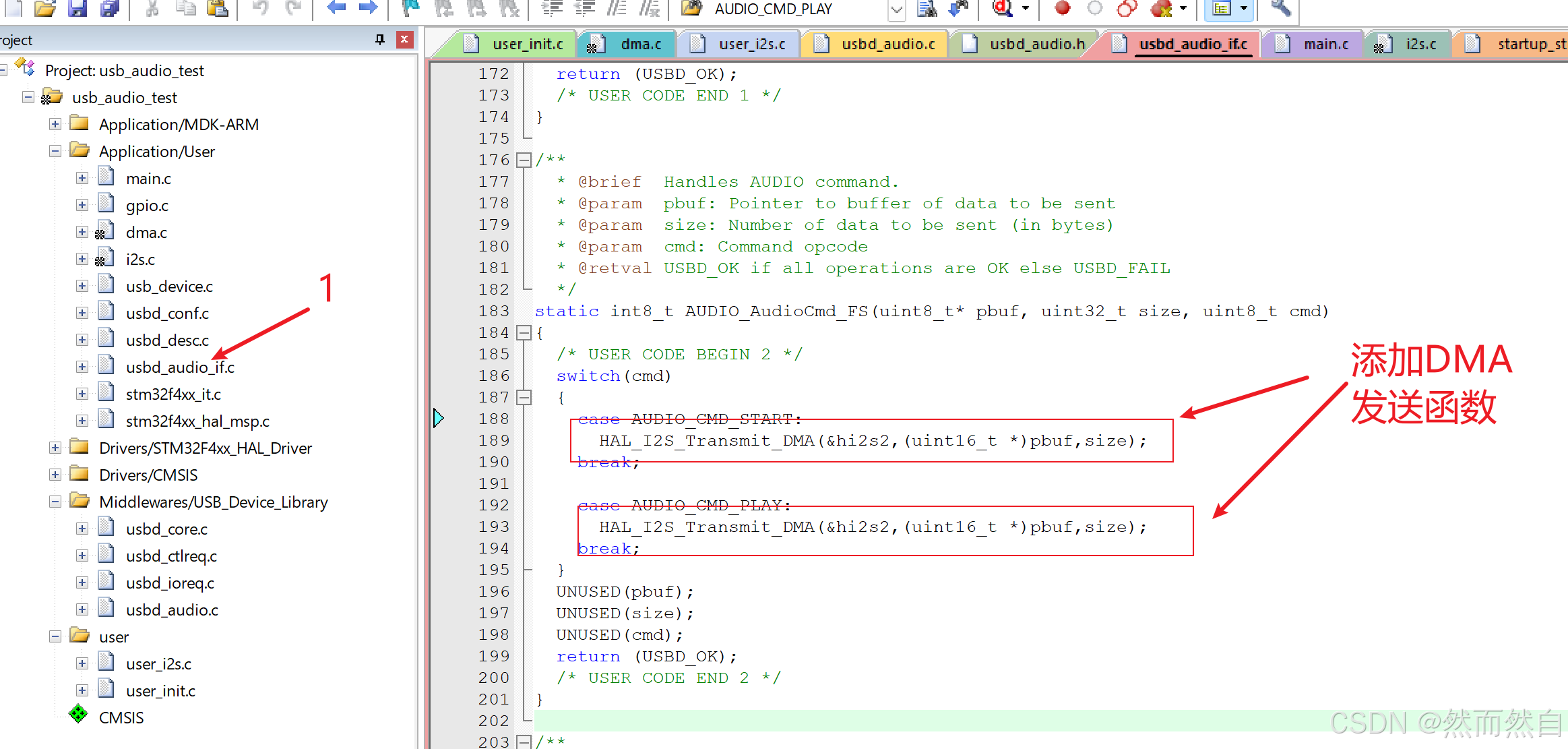

5.2 在AUDIO_AudioCmd_FS的启动和播放这里添加DMA I2S发送函数

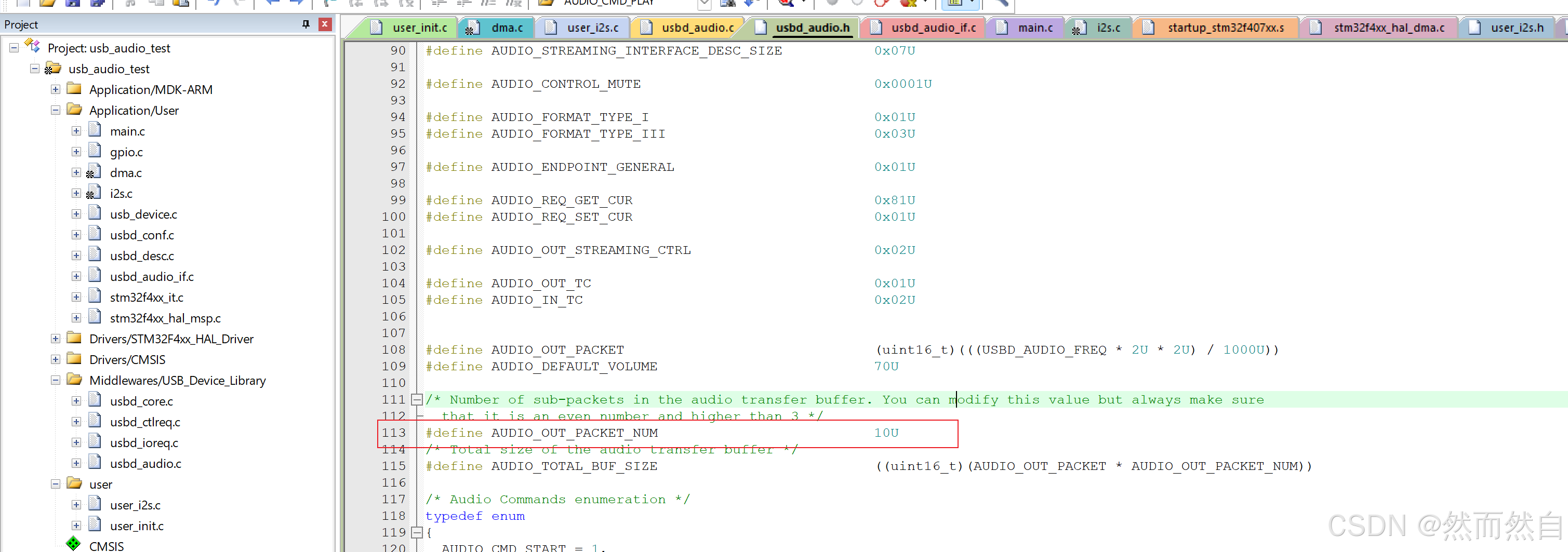

5.3 更改缓冲区大小
若ram不够，可以把包数量改小，这里修改为10

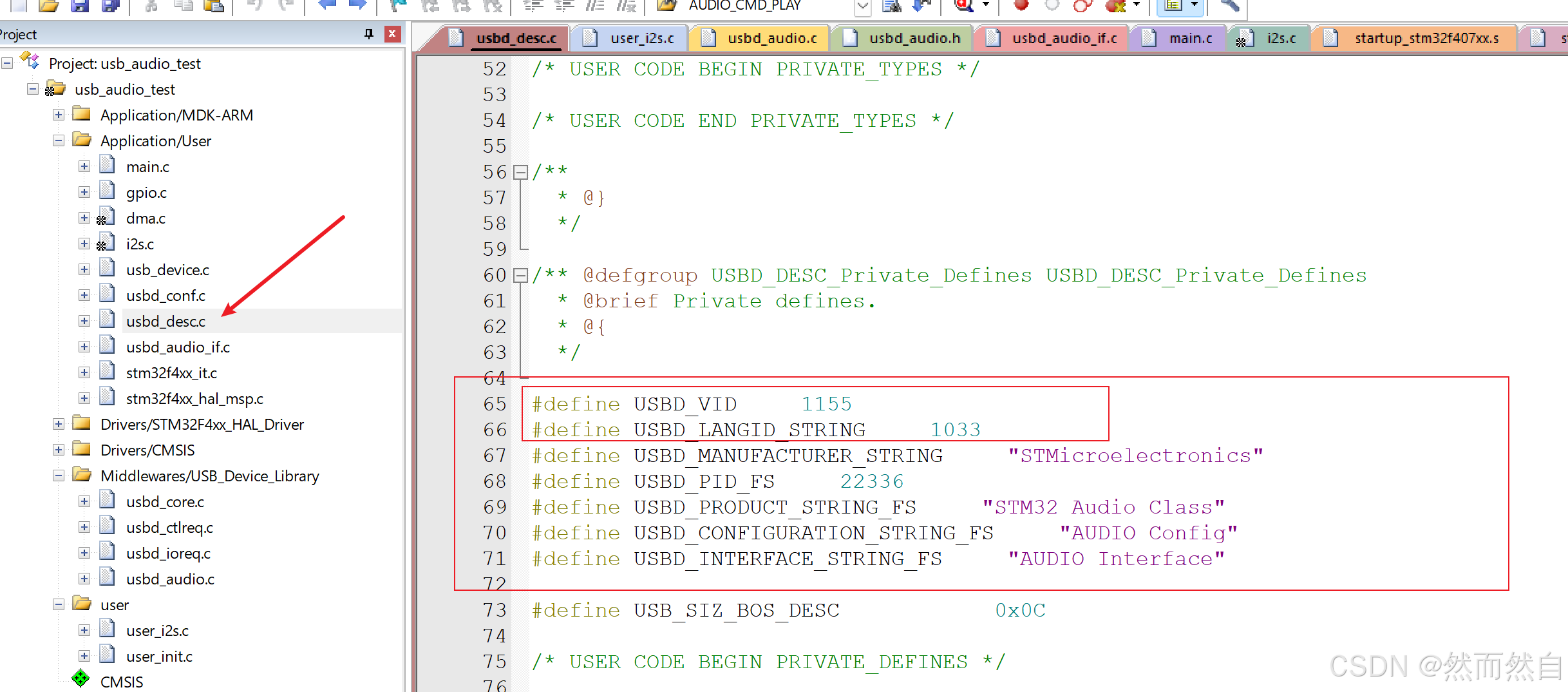

5.4 更改usb描述符
根据实际需求更改VID,PID,字符串等配置。
若当前usb audio配置与之前的不一样，如采样率由44100更改为48000，可能导致设备无法正常工作，可以在设备管理器卸载设备然后重新连接，或直接更改未使用过的VID,PID即可。

6.（可选）使用外部晶振作为I2S的输入时钟

有音频时钟的，可以选择外部音频时钟作为I2S的输入时钟，如48000*1024 = 49.152MHz晶振

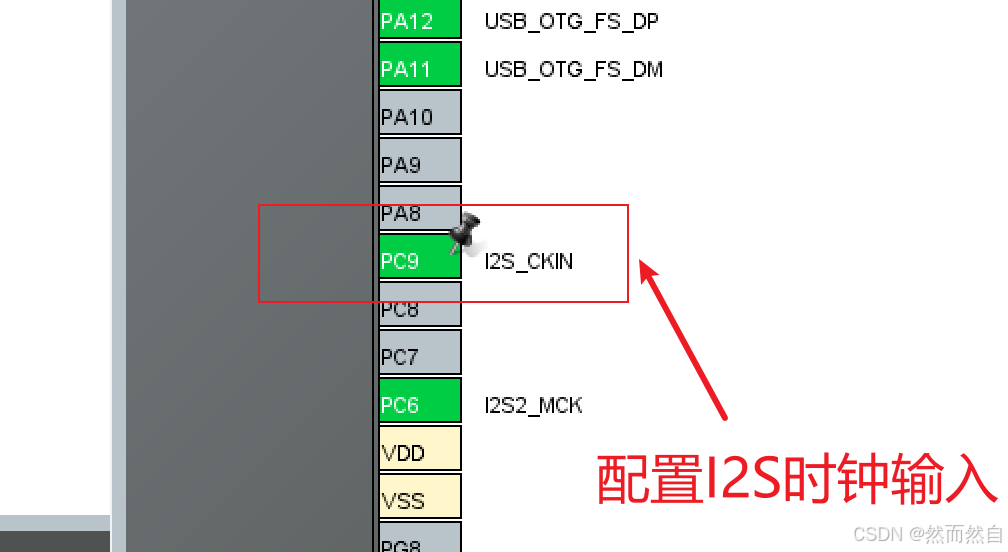

配置I2S输入时钟IO

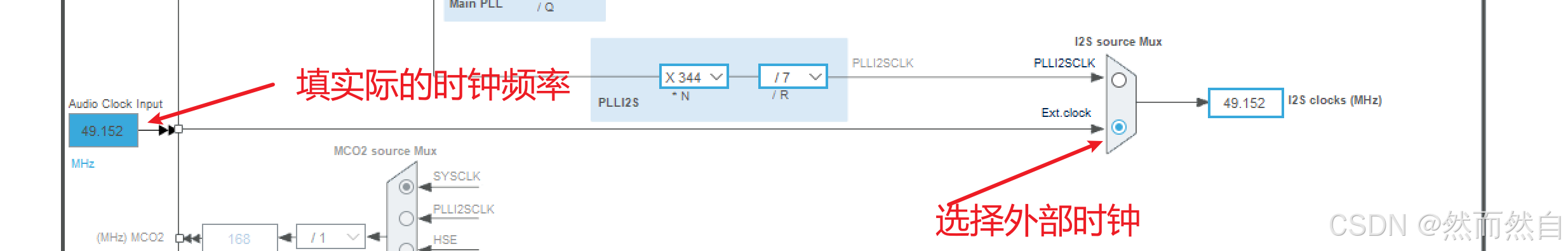

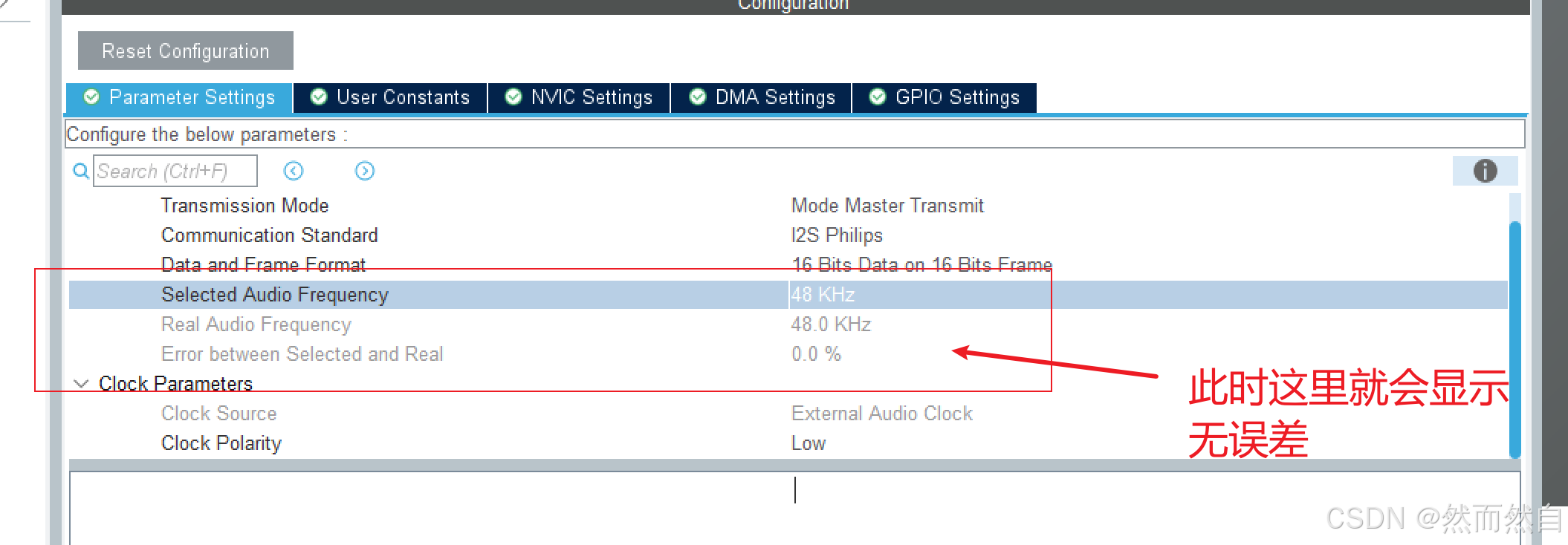

时钟树配置

总结

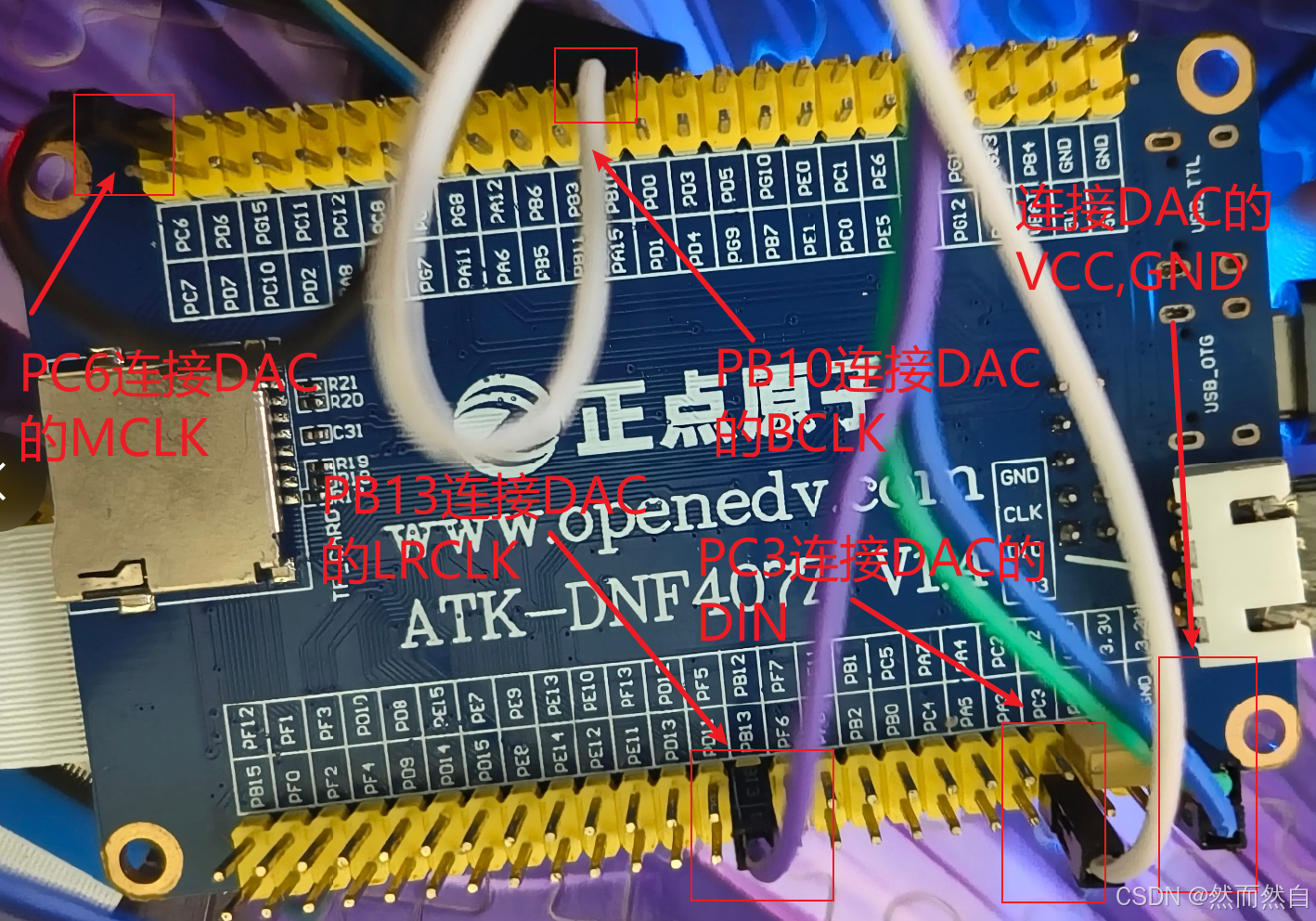

正点原子STM32F407ZGT6最小系统板上的接线图

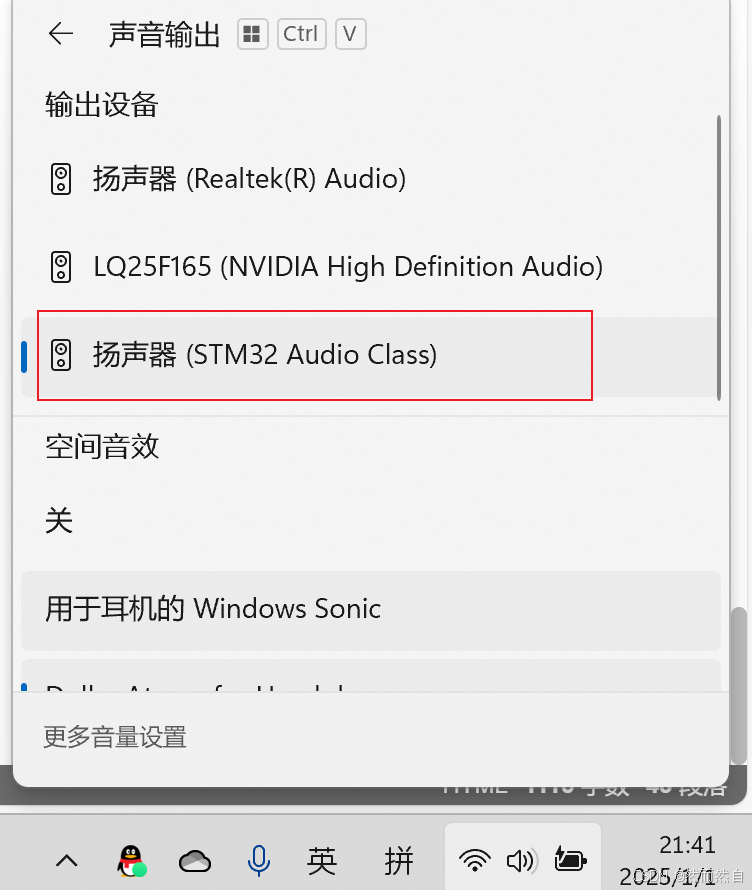

上面那些配置完成后，下载程序到芯片上，连接DAC芯片，接上耳机或音响等设备，然后PC端选择STM32扬声器即可正常播放音频。
