双闭环＋最近电平逼近调制MMC模块化多电平换流器仿真（逆变侧）

双闭环＋最近电平逼近调制MMC模块化多电平换流器仿真（逆变侧）含技术文档
MMC Matlab-Simulink

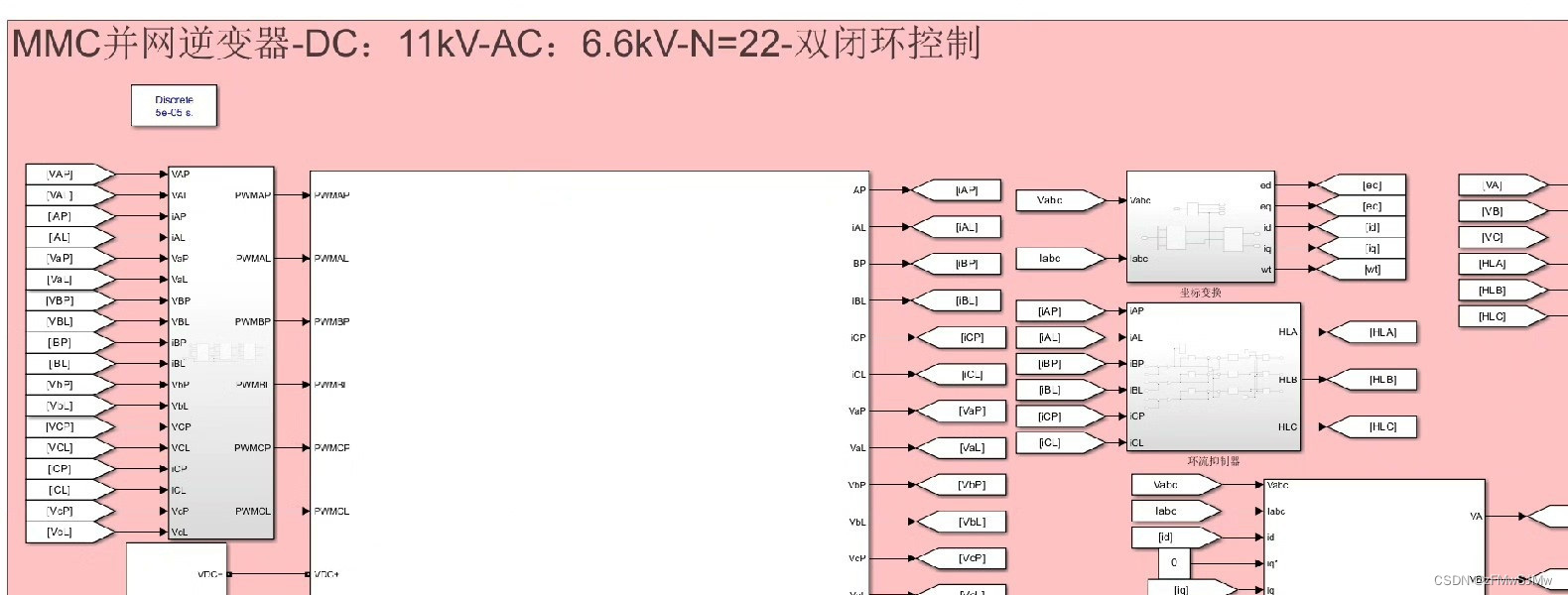

直流侧11kV 交流侧6.6kV N=22 采用最近电平逼近调制NLM

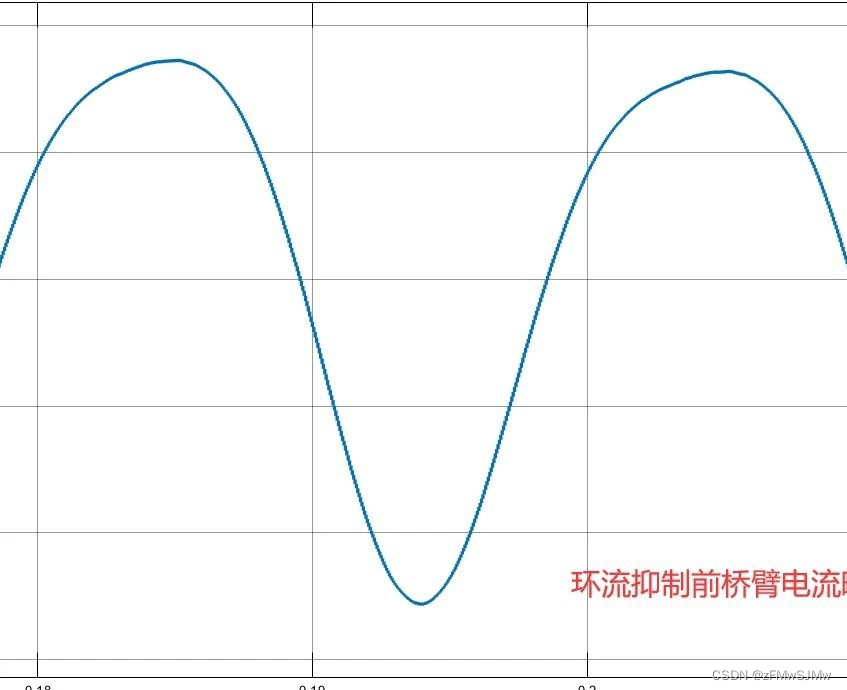

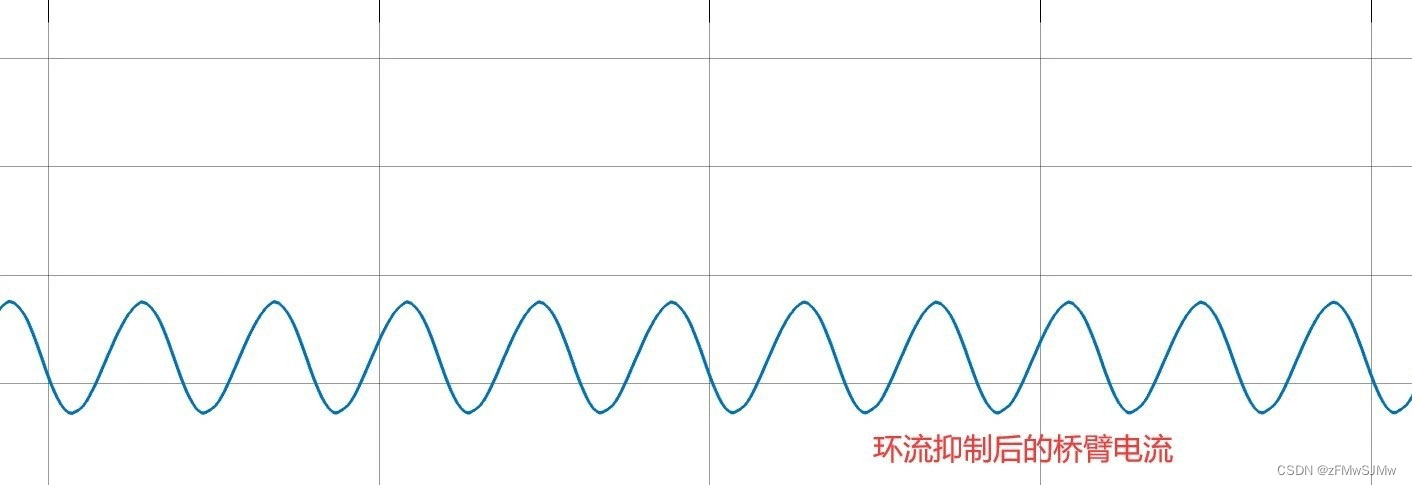

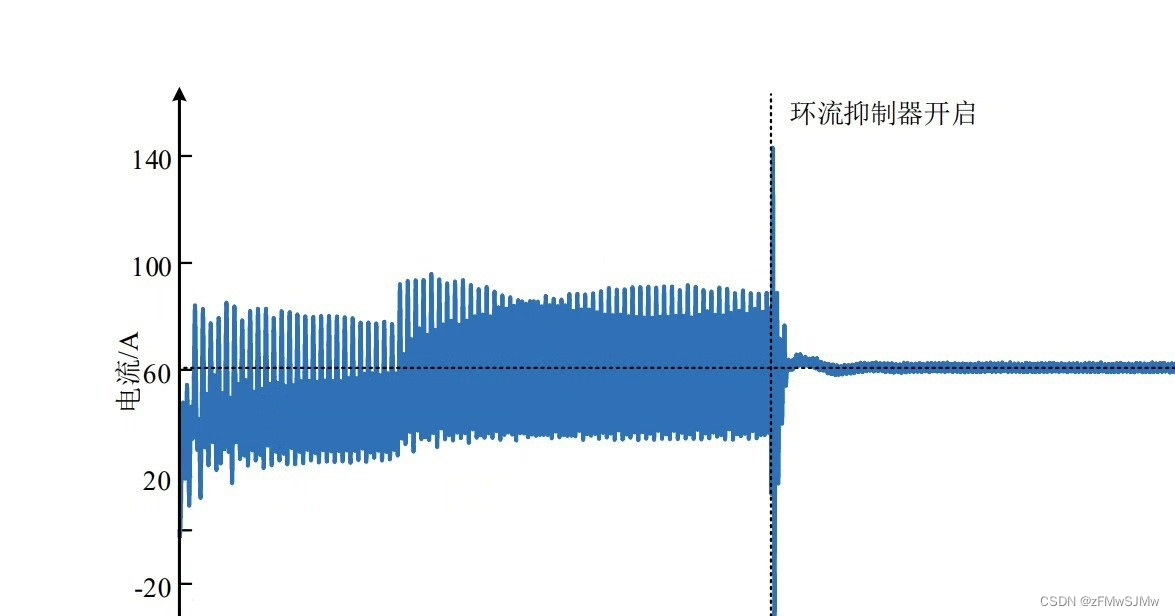

环流抑制（PIR比例积分准谐振控制），测量桥臂电感THD获得抑制效果。
功率外环 电流内环双闭环控制
电流内环采用PI+前馈解耦，
电容电压均压排序采用基于排序的均压方法，

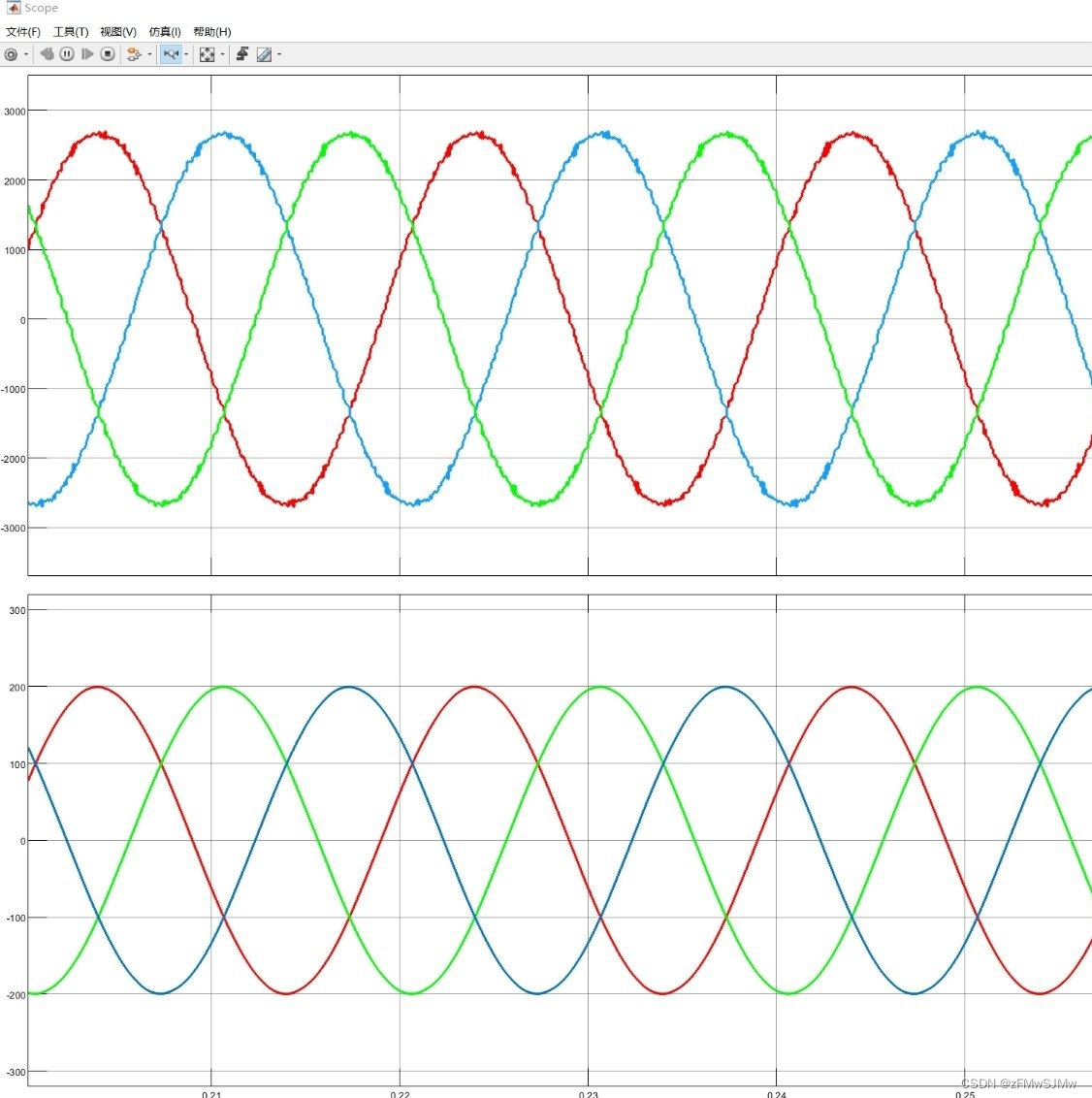

并网后可以得到对称的三相电压和三相电流波形，电容电压波形较好，功率提升，电压电流稳态后仍为对称的三相电压电流。

双闭环＋最近电平逼近调制MMC模块化多电平换流器仿真（逆变侧）含技术文档

引言
在现代电力系统中，电力电子设备在能量转换、电力控制和系统保护等方面发挥着至关重要的作用。模块化多电平换流器（MMC）作为一种高性能的换流器结构，被广泛应用于直流输电、电力电子设备等领域。本文将围绕双闭环＋最近电平逼近调制MMC模块化多电平换流器进行仿真分析，并提供相关技术文档，以指导实际应用。

1. 模块化多电平换流器简介
模块化多电平换流器是一种将直流电压转换为可变幅值和可变频率的交流电压的高性能换流器。其主要由半桥、全桥、三相桥等元件组成，通过逆变器和逆变桥实现电能的转换。MMC具有电压波形质量高、功率密度大、稳定性好等特点，是电力系统中的重要组成部分。

2. MMC Matlab-Simulink仿真
为了对MMC进行系统级的仿真分析，我们使用了Matlab-Simulink工具来建立仿真模型。通过该仿真模型，可以对MMC的性能进行全面的评估和分析，并得出相应的仿真结果。

3. 电压电流控制策略
在MMC的控制过程中，双闭环控制策略被广泛采用。其中，电流内环控制采用了PI控制器和前馈解耦控制器相结合的方式，可以有效地实现对电流的精确控制。而功率外环控制则通过调整逆变桥的输出功率，来实现对MMC整体的功率控制。

4. 电容电压均压排序
为了保证MMC各个电容的电压均衡，我们采用了基于排序的均压方法。通过对电容电压进行排序，可以使电容之间的电压差最小化，从而提高系统的稳定性和效率。

5. 环流抑制与测量桥臂电感THD
为了减小MMC在运行过程中的环流，我们采用了PIR（比例积分准谐振）控制策略。该控制策略通过对电流进行准谐振控制，有效地抑制了环流的产生，并提高了系统的稳定性。

此外，我们还通过测量桥臂电感的谐波失真（THD）来评估环流抑制效果。通过对测量结果的分析，我们可以得出环流抑制的效果，并对系统的性能进行进一步的优化。

6. 并网后的系统性能
当MMC并网后，系统可以得到对称的三相电压和三相电流波形。此时，电容电压波形较好，功率提升，且在电压电流稳态后仍为对称的三相电压电流。这是MMC并网后的理想工作状态，也是我们所追求的系统性能。

结论
本文围绕双闭环＋最近电平逼近调制MMC模块化多电平换流器进行了仿真分析，并提供了相应的技术文档。通过对电流内环控制、电容电压均压排序、环流抑制以及系统并网后的性能进行分析，我们对MMC的工作原理和性能进行了深入的理解。这对于进一步应用MMC于实际工程中具有重要的指导意义。
