SVG画扇形，可以改变数量、扇形角度、扇形方向

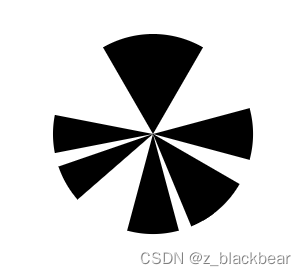

效果图有点low，忍一忍吧

最近做项目，需求是在地图上实现一个基站，虽然基站是由扇形组成的2D图标（就像一个风扇）

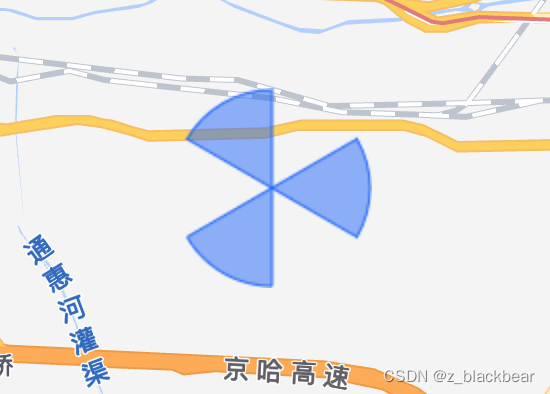

来个图吧：

但是有个要求

用户可以配置任意多个扇形，任意角度大小，任意方向的扇形，后期基站某个扇叶坏了，可能还得配置颜色为红色

其他需求就不多赘述了，来看看这个可以任意配置的风（基）扇（站）怎么实现吧。

本来一开始想让UI多出几个图标，但是想到需求描述，就感觉不太现实。

于是我打算用svg画一个，但是svg我不太熟啊，于是去问度娘，找到一个教程

是这样的：

如何快速绘制任意角度的扇形？ - wangmeijian - 博客园

大致就是利用svg设置虚线，设置虚线起始位置偏移量实现的，大家可以自己看看。

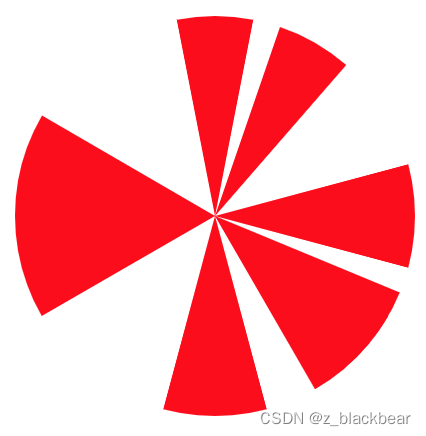

我按照方法撸了一遍，根据需求实现了下图：

 效果看得家，实现起来也简单。但是，需求图标，是有边框的，这个方法利用虚线，扇形面积是由线宽实现的，所以...

重新找方法吧，前端难啊

研究了svg基本图形，有线条、文字、矩形、圆、椭圆，跟扇形搭不上边，然后还有一个path，可以实现任意路径的图形。

但是path里那一堆，啥玩意儿啊，一会M、一会A、一会L，得没办法只能慢慢研究了

预研了一遍path属性d的值，突然看到一篇教程：

使用SVG绘制圆形、扇形、文字实现转盘抽奖效果_朱维娜的博客-CSDN博客_svg扇形效果图如下：思路：1.先引入SVG<!--html--><!--因为转盘中的文字及奖品个数都是动态的，所以在js中生成svg字符串，利用vue的v-html渲染到页面--><svg width="100%" height="100%" version="1.1" xmlns="http://www.w3.org/2000/svg" v-https://blog.csdn.net/zhu_06/article/details/81812504

短小精悍，关键我看了path相关的东西，这文章居然能看懂。

所以，我们看看我的实现步骤吧（废话有点多）

1. 创建一个vue文件，fan-svg.vue，插入一个svg标签，大致如下：

<svg width="102" height="102" xmlns="http://www.w3.org/2000/svg" >
    <g>
        ...
    </g>
</svg>

2.再插入一个path标签

<path class="fan_path" d="`M51 51 A50 50 0 0 0 Z" />

思路大致就是，画笔移动到点位（51，51）的位置。先画一条直线，然后画一个弧线，再画直线到圆心位置闭合成一个扇形

<path class="fan_path" d="`M51 51 Lx1 y1 A50 50 0 0 0 x2 y2 Z" />

简略介绍下d的值几个字母的意思：

M: 移动到一个坐标位置，我这里设置(51, 51)，留了一像素的线条宽度

L: 画线到某个点位(x1, y1)

A: 弧线命令，后面的参数第一、第二个是弧线的半径(rx, ry)，后面是哪个参数分别是旋转角度、弧线方向、弧线大小；我设置为3个0，分别是旋转0度、内向弧、小弧度，也就是下图的第一个图

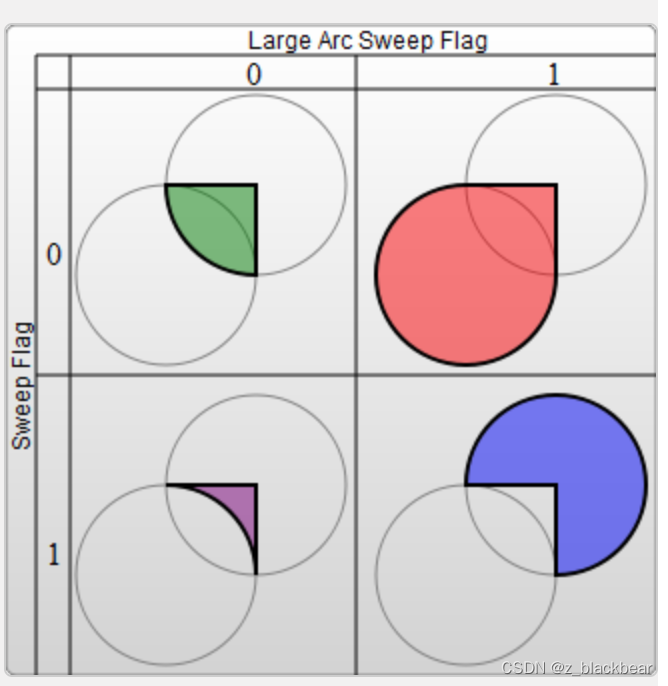

上图：x弧线方向、y弧线大小

看不明白的参考：

路径 - SVG | MDNhttps://developer.mozilla.org/zh-CN/docs/Web/SVG/Tutorial/Paths 点(x1, y1) (x2, y2)是两个弧线的控制点，同时也是扇形两条直线边的端点。这两个点决定了扇形的角度，所以我要做的就是，通过用户设置的角度大小，计算出两个点的位置。

3. 计算弧线在圆周上的控制点

我们假设x轴线方向是我们的0度方向，根据数学公式已知角度，计算圆弧上的点的公式；

js 求圆周每个点坐标解决 threejs 获取2D圆上的每个点 - Nayek - 博客园JS Math.sin() 与 Math.cos() 用法 Math.sin(x) x 的正玄值。返回值在 -1.0 到 1.0 之间； Math.cos(x) x 的余弦值。返回的是 -1.0 到https://www.cnblogs.com/nayek/p/15566658.html根据公式

圆上每个点的X坐标=a + Math.sin(2Math.PI / 360) * r ；Y坐标=b + Math.cos(2Math.PI / 360) * r；

计算出一组数据：

computed: {
    fanLists() {
      return this.fanList.map(t => {
        const angle1 = t.dir - (t.angle / 2);
        const angle2 = t.dir + (t.angle / 2);
        const x1 = 51 + Math.sin(Math.PI / 180 * angle1) * 50;
        const y1 = 51 +  Math.cos(Math.PI / 180 * angle1) * 50;
        const x2 = 51 + Math.sin(Math.PI / 180 * angle2) * 50;
        const y2 = 51 + Math.cos(Math.PI / 180 * angle2) * 50;
        return Object.assign({}, t, {x1, y1, x2, y2})
      })
    }
},

然后我循环path标签，每个path标签都是一个扇形

<path
    class="fan_path"
    v-for="(t,i) in fanLists"
    :key="i"
    :d="`M300 100 L${t.x1} ${t.y1} A50 50 0 0 0 ${t.x2} ${t.y2} Z`"
></path>

 有点像了，给图形加个色先：

<g
   fill="rgba(255, 255, 0, 0.5)"
   stroke="orange"
>
   ...
</g>

 但是感觉跟我假设的x轴方向，为0度方向好像不对，而且根据我的原始数据，好像是逆时针绘制的；

初始化数据：

      [
        {angle: 30, dir: 0},
        {angle: 15, dir: 30},
        {angle: 30, dir: 45},
        {angle: 30, dir: 90},
        {angle: 60, dir: 180},
        {angle: 22, dir: 270},
        {angle: 22, dir: 300},
      ]

4. 调整svg绘制方向

其实需求是要求x轴向为0度方向的

于是我给g标签加上以下代码：

<g
  fill="rgba(255, 255, 0, 0.5)"
  stroke="orange"
  transform-origin="300 100"
  style="transform: rotateY(180deg) rotateZ(90deg);"
>
  ...
</g>

再给path标签加个鼠标样式：

.fan_path {
  cursor: pointer;
}
.fan_path:hover {
  fill: #42b983;
}

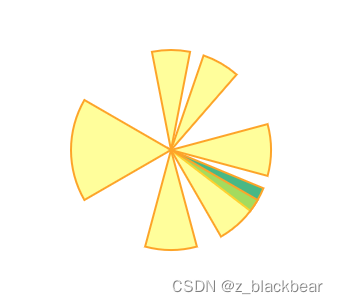

效果：

哈，效果棒棒的；

客户需求是，扇叶有可能重合，这个重合是我故意设置的；

以上就是我用svg实现的扇形绘制方法；

当然，项目中并没有用到，改用canvas绘制了，原因是每次添加地图覆盖物比添加地图图层要方便，我只需要根据数据生成一张canvas画布，再转换成base64，将base64URL制作成ICON，会比引用svg制作要方便很多；

也就是应用场景不方便

权当学习svg，略微补上一点我的不足吧

感谢大家，喜欢点个赞，不喜勿喷。码字不易，且行且发财；
