转：设计一个实验电源







1、设计指标

特点一：常见的三端稳压调节电源LM317输出范围1.2V-37V，本设计要求0V。

特点二：不用硬件电位器，而使用微控制器调节输出。





2、传统的LM317

直流电源上的 CV是恒压状态，CC是恒流状态。当你接上负载后，电路中电流大于预先设置的电流值时，电源会自动由CV状态变成CC状态。取决于电源的电压、电流设定值及连接到电源的负载的阻值R，对应的规律为：

如果R > （Vset / Iset）,电源工作与恒压CV模式

如果R < （Vset / Iset）,电源工作与恒流CC模式

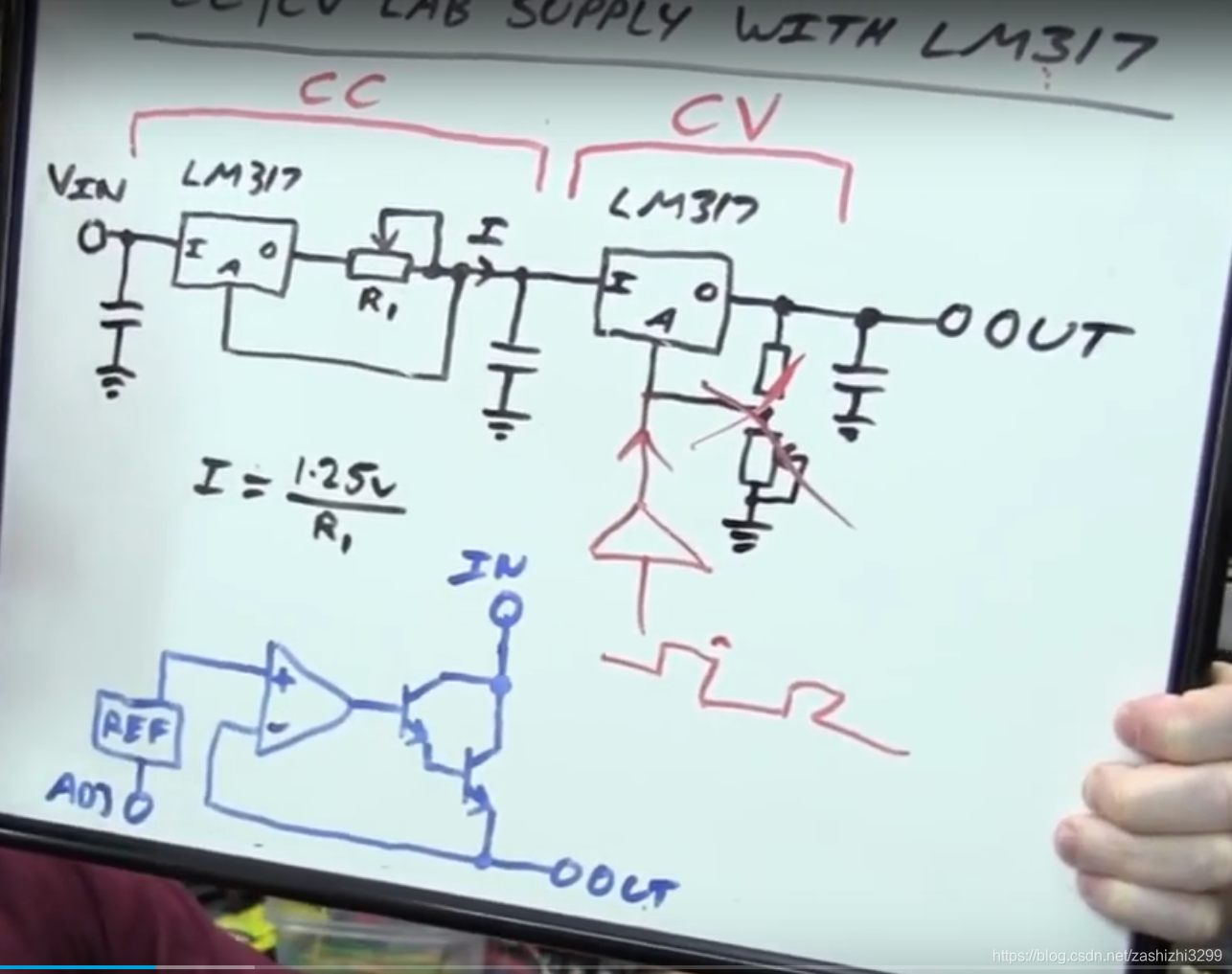

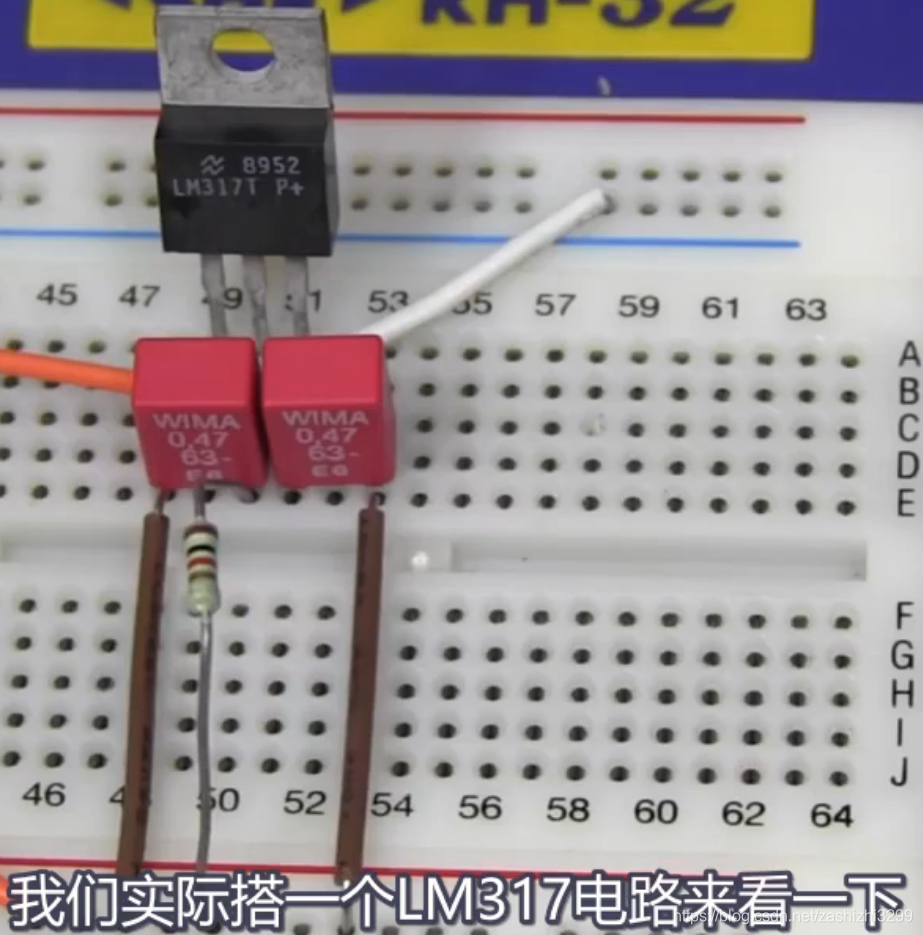

LM317也可以用微处理器控制，如图，输入PWM波，取代电位器调节。

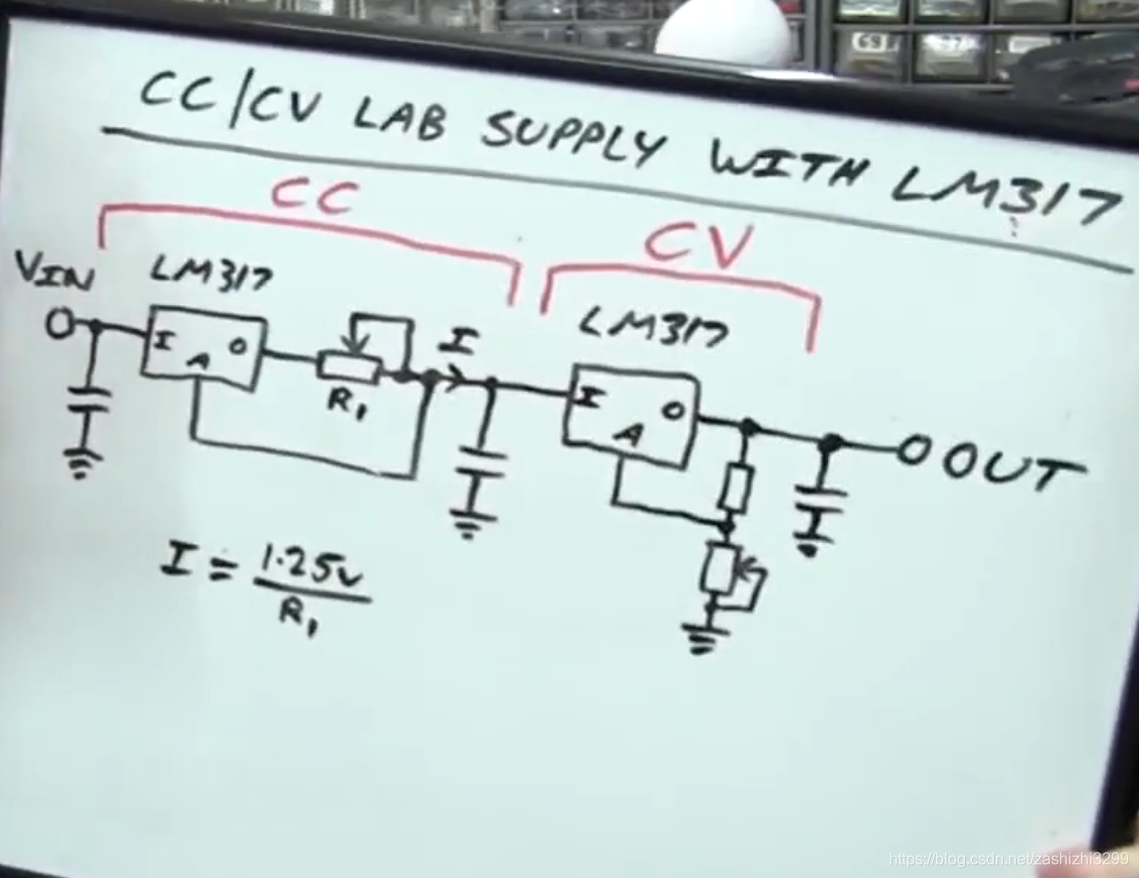

蓝色图，LM317恒压CV部分原理，两个晶体管和一个放大器；

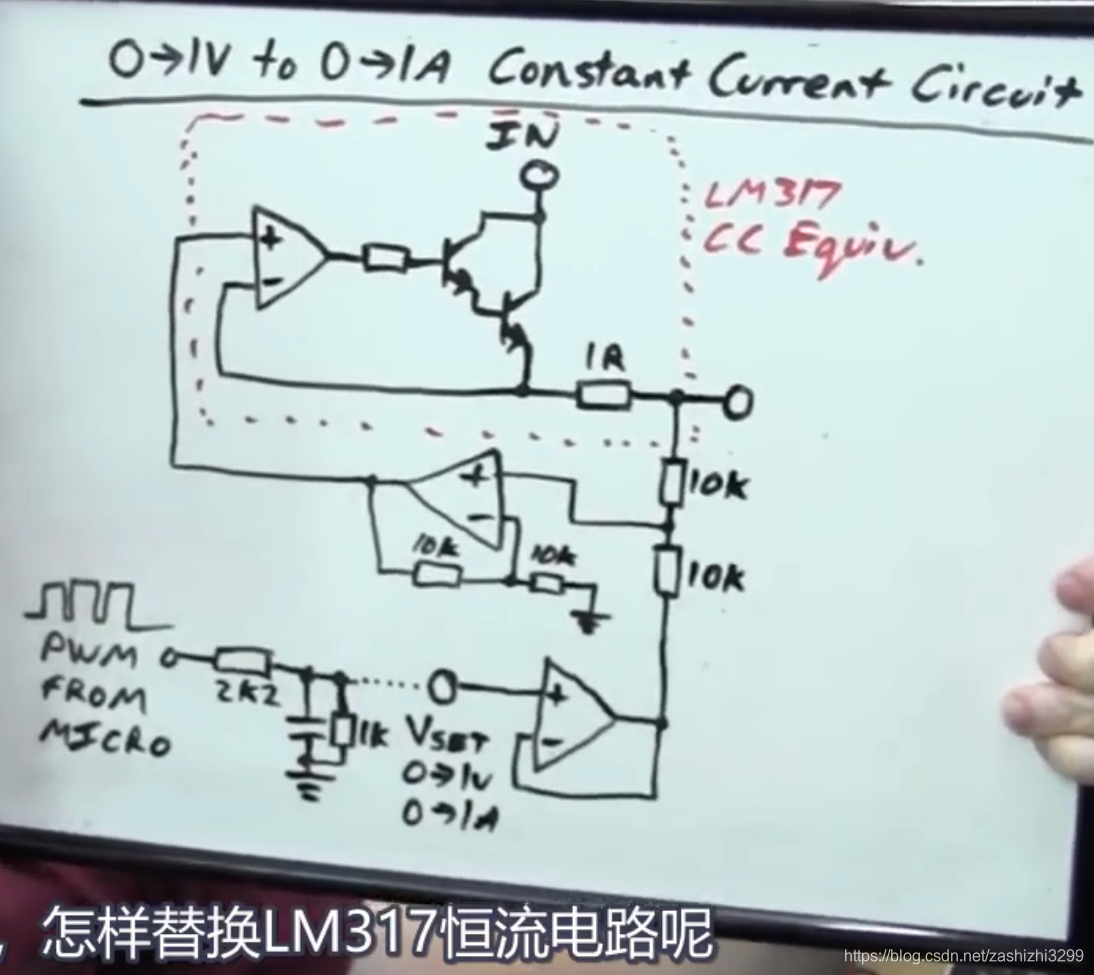

红色虚线图，LM317恒流CC部分。

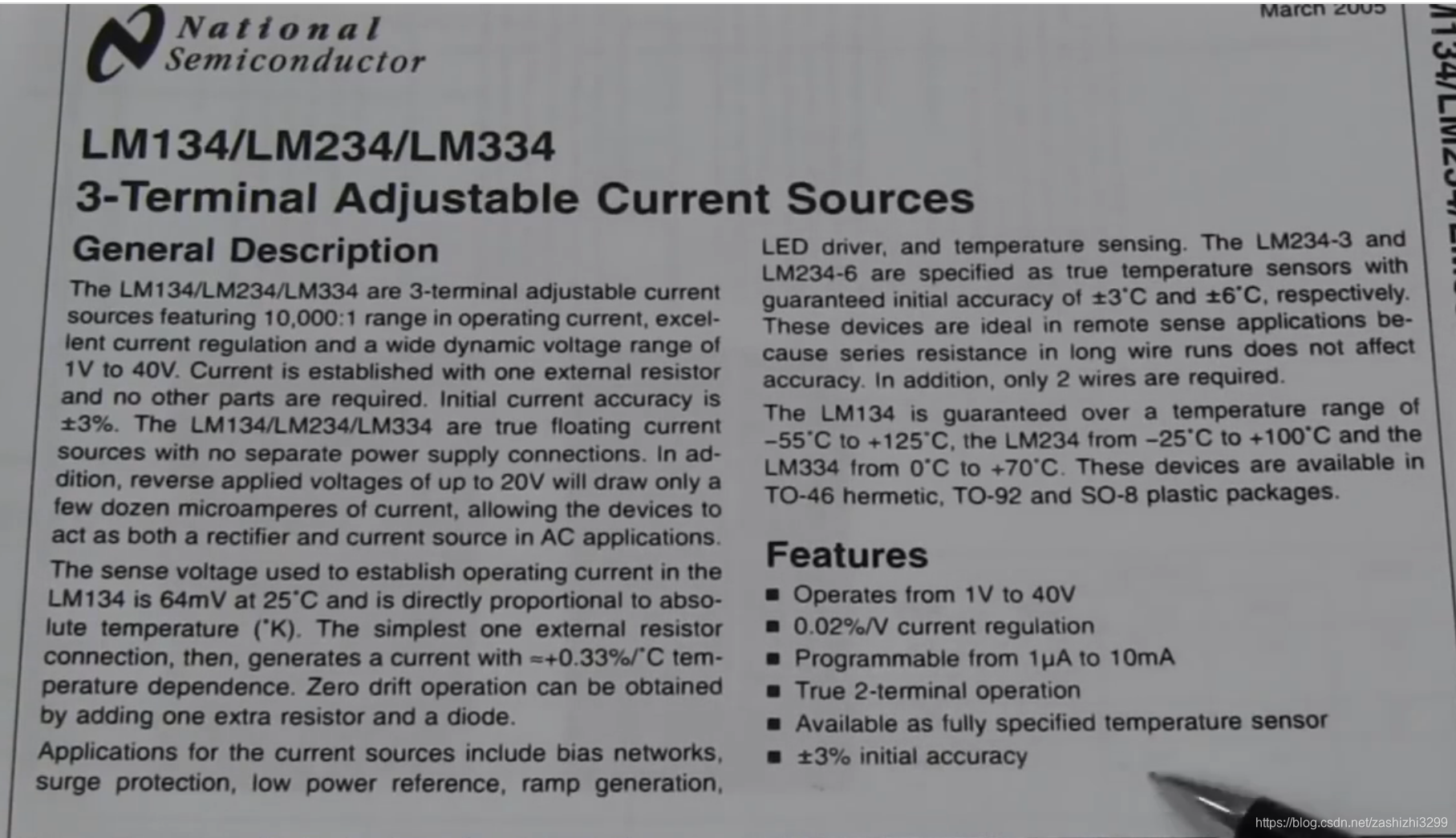

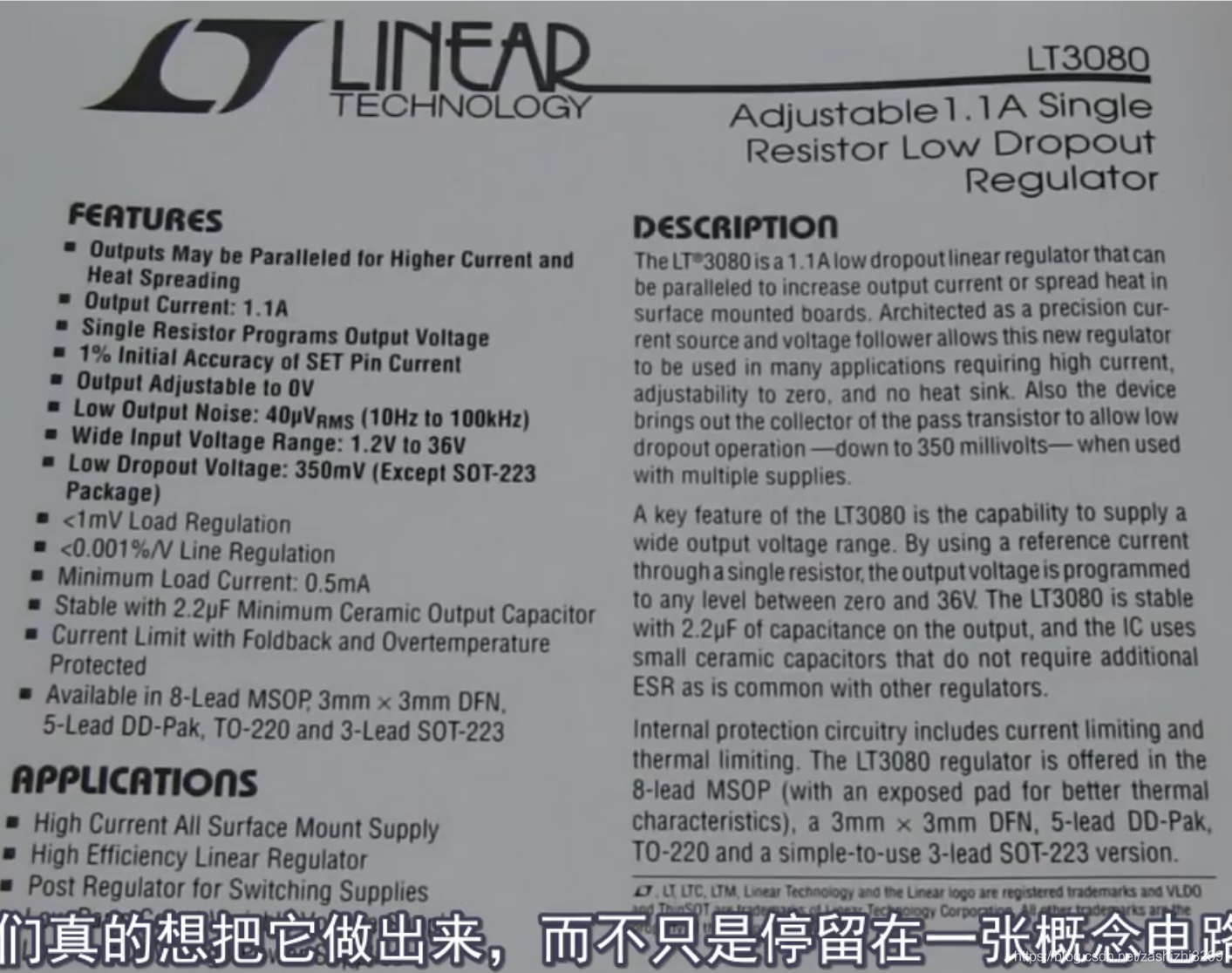

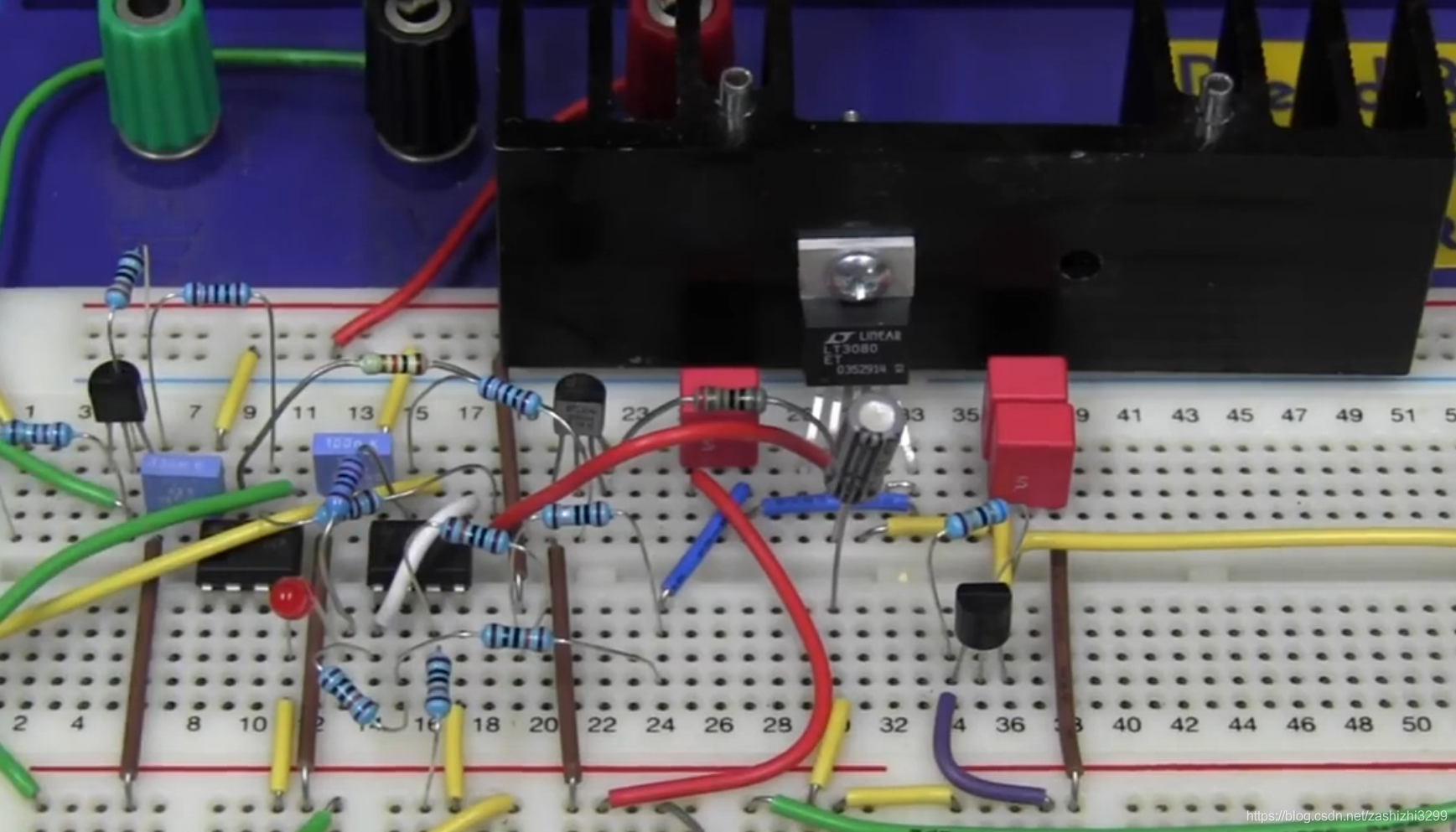

3、本设计使用LT3080、LM134

EEVblog #222 - 实验电源设计 - 2_哔哩哔哩 (゜-゜)つロ 干杯~-bilibili  https://www.bilibili.com/video/av47596366

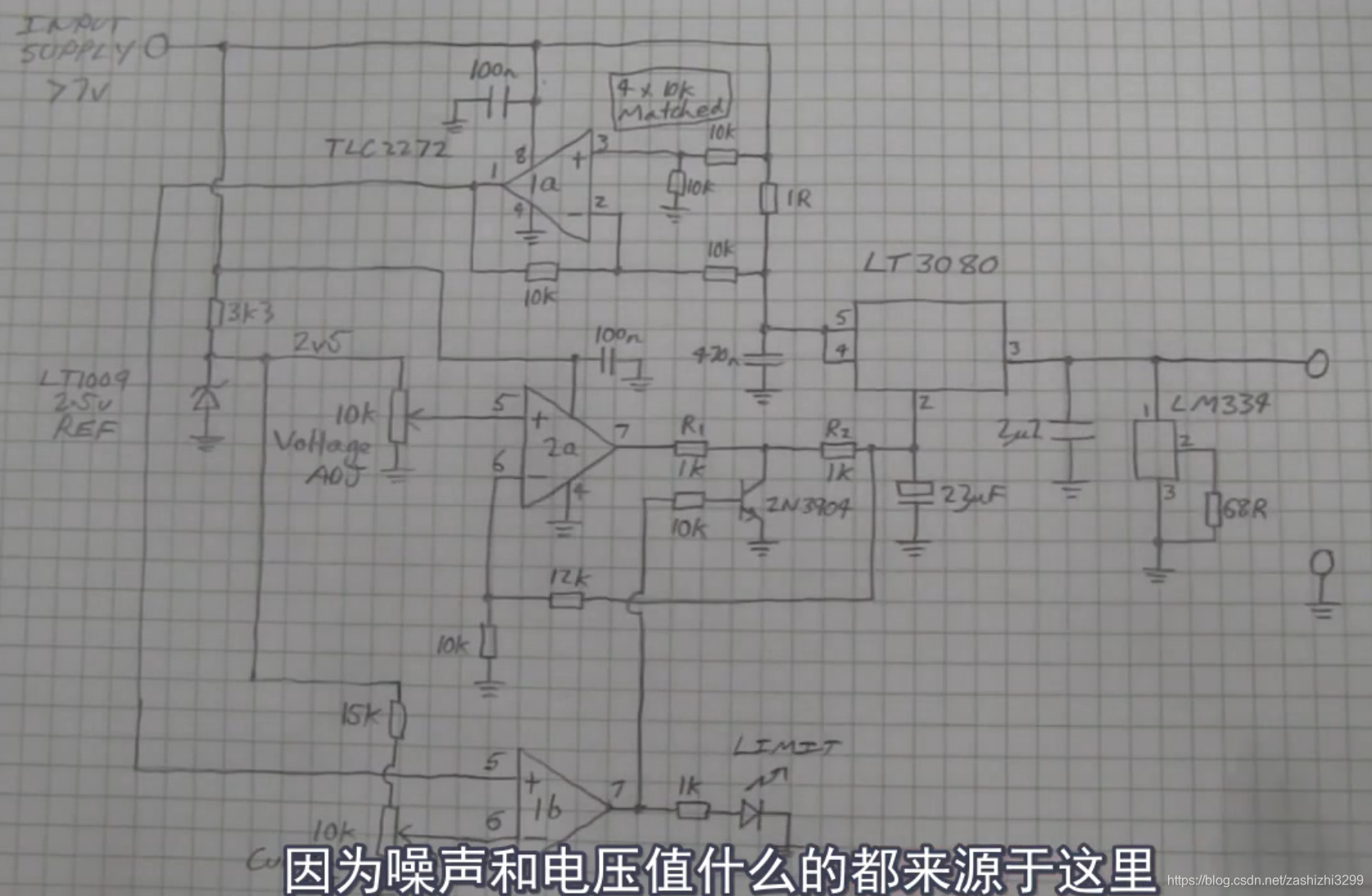

4、设计电路







5、产生PWM波

百度知道回答：PWM的意义

简单的说，比如你有5V电源，要控制一灯的亮度，有一个传统办法，就是串联一个可调电阻，改变电阻，灯的亮度就会改变。还有一个办法，就是PWM调节。不用串联电阻，而是串联一个开关。假设在1秒内，有0.5秒的时间开关是打开的，0.5秒关闭，那么灯就亮0.5秒，灭0.5秒。这样持续下去，灯就会闪烁。如果把频率调高一点，比如是1毫秒，0.5毫秒开，0.5毫秒灭，那么灯的闪烁频率就很高。我们知道，闪烁频率超过一定值，人眼就会感觉不到。所以，这时你看不到灯的闪烁，只看到灯的亮度只有原来的一半。同理，如果1毫秒内，0.1毫秒开，0.9毫秒灭，那么，灯的亮度就只有原来的10分之一。这就是PWM的基本原理。

这样的PWM控制方式，在数字控制电路上应用很方便。因为让电脑去控制一个可调电阻是比较困难的，而且可调电阻还有模拟电路固有的不稳定问题。

PWM历史：从80年代，随着全控型电力电子器件出现，即既能控制导通也能控制关断的器件出现了。开始发展。

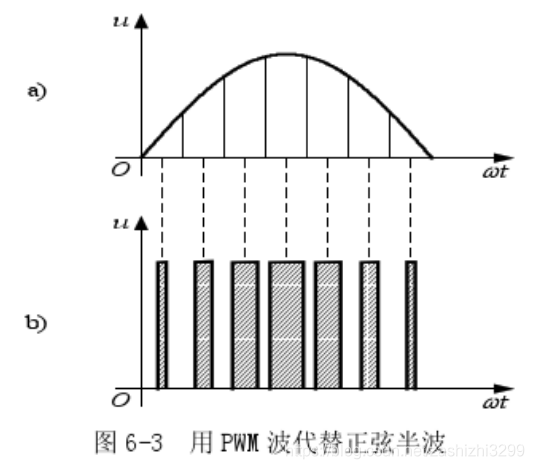

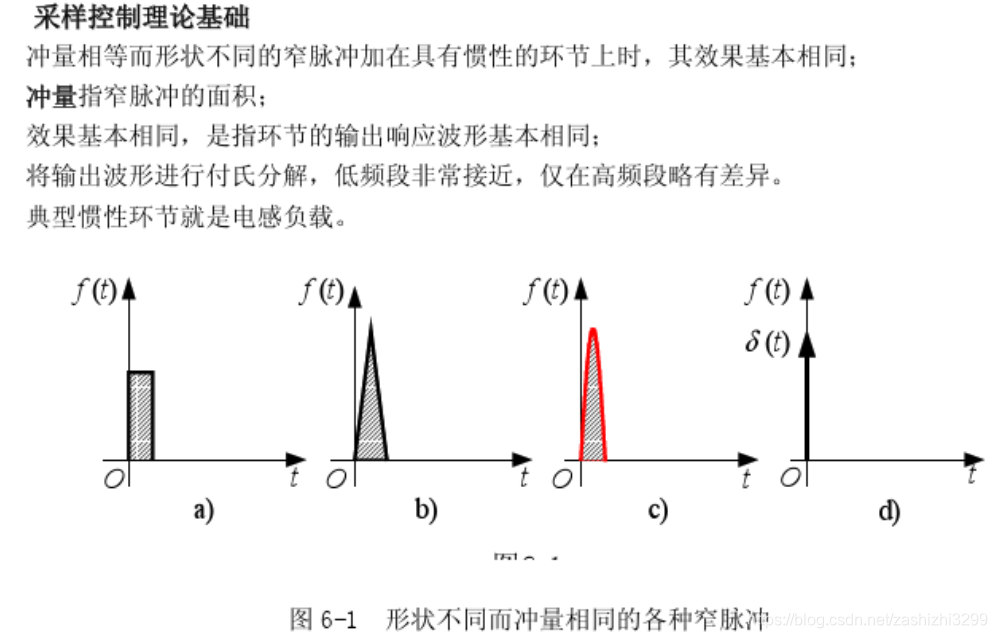

PWM理论依据：采样控制理论，冲量相等但形状不同的窄脉冲作用在惯性环节上时，效果基本相同。

例：供電電壓（藍色）調製為一系列的脈衝產生一個正弦樣磁通密度波形（紅色），在磁路的電磁致動器。平滑的波形由此可以控制的寬度和數目的脈衝調製（每特定週期）？？？？？这个例子实际意义？？？？

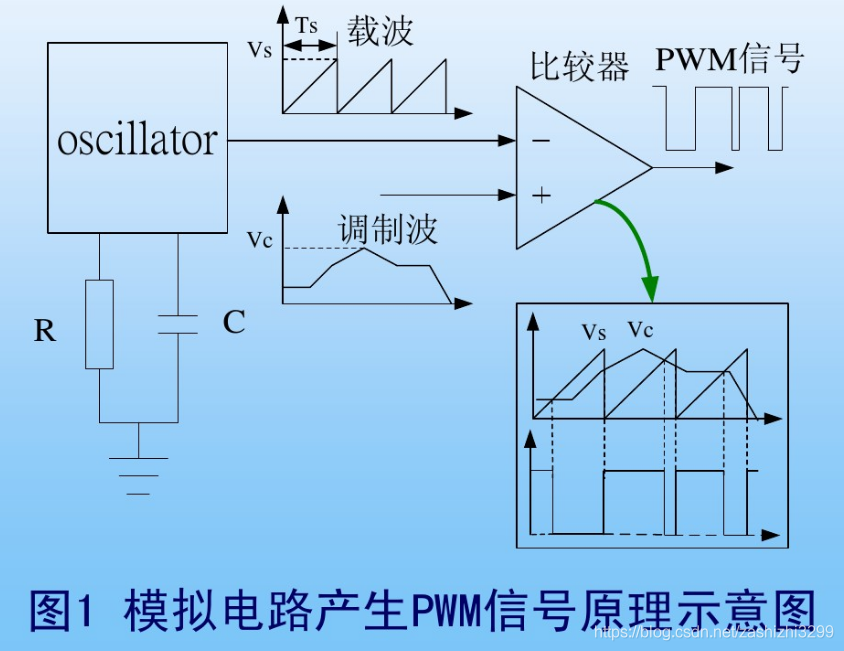

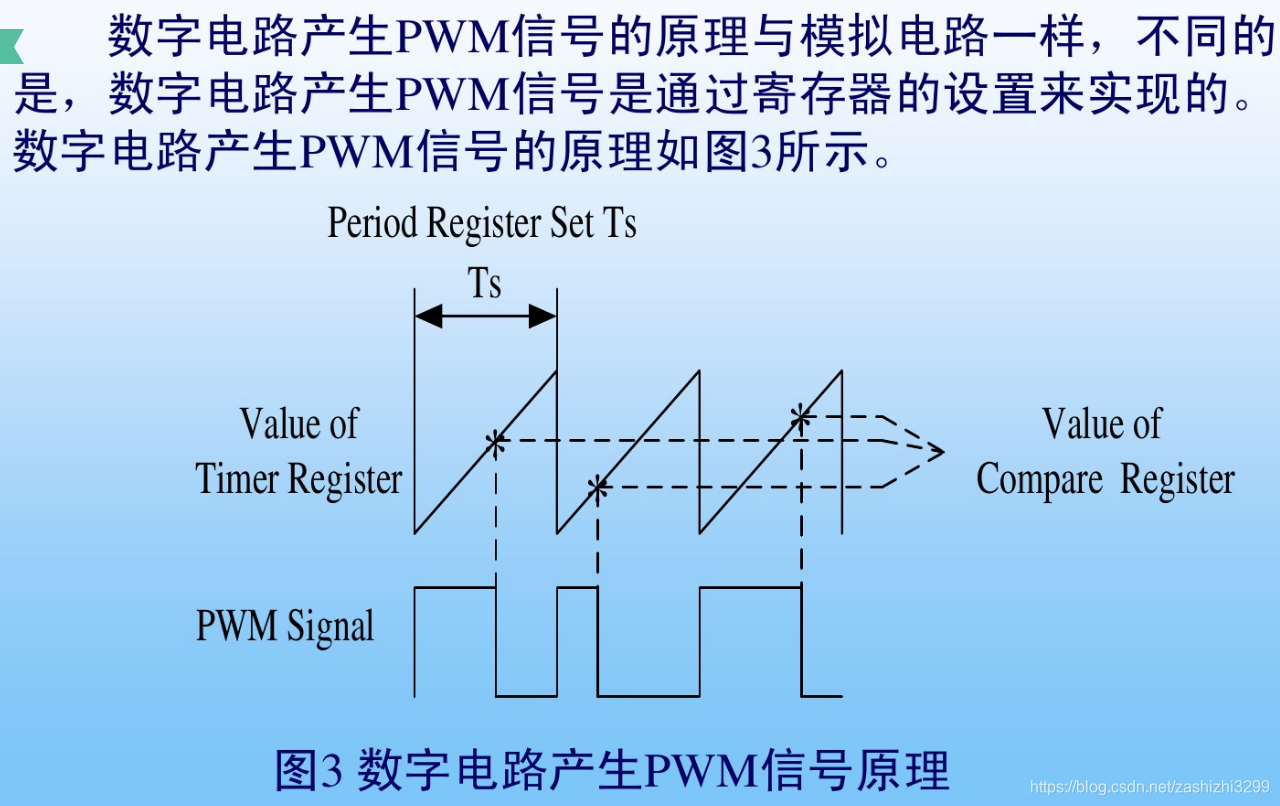

PWM波产生方式：1、模拟电路，用载波+比较器；2、数字电路，用寄存器。

















参考文献：

1、

2、

3、[图文]PWM技术 - 百度文库  https://wenku.baidu.com/view/69756a7ba8114431b90dd8de.html

4、PWM脉宽调制 - 百度文库  https://wenku.baidu.com/view/d3ab157f5acfa1c7aa00cce3.html?from=search
