	Wokwi 是一个在线电子电路仿真平台，主要用于模拟和测试基于微控制器的项目（如 Arduino、ESP32、Raspberry Pi Pico 等）。它无需安装任何软件，直接在浏览器中即可完成电路设计、代码编写和实时仿真，适合开发者、教育者和爱好者快速验证想法。

主要特点：

1. 无需安装 ，通过浏览器即可访(https://wokwi.com/)）。
   支持多人协作，轻松分享项目链接。
2. 支持的硬件 ，
   微控制器：Arduino Uno、ESP32、ATtiny85、Raspberry Pi Pico 等。
   外设：LED、传感器（温湿度、超声波等）、LCD 屏幕、电机、舵机等。
   扩展库：支持自定义元件和第三方库（如 Adafruit 传感器）。
   代码编辑与调试
3. 代码编辑与调试 ，
   内置代码编辑器，支持 Arduino C/C++、MicroPython 等语言。
   提供实时仿真日志、串口监视器、变量跟踪和调试工具（如断点）。
4. 可视化交互 ，
   仿真时可点击按钮、旋转电位器，模拟真实硬件交互。
   支持虚拟示波器（Logic Analyzer），查看信号波形。

使用介绍

通过wokwi官方文档的案例试用一下。

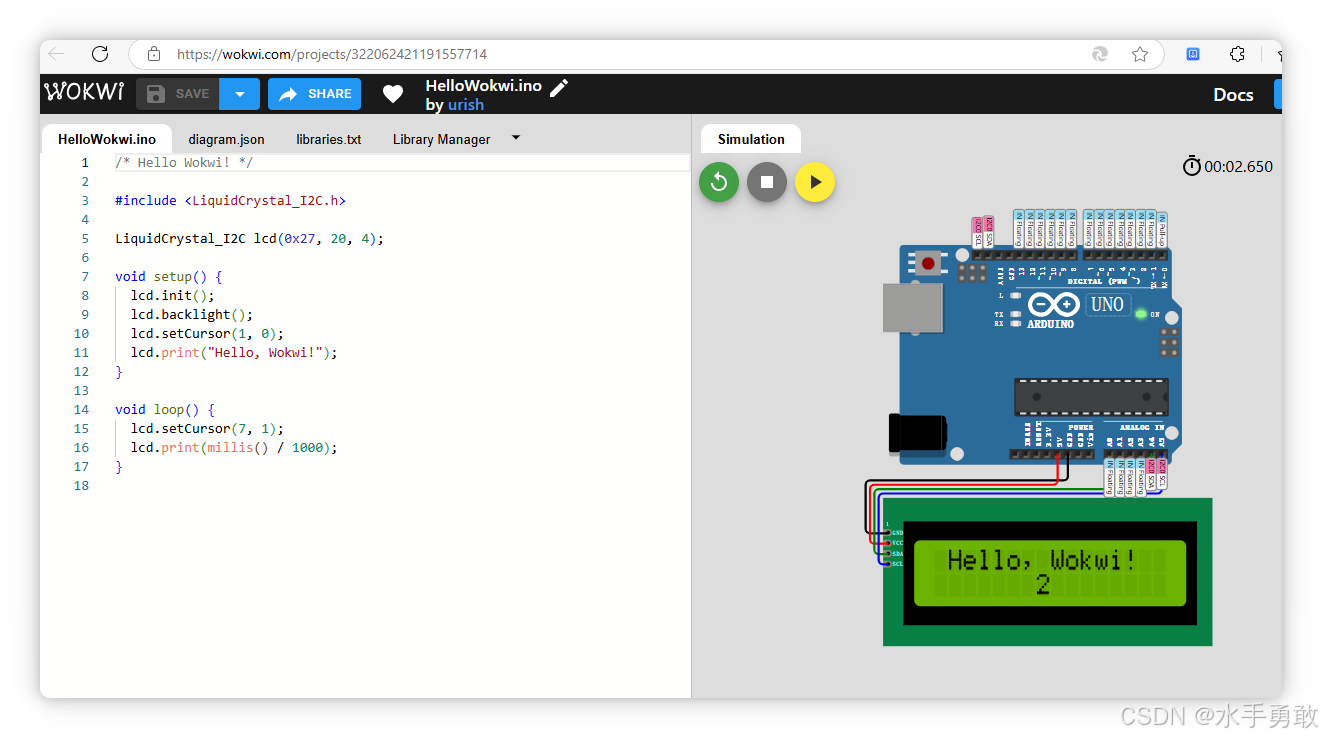

1 Arduino Uno 打印"Hello World" ，

```c
/* Hello Wokwi! */

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 20, 4);

void setup() {
  lcd.init();
  lcd.backlight();
  lcd.setCursor(1, 0);
  lcd.print("Hello, Wokwi!");
}

void loop() {
  lcd.setCursor(7, 1);
  lcd.print(millis() / 1000);
}

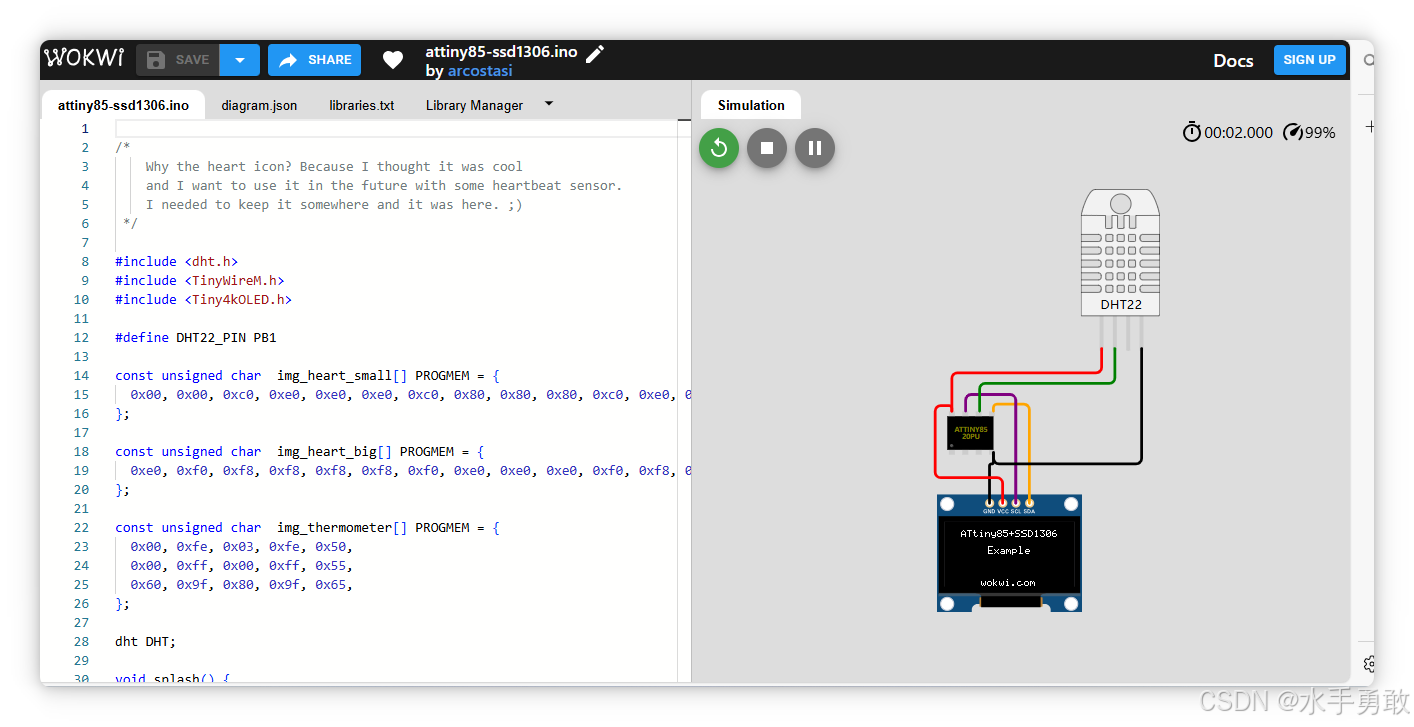

2 ATtiny85模块监测温湿度 " ，

/*
    Why the heart icon? Because I thought it was cool
    and I want to use it in the future with some heartbeat sensor.
    I needed to keep it somewhere and it was here. ;)
 */

#include <dht.h>
#include <TinyWireM.h>
#include <Tiny4kOLED.h>

#define DHT22_PIN PB1

const unsigned char  img_heart_small[] PROGMEM = {
  0x00, 0x00, 0xc0, 0xe0, 0xe0, 0xe0, 0xc0, 0x80, 0x80, 0x80, 0xc0, 0xe0, 0xe0, 0xe0, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x03, 0x07, 0x0f, 0x1f, 0x3f, 0x1f, 0x0f, 0x07, 0x03, 0x01, 0x00, 0x00, 0x00
};

const unsigned char  img_heart_big[] PROGMEM = {
  0xe0, 0xf0, 0xf8, 0xf8, 0xf8, 0xf8, 0xf0, 0xe0, 0xe0, 0xe0, 0xf0, 0xf8, 0xf8, 0xf8, 0xf8, 0xf0, 0xe0, 0x00, 0x01, 0x03, 0x07, 0x0f, 0x1f, 0x3f, 0x7f, 0xff, 0x7f, 0x3f, 0x1f, 0x0f, 0x07, 0x03, 0x01, 0x00
};

const unsigned char  img_thermometer[] PROGMEM = {
  0x00, 0xfe, 0x03, 0xfe, 0x50,
  0x00, 0xff, 0x00, 0xff, 0x55,
  0x60, 0x9f, 0x80, 0x9f, 0x65,
};

dht DHT;

void splash() {
  oled.clear();
  oled.setCursor(15, 1);
  oled.print(F("ATtiny85+SSD1306"));

  oled.setCursor(42, 3);
  oled.print(F("Example"));

  oled.setCursor(35, 7);
  oled.print(F("wokwi.com"));
}

void heartBeat() {
  static char big = 1;
  static long startTime = 0;
  long currentTime;

  // Get current time
  currentTime = millis();

  // Update if 200ms passed
  if ((currentTime - startTime) > 200) {
    startTime = currentTime;
    big = 1 - big;

    if (big) {
      oled.bitmap(20, 4, 37, 6, img_heart_big);
    } else {
      oled.bitmap(20, 4, 37, 6, img_heart_small);
    }
  }
}

void prepareDisplay() {
  unsigned int i, k;
  unsigned char ch[5];

  oled.clear();
  oled.begin();

  oled.setCursor(20, 1);
  oled.print(F("ATtiny85+SSD1306"));
  oled.setCursor(3, 2);
  oled.print(F("temperature|humidity"));

  oled.bitmap(105, 4, 110, 7, img_thermometer);
  oled.setCursor(57, 4);
  oled.print(F("24.0C"));
  oled.setCursor(57, 5);
  oled.print(F("40.0%"));

  oled.bitmap(10, 5, 17, 2, img_heart_small);
}

float getTemperature() {
  return DHT.temperature;
}

float getHumidity() {
  return DHT.humidity;
}

void setup() {
  pinMode(DHT22_PIN, INPUT);

  oled.begin(128, 64, sizeof(tiny4koled_init_128x64br), tiny4koled_init_128x64br);

  // Two fonts are supplied with this library, FONT8X16 and FONT6X8
  oled.setFont(FONT6X8);

  // To clear all the memory
  oled.clear();
  oled.on();

  splash();

  delay(3000);
  prepareDisplay();
}

void loop() {
  static long startTime = 0;
  long currentTime;

  DHT.read22(DHT22_PIN);

  // Get current time
  currentTime = millis();

  // Checks 1 second passed
  if ((currentTime - startTime) > 1000) {
    startTime = currentTime;

    // Update temperature
    float temperature = getTemperature();

    // Set cursor
    oled.setCursor(57, 4);

    // Print to display
    oled.print(temperature, 1);
    oled.print("C  ");

    // Update humidity
    float humidity = getHumidity();

    // Set cursor
    oled.setCursor(57, 5);

    // Print to display
    oled.print(humidity, 1);
    oled.print("%  ");

    oled.bitmap(105, 4, 110, 7, img_thermometer);
  }

  heartBeat();
}
