施密特触发器SN74LVC14ADR相关介绍

元器件分类：门极和反相器

描述：非门，施密特触发器，74LVC14，6输入，24mA，1.65V至3.6V，SOIC-14

SN74LVC14ADR概述

SN74LVC14ADR是一款六位施密特触发器反相器IC，设计用于1.65至3.6V VCC操作。器件包含六个独立的反相器，并执行布尔函数Y=A。输入可以从3.3V或5V器件驱动。此功能允许在混合3.3或5V系统环境中将这些设备用作转换器。

输入接受电压至5.5V

在3.3V的最大传播延迟时间为6.4ns

VCC=3.3V，TA=25°C时典型VOLP（输出接地反弹）<0.8V

VCC=3.3V，TA=25°C时，典型VOHV（输出VOH下冲）>2V

Ioff支持实时插入，部分掉电模式和后驱保护

除非另有说明，否则在符合MIL-PRF-38535的产品上测试所有参数

在所有其他产品上，生产过程不必包括所有参数的测试

闩锁性能超过II类JESD 78的100mA

绿色产品，无Sb/Br

应用

传感与仪器，消费电子产品，计算机和计算机周边，HVAC，通信与网络，无线

相关参数

逻辑功能	逆变器
输入类型	施密特触发器
每片芯片元件数目	6
施密特触发器输入	是
最长传播延迟时间	6.2 ns,3.3 V, 7.3 ns, 2.7 V
最大高电平输出电流	-24mA
最大低电平输出电流	24mA
安装类型	表面贴装
封装类型	SOIC
引脚数目	14
逻辑系列	LVC
尺寸	8.65 x 3.91 x 1.58mm
最小工作电源电压	1.65 V

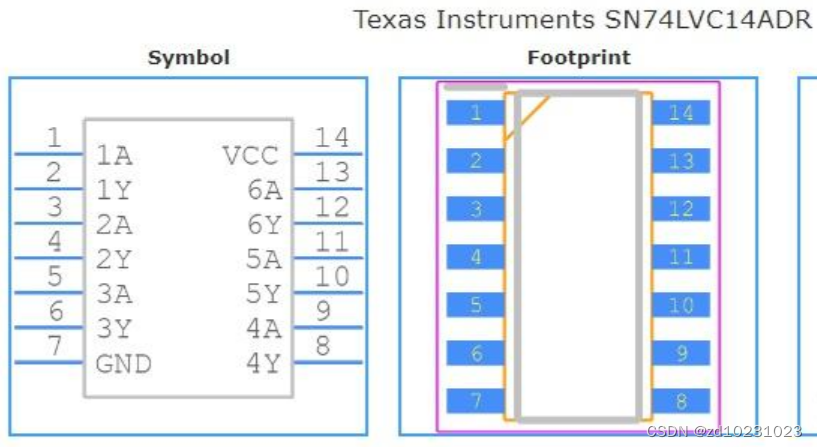

引脚图
