4.1.1 SN74LVC14AQ型反相器（施密特非门）

1、施密特逻辑门介绍

施密特逻辑门也被称为施密特触发器（Schmitt Trigger），可用于脉冲整形、消除波形中的噪声成分、按键消抖、多谐振荡电路等。

与普通逻辑门有所不同，施密特逻辑门具有两个触发阈值电平：VT+（上限阈值电平）、VT-（下限阈值电平）：

（1）当输入信号VI从低电平上升到高电平时，在VT+产生输出状态跳变；

（2）当输入信号VI从高电平上升到低电平时，在VT-产生输出状态跳变。

常见的施密特逻辑门有施密特非门（如CD40106、74HC14、74LVC14、74LS14）和施密特与非门（如CD4093、74HC132）等。以下对SN74LVC14AQ型反相器（施密特非门）为例展开对施密特逻辑门的介绍。

2、SN74LVC14AQ型反相器（施密特非门）

SN74LVC14AQ是德州仪器（TI）生产的一款集成了六个独立的施密特触发器反相器的集成电路。该器件采用低压差分信号技术，适用于1.65V至5.5V的系统。SN74LVC14AQ型反相器具有施密特触发器的特性，可用于去抖动和波形整形等电路。同时，它还具有较高的速度和较低的功耗，并且适用于电池供电的应用。此外，该器件还具有内置的ESD（静电放电）保护功能和过电压抑制保护，有助于保护器件免受电气压力造成的损害。SN74LVC14AQ型反相器在数字电路中有着广泛的应用，常见用于逻辑控制、信号处理和数字通信等领域。

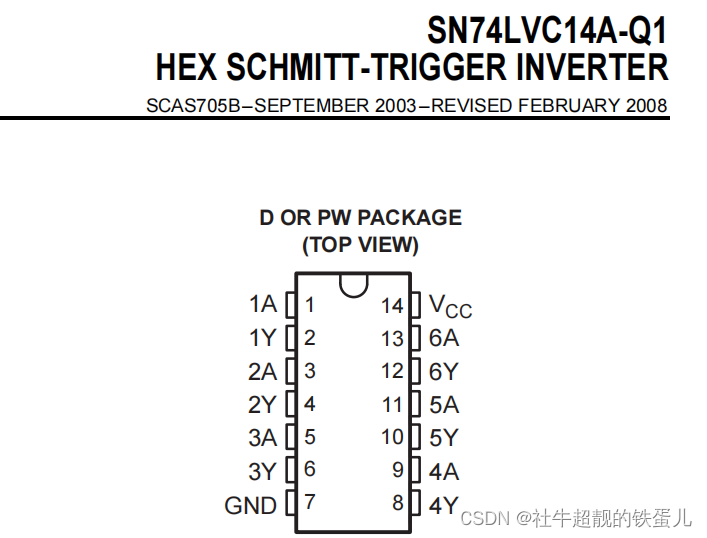

2.1、引脚分布和功能定义

Pin1、3、5、9、11、13_A：数据输入引脚。

Pin2、4、6、8、10、12_Y：数据反相输出引脚。

Pin14_VCC：额定工作电压2V~3.6V。

Pin7_GND：接地。

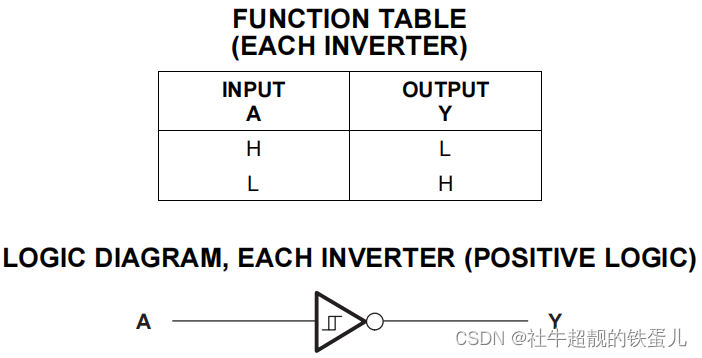

2.2、功能表

功能表分析：

当Pin1、3、5、9、11、13_A输入1时，Pin2、4、6、8、10、12_Y反相输出0。

当Pin1、3、5、9、11、13_A输入0时，Pin2、4、6、8、10、12_Y反相输出1。

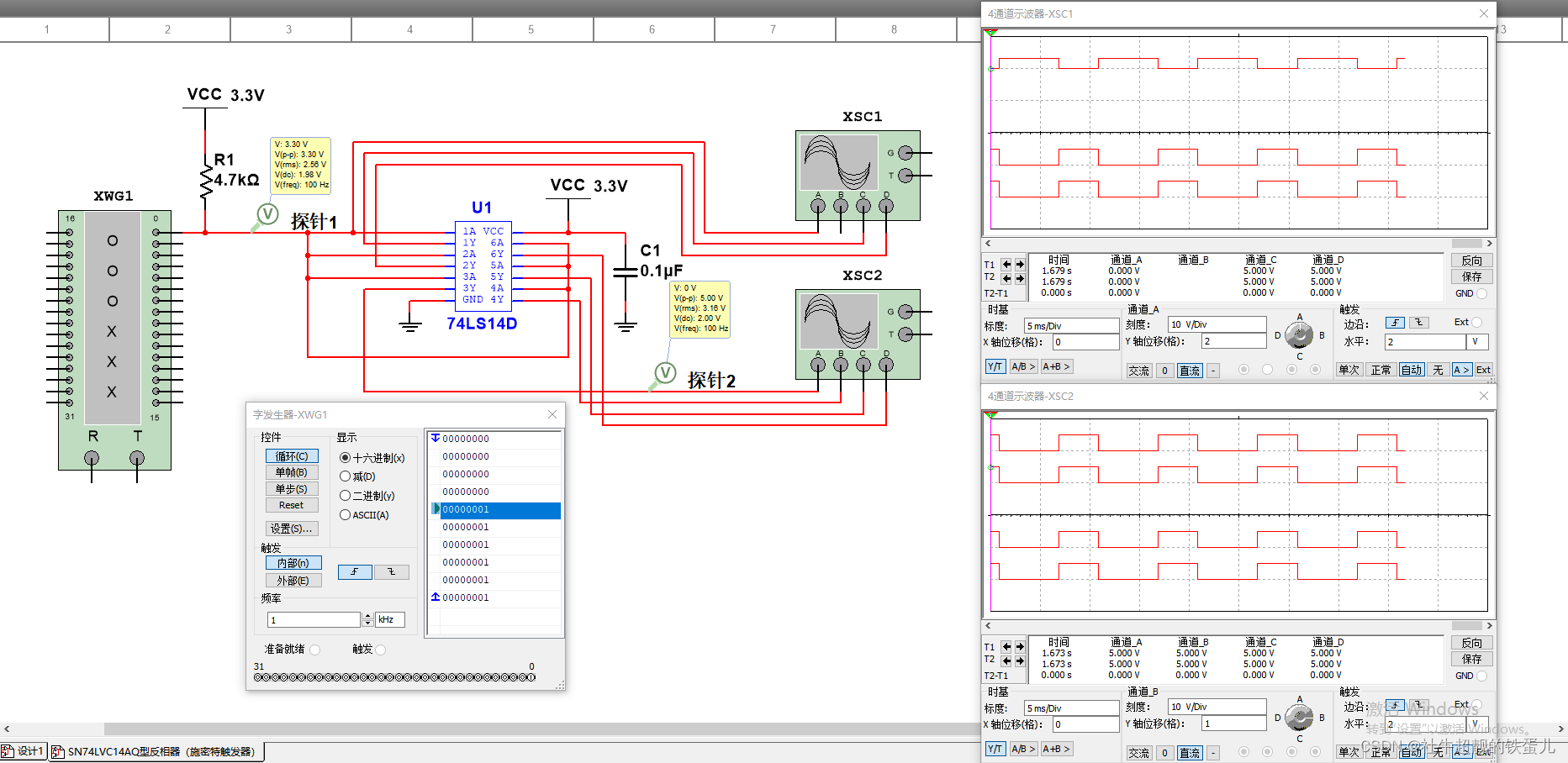

2.3、仿真验证

通过字发生器产生频率为1KHz，占空比为60%的矩形波，均进入74LS14D的数据输入端。

从示波器可看到74LS14D的输出的数据与输入的数据反相。
