【12】processing-变换（中文）

2D平面转变

J David Eisenberg（人名）



处理具有内置功能，使您可以轻松地让对象在草图中translate（移动）、rotate（旋转）和scale(缩放)。本教程将向您介绍“平移”、“旋转”和“缩放”功能，以便您可以在草图中使用它们。



平移：移动栅格

如你所知，你的处理窗口就像一张纸。当你想画东西时，你可以在图上指定它的坐标。这是一个用代码rect（20，20，40，40）绘制的简单矩形。坐标系（一个花哨的词，意为“相纸”）显示为灰色。





如果要将矩形向右移动60个单位，向下移动80个单位，只需将坐标添加到x和y的起点：rect（20+60，20+80，40，40），矩形将显示在不同的位置。（我们把箭放在那里是为了达到戏剧性的效果。）



但是有一个更有趣的方法：移动图表。如果你把相纸向右移动60个单位，向下移动80个单位，你会得到完全相同的视觉效果。移动坐标系称为平移。





在上图中要注意的重要一点是，就矩形而言，它根本没有移动。它的左上角仍然在（20,20）。当你使用变换时，你画的东西永远不会改变位置；坐标系会改变。



下面的代码通过更改矩形的坐标以红色绘制矩形，然后通过移动网格以蓝色绘制矩形。矩形是半透明的，因此您可以看到它们（视觉上）在同一个位置。只有用来移动它们的方法改变了。将此代码复制并粘贴到处理程序中，并进行尝试。



void setup()
{
  size(200, 200);
  background(255);
  noStroke();
  // 用灰色绘制原始位置
  fill(192);
  rect(20, 20, 40, 40);

  // 通过更改坐标绘制半透明的红色矩形
  fill(255, 0, 0, 128);
  rect(20 + 60, 20 + 80, 40, 40);

  // 通过平移网格绘制半透明的蓝色矩形
  fill(0, 0, 255, 128);
  pushMatrix();
  translate(60, 80);
  rect(20, 20, 40, 40);
  popMatrix();
}



让我们更详细地看一下翻译代码。pushMatrix()是一个内置函数，用于保存坐标系的当前位置。translate(60, 80)将坐标系向右移动60个单位，向下移动80个单位。rect(20, 20, 40, 40)在原来的位置绘制矩形。记住，你画的东西不会移动网格。最后，popMatrix()将坐标系恢复到执行转换之前的状态。

是的，您可以执行translate(-60, -80)将网格移回其原始位置。但是，当您开始使用坐标系执行更复杂的操作时，使用pushMatrix()和popMatrix()来保存和恢复状态会更容易，而不必撤消所有操作。在本教程的后面，您将了解为什么这些函数看起来有这么奇怪的名称。



有什么好处？

你可能在想，拿起坐标系并移动它比添加坐标要麻烦得多。对于矩形这样的简单示例，您是正确的。但是让我们举一个例子，translate（）可以让生活更轻松。这是一些绘制一排房屋的代码。它使用一个调用名为house（）的函数的循环，该函数将房屋左上角的x和y位置作为其参数。

void setup()
{
  size(400, 100);
  background(255);
  for (int i = 10; i < 350; i = i + 50)
  {
    house(i, 20);
  }
}

这是通过改变房子的位置来绘制房子的代码。看看你需要跟踪的所有附加内容。

void house(int x, int y)
{
  triangle(x + 15, y, x, y + 15, x + 30, y + 15);
  rect(x, y + 15, 30, 30);
  rect(x + 12, y + 30, 10, 15);
}

将其与使用translate（）的函数版本进行比较。在这种情况下，代码每次都在同一个地方绘制房屋，其左上角位于（0，0），并让翻译代替它来完成所有工作。

void house(int x, int y)
{
  pushMatrix();
  translate(x, y);
  triangle(15, 0, 0, 15, 30, 15);
  rect(0, 15, 30, 30);
  rect(12, 30, 10, 15);
  popMatrix();
}









旋转

除了移动网格之外，还可以使用rotate（）函数旋转网格。此函数接受一个参数，即要旋转的弧度数。在处理过程中，所有与旋转有关的函数都以弧度而不是度数来测量角度。当你谈论角度时，你说一个完整的圆有360度。当你谈到弧度的角度时，你说一个完整的圆有2π弧度。这是一个图表，显示了处理如何以度（黑色）和弧度（红色）度量角度。

（补充声明：TAU等于2*PI，也就是圆周弧长，通过TAU除以360，可以计算出1度的弧长）

由于大多数人都是按度数思考的，因此处理过程有一个内置的radians（）函数，该函数以度数作为参数，并为您转换它。它还有一个degrees（）函数，可以将弧度转换为度。考虑到这个背景，我们试着把正方形顺时针旋转45度。

void setup()
{
  size(200, 200);
  background(255);
  smooth();
  fill(192);
  noStroke();
  rect(40, 40, 40, 40);

  pushMatrix();
  rotate(radians(45));
  fill(0);
  rect(40, 40, 40, 40);
  popMatrix();
}

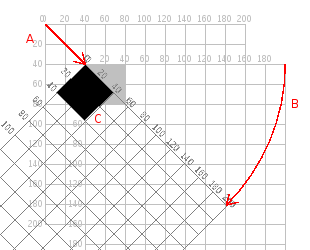

嘿，怎么了？为什么广场被移动和切断？答案是：广场没有移动。网格被旋转。这就是真正发生的事情。如您所见，在旋转坐标系中，正方形的左上角仍位于（40，40）。





旋转方向正确

旋转正方形的正确方法是：

1。将坐标系的原点（0，0）平移到您希望的正方形左上角的位置。

2。旋转网格π/4弧度（45°）

3。在原点画正方形。



这是代码和结果，没有网格标记。

void setup()
{
  size(200, 200);
  background(255);
  smooth();
  fill(192);
  noStroke();
  rect(40, 40, 40, 40);

  pushMatrix();
  // 将原点移到轴点
  translate(40, 40);

  // 然后旋转网格
  rotate(radians(45));

  //在原点画正方形
  fill(0);
  rect(0, 0, 40, 40);
  popMatrix();
}

这是一个程序，它通过旋转产生一个颜色轮。减少屏幕截图以节省空间。





void setup() {
  size(200, 200);
  background(255);
  smooth();
  noStroke();
}
void draw(){
  if (frameCount % 10 == 0) {
    fill(frameCount * 3 % 255, frameCount * 5 % 255,
      frameCount * 7 % 255);
    pushMatrix();
    translate(100, 100);
    rotate(radians(frameCount * 2  % 360));
    rect(0, 0, 80, 20);
    popMatrix();
  }
}

缩放比例

最后的坐标系转换是缩放，这会改变网格的大小。看一看这个例子，它绘制了一个正方形，然后将网格缩放到其正常大小的两倍，然后再次绘制。

void setup()
{
  size(200,200);
  background(255);

  stroke(128);
  rect(20, 20, 40, 40);

  stroke(0);
  pushMatrix();
  scale(2.0);
  rect(20, 20, 40, 40);
  popMatrix();
}

首先，你可以看到广场似乎已经移动了。当然没有。它的左上角仍然位于缩放网格上的（20，20），但该点现在距离原点的距离是原始坐标系中的两倍。你还可以看到线条更粗。这并不是幻觉，因为坐标系被缩放到原来的两倍，所以这些线的厚度实际上是原来的两倍。

编程挑战：放大黑色方块，但将其左上角与灰色方块保持在同一位置。提示：使用translate（）移动原点，然后使用scale（）。



没有法律规定你必须同样地缩放x和y维度。尝试使用scale(3.0, 0.5)将x维度设置为其正常大小的三倍，而y维度仅为其正常大小的一半。

订单事项

当您执行多个转换时，顺序会有所不同。先旋转后平移再缩放的结果与先平移后旋转再缩放的结果不同。下面是一些示例代码和结果。

void setup()
{
  size(200, 200);
  background(255);
  smooth();
  line(0, 0, 200, 0); // 绘制坐标轴
  line(0, 0, 0, 200);

  pushMatrix();
  fill(255, 0, 0); // 红场
  rotate(radians(30));
  translate(70, 70);
  scale(2.0);
  rect(0, 0, 20, 20);
  popMatrix();
  pushMatrix();
  fill(255); // 白色方块
  translate(70, 70);
  rotate(radians(30));
  scale(2.0);
  rect(0, 0, 20, 20);
  popMatrix();
}



变换矩阵

每次进行旋转、平移或缩放时，转换所需的信息都会累积到一个数字表中。这个表或矩阵只有几行和几列，然而，通过数学的奇迹，它包含了进行任何一系列转换所需的所有信息。这就是为什么pushMatrix（）和popMatrix（）的名称中都有这个词。



Push 和 Pop

名字中的“推”和“弹出”部分呢？它们来自一个叫做堆栈的计算机概念，它的工作原理类似于自助餐厅中的弹簧托盘分配器。当有人把托盘放回堆栈时，托盘的重量会把平台压下去。当有人需要托盘时，他会从托盘的顶部取出，剩下的托盘会弹出一点。

以类似的方式，pushMatrix（）将坐标系的当前状态放在内存区域的顶部，而popMatrix（）将该状态拉回来。前面的示例使用pushMatrix（）和popMatrix（）来确保在绘图的每个部分之前坐标系是“干净的”。在所有其他的例子中，对这两个函数的调用并不是真正必要的，但是保存和恢复网格状态并没有任何影响。

注意：在处理过程中，每次执行draw（）函数时，坐标系都会恢复到其原始状态（原点在窗口左上角，无旋转和缩放）。



三维变换

如果在三维空间中工作，则可以调用translate（）函数，其中包含x、y和z距离的三个参数。类似地，可以使用三个参数调用scale（），这些参数告诉您希望在每个维度中缩放网格的大小。

对于旋转，调用rotateX（）、rotateY（）或rotateZ（）函数绕每个轴旋转。所有这三个函数都需要一个参数：要旋转的弧度数。



案例研究：一个挥舞手臂的机器人

让我们使用这些变换来设置蓝色机器人挥舞手臂的动画。我们将分阶段完成这项工作，而不是一下子全部写下来。第一步是画出没有任何动画的机器人。

这个机器人是按照这张图做模型的，尽管看起来没有那么迷人。首先，我们绘制机器人，使其左侧和顶部接触到x和y轴。这将允许我们使用translate（）轻松地将机器人放置在我们想要的任何位置，或者制作机器人的多个副本，就像我们在房屋示例中所做的那样。

当我们在这张图中提到左和右时，我们指的是你的左和右（显示器的左和右），而不是机器人的左和右。



void setup()
{
  size(200, 200);
  background(255);
  smooth();
  drawRobot();
}
void drawRobot()
{
  noStroke();
  fill(38, 38, 200);
  rect(20, 0, 38, 30); // 头
  rect(14, 32, 50, 50); // 身体
  rect(0, 32, 12, 37); // 左臂
  rect(66, 32, 12, 37); // 右臂

  rect(22, 84, 16, 50); // 左腿
  rect(40, 84, 16, 50); // 右腿

  fill(222, 222, 249);
  ellipse(30, 12, 12, 12); // 左眼
  ellipse(47, 12, 12, 12); // 右眼
}





下一步是确定手臂的旋转点。如图所示。轴心点是（12，32）和（66，32）。注：术语“旋转中心”是对轴点的更正式的术语。



现在，分离绘制左右手臂的代码，并将每只手臂的旋转中心移动到原点，因为您总是围绕（0，0）点旋转。为了节省空间，我们不重复setup（）的代码。

void drawRobot()
{
  noStroke();
  fill(38, 38, 200);
  rect(20, 0, 38, 30); // 头
  rect(14, 32, 50, 50); // 身体
  drawLeftArm();
  drawRightArm();
  rect(22, 84, 16, 50); // 左腿
  rect(40, 84, 16, 50); // 右腿

  fill(222, 222, 249);
  ellipse(30, 12, 12, 12); // 左眼
  ellipse(47, 12, 12, 12);  // 右眼
}

void drawLeftArm()
{
  pushMatrix();
  translate(12, 32);
  rect(-12, 0, 12, 37);
  popMatrix();
}

void drawRightArm()
{
  pushMatrix();
  translate(66, 32);
  rect(0, 0, 12, 37);
  popMatrix();
}

现在测试手臂是否正确旋转。与其尝试完整的动画，我们将只旋转左侧手臂135度和右侧手臂 -45度 作为测试。这是需要添加的代码和结果。由于窗口边界，左侧手臂被切断，但我们将在最终动画中修复该问题。





现在我们通过播放动画来完成这个程序。左臂必须从0°旋转到135°并向后旋转。由于手臂摆动是对称的，所以右臂角度始终是左臂角度的负值。为了简单起见，我们将以5度为增量。

int armAngle = 0;
int angleChange = 5;
final int ANGLE_LIMIT = 135;
void setup()
{
  size(200, 200);
  smooth();
  frameRate(30);
}
void draw()
{
  background(255);
  pushMatrix();
  translate(50, 50); // 放置机器人使手臂始终在屏幕上
  drawRobot();
  armAngle += angleChange;

  //如果手臂已经超过极限，
    //反转方向并设置在限制范围内。
  if (armAngle > ANGLE_LIMIT || armAngle < 0)
  {
    angleChange = -angleChange;
    armAngle += angleChange;
  }
  popMatrix();
}
void drawRobot()
{
  noStroke();
  fill(38, 38, 200);
  rect(20, 0, 38, 30); // 头
  rect(14, 32, 50, 50); // 身体
  drawLeftArm();
  drawRightArm();
  rect(22, 84, 16, 50); // 左腿
  rect(40, 84, 16, 50); // 右腿

  fill(222, 222, 249);
  ellipse(30, 12, 12, 12); // 左眼
  ellipse(47, 12, 12, 12);  // 右眼
}
void drawLeftArm()
{
  pushMatrix();
  translate(12, 32);
  rotate(radians(armAngle));
  rect(-12, 0, 12, 37); // left arm
  popMatrix();
}
void drawRightArm()
{
  pushMatrix();
  translate(66, 32);
  rotate(radians(-armAngle));
  rect(0, 0, 12, 37); // right arm
  popMatrix();
}

案例研究：互动旋转

我们将修改程序，使手臂在按下鼠标按钮时跟随鼠标，而不是让手臂自行移动。我们不只是在键盘上编写程序，而是首先考虑问题并找出程序需要做什么。



由于两个手臂相互独立地运动，我们需要为每个手臂的角度设置一个变量。很容易找出要追踪哪只手臂。如果鼠标位于机器人中心的左侧，则跟踪左臂；否则，跟踪右臂



剩下的问题是计算出旋转的角度。给定轴点位置和鼠标位置，如何确定连接这两点的直线的角度？答案来自atan2（）函数，它给出（以弧度为单位）直线从原点到给定y和x坐标的角度。与大多数其他函数相比，y坐标是第一位的。atan2（）返回一个从-π到π弧度的值，相当于-180°到180°。



但是找到一条不从原点开始的线的角度，比如从（10，37）到（48，59）的线，怎么样？没问题，它和线从（0，0）到（48-10，59-37）的角度是一样的。一般来说，要找到线从（x0，y0）到（x1，y1）的角度，请计算



void setup()
{
  size(200, 200);
}
void draw()
{
  float angle = atan2(mouseY - 100, mouseX - 100);

  background(255);
  pushMatrix();
  translate(100, 100);
  rotate(angle);
  rect(0, 0, 50, 10);
  popMatrix();
}



很好用。如果我们画一个比宽高的长方形会怎么样？更改前面的代码以读取rect（0，0，10，50）。为什么它看起来不再跟着老鼠了？答案是矩形实际上仍然跟随鼠标，但它是矩形的短边执行以下操作。我们的眼睛被训练成希望长边被跟踪。因为长边与短边成90度角，所以必须减去90度（或π/2弧度）才能获得所需的效果。将前面的代码更改为rotate（angle-HALF_PI），然后重试。由于处理几乎只处理弧度，为了方便起见，语言定义了常数PI（180°）、半π（90°）、四分之一π（45°）和两个π（360°）。



此时，我们可以编写arm跟踪程序的最终版本。我们从常量和变量的定义开始。中点_X定义中的数字39来自于这样一个事实：机器人的身体从X坐标14开始，宽度为50像素，因此39（14+25）是机器人身体的水平中点。







/* 机器人左上角出现在屏幕上的位置 */
final int ROBOT_X = 50;
final int ROBOT_Y = 50;

/* 机器人的中点和手臂枢轴点 */
final int MIDPOINT_X = 39;
final int LEFT_PIVOT_X = 12;
final int RIGHT_PIVOT_X = 66;
final int PIVOT_Y = 32;
float leftArmAngle = 0.0;
float rightArmAngle = 0.0;
void setup()
{
  size(200, 200);
  smooth();
  frameRate(30);
}

接下来是draw（）函数。它确定是否按下鼠标以及鼠标位置和轴心点之间的角度，并相应地设置leftArmAngle和rightArmAngle。







void draw()
{
  /*
   *这些变量用于mouseX和mouseY，
     *调整为相对于机器人的坐标系
     *而不是窗口的坐标系。
   */
  float mX;
  float mY;

  background(255);
  pushMatrix();
  translate(ROBOT_X, ROBOT_Y); // 放置机器人使手臂始终在屏幕上
  if (mousePressed)
  {
    mX = mouseX - ROBOT_X;
    mY = mouseY - ROBOT_Y;
    if (mX < MIDPOINT_X) // 机器人左侧
    {
      leftArmAngle = atan2(mY - PIVOT_Y, mX - LEFT_PIVOT_X)
      - HALF_PI;
    }
    else
    {
      rightArmAngle = atan2(mY - PIVOT_Y, mX - RIGHT_PIVOT_X)
      - HALF_PI;
   }
  }
  drawRobot();

  popMatrix();
}

drawRobot（）函数保持不变，但现在需要对drawLeftArm（）和drawRightArm（）进行一些小的更改。因为leftArmAngle和rightArmAngle现在是以弧度计算的，所以这些函数不需要进行任何转换。对这两个功能的更改以粗体显示。







void drawLeftArm()
{
  pushMatrix();
  translate(12, 32);
  rotate(leftArmAngle);
  rect(-12, 0, 12, 37); // 左臂
  popMatrix();
}
void drawRightArm()
{
  pushMatrix();
  translate(66, 32);
  rotate(rightArmAngle);
  rect(0, 0, 12, 37); // 右臂
  popMatrix();
}
