【技术分享】I型NPC三电平整流器，SVPWM调制，电力电子simulink仿真，带中点电位平衡控制，双闭环控制，有效应对中点电位偏移和波动问题，基于I型NPC三电平整流器的SVPWM控制及仿真研究

I型NPC三电平整流器，SVPWM调制，电力电子simulink仿真，带中点电位平衡控制，双闭环控制

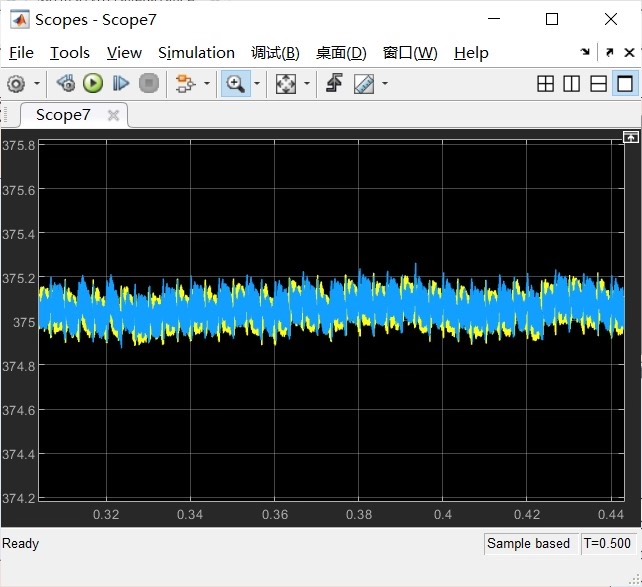

有效抑制了三电平变流器固有的中点电位偏移和波动现象。

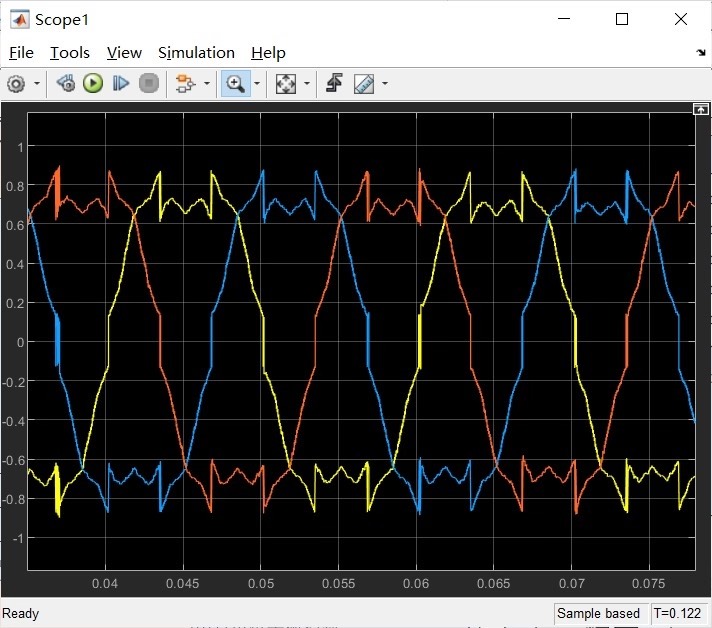

采用SVPWM，输出标准的羊角波。

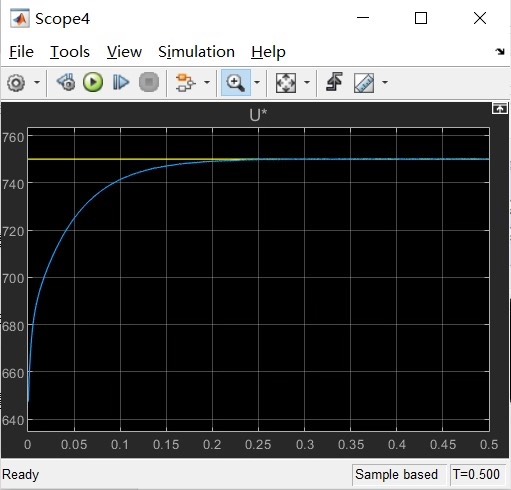

双闭环控制，性能优越，所有参数均可自行调整，适用于所有参数条件。
可用于进一步开发！
可附带直流均压控制和SVPWM说明文档

ID:4222712817462971

把你交给我

I型NPC三电平整流器是一种电力电子设备，用于电能转换和电力传递。它通过SVPWM调制技术实现对电流的控制，并采用中点电位平衡控制和双闭环控制来有效抑制三电平变流器中的中点电位偏移和波动现象。本文将介绍I型NPC三电平整流器的原理、工作原理和优势，并通过Simulink仿真进行验证。

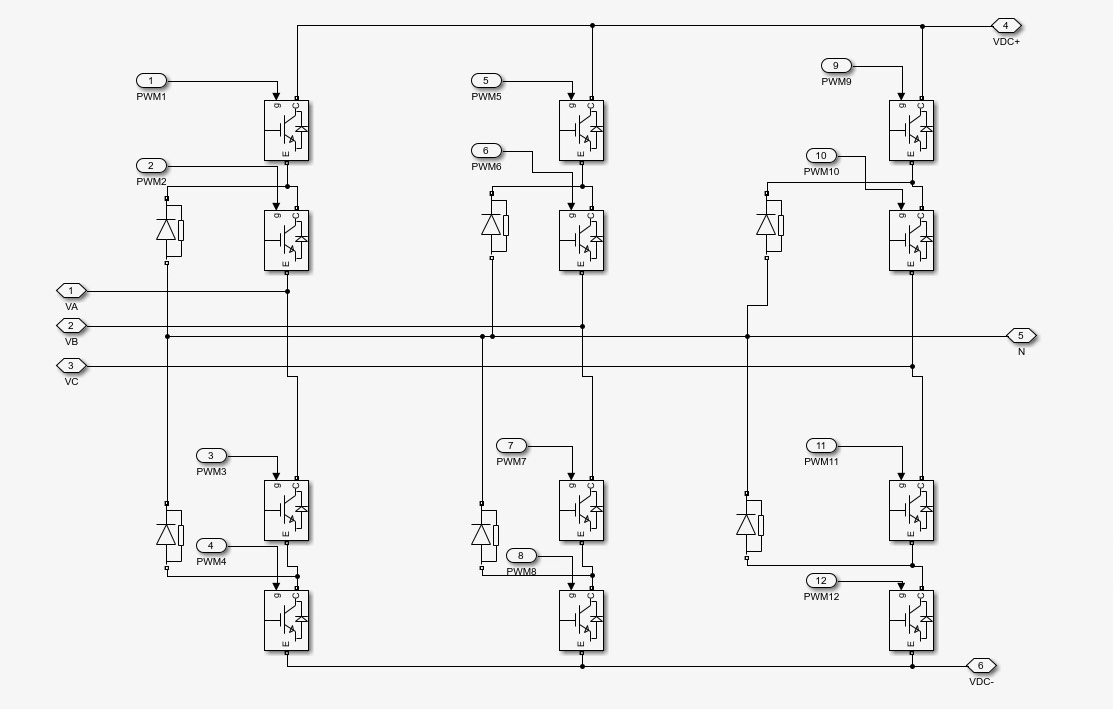

首先，我们来了解一下I型NPC三电平整流器的背景和基本原理。I型NPC三电平整流器是一种常用的电力电子设备，用于将交流电转换为直流电。它由两组功率开关器件构成，分别与正、负电压直流侧连接，通过控制开关器件的导通与断开来实现对电流的转换。相比于传统的两电平整流器，I型NPC三电平整流器具有更高的转换效率和更低的谐波含量，能够更好地满足电网对电力质量的要求。

在I型NPC三电平整流器中，采用SVPWM调制技术对开关器件进行控制。SVPWM即空间矢量脉宽调制，通过对三相电压的矢量合成，实现对输出电流波形的控制。采用SVPWM调制技术可以将输出电流变为标准的羊角波形，提高了整流器的输出质量和转换效率。

为了解决三电平变流器中的中点电位偏移和波动现象，I型NPC三电平整流器引入了中点电位平衡控制和双闭环控制。中点电位平衡控制通过对中点电位的监测和调节，使其保持在合适的水平，有效抑制了因器件参数不匹配和非理想开关动态特性引起的中点电位偏移和波动。双闭环控制是指在整流器的输出电流环和中点电位环都设置闭环控制器，使得整流器的性能更加稳定和可靠。所有控制参数均可根据具体需求进行调整，适用于不同的工作条件和参数要求。

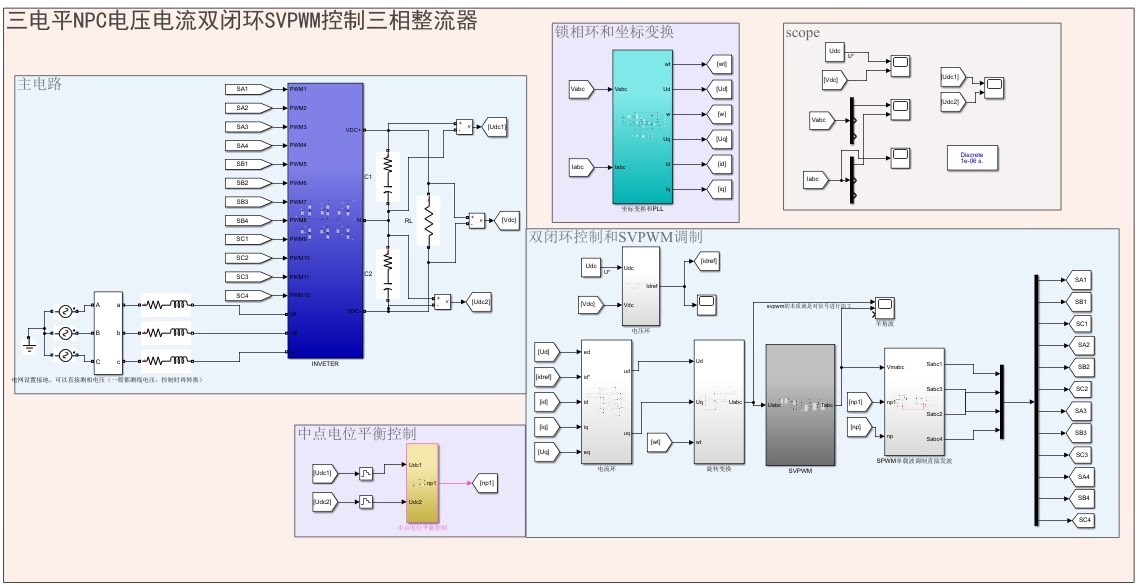

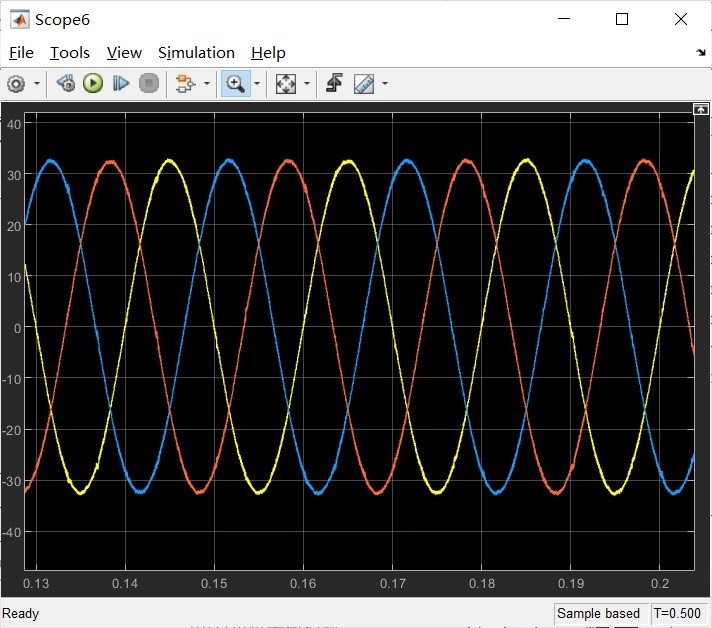

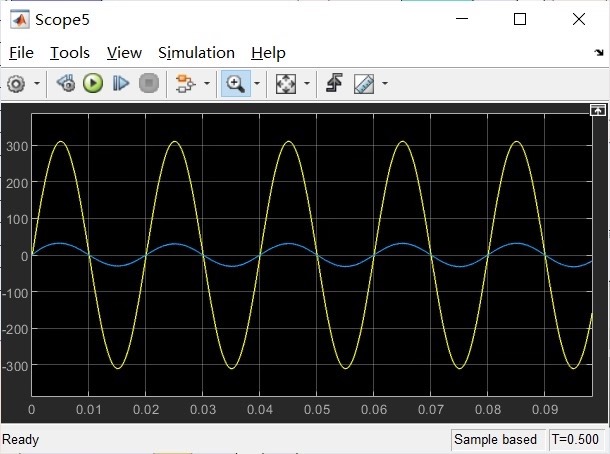

为了验证I型NPC三电平整流器的性能，本文采用Simulink进行了仿真。Simulink是一种基于模型的设计和仿真工具，可以方便地进行系统级建模和仿真。通过Simulink仿真，我们可以观察整流器在不同工况和参数下的输出特性，并对其性能进行评估和优化。仿真结果表明，I型NPC三电平整流器具有良好的稳定性和高效性，能够有效实现对电能的转换和传递。

除了以上的基本功能，I型NPC三电平整流器还可以进一步开发，为其增加直流均压控制和SVPWM说明文档。直流均压控制可以通过控制整流器输出电压的均值和波动来实现对直流侧电压的稳定控制，进一步提高整流器的输出质量和稳定性。SVPWM说明文档可以对SVPWM调制技术进行详细解释和说明，帮助用户更好地理解和应用。

综上所述，I型NPC三电平整流器通过SVPWM调制技术、中点电位平衡控制和双闭环控制，实现了对电流的精确控制和电能的高效转换。Simulink仿真结果验证了整流器的性能和稳定性。通过进一步开发，可以为整流器增加直流均压控制和SVPWM说明文档，进一步提升其功能和应用范围。本文介绍了I型NPC三电平整流器的原理、工作原理和优势，并通过Simulink仿真进行了验证，希望能够为读者提供有关该领域的技术分析和实践经验。
