1.打开某某.stp文件

2.另存为某某.CATIA零件格式

3.新建Product文件，加载某某.CATIA为部件

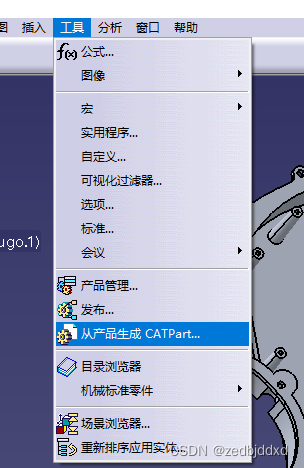

4.点击“工具”-“从零件中生成CATIAPart”

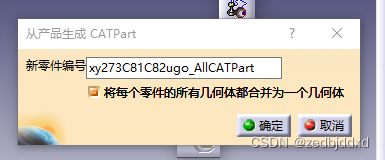

选中“将每个零件的所有几何体都合并为一个几何体”，点击目录树部件的名字，最后确定，生成新的CATIA零件。

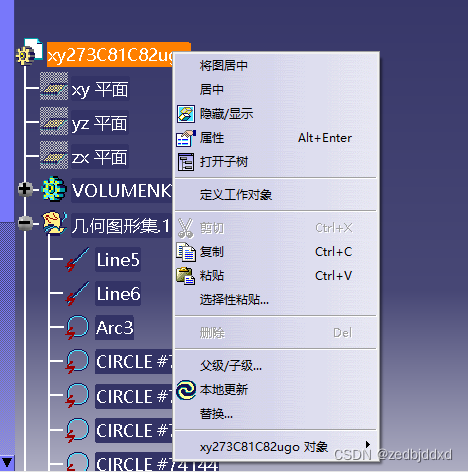

5.将整体作为工作对象，绘制凹槽或者其他命令提取特定部件的装配环境。
