模拟MP-BGP建立全过程（BGP MPLS 隧道）

目录



1、配置公网隧道步骤一

2、配置公网隧道步骤二

3、配置本地VPN步骤一

4、配置本地VPN步骤二

5、配置本地VPN步骤三

6、配置MP-BGP步骤一

7、配置MP-BGP步骤二

---

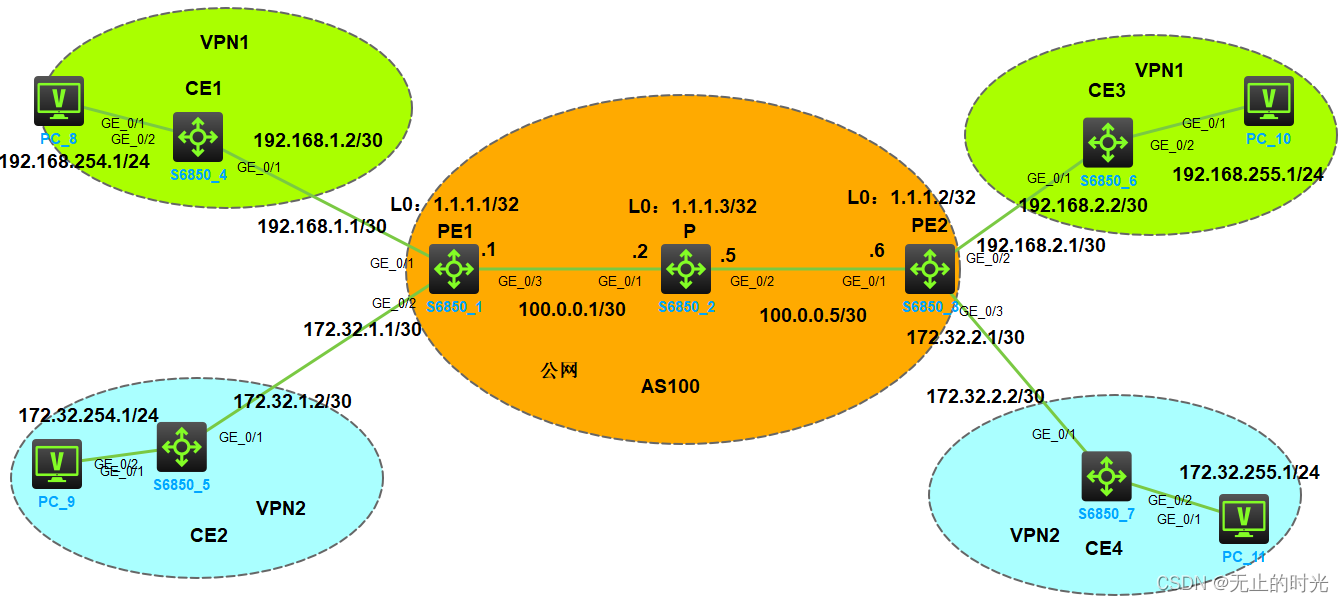

注：本次文章中忽略IP地址配置，请自行配置

一、配置公网隧道步骤一

      1）配置公网IGP路由协议。

目标:使所有PE和P设备可以互相学到32位loopback址路由。

IGP路由协议可以选择OSPF、ISIS、甚至静态路由等等。

以OSPF为例:PE1、P和PE2设备之间建立OSPF邻居。

PE1：

ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 100.0.0.0 0.0.0.3

P：

ospf 1 router-id 1.1.1.3
 area 0.0.0.0
  network 1.1.1.3 0.0.0.0
  network 100.0.0.0 0.0.0.3
  network 100.0.0.4 0.0.0.3

PE2：

ospf 1 router-id 1.1.1.2
 area 0.0.0.0
  network 1.1.1.2 0.0.0.0
  network 100.0.0.4 0.0.0.3

注：

公网上的IGP路由协议，可以根据用户的实际需求进行选择，只要能达到以下这个目的，也就是公网上所有的设备可以学习到各个PE设备的Loopback 地址的明细路由。需要注意的是，为了建立PE和PE之间端到端的隧道，不能将PE的Loopback地址路由加以聚合。本文以OSPF为例，在公网设备间建立起OSPF 邻居，并发布PE设备的Loopback 地址的路由,相关配置步骤如上图所示。

2） 查看邻居建立状态

[PE1]display ospf peer

         OSPF Process 1 with Router ID 1.1.1.1
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 1.1.1.3         100.0.0.2       1   35         Full/DR           GE1/0/3

[P]display ospf peer

         OSPF Process 1 with Router ID 1.1.1.3
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 1.1.1.1         100.0.0.1       1   33         Full/BDR          GE1/0/1
 1.1.1.2         100.0.0.6       1   34         Full/BDR          GE1/0/2

[PE2]display ospf peer

         OSPF Process 1 with Router ID 1.1.1.2
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 1.1.1.3         100.0.0.5       1   32         Full/DR           GE1/0/1

注：如果使用的IBG未建立成功请先检查IGP协议（本次案例中以OSPF作为IGP协议）

二、配置公网隧道步骤二

        1）配置使能MPLS及MPLS LDP。

目标:所有PE和P设备之间建立LDPsession，建立起到达对端PE的LSP隧道

需要在设备全局模式及公网接口上均使能MPLS及MPLS LDP

PE1设备：

mpls lsr-id 1.1.1.1    //全局设定mpls lsr-id
mpls ldp    //全局使能mpls ldp功能

interface GigabitEthernet1/0/3 //进入接口视图
mpls enable  //使能mpls功能
mpls ldp enable    //使能mpls ldp功能

P设备：

mpls lsr-id 1.1.1.3
mpls ldp

interface GigabitEthernet1/0/1
mpls enable
mpls ldp enable

interface GigabitEthermet1/0/2
mpls enable
mpls ldp enable

PE2:

mpls lsr-id 1.1.1.2
mpls ldp

interface GigabitEthermet1/0/1
mpls enable
mpls ldp enable

注：

建立公网隧道的第二步就是要在公网设备及其公网接口上使能MPLS及MPLS LDP协议。所以配置分为两个部分，一是在P和PE的系统模式下全局使能MPLS LDP;二是在Р和PE设备的公网接口上使能MPLS及MPLS LDP。在系统模式下使能MPLS LDP之前，还需要为该公网设备配置MPLS的 LSRID，如上图所示，为了确保LSRID唯一，通常选用该公网设备的Loopback地址作为LSR ID。

2）查看LDP建立情况

[PE1]display mpls ldp peer
Total number of peers: 1
Peer LDP ID             State         Role     GR   MD5  KA Sent/Rcvd
1.1.1.3:0               Operational   Passive  Off  Off  13/13

[P]display mpls ldp peer
Total number of peers: 2
Peer LDP ID             State         Role     GR   MD5  KA Sent/Rcvd
1.1.1.1:0               Operational   Active   Off  Off  15/15
1.1.1.2:0               Operational   Active   Off  Off  15/15

[PE2]display mpls ldp peer
Total number of peers: 1
Peer LDP ID             State         Role     GR   MD5  KA Sent/Rcvd
1.1.1.3:0               Operational   Passive  Off  Off  17/17

注：如MPLS LDP邻居建立异常，请检查当前LDP配置是否正确

三、配置本地VPN步骤一

        1）配置VPN，按照用户互访需求配置VPN的RD和RT

        此步配置需要仔细分析用户互访需求,设计各PE上每个VPN的RD和RT属性;

        根据本案例的组网需求设计做如下配置:

PE1：

ip vpn-instance vpnl
route-distinguisher 100: 1    //配置vpn1的RD值为100:1
vpn-target 100: 1 export-extcommunity
vpn-target 100: 1 import-extcommunity
#
ip vpn-instance vpn2
route-distinguisher 100: 2    //配置vpn2的RD值为100:2
vpn-target 100: 2 export-extcommunity
vpn-target 100: 2 import-extcommunity

PE2：

ip vpn-instance vpnl
route-distinguisher 100: 1    //配置vpn1的RD值为100:1
vpn-target 100: 1 export-extcommunity
vpn-target 100: 1 import-extcommunity
#
ip vpn-instance vpn2
route-distinguisher 100: 2    //配置vpn2的RD值为100:2
vpn-target 100: 2 export-extcommunity
vpn-target 100: 2 import-extcommunity

注：

按照本文给出的组网需要，在PE1和 PE2上都需要创建两个VPN，即 VPN1和VPN2。其中 PE1上的VPN1需要和PE2上的VPN1互通，于是可以设计PE1和 PE2上的VPN1的RT参数import target和 export target属性值均为100:1;同时PE1上的VPN2需要和PE2上的VPN2互通,于是可以设计PE1和PE2上的VPN2的RT参数import target和 export target属性值均为200:1。在这样的设计下，因为RT值的关系，PE1上的VPN1和 PE2上的VPN1路由可以互相学习，可以互通;同时PE1上的VPN1和 PE2上的VPN2路由也可以交互，也可以互通;相反VPN1 和VPN2路由将不能互相学习，VPN1用户和VPN2用户不能互通，均满足用户的互访关系要求。

2）查看VPN建立情况

[PE1]display ip vpn-instance
  Total VPN-Instances configured : 2
  VPN-Instance Name               RD                     Create time
  vpn1                            100:1                  2022/10/13 16:40:38
  vpn2                            100:2                  2022/10/13 16:40:38

[PE2]display ip vpn-instance
  Total VPN-Instances configured : 2
  VPN-Instance Name               RD                     Create time
  vpn1                            100:1                  2022/10/13 16:40:52
  vpn2                            100:2                  2022/10/13 16:40:52

查看标签转发表

[PE1]display mpls ldp lsp
Status Flags: * - stale, L - liberal, B - backup, N/A - unavailable
FECs: 3           Ingress: 2           Transit: 2           Egress: 1

FEC                In/Out Label        Nexthop         OutInterface/LSINDEX
1.1.1.1/32         3/-
                   -/1151(L)
1.1.1.2/32         -/1150              100.0.0.2       GE1/0/3
                   1150/1150           100.0.0.2       GE1/0/3
1.1.1.3/32         -/3                 100.0.0.2       GE1/0/3
                   1151/3              100.0.0.2       GE1/0/3

[PE2]display mpls ldp lsp
Status Flags: * - stale, L - liberal, B - backup, N/A - unavailable
FECs: 3           Ingress: 2           Transit: 2           Egress: 1

FEC                In/Out Label        Nexthop         OutInterface/LSINDEX
1.1.1.1/32         -/1151              100.0.0.5       GE1/0/1
                   1151/1151           100.0.0.5       GE1/0/1
1.1.1.2/32         3/-
                   -/1150(L)
1.1.1.3/32         -/3                 100.0.0.5       GE1/0/1
                   1150/3              100.0.0.5       GE1/0/1

注：如果检查PE间不存在LSP，那么请先检查相关配置

四、配置本地VPN步骤二

        1）配置私网接口与VPN的绑定:

                将与对应用户相连的接口与对应的VPN进行绑定;

                对端CE设备无需感知VPN的存在，仅需做普通的接口地址等配置。

PE1：

interface GigabitEthemet1/0/1
ip binding vpn-instance vpnl
ip address 192.168.1.1 255.255.255.252
#
interface GigabitEthemet1/0/2
ip binding vpn-instance vpn2
ip address 172.32.1.1 255.255.255.252

PE2：

interface GigabitEthemet1/0/2
ip binding vpn-instance vpnl
ip address 192.168.2.1 255.255.255.252
#
interface GigabitEthemet1/0/3
ip binding vpn-instance vpn2
ip address 172.32.2.1 255.255.255.252

注：配置本地VPN的第二步就是要将PE的私网接口与对应VPN PE1的eth0/1接口与VPN1的用户相连，则需要将该接口与VPN1进行绑定。如上图所示.绑定的方法就是在该接口下配置绑定VPN的命令。需要提醒的是，在配置将接口与VPN绑定时，接口下原有的IP地址等配置将会丢失，需要重新进行配置，正确的配置步骤应该是先进行接口与VPN的绑定，在完成接口的IP地址等配置。接口与VPN绑定的配置只需要在PE设备上进行,与PE相连的CE设备无法感知到VPN的存在,也无需做任何配置，只是一个普通的接口。

五、配置本地VPN步骤三

        1）配置PE和CE之间的路由协议

           目标:PE设备能学习到本端相连的用户路由，如PE1学习到用户1的路由，并能与用户1互通;

           PE和相连的CE设备之间运行路由协议，其中PE设备上的路由协议需要与对应的VPN进行绑定，也就是运行路由协议多实例;

           路由协议可以选择OSPF ISIS、EBGP、RIP、静态等;

           本例中以OSPF为例,且以PE1和CE1及CE2、PE2和CE3及CE4之间的配置为例:

PE1：

PE1:

ospf 11 vpn-instance vpn1
area 0.0.0.0
network 192.168.1.0 0.0.0.3
#
ospf 12 vpn-instance vpn2
area 0.0.0.0
network 172.32.1.0 0.0.0.3

CE1:

ospf 11
area 0.0.0.0
network 192.168.1.0 0.0.0.3
network 192.168.254.1 0.0.0.0

CE2:

ospf 12
area 0.0.0.0
network 172.32.1.0 0.0.0.3
network 172.32.254.1 0.0.0.0

PE2：

PE2:

ospf 11 vpn-instance vpn1
 area 0.0.0.0
  network 192.168.2.0 0.0.0.3
#
ospf 12 vpn-instance vpn2
 area 0.0.0.0
  network 172.32.2.0 0.0.0.3

CE3：

ospf 11
 area 0.0.0.0
  network 192.168.2.0 0.0.0.3
  network 192.168.255.1 0.0.0.0

CE4：

ospf 12
 area 0.0.0.0
  network 172.32.2.0 0.0.0.3
  network 172.32.255.1 0.0.0.0

查看邻居建立状态

[PE1]display ospf 11 peer

         OSPF Process 11 with Router ID 192.168.1.1
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 192.168.254.1   192.168.1.2     1   30         Full/DR           GE1/0/1
[PE1]display ospf 12 peer

         OSPF Process 12 with Router ID 172.32.1.1
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 172.32.254.1    172.32.1.2      1   32         Full/DR           GE1/0/2

[PE2]display ospf 11 peer

         OSPF Process 11 with Router ID 192.168.2.1
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 192.168.255.1   192.168.2.2     1   38         Full/DR           GE1/0/2
[PE2]display ospf 12 peer

         OSPF Process 12 with Router ID 172.32.2.1
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 172.32.255.1    172.32.2.2      1   35         Full/DR           GE1/0/3

注：

配置本地VPN的最后一个步骤,就是要在PE和 CE之间运行某种路由协议，使得PE和CE之间可以交互路由信息，完成PE和本地VPN用户的路由交互。如以本文的案例，PE1需要能够与其本地相连的用户1可以互通。在PE和CE之间运行路由协议时,PE侧相对特殊，其运行的路由协议需要与对应的VPN进行绑定，也就是要运行路由协议的多实例。如在PE1上，当他需要与CE1交互路由时，需要运行某种路由协议的一个实例，该实例需要与VPN1进行绑定，这样从CE1学习到的路由才会记录到VPN1的路由表。而在CE1上感知不到VPN的存在，只要运行普通的路由协议即可。

六、配置MP-BGP 步骤一

1. 配置PE之间MP-BGP邻居

        PE之间建立起MP-BGP传递BGP MPLS VPN的私网路由，也就是VPNv4路由

        建立MP-BGP邻居的方法是，进入BGP VPNV4族，使能对应的BGP邻居

PE1：

bgp 100
 peer 1.1.1.2 as-number 100
 peer 1.1.1.2 connect-interface LoopBack0
 #
 address-family vpnv4
  peer 1.1.1.2 enable

PE2：

bgp 100
 peer 1.1.1.1 as-number 100
 peer 1.1.1.1 connect-interface LoopBack0
 #
 address-family vpnv4
  peer 1.1.1.1 enable

配置完成后查看MP-BGP邻居建立情况

[PE1]display bgp peer vpnv4

 BGP local router ID: 1.1.1.1
 Local AS number: 100
 Total number of peers: 1                 Peers in established state: 1

  * - Dynamically created peer
  ^ - Peer created through link-local address
  Peer                    AS  MsgRcvd  MsgSent OutQ PrefRcv Up/Down  State

  1.1.1.2                100       82       79    0       2 01:09:35 Established

[PE2]display bgp peer vpnv4

 BGP local router ID: 1.1.1.2
 Local AS number: 100
 Total number of peers: 1                 Peers in established state: 1

  * - Dynamically created peer
  ^ - Peer created through link-local address
  Peer                    AS  MsgRcvd  MsgSent OutQ PrefRcv Up/Down  State

  1.1.1.1                100       80       83    0       2 01:10:14 Established

注：

PE之间需要使能BGP协议传递VPNv4路由的能力，也就是配置PE之间的MP-BGP邻居关系，这是配置 MP-BGP的关键步骤。建立MP-BGP 邻居关系的方法是在BGP视图下进入VPNv4地址族，并使能该邻居。具体配置步骤如上所示

七、配置MP-BGP步骤二

        1）配置本地VPN路由与MP-BGP之间的路由引入引出

        本地的私网路由需要引入BGP，才能通过BGP传给远端CE;通过BGP学习到的远端私网路由需要引入本地PE与CE之间的路由协议，才能传递给本地的CE。



[PE1]bgp 100
[PE1-bgp-default]ip vpn-instance vpn1
[PE1-bgp-default-vpn1]address-family ipv4 unicast
[PE1-bgp-default-ipv4-vpn1]import-route ospf 11
#
[PE1]bgp 100
[PE1-bgp-default]ip vpn-instance vpn2
[PE1-bgp-default-vpn1]address-family ipv4 unicast
[PE1-bgp-default-ipv4-vpn1]import-route ospf 12

[PE1]ospf 11 vpn-instance vpn1
[PE1-ospf-11]import-route bgp
#
[PE1]ospf 12 vpn-instance vpn2
[PE1-ospf-11]import-route bgp

[PE2]bgp 100
[PE2-bgp-default]ip vpn-instance vpn1
[PE2-bgp-default-vpn1]address-family ipv4 unicast
[PE2-bgp-default-ipv4-vpn1]import-route ospf 11
#
[PE2]bgp 100
[PE2-bgp-default]ip vpn-instance vpn2
[PE2-bgp-default-vpn1]address-family ipv4 unicast
[PE2-bgp-default-ipv4-vpn1]import-route ospf 12


[PE2]ospf 11 vpn-instance vpn1
[PE2-ospf-11]import-route bgp
#
[PE2]ospf 12 vpn-instance vpn2
[PE2-ospf-11]import-route bgp

注：

配置MP-BGP的最后一步尤为关键，也常常是配置BGP MPLS VPN时最容易被遗漏的,那就是配置本地VPN私网路由和 MP-BGP路由的互相引入。

八、配置验证

1）查看CE1中是否学习到CE3的私网路由

[CE1]display ip routing-table

Destinations : 17       Routes : 17

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/32       Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
192.168.1.0/30     Direct  0   0           192.168.1.2     GE1/0/1
192.168.1.0/32     Direct  0   0           192.168.1.2     GE1/0/1
192.168.1.2/32     Direct  0   0           127.0.0.1       InLoop0
192.168.1.3/32     Direct  0   0           192.168.1.2     GE1/0/1
192.168.254.0/24   Direct  0   0           192.168.254.1   Vlan1
192.168.254.0/32   Direct  0   0           192.168.254.1   Vlan1
192.168.254.1/32   Direct  0   0           127.0.0.1       InLoop0
192.168.254.255/32 Direct  0   0           192.168.254.1   Vlan1
192.168.255.0/24   O_INTER 10  4           192.168.1.1     GE1/0/1
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0

可以看到去往192.168.255.0/24的路由是从ospf学习到的外部路由，接着测试网络连通效果

[PC8]ping 192.168.255.1
Ping 192.168.255.1 (192.168.255.1): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.255.1: icmp_seq=0 ttl=252 time=4.000 ms
56 bytes from 192.168.255.1: icmp_seq=1 ttl=252 time=3.000 ms
56 bytes from 192.168.255.1: icmp_seq=2 ttl=252 time=3.000 ms
56 bytes from 192.168.255.1: icmp_seq=3 ttl=252 time=4.000 ms
56 bytes from 192.168.255.1: icmp_seq=4 ttl=252 time=3.000 ms

--- Ping statistics for 192.168.255.1 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 3.000/3.400/4.000/0.490 ms
[H3C]%Oct 13 18:19:06:994 2022 H3C PING/6/PING_STATISTICS: Ping statistics for 192.168.255.1: 5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss, round-trip min/avg/max/std-dev = 3.000/3.400/4.000/0.490 ms.

2）查看CE2中是否学习到CE4的私网路由

[CE2]dis ip routing-table

Destinations : 17       Routes : 17

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/32       Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
172.32.1.0/30      Direct  0   0           172.32.1.2      GE1/0/1
172.32.1.0/32      Direct  0   0           172.32.1.2      GE1/0/1
172.32.1.2/32      Direct  0   0           127.0.0.1       InLoop0
172.32.1.3/32      Direct  0   0           172.32.1.2      GE1/0/1
172.32.254.0/24    Direct  0   0           172.32.254.1    Vlan1
172.32.254.0/32    Direct  0   0           172.32.254.1    Vlan1
172.32.254.1/32    Direct  0   0           127.0.0.1       InLoop0
172.32.254.255/32  Direct  0   0           172.32.254.1    Vlan1
172.32.255.0/24    O_INTER 10  4           172.32.1.1      GE1/0/1
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0

可以看到172.32.255.0/24的路由是从ospf学习到的外部路由，接着测试网络连通效果

[PC9]ping 172.32.255.1
Ping 172.32.255.1 (172.32.255.1): 56 data bytes, press CTRL_C to break
56 bytes from 172.32.255.1: icmp_seq=0 ttl=252 time=5.000 ms
56 bytes from 172.32.255.1: icmp_seq=1 ttl=252 time=6.000 ms
56 bytes from 172.32.255.1: icmp_seq=2 ttl=252 time=4.000 ms
56 bytes from 172.32.255.1: icmp_seq=3 ttl=252 time=5.000 ms
56 bytes from 172.32.255.1: icmp_seq=4 ttl=252 time=5.000 ms

--- Ping statistics for 172.32.255.1 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 4.000/5.000/6.000/0.632 ms
[H3C]%Oct 13 18:22:40:229 2022 H3C PING/6/PING_STATISTICS: Ping statistics for 172.32.255.1: 5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss, round-trip min/avg/max/std-dev = 4.000/5.000/6.000/0.632 ms.

本次实验就到此为止，如果有不懂的地方建议自己翻阅相关资料多加学习
