1 简介

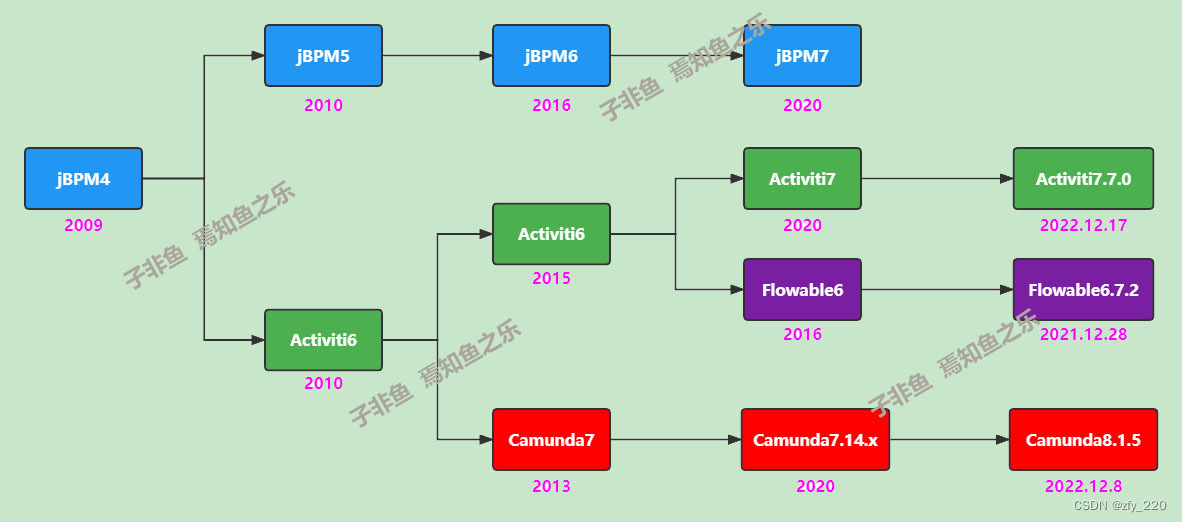

1.1 发展历史
市场上比较有名的开源流程引擎有osworkflow、jbpm、activiti、flowable、camunda。其中：Jbpm4、Activiti、Flowable、camunda四个框架同宗同源，祖先都是Jbpm4，开发者只要用过其中一个框架，基本上就会用其它三个。osworkflow目前功能简单，目前已处于不活跃状态，此处就不展开描述了。
1.2 官网
- JBPM（JBoss公司）：jBPM - Open Source Business Automation Toolkit - jBPM Business Automation Toolkit
- Activiti（Alfresco团队）：Open Source Business Automation | Activiti
- Flowable（Tijs Rademakers团队）：Open Source
- Camunda（德国Camunda公司）：https://camunda.com/
1.3 术语
- BPMN（Business Process Modeling Notation）业务流程建模与符号
- CMMN(Case Management Model and Notation) 案例管理模型与符号
- DMN(Decision Model and Notation) 决策模型与符号
- 表单引擎(Form Engine)

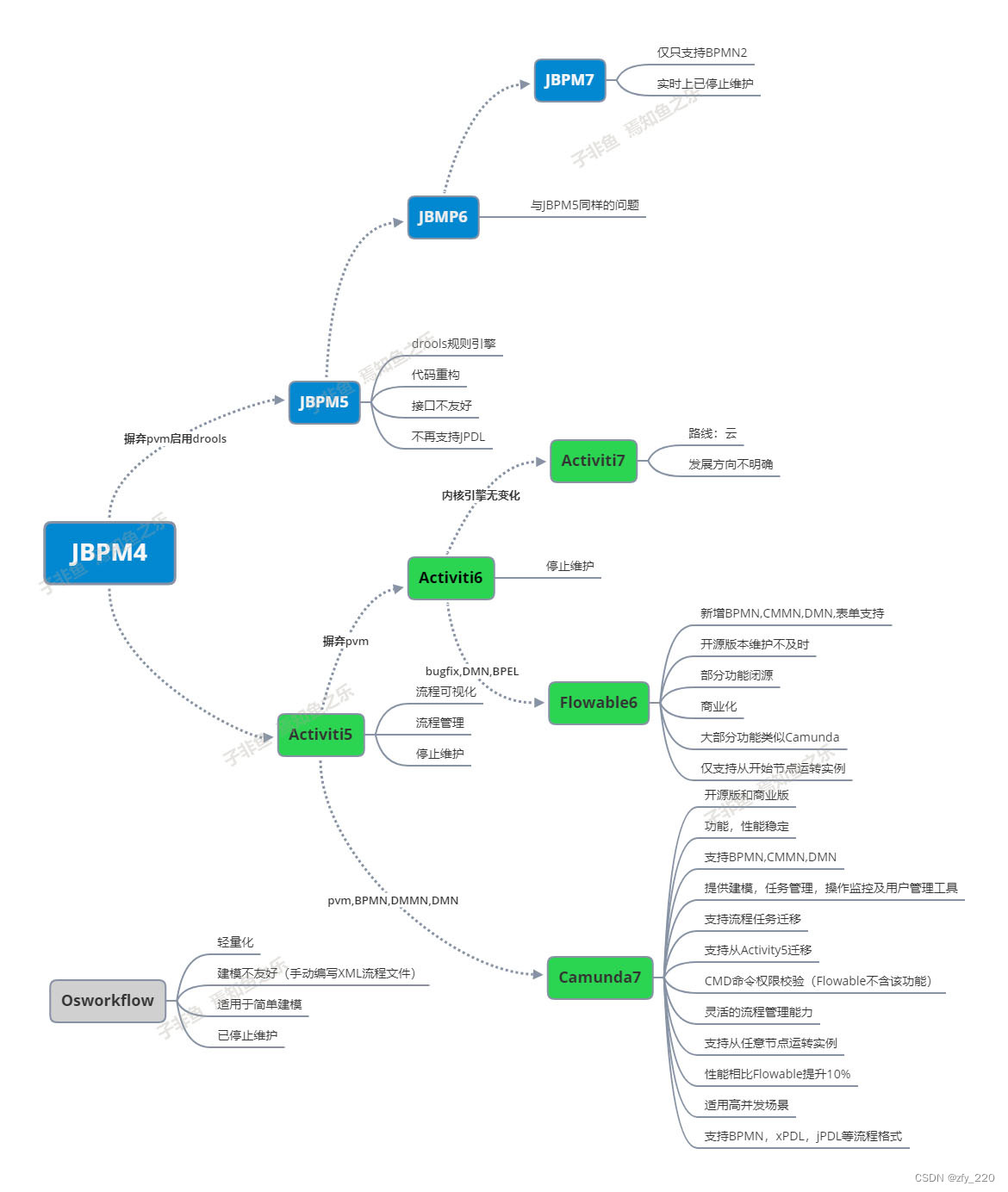

1.4 工作流引擎对比
1.5 流程引擎选型
1.5.1 JBPM
JBPM 是一套灵活的商业进程管理 (BPM) 套件。轻量、开源(基于Apache License 2.0) 、使用Java实现。你可以用于商业进程与案例整个生命周期中的建模、执行与监控。
JBPM由JBoss公司开发，目前最高版本JPBM7，不过从JBPM5开始已经跟之前不是同一个产品了，JBPM5的代码基础不是JBPM4，而是从Drools Flow重新开始。
JBPM自从版本五后，便重启炉灶，完全抛弃了JBMP4的代码基础，重新基于drools进行了实现。JBPM5，JBPM6似乎缺少一个合格的系统架构师，其接口设计匪夷所思，基本上是按照drools的接口再提供了一套JBPM接口，同名的接口，实现类不断重复出现，代码体系十分混乱。
基于Drools Flow技术在国内市场上用的很少，所有不建议选择jBPM5以后版本。
JBPM5，JBPM6是一个巨大的失败，使用drools规则引擎来实现工作流引擎听起来是一个很酷的概念，但JBPM开发团队显然没有很好地去掌控好整个架构的变化。因此选择activiti作为工作流引擎至少在可见的几年间都是正道，今后需要实现规则库时，再单独引入drools工具包，相信drools会是一个比JBPM靠谱的工具。
jBPM4诞生的比较早，后来JBPM4创建者Tom Baeyens离开JBoss后，加入Alfresco后很快推出了新的基于jBPM4的开源工作流系统Activiti, 另外JBPM以hibernate作为数据持久化ORM也已不是主流技术，JBPM不是最佳选择。
- jBPM3是一个完整的工作流系统实现，面向开发人员，目的在于简化对组织核心流程进行支撑的软件创建，不支持标准。
- jBPM4引入PVM，使其拥有更强大的扩展性，同时增加BPMS特性，这些特性包括了对BPMN的支持、面向业务人员的Web建模器和简单统计分析功能的加入。
- jBPM5基于原先的Drools Flow，支持BPMN，通过与Drools的合并支持BAM，通过内容仓库增加对流程可视化的支持。由于放弃了jBPM4的PVM，引擎的可扩展性受到损害，并且不再支持jPDL。
1.5.2 Activiti
Activiti由Alfresco软件开发，目前最高版本v7.7.0。
Activiti的版本比较复杂，有Activiti5、Activiti6、Activiti7几个主流版本，选型时让人晕头转向，有必要先了解一下Activiti这几个版本的发展历史。
Activiti5和Activiti6的核心leader是Tijs Rademakers，由于团队内部分歧，在2017年时Tijs Rademakers离开团队，创建了后来的Flowable, Activiti6以及Activiti5代码已经交接给了 Salaboy团队, Activiti6以及Activiti5的代码官方已经暂停维护了。
Salaboy团队目前在开发Activiti7框架，Activiti7内核使用的还是Activiti6，并没有为引擎注入更多的新特性，只是在Activiti之外的上层封装了一些应用。结论是Activiti谨慎选择。
1.5.3 Flowable
Flowable基于activiti6衍生出来的版本，flowable目前开源最新版本是v6.7.2。
开发团队是从activiti中分裂出来的，修复了一众activiti6的bug，并在其基础上研发了DMN支持，BPEL支持等等，相对开源版，其商业版的功能会更强大。
以flowable6.4.1版本为分水岭，大力发展其商业版产品，开源版本维护不及时，目前已一年没有进行更新，部分功能已经不再开源版发布，比如表单生成器（表单引擎）、历史数据同步至其他数据源、ES、支持mongodb数据库等。
1.5.4 Camunda
Camunda基于Activiti5，所以其保留了PVM，最新版本v8.1.5，保持每年发布2个小版本的节奏，开发团队也是从activiti中分裂出来的，发展轨迹与flowable相似，同时也提供了商业版，不过对于一般企业应用，开源版本也足够了，
选择Camunda的理由：
（1）通过压力测试验证Camunda BPMN引擎性能和稳定性更好，性能对比Flowable提升最小10%，最大39%，而且Camunda无报错，Flowable有报错，Camunda在高并发场景下稳定性更好。
（2）功能比较完善，除了BPMN，Camunda还支持企业和社区版本中的CMMN（案例管理）和DMN（决策自动化）。Camunda不仅带有引擎，还带有非常强大的工具，用于建模，任务管理，操作监控和用户管理，所有这些都是开源的。
2 流程设计器选型
对于低代码平台中的流程可视化，流程设计器是重要的支撑工具，目前市场上比较主流的流程设计器有bpmn-js、mxGraph、Activiti-Modeler、flowable-modeler。
2.1 官网
- bpms-js：https://bpmn.io/
- mxGraph：mxGraph 4.2.2
- Activiti-Modeler：同Activiti官网
- Flowable-Modeler：同Flowable官网
2.2 选型

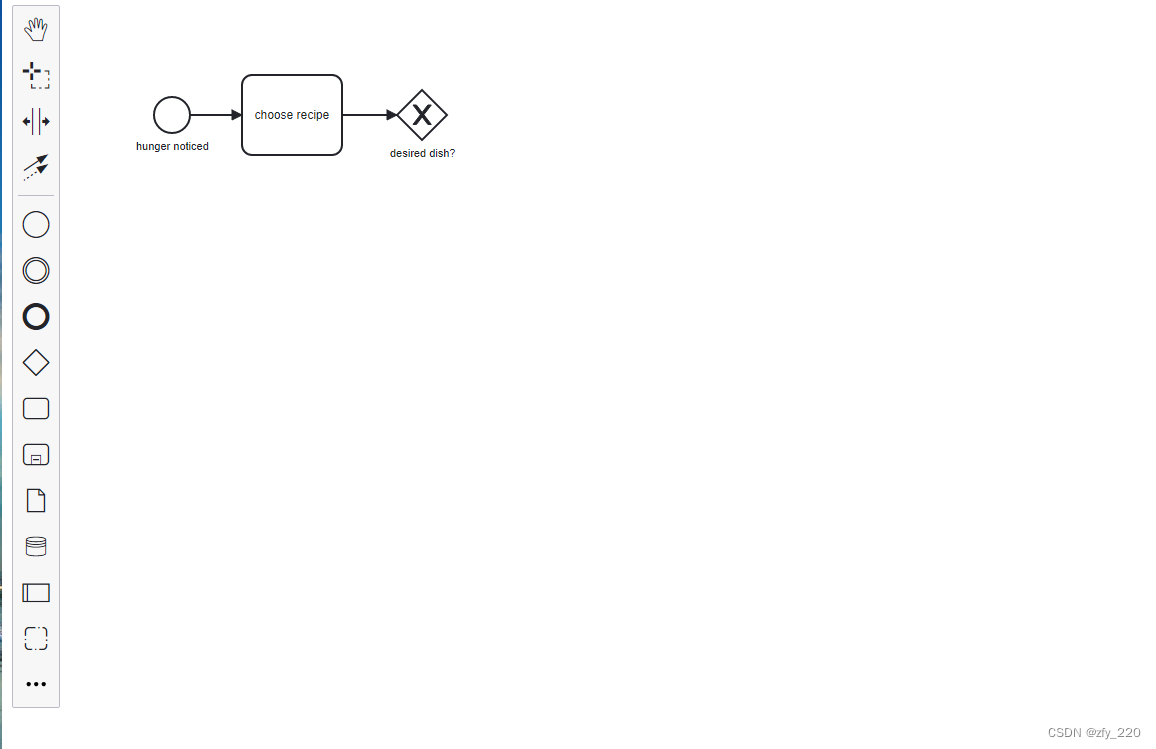

2.2.1 bpmn-js
bpmn-js 是 BPMN 2.0 渲染工具包和 Web 模型。bpmn-js 正在努力成为 Camunda BPM 的一部分。
bpmn-js 使用 Web 建模工具可以很方便的构建 BPMN 图表，可以把 BPMN 图表嵌入到你的项目中，容易扩展。bpmn-js是基于原生js开发，支持集成到vue、react等开源框架中。
2.2.2 mxGraph
mxGraph是一个强大的JavaScript流程图前端库，可以快速创建交互式图表和图表应用程序。
国内外著名的ProcessOne和draw.io都是使用该库创建的强大的在线流程图绘制网站. 由于mxGraph是一个开放的js绘图开发框架，我们可以开发出很炫的样式，或者完全按照项目需求定制。
2.2.3 Activiti-Modeler
Activiti 开源版本中带了web版流程设计器，在Activiti-explorer项目中有Activiti-Modeler，优点是集成简单，开发工作量小，缺点是界面不美观，用户体验差。
2.2.4 Flowable-Modeler
Flowable开源版本中带了web版流程设计器，展示风格和功能基本跟Activiti-Modeler一样，优点是集成简单，开发工作量小，缺点是界面不美观，用户体验差。
3 选型推荐
推荐大家使用Camunda+bpms-js组合，笔者因工作需要，后续将从事这方面的开发，后续针对Camunda的开发再出系列博客进行说明
4 参考资料
https://lowcode.blog.csdn.net/article/details/109030329
Activiti、Flowable和Camunda用哪个会比较好？ - 知乎
https://lowcode.blog.csdn.net/article/details/109121092
activiti与flowable的区别_分享牛的博客-CSDN博客_flowable activiti
flowable camunda activiti 功能对比 - 腾讯云开发者社区-腾讯云
Activiti7.1, jBPM7.25, Camunda, Flowable6.3技术组成对比_haysong的博客-CSDN博客_flowable和jbpm
常见的工作流引擎(osworkflow、jbpm、activiti、flowable、camunda)比较_风情客家__的博客-CSDN博客_工作流引擎对比
