Revit剪贴板用法复制一样的楼层及构件一键剪切功能

　　一、Revit剪贴板操作复制一样的楼层

　　有时候按照CAD绘制了一个非常复杂的楼板，偏偏往上的楼板和这层的一模一样，有什么比较简单快捷的绘制方法么?

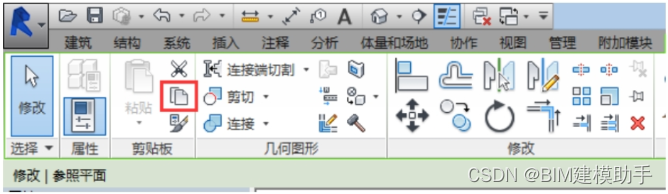

　　可能很多朋友都遇到过类似的问题，在此我向大家介绍下剪贴板命令。首先我们绘制一个楼板，选中后点击“修改”选项卡中的“剪贴板”面板下的“复制到剪贴板”命令，如图1所示。

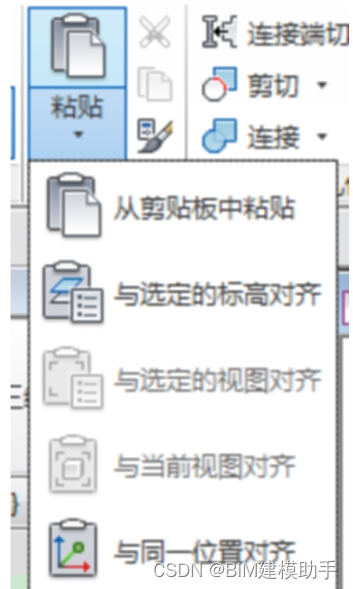

　　复制完成后我们可以打开“剪贴板”面板中“粘贴”的下拉菜单，如图2所示。





　　从剪贴板中粘贴指的是在当前视图中利用临时尺寸标注进行定位粘贴

　　与选定的标高对齐指的是点击命令后，在弹出的对话框中选择需要的标高，然后就能在当前位置的所需标高进行复制。

　　与选定的视图对齐命令只对视图专有图元有效，尺寸标注或者门窗标记均可使用此命令。

　　与当前视图对齐指的是你必须进入一个平面或者立面视图，然后在同一位置复制，以当前举例来说就是在1F绘制的楼板若只要复制到2F,进入2F后单击此命令即可。

　　与同一位置对齐指的是在原位置再复制一个出来。

　　与拾取的标高对齐指的是可以进入立面视图中拾取标高就可以。

　　完成复制了。

　　以上命令看似类似但在不同视图中可以使用的粘贴方法会不样。如图-2中第三第四个命令就无法使用。

　　拓展，除了构建以外轮廓也可以复制进剪贴板使用。比如绘制完某个墙体轮廓后可以选中此墙体轮廓进行复制，快捷键默认ctl+c复制后编辑另外一堵墙轮廓按ctr+V即可使用。

　　二、构件一键剪切操作

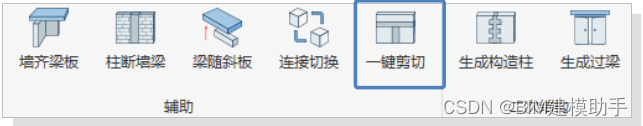

　　建模助手 → 一键剪切

　　1.点击【一键剪切】功能

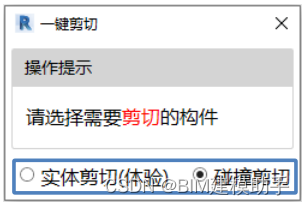

　　2.功能共两种用法：①碰撞剪切;②实体剪切(体验)。

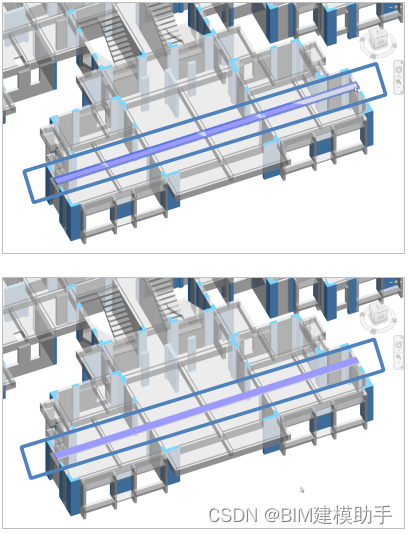

　　①碰撞剪切：将选择的构件剪切所有与之碰撞的结构构件。



　　②实体剪切(体验)：先选择被剪切的构件 ，再选择剪切构件。

　　效果：所有构件都可以被剪切(被剪切的构件不可再做任何编辑)。

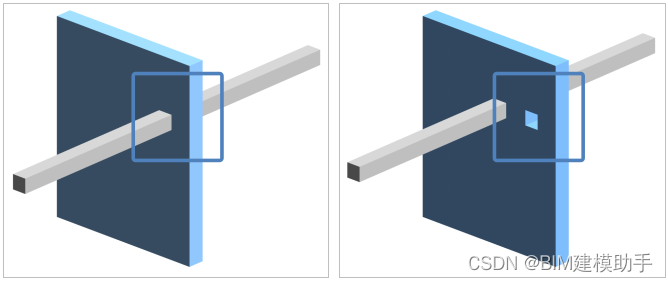

　　[风管剪切墙]
