Revit如何将明细表导出为DWG格式【批量导出图纸】

　　一、Revit中怎样将明细表导出到DWG文件中

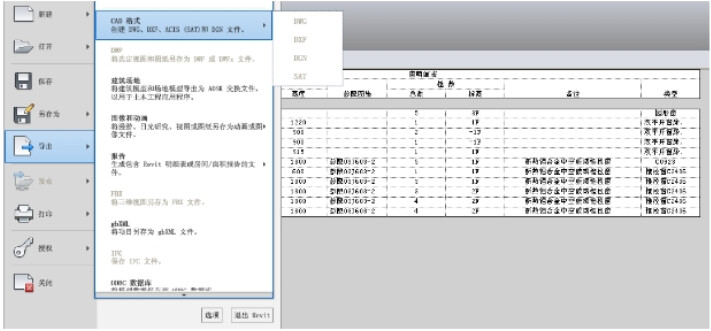

　　有时需要将Revit中生成的各种明细表导入到CAD中使用，但是在明细表视图中并没有导出成DWG格式的选项如图1所示，应该如何操作才能导出成CAD可识别文件呢？

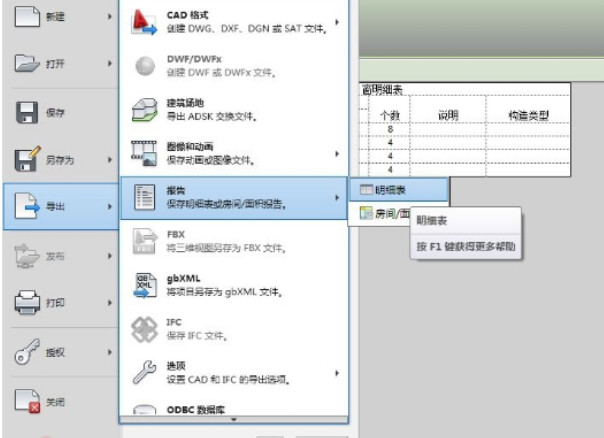

　　方法一：将明细表通过导出为报表选项导出成纯文本文件如图2所示。

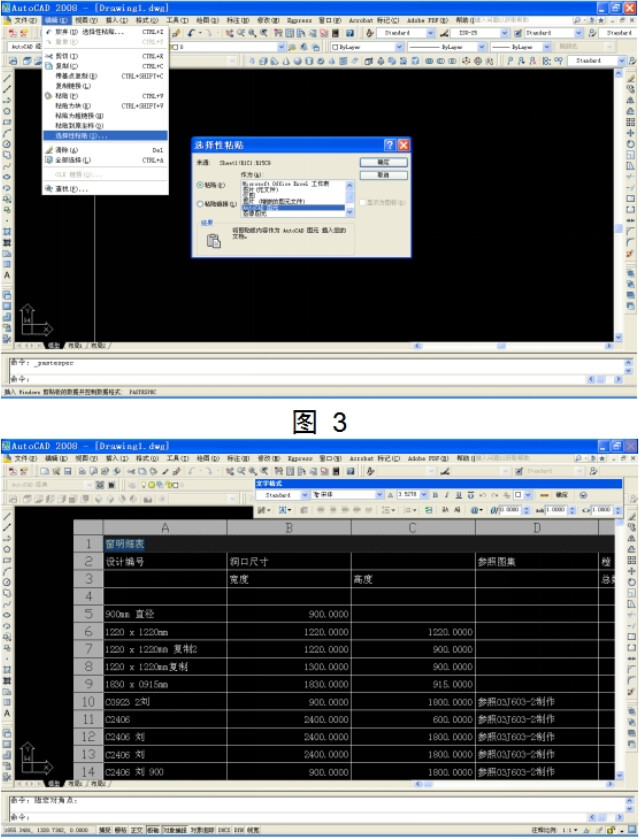

　　将其复制到EXCEL中，然后复制EXCEL中的数据，通过在CAD中进行选择性粘贴并选择粘贴为AutoCAD图元如图3所示，通过以上步骤即可生成如图4所示的在CAD中可以编辑的明细表了



　　方法二：将明细表拖进图纸中，将图纸导出为DWG格式文件，此时可进入CAD的图纸空间中找到已经导出的明细表，如果希望将其放至模型空间，可以在O4或以下的CAD版本中用EXPRESS工具条的改变空间CHSPACE命令，或高版本CAD中的修改——更改空间命令来将图纸空间中的图形导入模型空间中。

　　二、Revit导出图纸插件【批量导出图纸】

　　建模助手【出图模块】 → 批量导出图纸功能。批量带出CAD。不同版本的CAD格式导出。

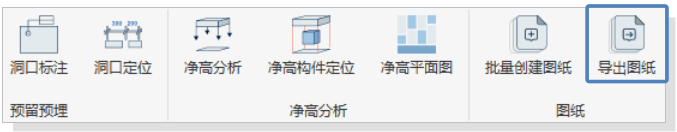

　　1.选择【批量导出图纸】功能。

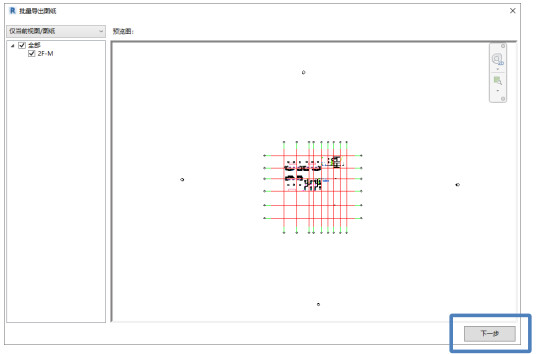

　　2.选择需要导出的图纸，点击下一步。

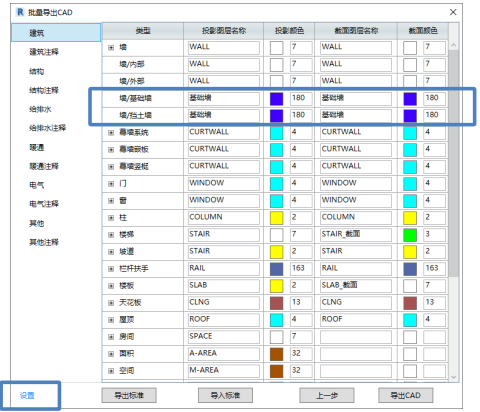

　　3.设置图层名称和颜色，或导入他人分享的标准。

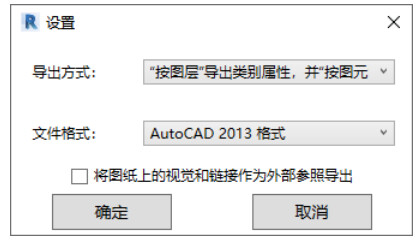

　　4.点击【设置】，修改CAD版本。

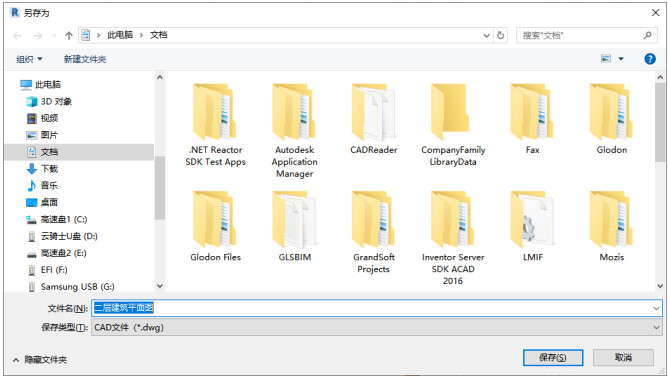

　　5.点击【导出CAD】，选择导出地址，点击【保存】。
