Revit过滤器怎么用？过滤可见性操作方法

　　一、Revit中关于项目传递“可见性中设置的过滤器规则”的方法

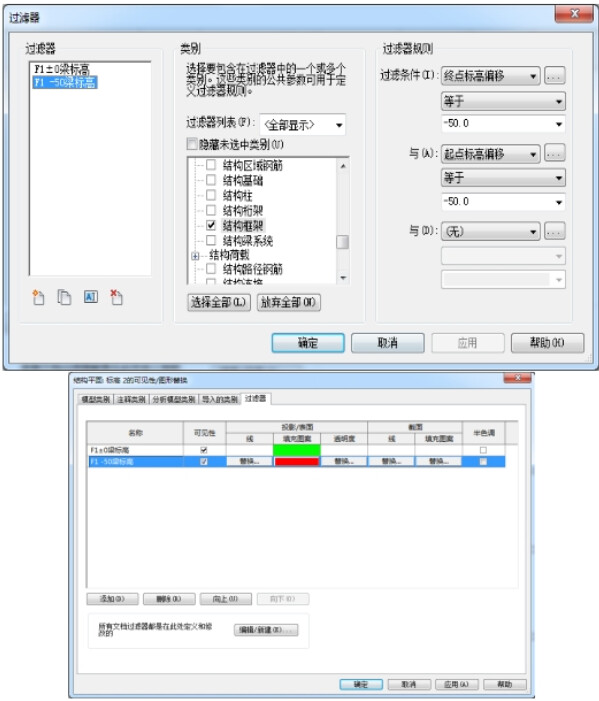

　　设计院结构专业给机电专业提资，为了对于净高有一个直观快捷的表达，结构专业工程师就可以利用Revit可见性(快捷键：VV)中的过滤器来给本专业的梁、板相对标高用颜色进行区分，如图1

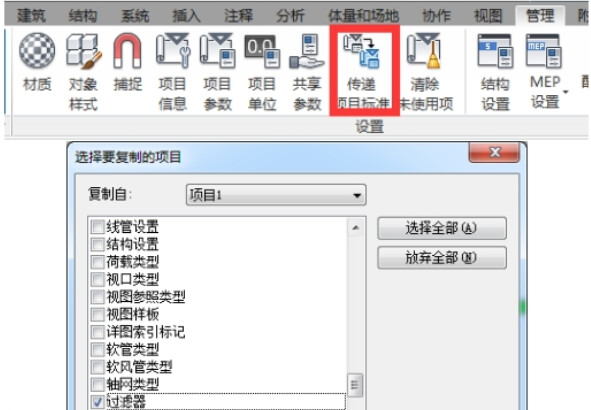

　　同时，可以利用Rvit中项目传递的方法，可以把本次项目传递到下个项目中，以便类似项目重复使用，避免了二次设置的繁琐工作，如图2所示。



　　但是这个方法是无法把“视图可见性(快捷键：VW)”中的设置给传递到新项目中的。这时候就需要利用Rvit经常会用到“视图样板”的功能，借助“视图样板”设置规则来添加“视图可见性(快捷键：VV)”中过滤器的设置颜色规侧，来传递该视图样板以及过滤器，这样就可以完全把当前项目文件中的过滤器设置好的颜色规则给传递到新项目中了，如图3所示：



　　二、Revit插件的【过滤器可见性】功能操作

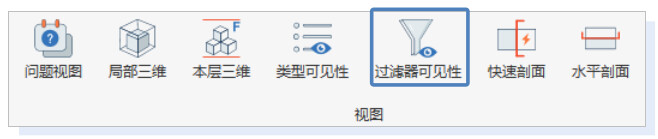

　　建模助手【综合模块】 → 过滤器可见性

　　1.选择【过滤器可见性】功能。

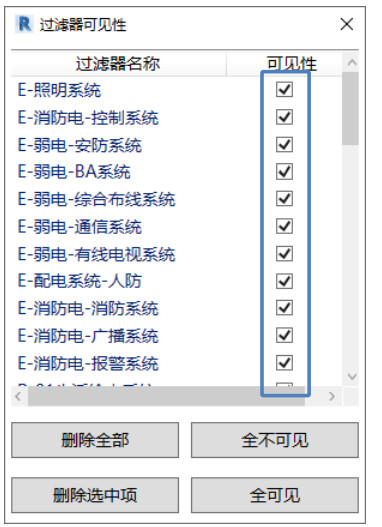

　　2.界面自动读取当前视图所有过滤器信息。



​　　主要效果：√或取消√来快速控制过滤器显示/隐藏。(可以长按Ctrl或Shift多选)

　　①【全不可见】：隐藏【当前视图/视图样板】全部过滤器对应的构件;

　　②【全可见】：显示【当前视图/视图样板】全部过滤器对应的构件;

　　③【删除全部】：删除【当前视图】全部过滤器;

　　④【删除选中项】：删除列表中选中项对应的过滤器(可以长按Ctrl或Shift多选)。

　　BIM建模助手的【综合模块】还有背景切换，本层三维，元素上色，编辑链接，标高管理，超级过滤，垂直剖面，导出明细表，碰撞测试等等150+功能。

　　BIM建模助手【7大模块】机电，土建，施工，出图，综合，施工，族库，有求必应都可使用。
