BIM技巧 | Revit中如何给房间填充颜色？就5步

大家在Revit平面创建好房间后，有没有觉得各房间因为没有着色而区分不明显、视觉效果一般呢？

一、今天就教给大家如何给房间填充上颜色。

01

第一步

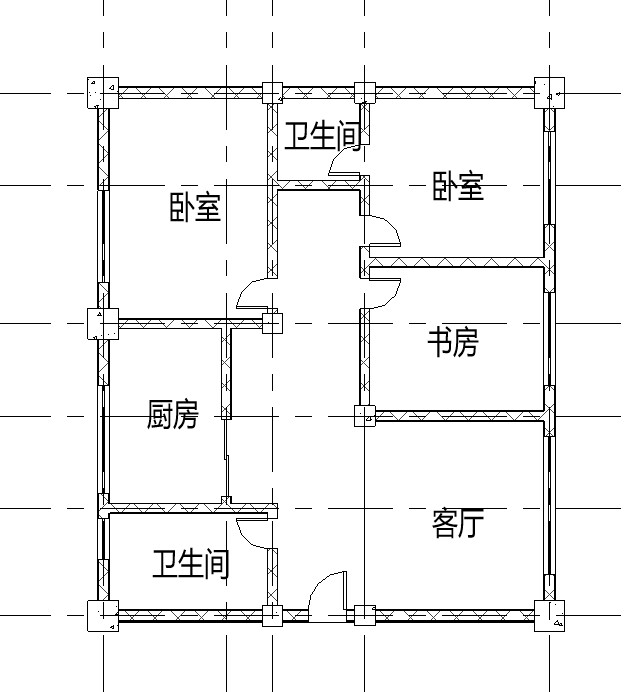

首先，将各个房间创建好；



02

第二步

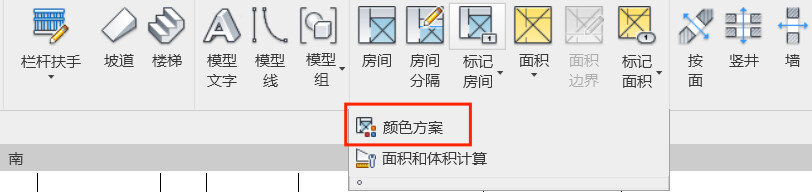

• 在【建筑】-【房间和面积】单击下拉菜单

• 选择【颜色方案】



03

第三步

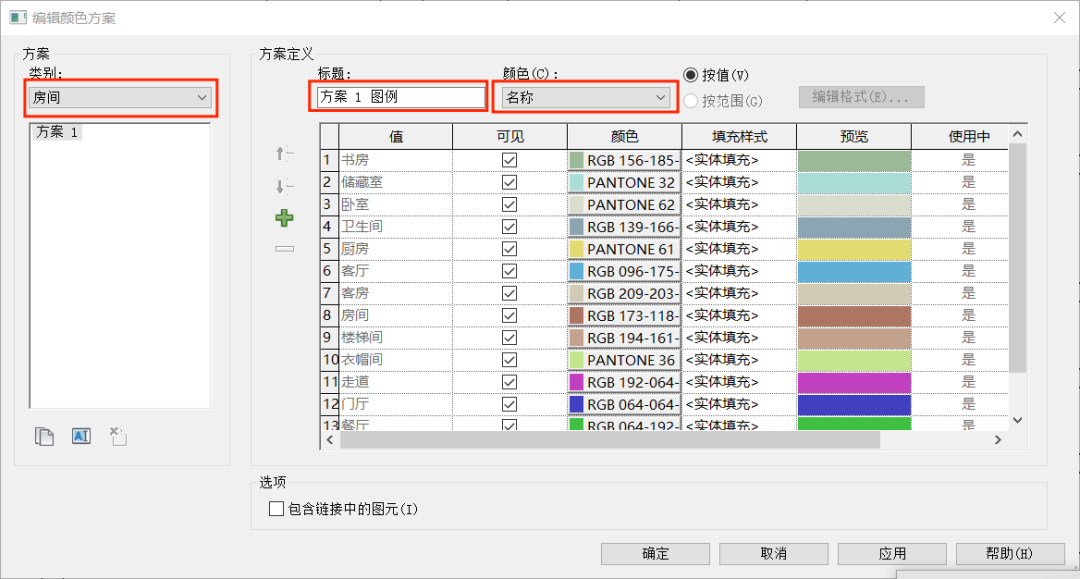

• 打开“编辑颜色方案”对话框，将[类别]修改为“房间”

• [标题]指的是颜色方案的名称，可以自定义命名

• [颜色]分类标准选择“名称”



04

第四步

• 这里软件已经自动给我们的各个房间名称定义了颜色填充方案，也可以对颜色进行修改

• 颜色设置好之后，单击“确定”即可

• 确定之后，你会发现平面并没有任何变化，这是因为还没有指定颜色方案

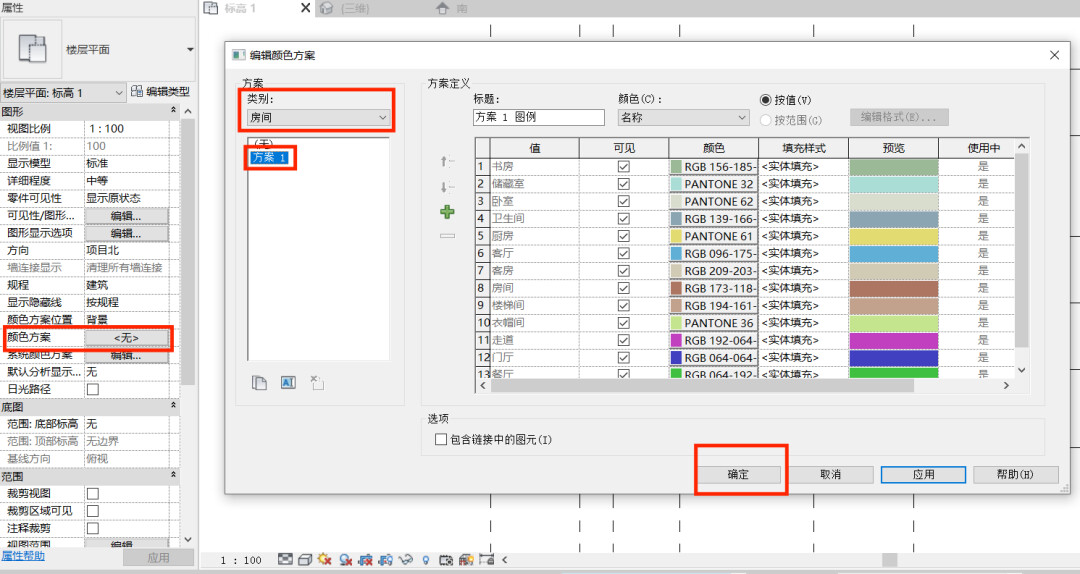

• 【颜色方案】在“楼层平面”的【属性面板】下，单击【颜色方案】后面的“<无>”，选择我们刚才创建的“房间”类别及方案

• 单击“确定”



05

第五步

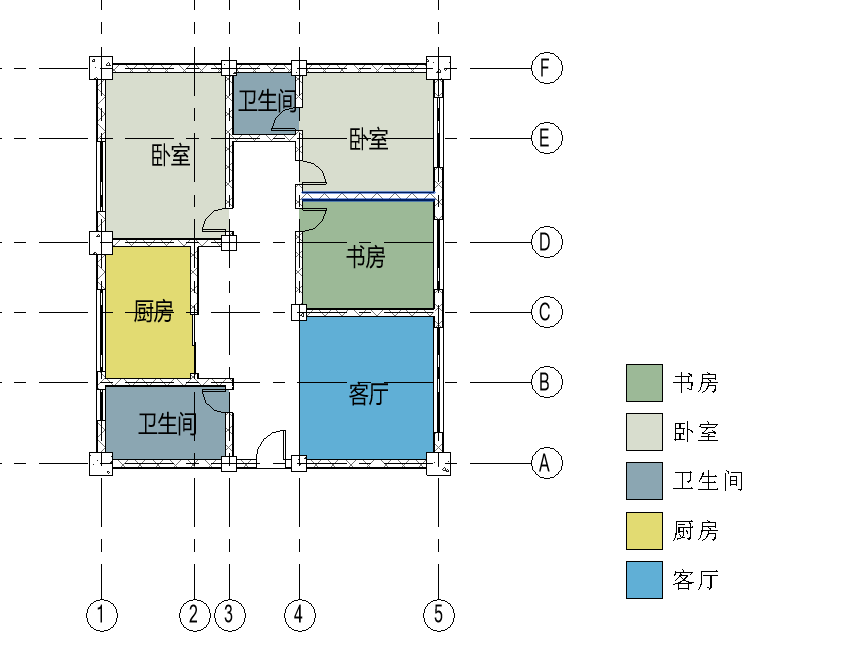

• 如果想要在平面图旁边添加填充图例的话

• 单击【注释】选项卡下的【颜色填充图例】

• 然后放置在平面合适的位置即可



　　二、Revit中如何给构件上色?

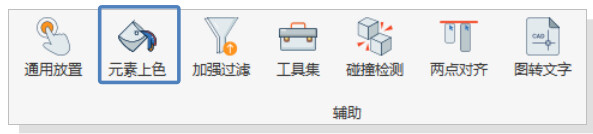

　　使用建模助手【综合模块】→ 元素上色

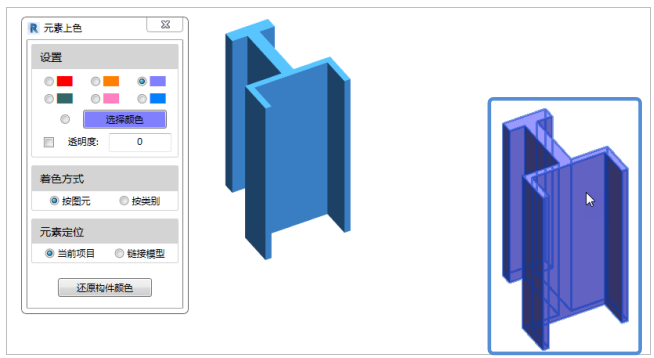

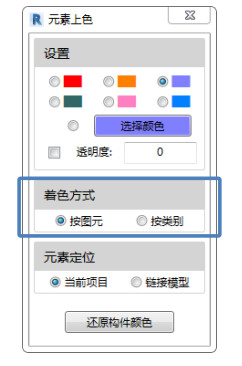

　　1. 选择【元素上色】功能。



　　2. 选择所需要的颜色，可以自定义颜色、透明度。



　　3. 选择需要的着色方式(按图元为单个构件着色;按类别为构件类别都着色如【结构柱】)。

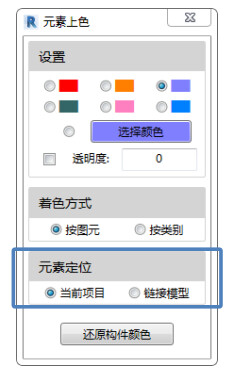

　　4. 选择需要着色的构件定位。



　　5. 点击需要变更颜色的构件。



　　6. 其它用法：如果非首次使用(已选择颜色)，可以先选择构件，然后点击【元素上色】功能，达到构件快速上色的效果。

　　建模助手【综合模块】还有背景切换，项目族管理，本层三维，万能刷，标高管理，图转文字，超级过滤，通用放置，剖面三功能，导出明细表等等。

　　除了【综合模块】还有机电，土建，出图，施工，族库，有求必应等等【7大】模块，150+功能!
