Revit三维视图看不到房间怎么办?房间3D颜色管理功能来啦，房间清晰可见！

❤-----❤ 又是进步的一天啊 ❤------❤

# 简介

升级版本的功能来啦,更加适配实际应用场景

功能更新版本需求来源自xml.Revit功能商店需求提交文档https://docs.qq.com/smartsheet/DVWhpcWtKTFRqWmpS

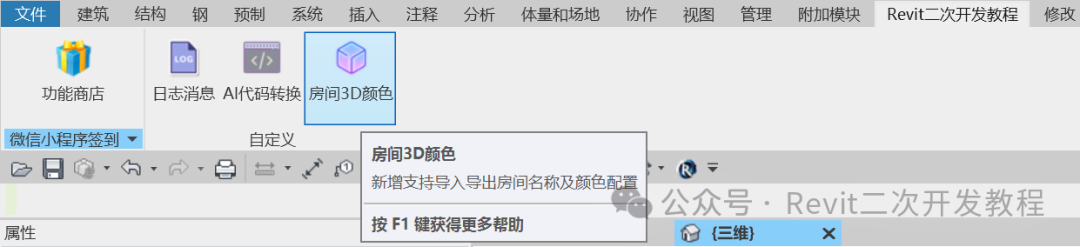

该插件用于在Revit中管理房间的颜色，并通过3D实体显示房间的颜色。用户可以查看、修改、导入、导出房间的颜色数据，并将房间的几何形状转换为3D实体。功能包括房间颜色随机设置、导入/导出房间颜色表格、创建和清理3D实体等。

2. 功能概览

• 房间颜色管理

为每个房间分配随机颜色，并通过界面查看和修改房间颜色。

• 导入/导出功能

支持导入/导出房间颜色数据，导入的数据格式为Excel。

• 3D实体管理

可以将房间几何形状转换为3D实体，进行颜色显示；同时支持清理已创建的3D实体。

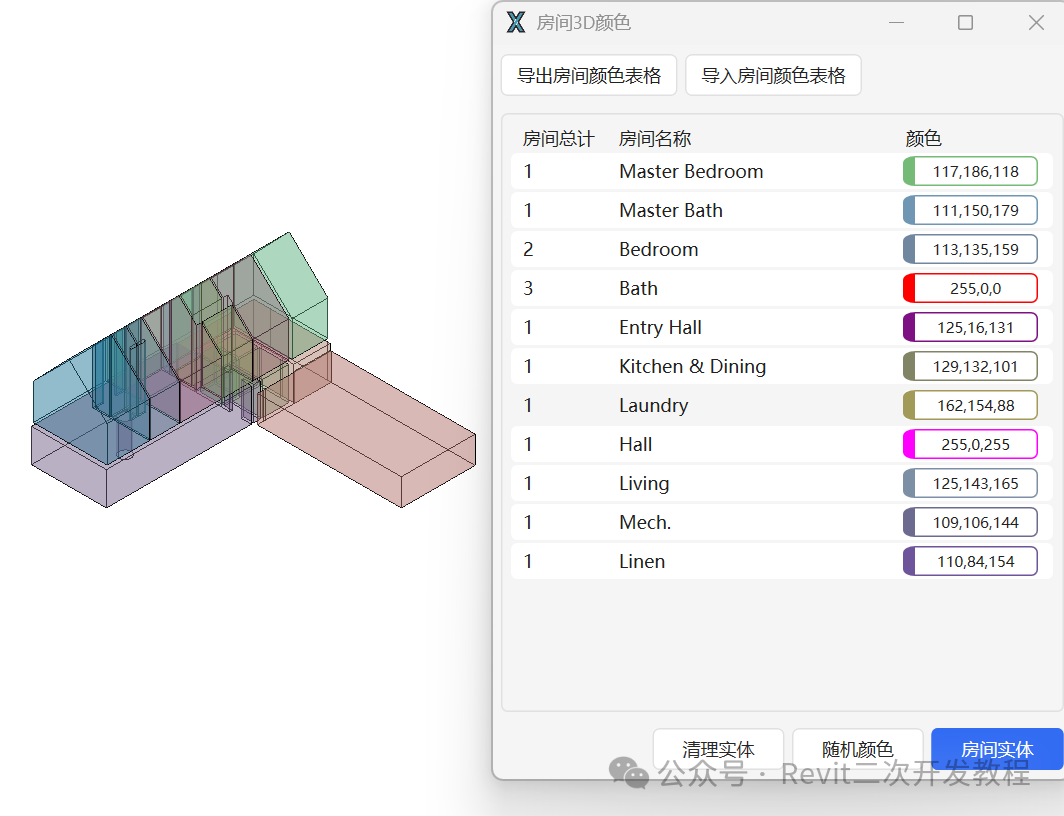

3. 操作界面说明

• 房间列表

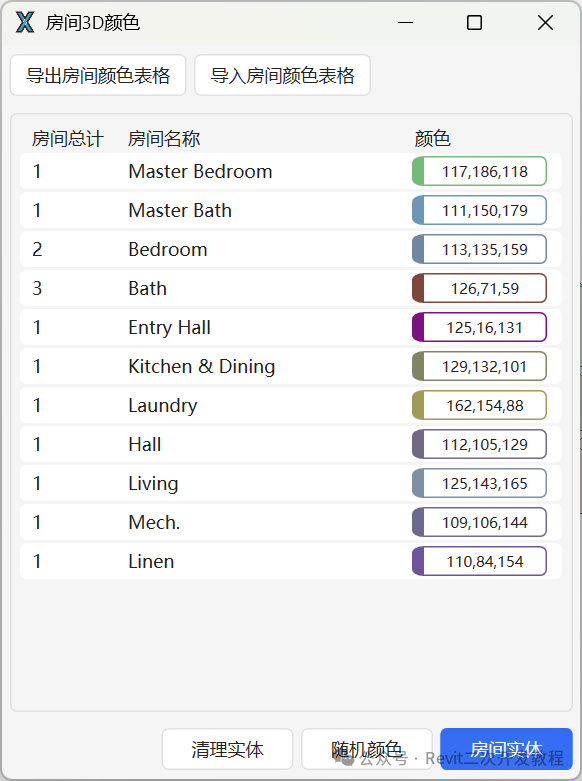

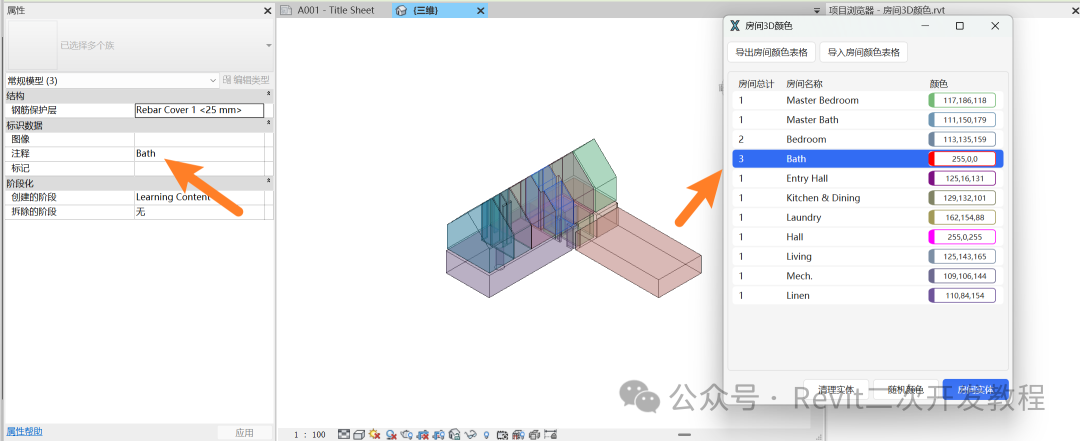

界面中央显示一个DataGrid，列出当前项目中所有房间的名称和颜色，用户可以查看每个房间的颜色。

• 颜色选择按钮

在颜色列中，每个房间都有一个按钮，用户可以点击该按钮更改房间的颜色。

• 功能按钮

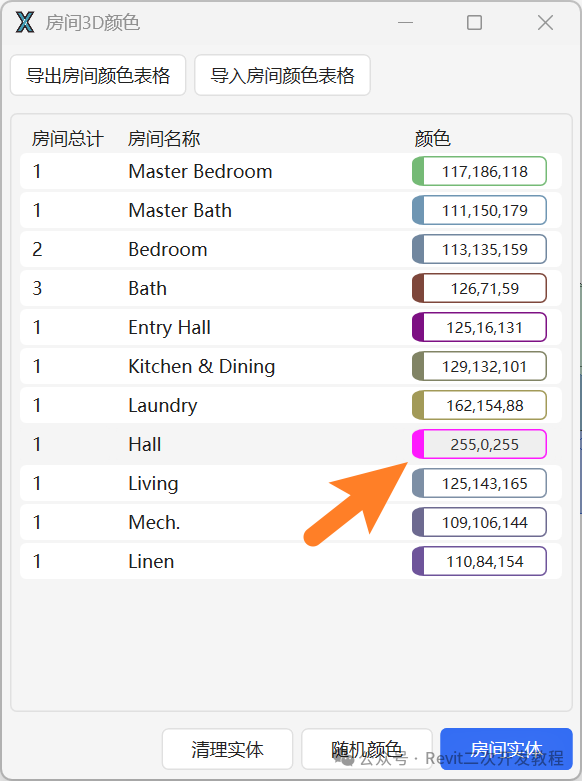

点击可以快速切换颜色

• • 导出房间颜色表格

将当前房间及其颜色信息导出为Excel文件，便于保存和共享。

• • 导入房间颜色表格

从Excel文件中导入房间颜色信息，更新当前项目中房间的颜色。

• • 清理实体

清理当前项目中的所有房间3D实体。

• • 随机颜色

为所有房间设置随机颜色。

• • 创建房间实体

将房间的几何形状转换为3D实体，并根据房间颜色显示在视图中。

4. 功能详细说明

4.1 导出房间颜色表格

• 操作步骤：

1. 1. 点击界面中的“导出房间颜色表格”按钮。
   2. 系统会提示选择保存路径，选择一个文件夹保存文件。
   3. 文件会以项目名称_房间颜色.xlsx为文件名导出。
   4. 导出成功后，系统会询问是否打开导出的表格，点击“确定”即可打开。

• 注意事项：

• • 如果当前没有房间，导出将无法进行。

4.2 导入房间颜色表格

• 操作步骤：

1. 1. 点击界面中的“导入房间颜色表格”按钮。
   2. 选择之前导出的房间颜色表格（Excel文件）。
   3. 插件会自动将Excel中的房间颜色信息更新到当前项目中的房间。

• 注意事项：

• • Excel文件必须遵循正确的格式，否则导入可能失败。

4.3 清理实体

• 操作步骤：

1. 1. 点击界面中的“清理实体”按钮。
   2. 插件会删除所有与房间相关的3D实体对象。

• 注意事项：

• • 清理后无法恢复，请谨慎操作。

4.4 随机颜色

• 操作步骤：

1. 1. 点击界面中的“随机颜色”按钮。
   2. 插件会为所有房间生成新的随机颜色，并在DataGrid中更新显示。

• 注意事项：

• • 该功能会覆盖所有房间的颜色设置。

4.5 创建房间实体

• 操作步骤：

1. 1. 点击界面中的“房间实体”按钮。
   2. 插件会根据每个房间的几何数据，创建对应的3D实体，并为其设置颜色。

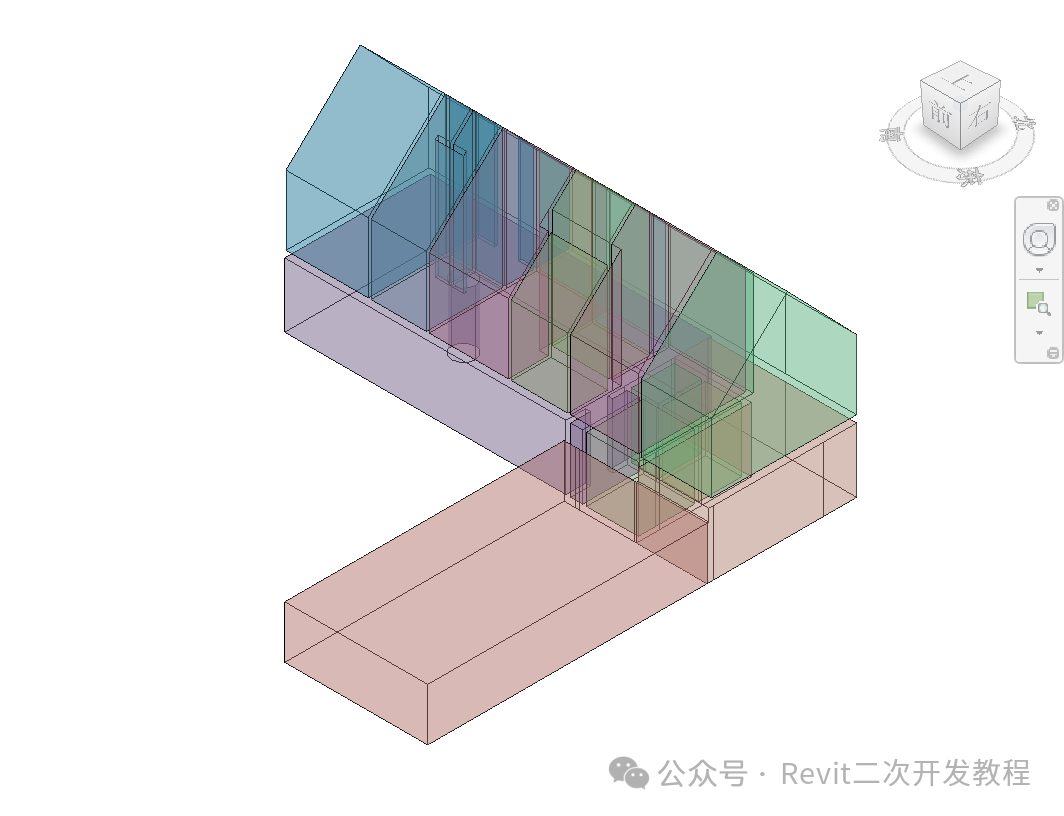

   3. 生成的实体会显示在Revit的3D视图中。

• 注意事项：

• • 生成的实体将与房间的ID和名称相关联，可以通过名字查找对应的3D实体。

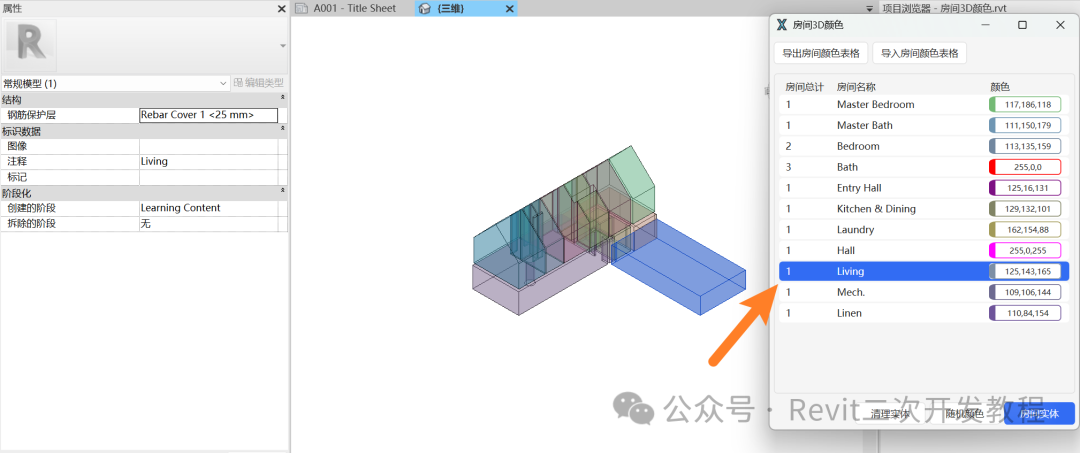

点击可以快速定位项目中的房间

5. 常见问题解答 (FAQ)

• Q1：导入/导出功能无法使用，怎么办？

• • 请确保文件格式正确，并检查文件路径是否有效。若问题仍然存在，尝试重新启动Revit。

• Q2：导出的颜色表格为何没有显示正确的颜色？

• • 确保导出的颜色表格中没有错误的数据或格式问题。如果颜色未显示正确，可以尝试手动更新Excel中的颜色值。

• Q3：如何恢复清理掉的3D实体？

• • 清理后无法恢复，请在执行清理操作之前确认是否需要备份实体数据。

• Q4：生成的3D实体无法显示，怎么办？

• • 确认项目中有房间数据，且3D视图处于可视化模式。如果实体未显示，尝试刷新视图或检查视图设置。

6. 注意事项

• 数据丢失

：所有操作前请务必备份重要数据，避免意外丢失。

• 兼容性

：该插件支持Revit版本2019及以上，确保使用的Revit版本兼容。

• 权限要求

：某些功能需要管理员权限，确保在执行创建实体或清理操作时具有足够权限。

7. 插件更新与支持

• 插件定期更新，用户可以通过插件管理器检查是否有新版本。
• 如有问题或功能需求，用户可联系插件开发者或在相关支持平台提出问题。

# 写在最后 #

粉丝Free提需求！！

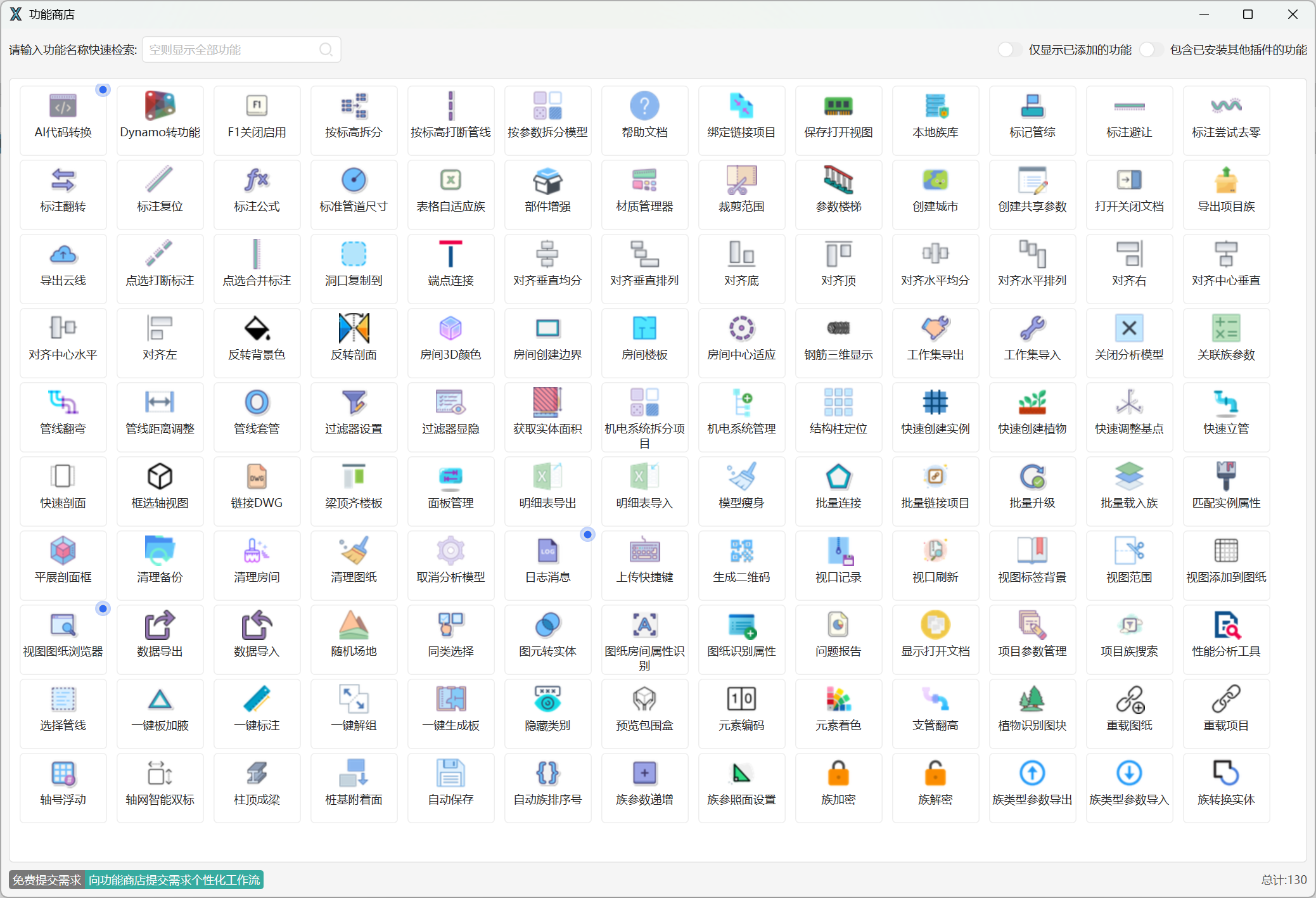

如果你正在寻找提效的工具，希望这个免费的功能商店能帮到你

如果你对插件开发感兴趣，欢迎与我们交流一起探讨更多Revit使用技巧

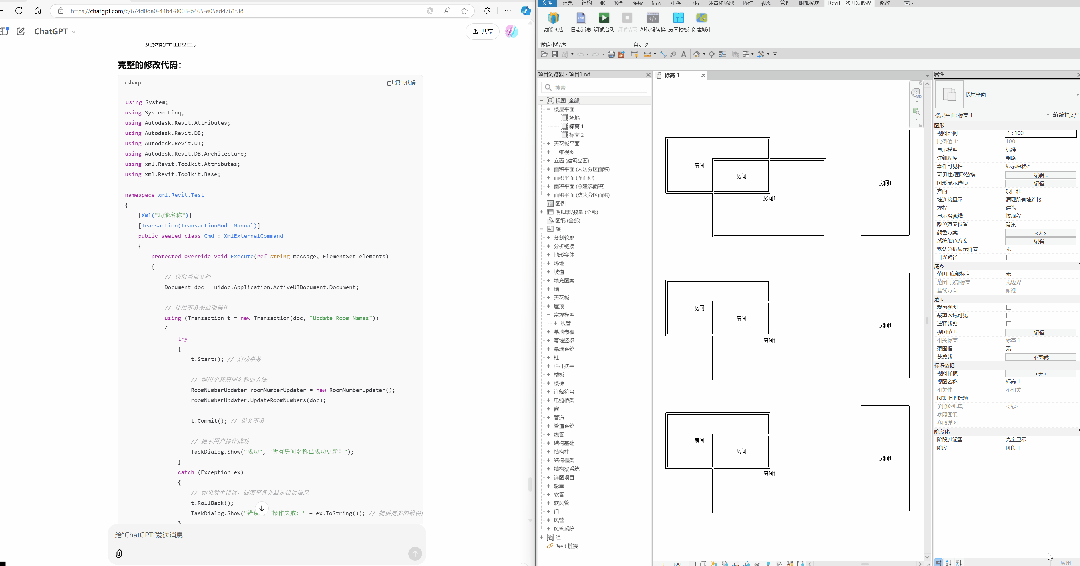

AI一键生成Revit插件功能
