Revit中如何画弯曲的轴网和显示实时轴号?

　　一、Revit中如何画弯曲的轴网

　　生活中，有很多圆筒样式的建筑，比如说鸟巢和土楼，他们的外壁是弯曲的。所以，当我们用Revit创建这类模型时，轴网就要画弯曲的，那么，Revit中如何画弯曲的轴网呢，下面请看步骤。

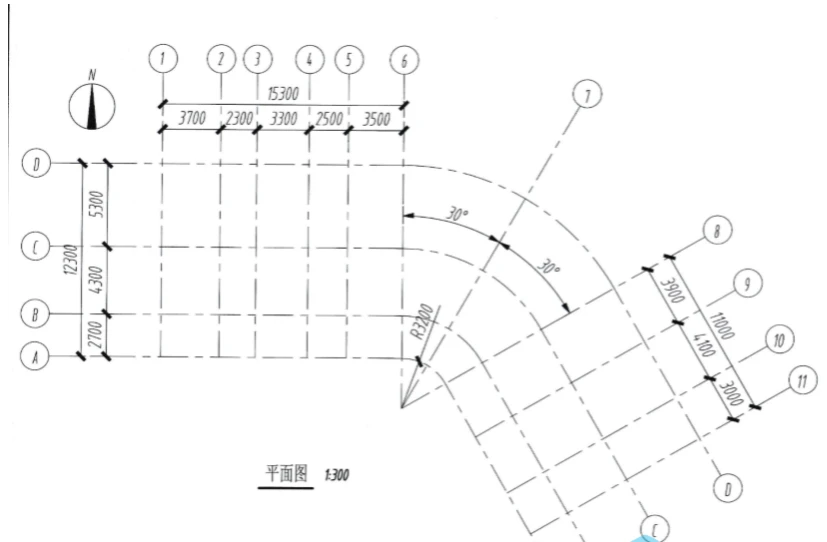

　　1、 找到一张有弯曲轴网的图纸

　



　　2、 打开Revit，建筑样板

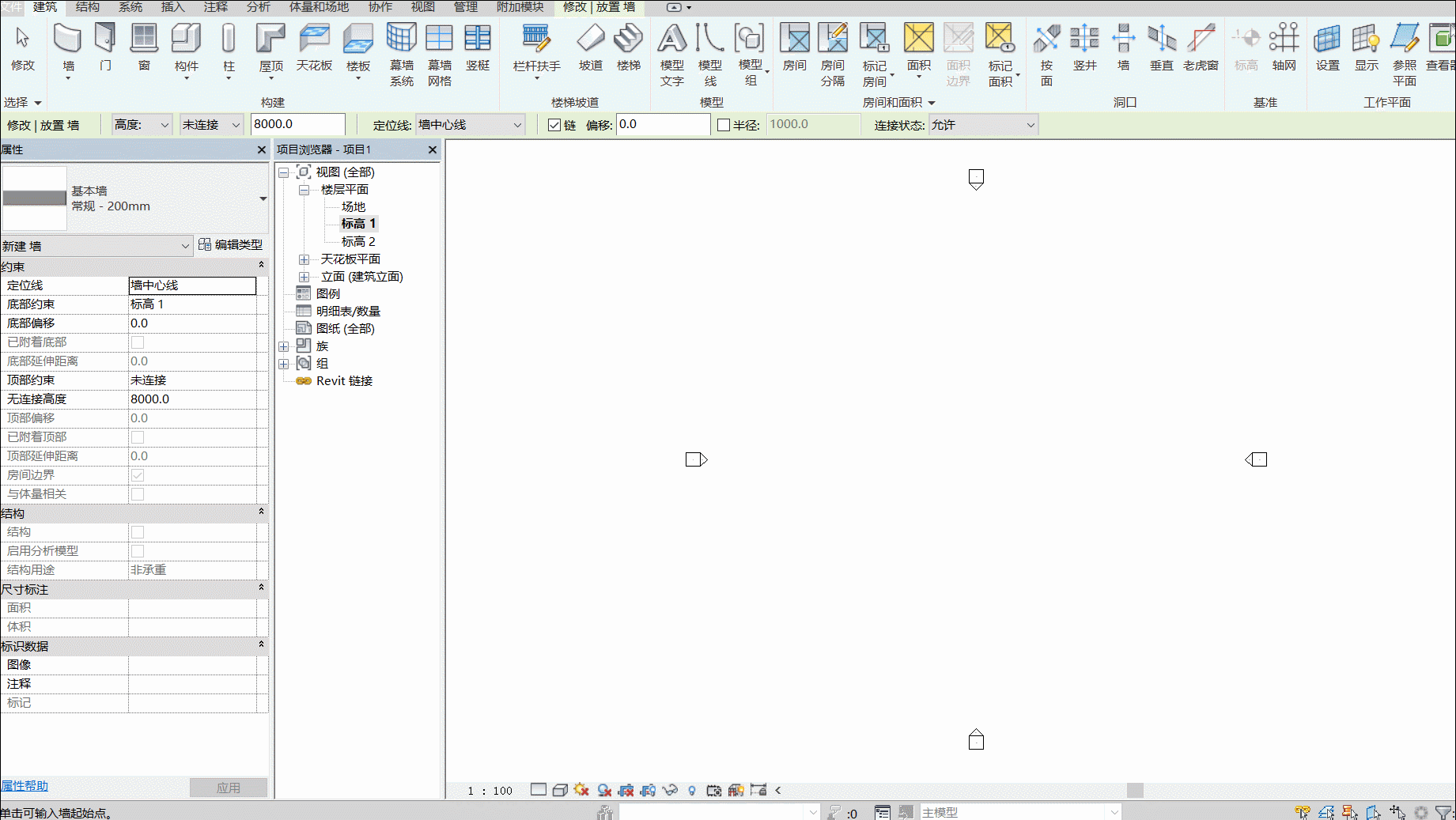

　　3、 点开标高1进行绘制，用参照平面进行辅助定位中间的角度，再定位左侧平行轴网的位置

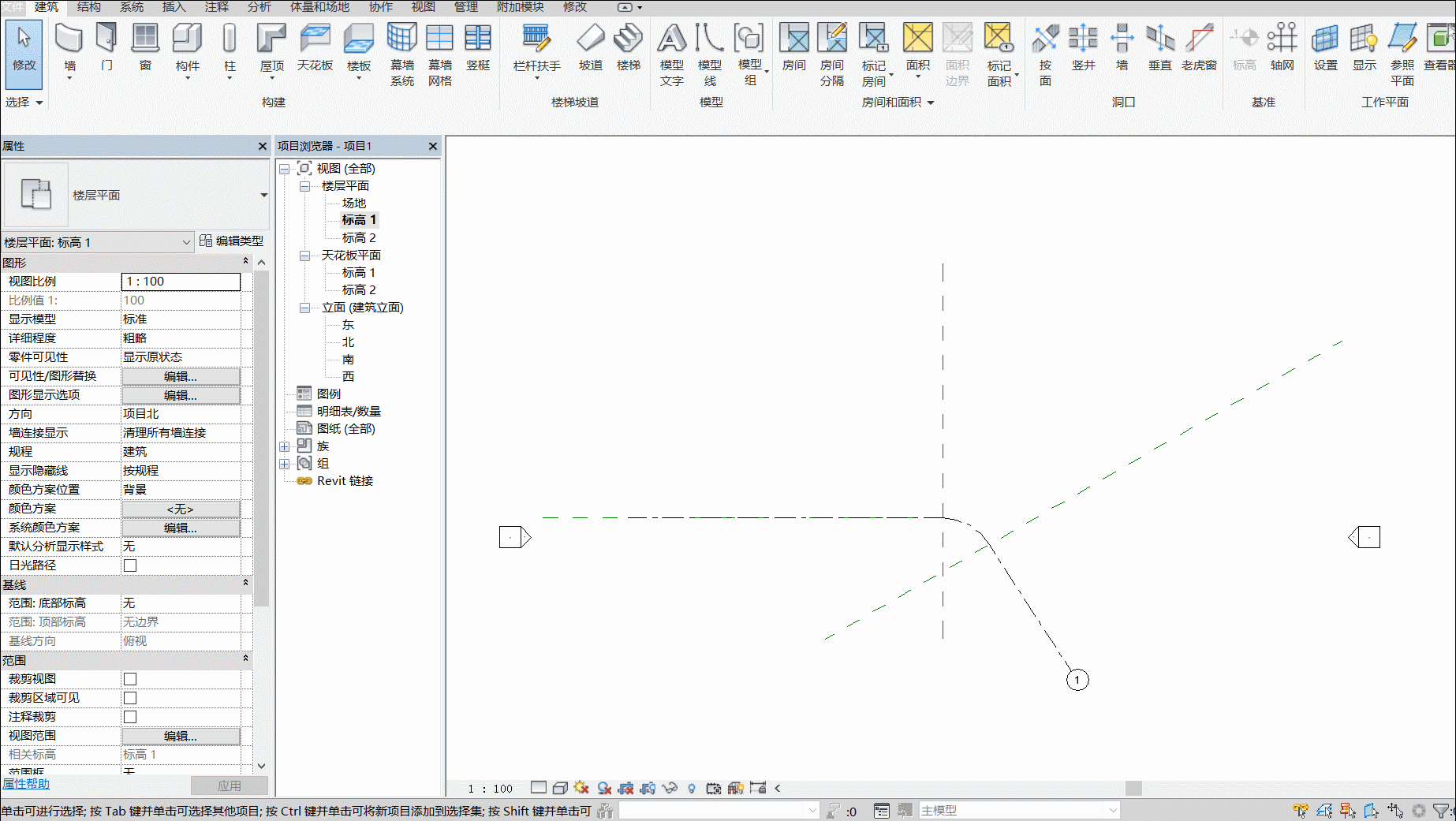

　　4、 确定好位置后，点击“多段”工具进行绘制



　　5、 利用拾取线功能完成横向轴网的绘制

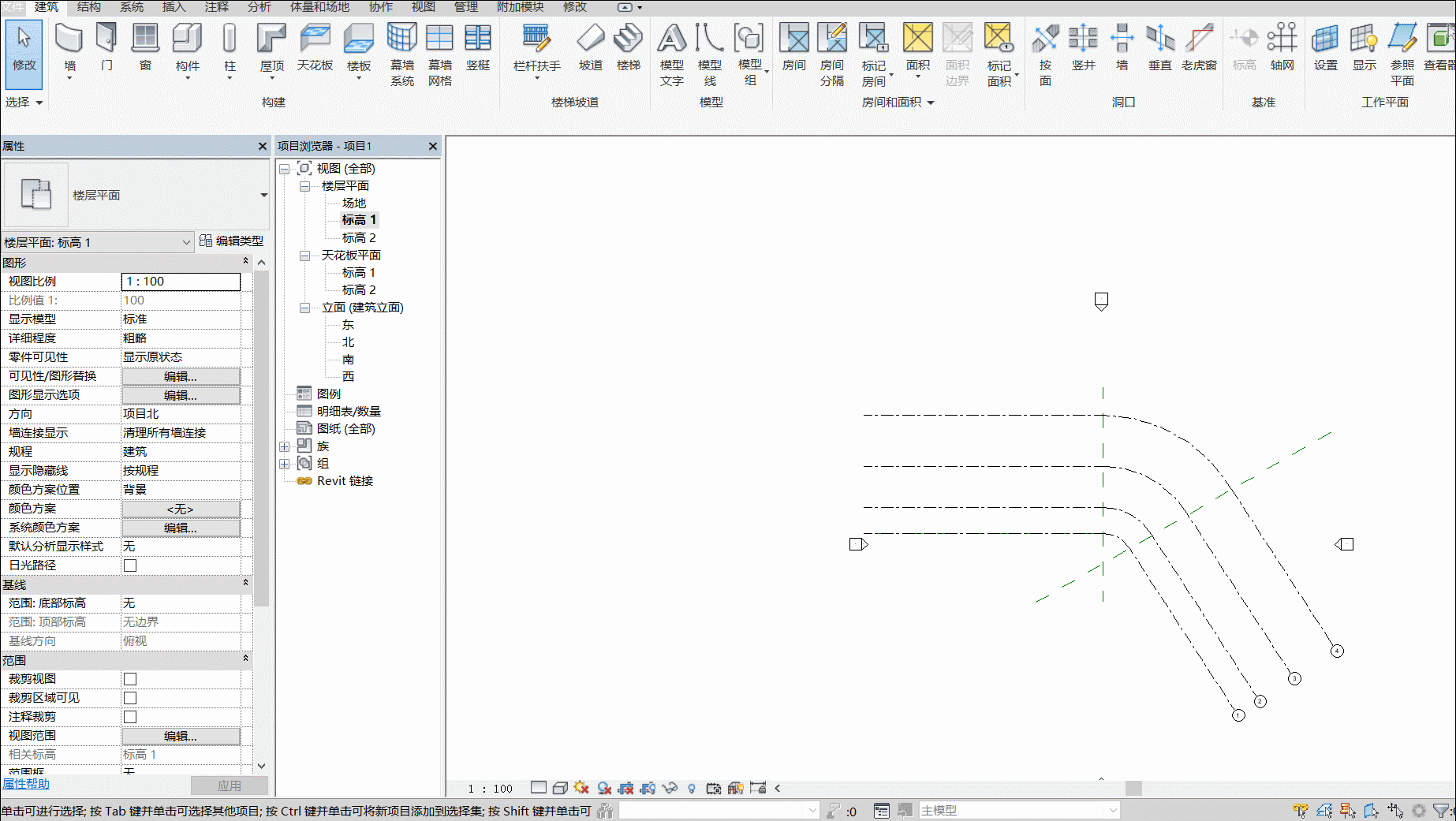

　　6、 沿着右方斜着的辅助线绘制右半部分轴网，后用拾取线功能完成右半部分总体绘制



　　7、 左半部分以同样的方法进行绘制

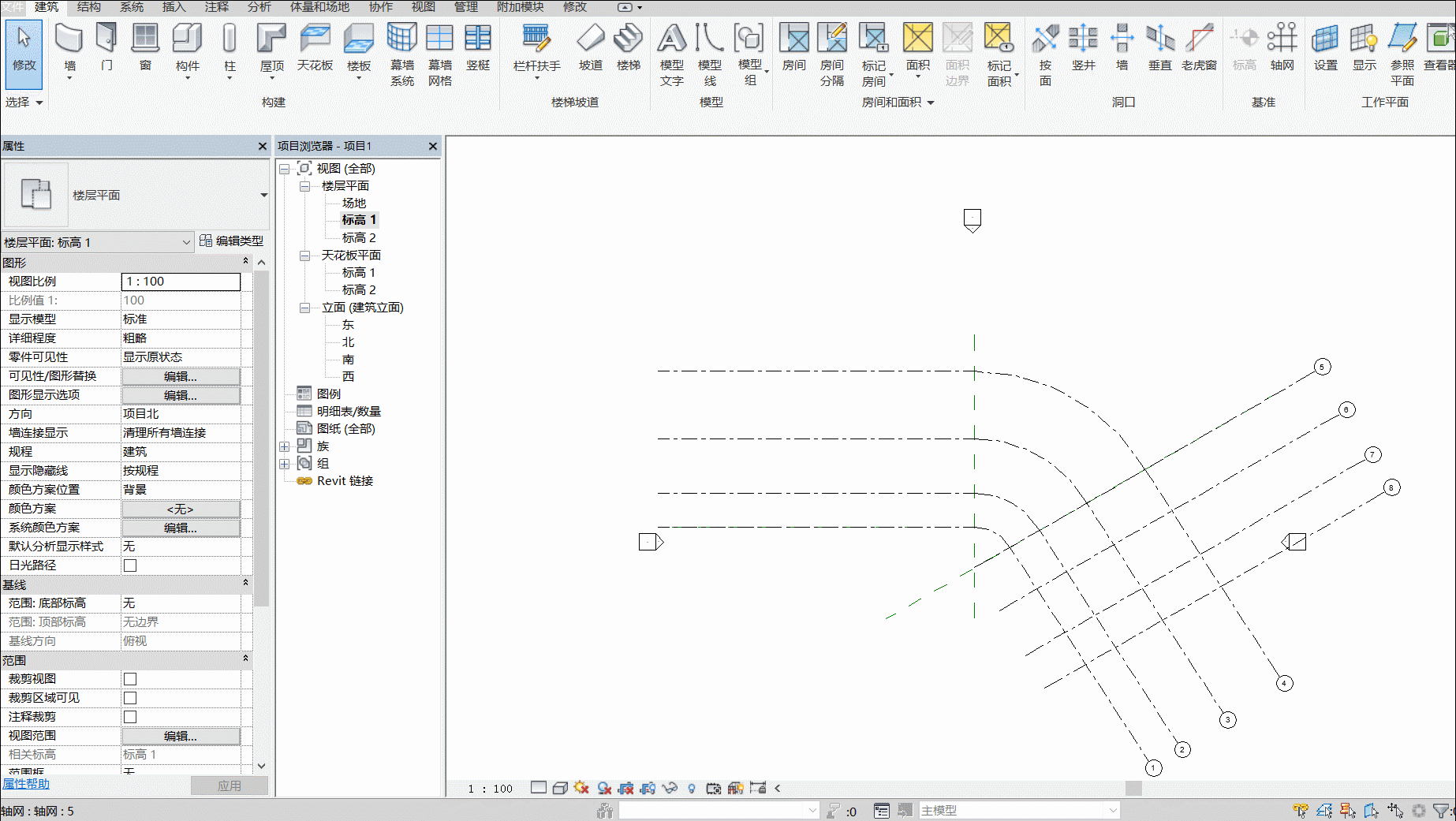

　　8、 绘制弯曲中间的标高，后简单修饰一下轴网即可



　　二、Revit中如何显示实时轴号?

　　我们借助建模助手【综合模块】 → 实时轴号功能。

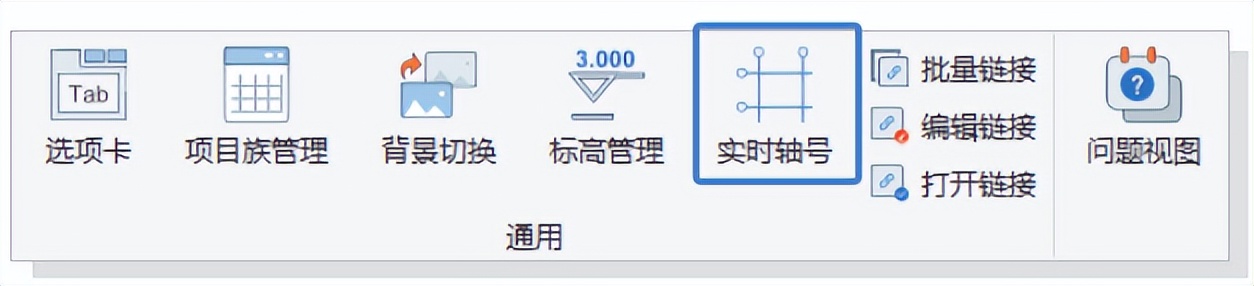

　　1.点击【实时轴号】功能。



　　2.切换到存在轴网的平面图，即可看到轴网对应的轴号显示。



　　在Revit视图下显示情况

　　3.再次点击【实时轴号】功能，会关闭显示。

　　4.提示：如不关闭，将在Revit关闭时自动关闭。

　　建模助手【综合】还有重复构件检查，一键多屏，视图命名，三维轴网，图转文字，导出明细表，万能刷，定位传送，碰撞检测，图转构件，超级过滤等等，8个模块，181功能!
