Revit——（2）模型的编辑、轴网和标高

目录

一、关闭缩小的隐藏窗口

二、标高（可创建平面，其他标高线复制即可）

三、轴网

---

周围的四个圈和三角表示四个里面，可以移动，不要删除

一、关闭缩小的隐藏窗口

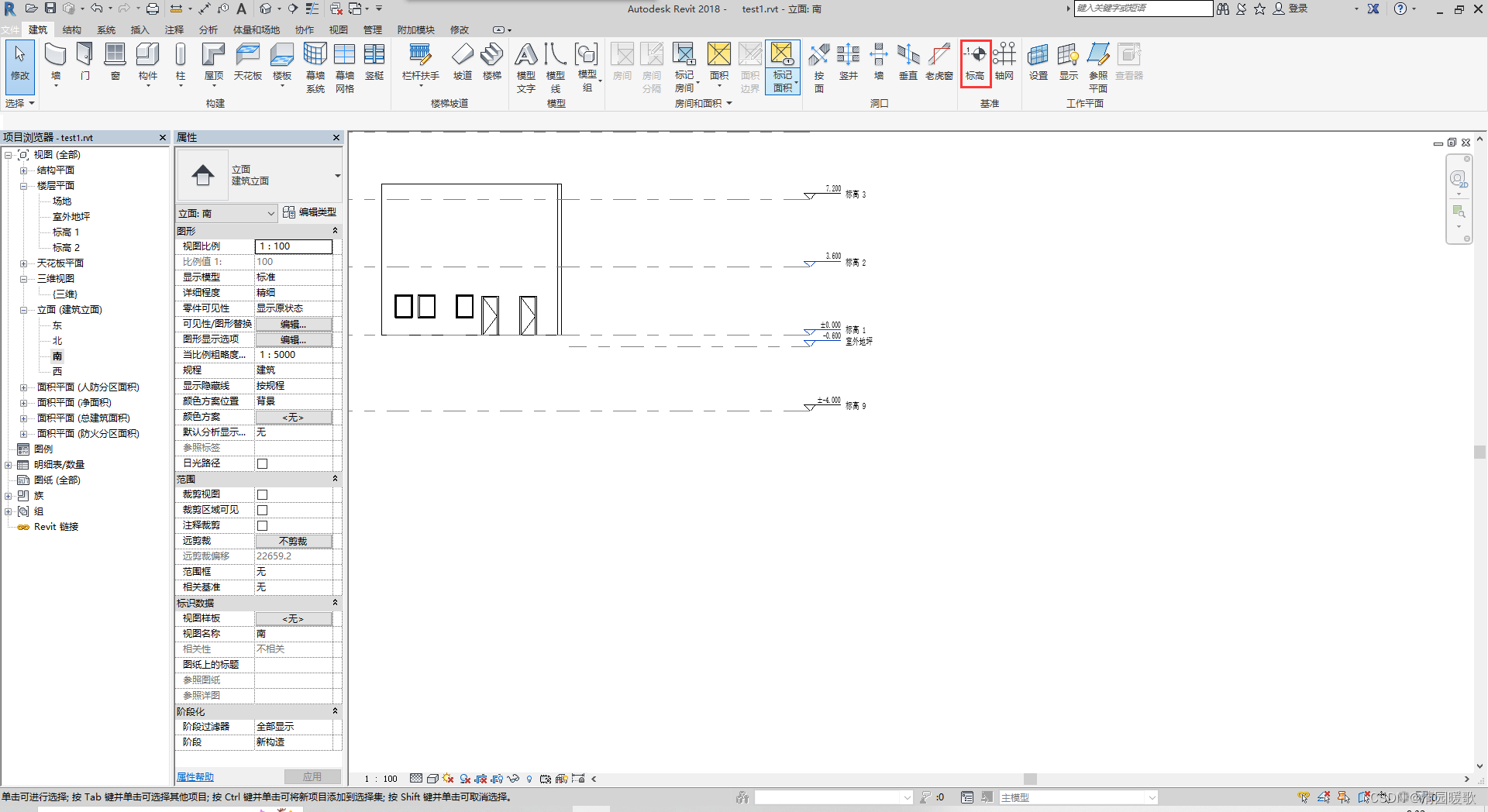

二、标高（可创建平面，其他标高线复制即可）

若要添加到项目浏览器的楼层平面，选择 视图-平面视图-楼层平面等（多选直接拖动覆盖即可）

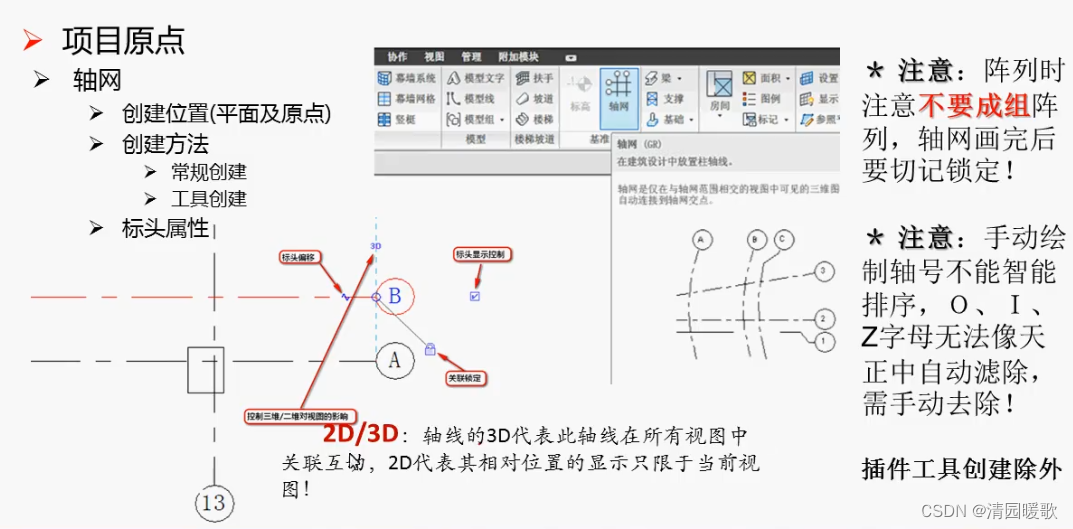

三、轴网

法一：

1° VV-场地-勾选“项目基点”：出现项目基点，即相当于原点；或项目视图的可见性/图形替换，这里点击导入的类别，也可选择性可见导入的图纸

2° 若勾选“测量点”：显示项目的绝对坐标

3° 导入CAD

插入-链接cad，勾选“仅当前视图”，导入单位选择这张图的单位，尽量不要自动检测，导入完毕后关闭项目基点，锁定（PN）轴网，防止误操作

法二：

点击轴网-拾取线，选拾取数字轴，再选取字母轴；或直接画线

   勾选裁剪区域可见时，再该区域外的轴网都是2d的，不用全部拉出去，只要拉一点即可，只要裁剪过，即使在被拉进去也是2d。点击轴网，点击影响范围，可选择范围
