Revit内建模型的基础教学分享

　　我们在做一个项目时，可能遇到不能用revit命令直接画出来的构件，这时候我们可以利用内建模型进行建模。

　　注：这类族是不在族制作环境下来操作，所以也无法被单独另存成为一个.rfa文件

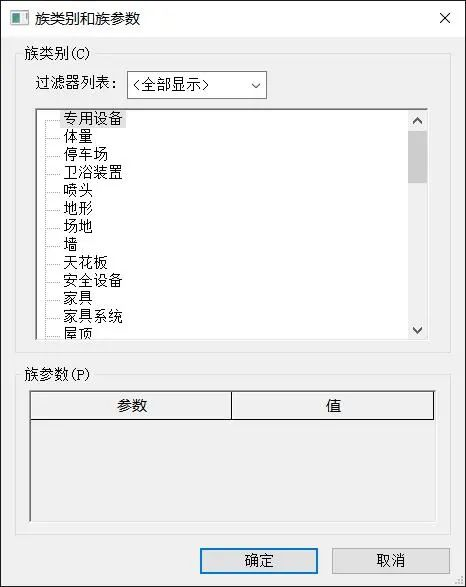

　　一、族类别和族参数的选择

　　我们根据所建模的类型，选择相应的类别进行建模。注：不同类别的参数会有所区别，需要大家实践去体会。



　　二、内建模型 “形状” 功能介绍

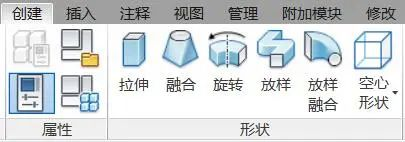

　　选择完相对应的类别后，会出现以下创建的命令栏。接下来分别介绍各个命令的使用。



　　1实心拉伸

　　1.定义：通过拉伸二维形状(轮廓)建立三维模型。

　　2.实例操作：(以立方体为例)

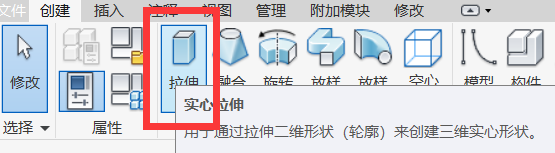

　　a. 点击“实心拉伸”命令，生成“修改|创建拉伸”;

　　b. 在“绘制”栏选择“矩形”;
