STC8H8K64U单片机-ADC采集数

配置单片机的ADC时一定要将IO口配置成高阻输入模式，

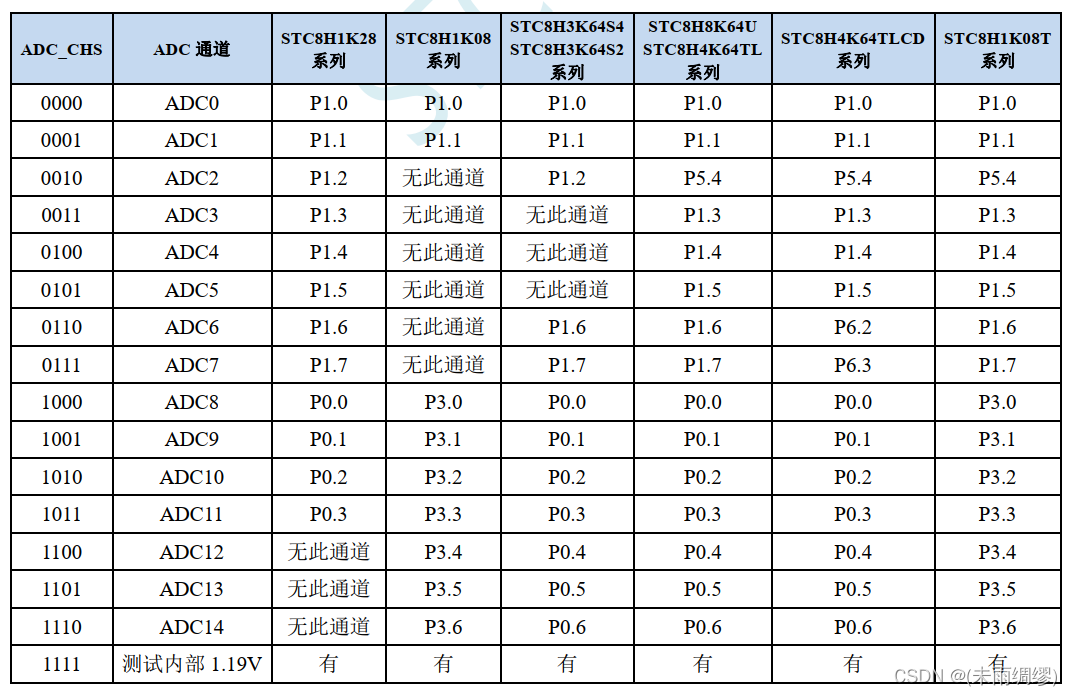

以下是单片机引脚对应的ADC通道



u16 temp_adc_value = 0;

/*
* 描述： 配置ADC引脚
* 参数： 无
* 返回： 无*/
void ADC_GPIO_Init(void)
{
	//注意：配置ADC引脚必须配置为高阻态输入
	P0M1 |= (GPIO_BIT5);	P0M0 &= (~GPIO_BIT5);
}

/*
* 描述： ADC初始化
* 参数： 无
* 返回： 无*/
void ADC_Init(void)
{
	ADC_GPIO_Init();

	P_SW2 |= 0x80;
	ADCTIM = 0x3f;		//设置 ADC 内部时序，ADC采样时间建议设最大值
	P_SW2 &= 0x7f;
	ADCCFG = 0x2f;		//设置 ADC 时钟为系统时钟/2/16
	ADC_CONTR = 0x80;   //使能 ADC 模块
}


/*
* 描述： 查询法读一次ADC结果.
* 参数： channel：将要读取的通道，channel = 0~15
* 返回： 读取到对应通道的数据*/
u16 Get_ADC12bitResult(u8 channel)
{
	u16 adc_res = 0;

	//清除ADC数据缓存区
	ADC_RES = 0;
	ADC_RESL = 0;

	//启动 AD 转换
	ADC_CONTR = (ADC_CONTR & 0xF0) | 0x40 | channel;
	_nop_();
	_nop_();
	_nop_();
	_nop_();

	//wait for ADC finish
	while((ADC_CONTR & 0x20) == 0)  ;
	//清除ADC结束标志
	ADC_CONTR &= ~0x20;

	adc_res = ADC_RES;
	adc_res = (adc_res<<8) | ADC_RESL;
	return  adc_res;
}


/*
* 描述：  获取电池电压ADC
* 参数：  无
* 返回值：0按下 1没按下*/
void Get_ADC_Value(void)
{
  u8 maopao_i = 0,maopao_j = 0;
  u16 adc_temp , adcarr_temp[5] = {0};

  for(maopao_i = 0;maopao_i<5;maopao_i++)
  {
    adcarr_temp[maopao_i] = Get_ADC12bitResult(13);
  }
  for(maopao_i=0;maopao_i<4;maopao_i++)
  {
    for(maopao_j=0;maopao_j<4-maopao_i;maopao_j++)
    {
      if(adcarr_temp[maopao_j]> adcarr_temp[maopao_j+1])
      {
        adc_temp= adcarr_temp[maopao_j];
		adcarr_temp[maopao_j]=adcarr_temp[maopao_j+1];
	    adcarr_temp[maopao_j+1]=adc_temp;
      }
    }
  }
  temp_adc_value = (adcarr_temp[1]+adcarr_temp[2]+adcarr_temp[3])/3;
}
