powerdesigner 绘制物理模型-之联合主键

联合主键只能在物理模型中建立，不能在概念模型中建立。

应用需求：根据需求，建立数据库表。

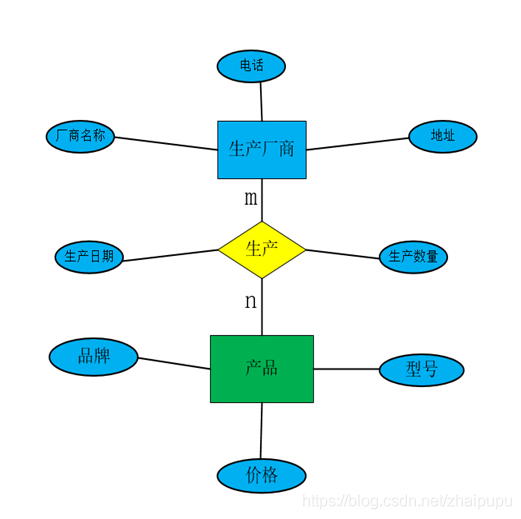

ER图如下

转换为关系模式：

生产厂商(厂商名称，电话，地址)

产品（型号，价格，品牌）

生产（厂商名称，型号，生产日期，生产数量）

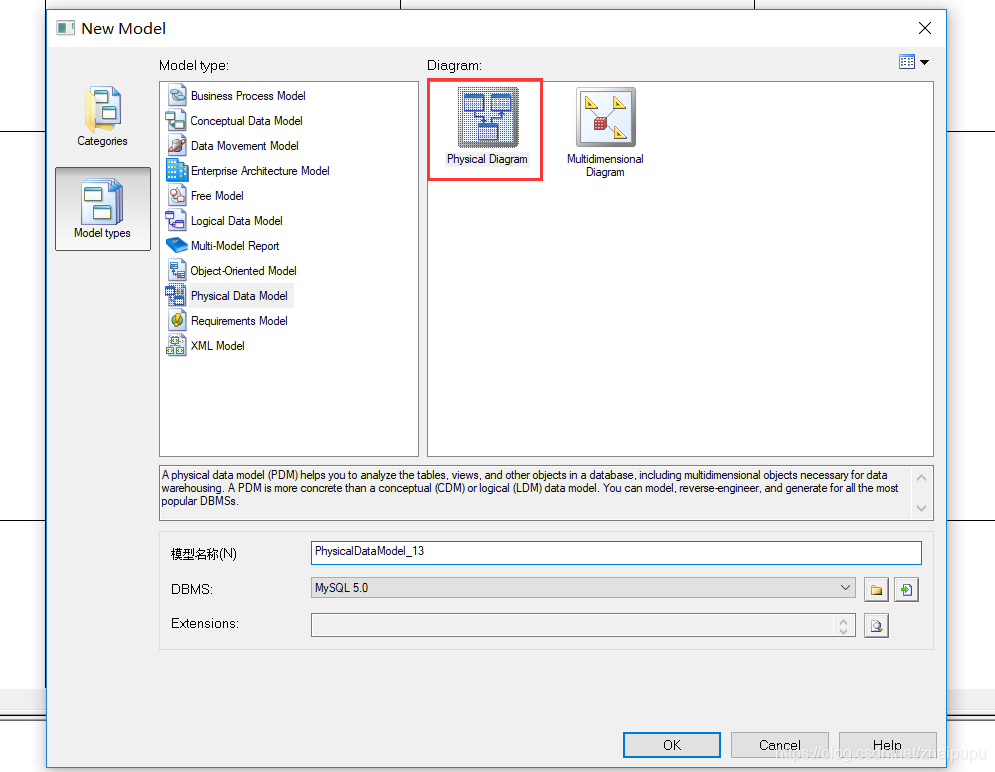

1.建立物理模型

2.建表

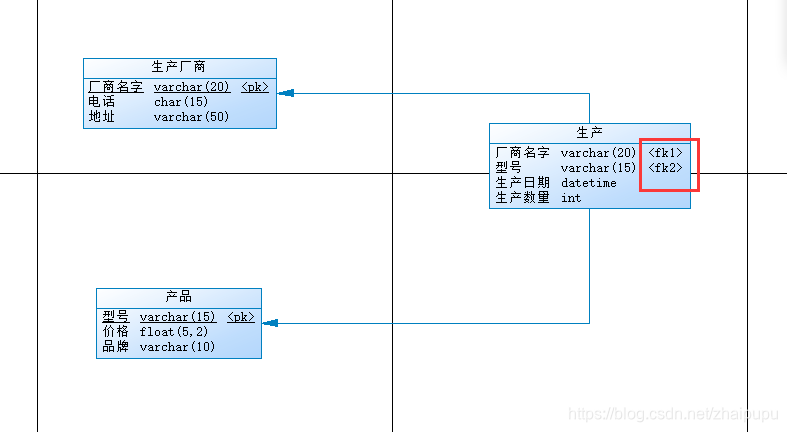

3.设置关系

箭头方向为主表

建立关系之后，外键会自动生成

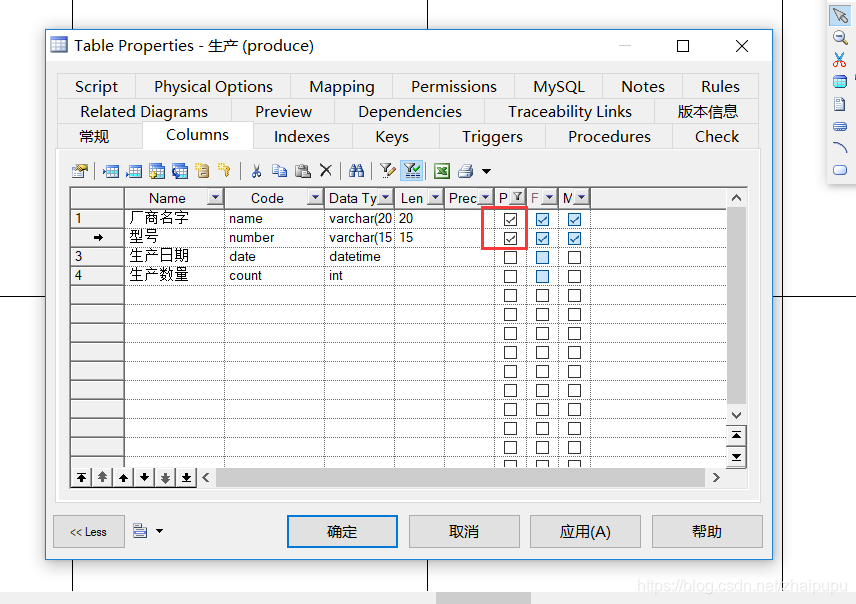

4.设置联合主键

将厂商名字和型号，对应的Primary列均打上勾号

此时的主键已经建立。

5.生成数据表

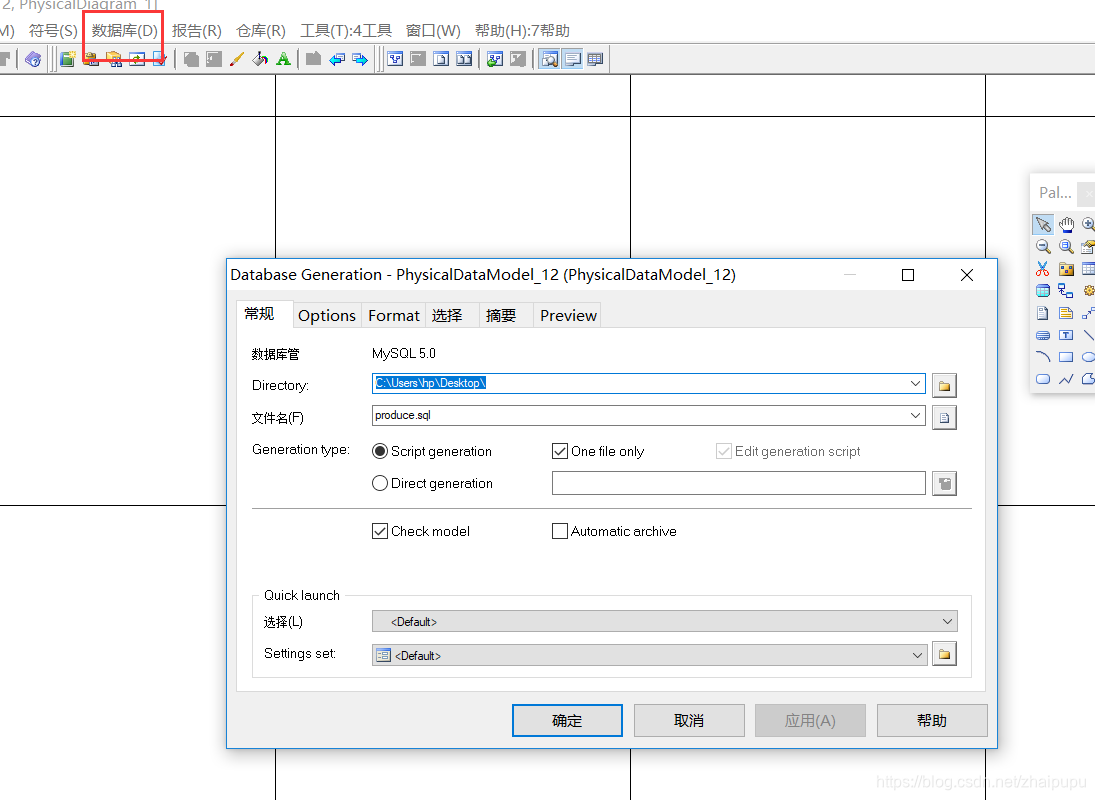

点解数据库->生成数据库,弹出如下窗口

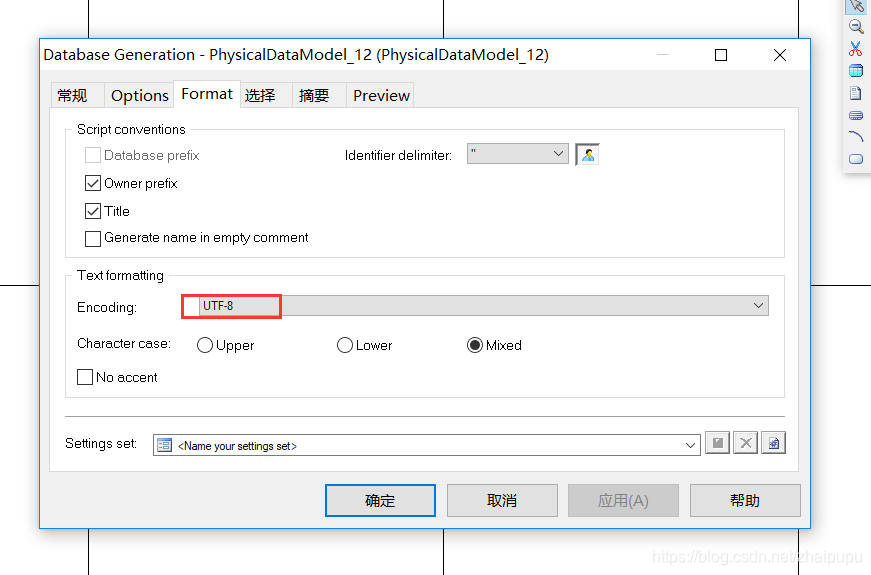

点击Format，设置编码为UTF-8，之后确定，即可生成sql文件。

6.将导出的sql语句导入到mysql数据库中。

创建一个数据库，再使用source命令导入数据。

mysql> create database db_transport;

mysql> use db_transport;

mysql> source C:/Users/EmilyZhai/Desktop/produce.sql;

mysql> show tables;
+----------------+
| Tables_in_test |
+----------------+
| factory        |
| produce        |
| product        |
+----------------+
3 rows in set (0.00 sec)

至此，完成了从物理模型到数据表的转换。
